Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 10000K – 2× OSRAM SMD2835

Profesjonalny moduł LED 12V 10000K do kasetonów reklamowych, szyldów i liter przestrzennych

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 10000K to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych, witryn sklepowych oraz instalacji dekoracyjnych.

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, które emitują bardzo zimne białe światło o temperaturze barwowej 10000K. Dzięki mocy 2W oraz strumieniowi świetlnemu 260 lm moduł oferuje skuteczne podświetlenie przy niewielkim poborze energii.

Zastosowanie specjalistycznej soczewki Backlight 180° pozwala szeroko rozprowadzić światło po podświetlanej powierzchni. Odpowiednie rozmieszczenie modułów ogranicza efekt widocznych punktów świetlnych oraz powstawanie ciemniejszych obszarów.

Barwa światła 10000K wyróżnia się bardzo chłodnym, wyrazistym odcieniem bieli. Jest szczególnie atrakcyjna w nowoczesnych reklamach, kasetonach świetlnych i instalacjach dekoracyjnych, w których istotny jest intensywny, chłodny efekt wizualny.

Hermetyczna obudowa o stopniu ochrony IP67 umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Wiedza zdobyta podczas rozwijania rozwiązań reklamowych, technicznych i samochodowych została wykorzystana przy doborze diod, optyki oraz konstrukcji modułu.

Najważniejsze zalety modułu LED OPTICON Backlight 10000K

• 2 markowe diody OSRAM SMD2835 – wydajne źródła białego światła.
• Barwa 10000K – bardzo zimna biel o wyrazistym, chłodnym odcieniu.
• Strumień świetlny 260 lm – skuteczne podświetlenie powierzchni reklamowych.
• Moc 2W – niewielki pobór energii.
• Skuteczność świetlna 130 lm/W – wartość obliczona na podstawie deklarowanych parametrów.
• Soczewka Backlight 180° – bardzo szeroki kąt świecenia.
• Technologia Backlight – do podświetlania kasetonów od tylnej powierzchni.
• Równomierne rozprowadzanie światła – ograniczenie efektu punktowego świecenia przy odpowiednim rozmieszczeniu.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Taśma samoprzylepna 3M – szybki montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Backlight 12V 2W 10000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie technologii oświetlenia LED.

Doświadczenie zdobyte przy rozwijaniu oświetlenia reklamowego, dekoracyjnego, technicznego oraz samochodowego pozwala dostosowywać konstrukcję modułów do potrzeb profesjonalnych instalacji.

W modelu Backlight zastosowano 2 diody OSRAM SMD2835, szerokokątną soczewkę 180° oraz hermetyczną obudowę IP67.

Takie połączenie pozwala stworzyć kompaktowe źródło bardzo zimnego białego światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów i innych elementów.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w technologii oświetleniowej.

Technologia Backlight – profesjonalne podświetlanie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są na tylnej powierzchni kasetonu reklamowego, a emitowane światło kierowane jest w stronę jego frontu.

Rozwiązanie to jest stosowane w produkcji reklam świetlnych, ponieważ umożliwia estetyczne i równomierne podświetlanie powierzchni reklamowych.

Moduł LED OPTICON Backlight 180° 10000K został wyposażony w specjalistyczną soczewkę, która rozprowadza bardzo zimne białe światło pod szerokim kątem.

Dzięki temu możliwe jest ograniczenie powstawania jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy modułami.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie efektu widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego podświetlenia.
• Łatwy montaż na tylnej powierzchni kasetonu.
• Możliwość dostosowania liczby modułów do wymiarów reklamy.
• Efektywne wykorzystanie emitowanego światła.

Soczewka Backlight 180° – szerokie rozprowadzenie światła

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala oświetlać znaczną powierzchnię z pojedynczego modułu LED.

W porównaniu z modułami wyposażonymi w optykę o węższym kącie świecenia technologia Backlight 180° umożliwia bardziej rozproszone podświetlenie powierzchni kasetonu.

Ma to szczególne znaczenie w reklamach, w których istotna jest jednolita intensywność światła na całej powierzchni.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj materiału frontowego.
• Przepuszczalność światła przez front reklamy.
• Kolor i właściwości odbijające tylnej powierzchni kasetonu.
• Oczekiwana intensywność światła.

Prawidłowe rozmieszczenie modułów ma kluczowe znaczenie dla uzyskania estetycznego podświetlenia bez widocznych różnic w jasności.

Moduły LED Backlight do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 180° 10000K szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka pozwala efektywnie rozprowadzić światło na powierzchni reklamy.

Odpowiedni dobór liczby i rozstawu modułów umożliwia uzyskanie równomiernego podświetlenia.

Ważne: zakres 8–20 cm jest orientacyjny. Ostateczny rozstaw modułów należy dopasować do konkretnej konstrukcji, materiału frontowego i oczekiwanego efektu świetlnego.

Barwa światła 10000K – bardzo zimna biel

Temperatura barwowa 10000K oznacza bardzo zimną biel o charakterystycznym chłodnym odcieniu.

W porównaniu z popularnymi barwami białymi 3000K, 4000K czy 6000K światło 10000K daje wyraźnie chłodniejszy efekt wizualny.

Jest to szczególnie interesujące w nowoczesnych reklamach świetlnych, podświetlanych logotypach oraz instalacjach dekoracyjnych, w których zależy nam na wyrazistym, technicznym charakterze oświetlenia.

Porównanie popularnych temperatur barwowych LED

2 markowe diody OSRAM SMD2835 – strumień świetlny 260 lm

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, emitujące bardzo zimne białe światło o temperaturze barwowej 10000K.

Zastosowanie komponentów renomowanego producenta jest ważną cechą konstrukcyjną modułu OPTICON.

Przy mocy 2W moduł zapewnia deklarowany strumień świetlny 260 lm.

Oznacza to obliczeniową skuteczność świetlną wynoszącą 130 lm/W.

Diody współpracują ze specjalistyczną soczewką Backlight 180°, która umożliwia szerokie rozprowadzenie światła.

Dlaczego zastosowano diody OSRAM SMD2835?

• Wydajne źródła światła LED.
• Bardzo zimna biała barwa 10000K.
• Strumień świetlny 260 lm.
• Niewielki pobór energii.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca ze specjalistyczną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Backlight 10000K 2W posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do odpowiednio wykonanych instalacji wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach i tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, sterownik oraz zasilacz muszą być odpowiednio zabezpieczone przed wilgocią.

Zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy pozwala stosować moduł w wielu wymagających instalacjach reklamowych.

Przy projektowaniu kasetonów zewnętrznych należy uwzględnić temperaturę wewnątrz konstrukcji, szczególnie podczas intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać zasilacz LED do modułów Backlight 10000K?

Moduł LED OPTICON Backlight 10000K 2W przeznaczony jest do pracy przy napięciu 12V DC.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 20 modułów LED OPTICON 10000K

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny prąd: około 3,33A.

Przy przyjęciu około 20% zapasu mocy należy zastosować zasilacz 12V DC o mocy znamionowej co najmniej 48W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 60W, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 10000K umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność bardzo zimnego białego światła do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Zalety regulacji jasności

• Dostosowanie jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy podłączonych modułów.

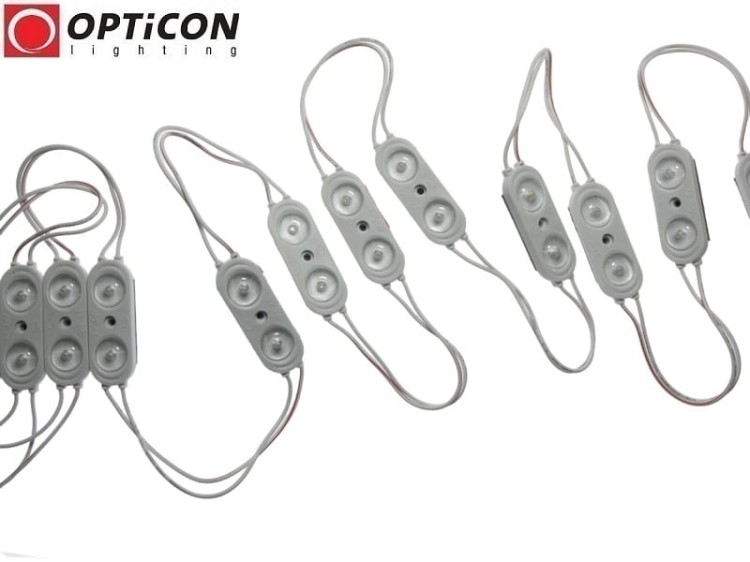

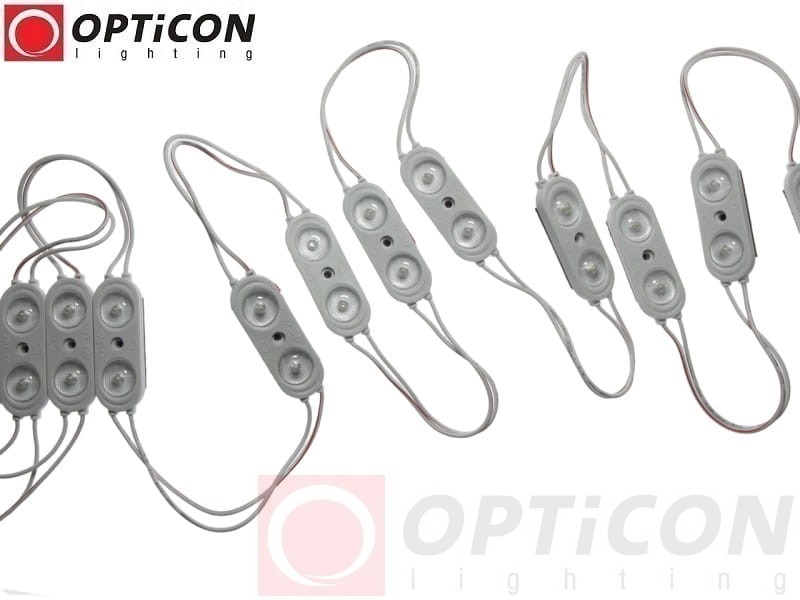

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 10000K fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 143 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.
• Łączny deklarowany strumień 20 modułów: 5200 lm.

Możliwość zakupu pojedynczych modułów pozwala dobrać dokładnie taką liczbę elementów, jaka jest potrzebna do konkretnej realizacji.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Backlight 10000K?

• Kasetony reklamowe LED Backlight – podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne podświetlenie ekspozycji.
• Tablice informacyjne – podświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Elementy wystawiennicze – podświetlenie stoisk i ekspozytorów.
• Instalacje dekoracyjne LED 12V DC – indywidualne projekty oświetleniowe.
• Wybrane instalacje akwarystyczne – wymagające bardzo zimnej barwy światła, przy odpowiednim zabezpieczeniu instalacji.

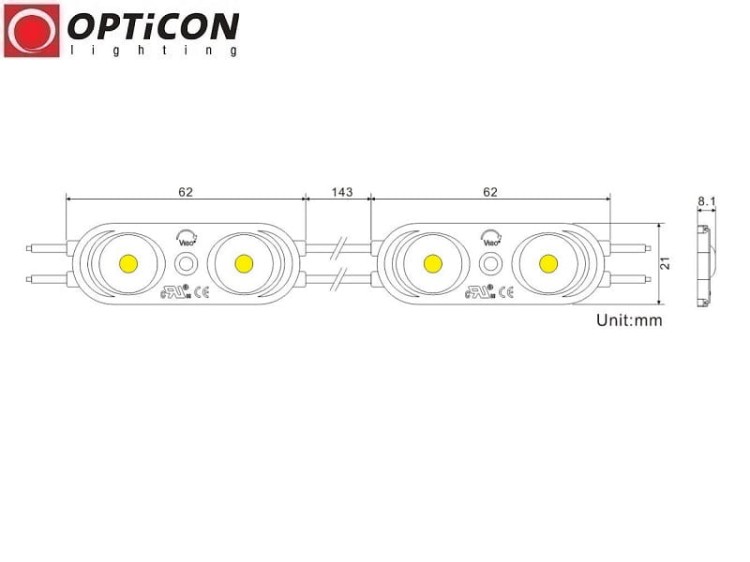

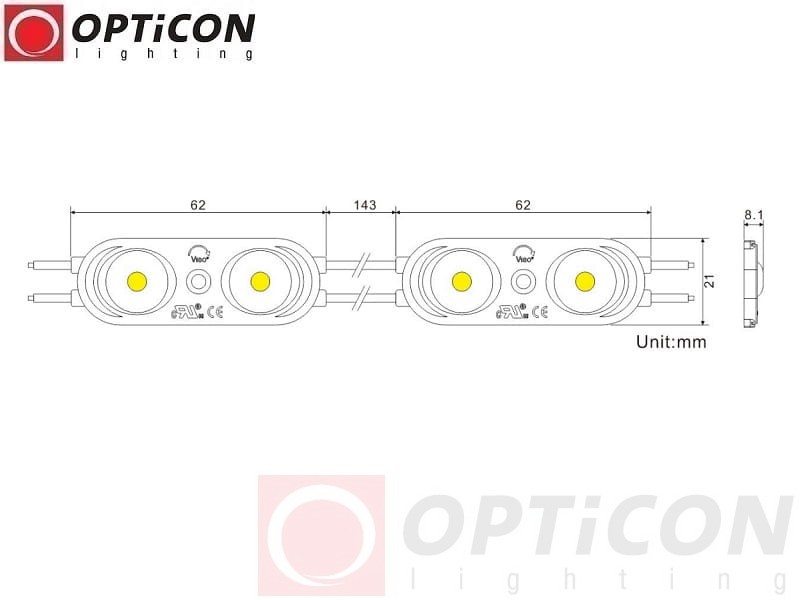

Wymiary modułu LED OPTICON Backlight 10000K

• Długość: 62 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 2W Backlight 10000K

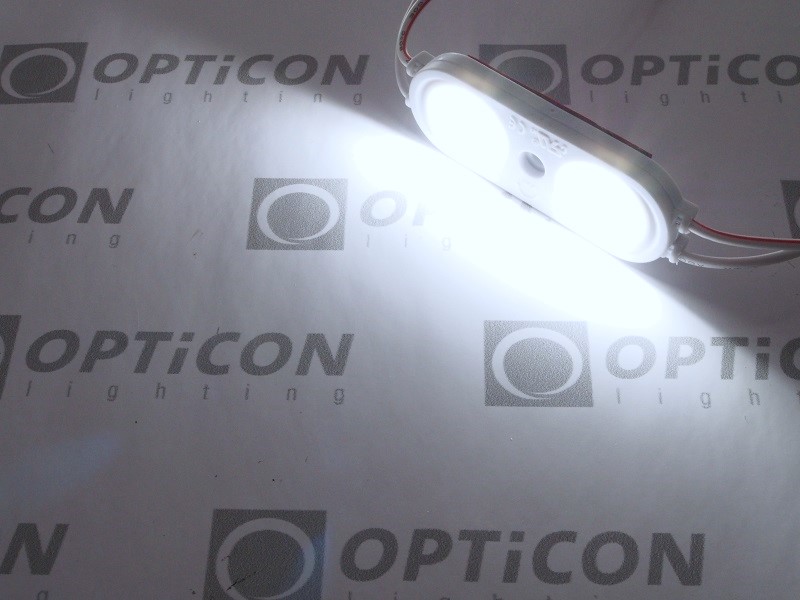

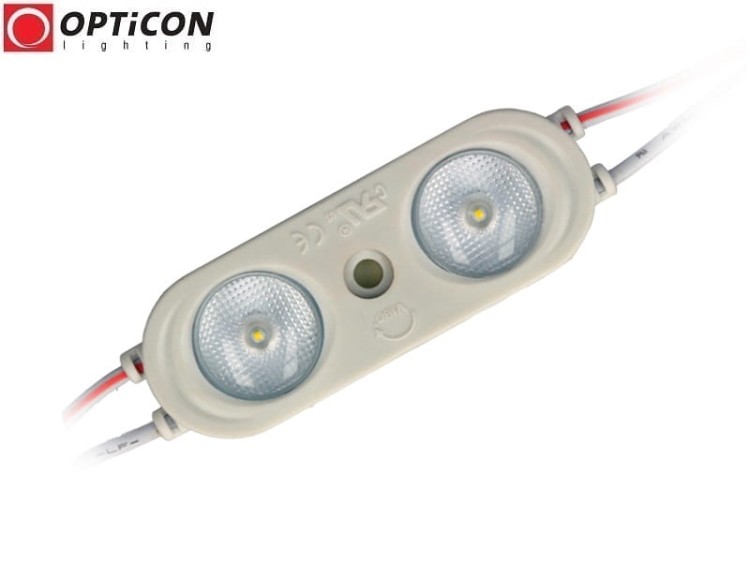

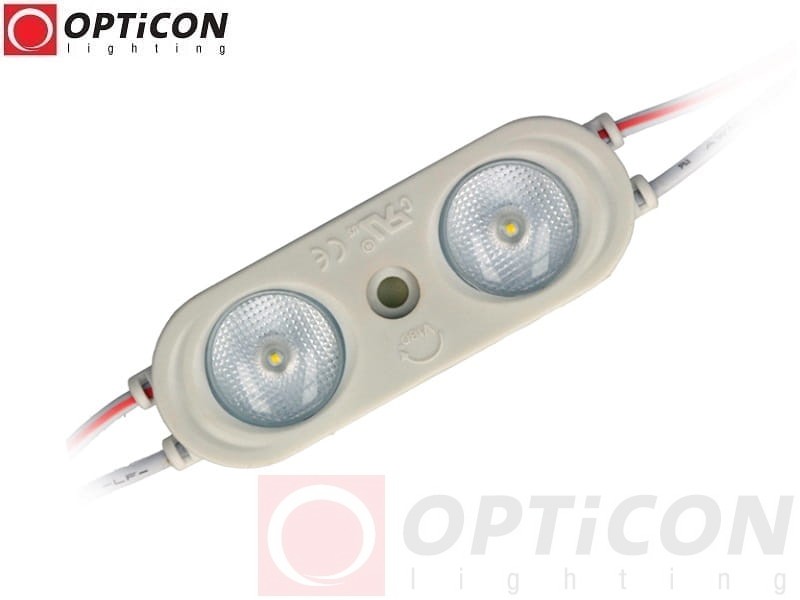

Zdjęcia modułu LED OPTICON Backlight 10000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 10000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jakie diody LED zastosowano w module?

Moduł posiada 2 markowe diody OSRAM SMD2835.

Jaką barwę światła emituje moduł?

Moduł emituje bardzo zimne białe światło LED o temperaturze barwowej 10000K.

Jaka jest moc modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 260 lm.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 10000K?

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 10000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu bardzo zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 markowych diod OSRAM SMD2835, szerokokątnej soczewki 180°, barwy światła 10000K, strumienia świetlnego 260 lm, mocy 2W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 10000K, jeżeli potrzebujesz kompaktowego źródła bardzo zimnego białego światła do profesjonalnego podświetlania kasetonów reklamowych i instalacji dekoracyjnych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 10000K niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
