Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 4000K – 2× OSRAM SMD2835, 260 lm

Profesjonalny moduł LED Backlight 12V 2W 4000K do kasetonów reklamowych

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 4000K to profesjonalny, hermetyczny moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych oraz ekspozycji handlowych.

Produkt wyposażono w 2 markowe diody LED OSRAM SMD2835, które zapewniają deklarowany strumień świetlny 260 lm przy poborze mocy wynoszącym zaledwie 2W.

Specjalistyczna soczewka Backlight 180° zapewnia bardzo szeroki rozsył światła, umożliwiając skuteczne podświetlanie powierzchni reklamowych i ograniczenie efektu widocznych punktów świetlnych.

Neutralna biała barwa światła 4000K zapewnia naturalny, estetyczny efekt oświetlenia. Jest szczególnie polecana do reklam, szyldów, witryn i ekspozycji, w których istotna jest dobra czytelność napisów oraz naturalny wygląd podświetlanych materiałów.

Dzięki hermetycznej obudowie IP67 moduł może być stosowany zarówno wewnątrz pomieszczeń, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Połączenie markowych diod OSRAM, specjalistycznej optyki i szczelnej konstrukcji pozwoliło stworzyć rozwiązanie przeznaczone do profesjonalnych instalacji reklamowych oraz technicznych.

Najważniejsze zalety modułu LED OPTICON Backlight 2W 4000K

• 2 markowe diody OSRAM SMD2835 – wysokiej jakości źródła światła.
• Neutralna biała barwa 4000K – naturalny i uniwersalny efekt podświetlenia.
• Strumień świetlny 260 lm – duża ilość światła z pojedynczego modułu.
• Moc 2W – energooszczędna praca.
• Skuteczność świetlna 130 lm/W – wynikająca z deklarowanych parametrów.
• Soczewka Backlight 180° – bardzo szeroki kąt świecenia.
• Technologia Backlight – podświetlanie reklam od tylnej powierzchni.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy użyciu odpowiedniego sterownika LED.
• Taśma montażowa 3M – szybki i wygodny montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Backlight 12V 2W 4000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie oświetlenia LED, obejmującego rozwiązania reklamowe, techniczne, dekoracyjne oraz samochodowe.

Podczas opracowywania modułu szczególną uwagę zwrócono na połączenie wysokiej skuteczności świetlnej, szerokiego kąta świecenia oraz wygody montażu.

Zastosowanie 2 diod OSRAM SMD2835 oraz specjalistycznej soczewki 180° umożliwia efektywne wykorzystanie emitowanego światła.

Hermetyczna obudowa IP67 zwiększa możliwości zastosowania modułu w wymagających warunkach instalacyjnych.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w technologii oświetleniowej.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są na tylnej powierzchni kasetonu reklamowego, a emitowane światło kierowane jest w stronę jego frontu.

Rozwiązanie to jest szeroko stosowane w produkcji reklam świetlnych, ponieważ pozwala uzyskać estetyczne podświetlenie powierzchni reklamowej.

Moduł LED OPTICON Backlight 180° został wyposażony w specjalistyczną soczewkę, która rozprowadza światło pod bardzo szerokim kątem.

Dzięki temu możliwe jest ograniczenie powstawania jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy modułami.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego podświetlenia frontu kasetonu.
• Łatwy montaż na tylnej powierzchni konstrukcji.
• Możliwość dostosowania liczby modułów do wymiarów reklamy.
• Efektywne wykorzystanie strumienia świetlnego.

Soczewka Backlight 180° – bardzo szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala oświetlać znaczną powierzchnię z pojedynczego modułu LED.

W porównaniu z klasycznymi modułami wyposażonymi w optykę o węższym kącie świecenia, technologia Backlight 180° umożliwia bardziej rozproszone podświetlenie powierzchni kasetonu.

Ma to szczególne znaczenie w reklamach, w których istotna jest równomierna jasność całej grafiki.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj materiału frontowego.
• Przepuszczalność światła przez front reklamy.
• Kolor i właściwości odbijające tylnej powierzchni kasetonu.
• Oczekiwana jasność całej instalacji.

Właściwe rozmieszczenie modułów ma kluczowe znaczenie dla uzyskania estetycznego podświetlenia bez widocznych różnic w jasności.

Moduły LED Backlight do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 2W 180° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka pozwala efektywnie rozprowadzić światło na powierzchni reklamy.

Odpowiedni dobór liczby i rozstawu modułów umożliwia uzyskanie równomiernego podświetlenia.

Ważne: zakres 8–20 cm jest orientacyjny. Ostateczny rozstaw modułów należy dopasować do konkretnej konstrukcji, materiału frontowego i oczekiwanego efektu świetlnego.

2 markowe diody OSRAM SMD2835 – 260 lm przy mocy 2W

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835.

Zastosowanie komponentów renomowanego producenta jest ważną cechą konstrukcyjną modułu OPTICON.

Według specyfikacji produkt zapewnia 260 lm przy poborze mocy wynoszącym 2W.

Oznacza to deklarowaną skuteczność świetlną:

260 lm ÷ 2W = 130 lm/W

Takie parametry pozwalają uzyskać dużą ilość światła przy niewielkim zużyciu energii.

Dlaczego zastosowano diody OSRAM SMD2835?

• Wydajne źródła światła LED.
• Duża ilość światła przy niewielkim poborze energii.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca ze specjalistyczną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

Neutralna biała barwa światła 4000K – naturalny efekt podświetlenia

Temperatura barwowa 4000K oznacza neutralną białą barwę światła.

Neutralne światło stanowi kompromis pomiędzy ciepłą bielą 3000K a zimną bielą 6000K.

Nie posiada wyraźnie żółtego odcienia charakterystycznego dla ciepłych źródeł światła ani chłodnego charakteru typowego dla zimnej bieli.

Dzięki temu moduł LED OPTICON 4000K jest uniwersalnym rozwiązaniem do podświetlania reklam, grafik, napisów i logotypów.

Gdzie najlepiej sprawdza się barwa 4000K?

• Kasetony reklamowe sklepów i punktów usługowych.
• Podświetlane szyldy firmowe.
• Logotypy i identyfikacja wizualna.
• Litery przestrzenne LED.
• Witryny sklepowe.
• Gabloty i ekspozytory.
• Tablice informacyjne.
• Meble ekspozycyjne.
• Instalacje dekoracyjne LED.

Neutralna biel jest szczególnie dobrym wyborem tam, gdzie istotny jest naturalny charakter podświetlenia. Dokładne odwzorowanie kolorów zależy również od współczynnika CRI diod oraz właściwości materiału frontowego.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Backlight 2W 4000K posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do odpowiednio wykonanych instalacji wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach i tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, sterownik oraz zasilacz muszą być odpowiednio zabezpieczone przed wilgocią.

Zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy pozwala stosować moduł w wielu wymagających instalacjach reklamowych.

Przy projektowaniu kasetonów zewnętrznych należy uwzględnić temperaturę wewnątrz konstrukcji, szczególnie podczas intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać zasilacz LED do modułów Backlight?

Moduł LED OPTICON Backlight 2W przeznaczony jest do pracy przy napięciu 12V DC.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 20 modułów LED OPTICON 2W

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny prąd: około 3,33A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 48W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 60W, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 2W umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność podświetlenia do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Zalety regulacji jasności

• Dostosowanie jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia kasetonu.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy podłączonych modułów.

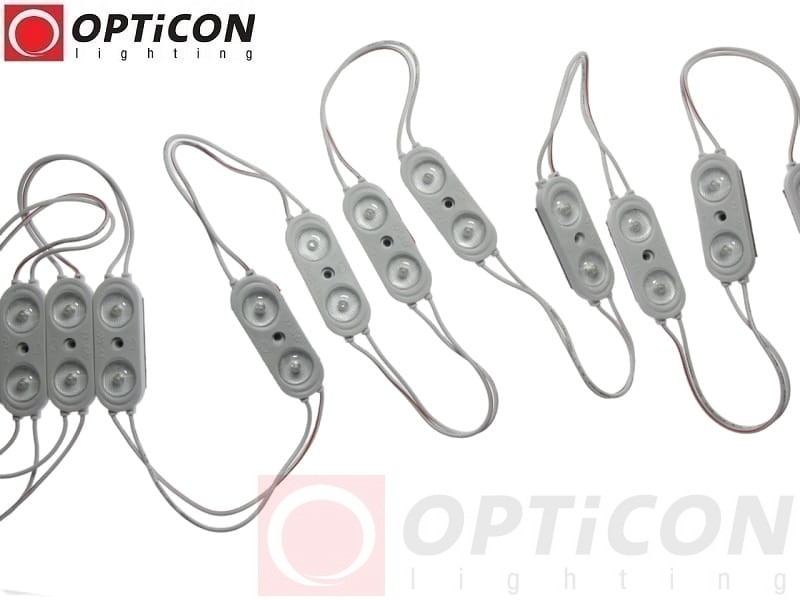

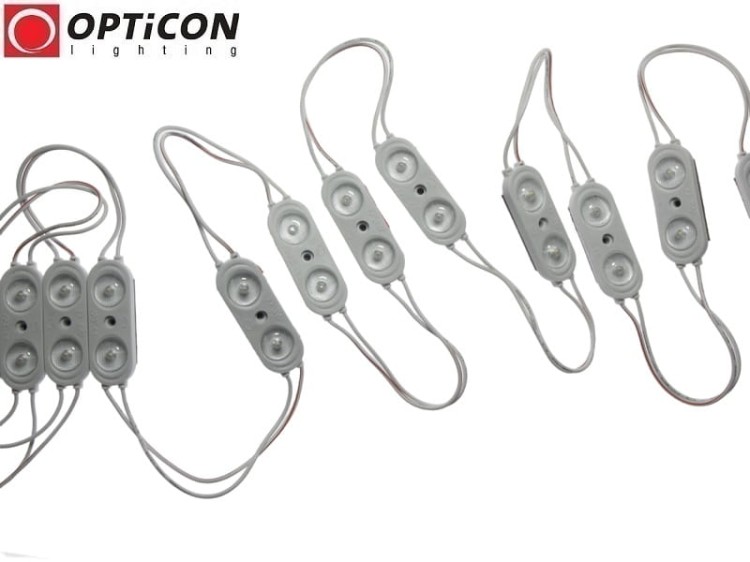

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 2W fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 143 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.

Możliwość zakupu pojedynczych modułów pozwala dobrać dokładnie taką liczbę elementów, jaka jest potrzebna do konkretnej realizacji.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Backlight 2W 4000K?

• Kasetony reklamowe LED Backlight – podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – podświetlenie ekspozycji.
• Tablice informacyjne – oświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Elementy wystawiennicze – podświetlenie stoisk i ekspozytorów.
• Instalacje dekoracyjne LED 12V DC – indywidualne projekty oświetleniowe.

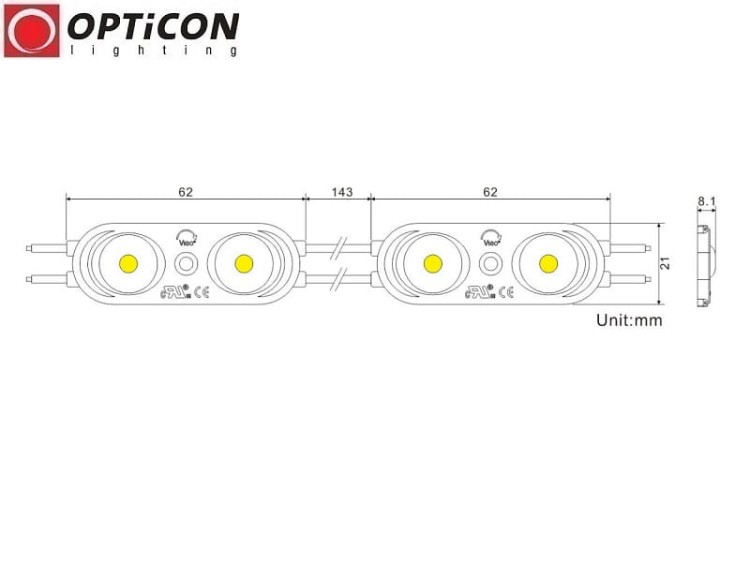

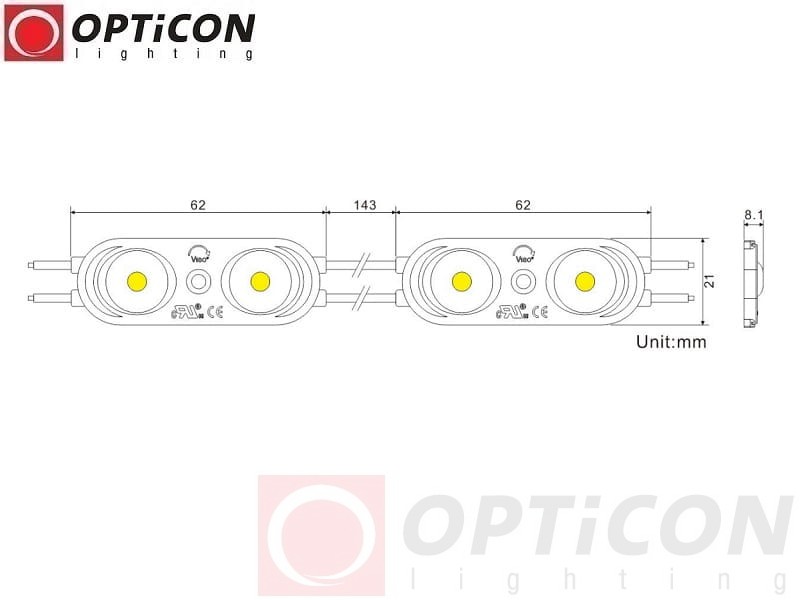

Wymiary modułu LED OPTICON Backlight 2W

• Długość: 62 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 2W Backlight 4000K

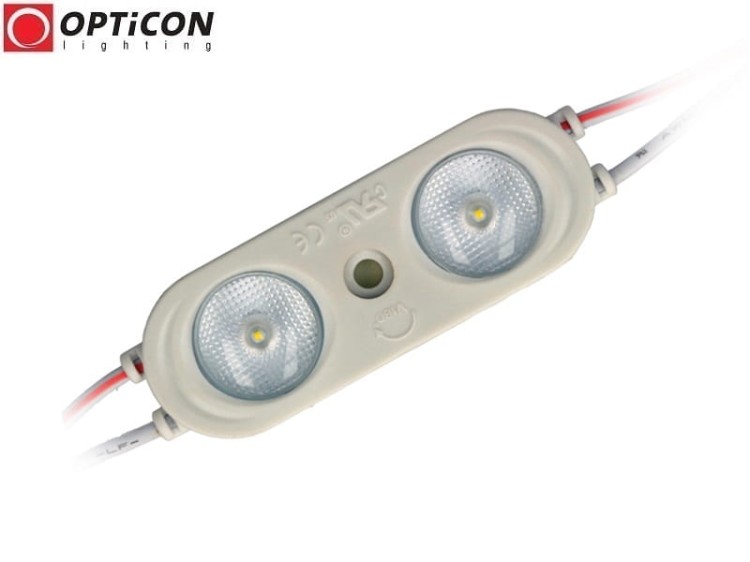

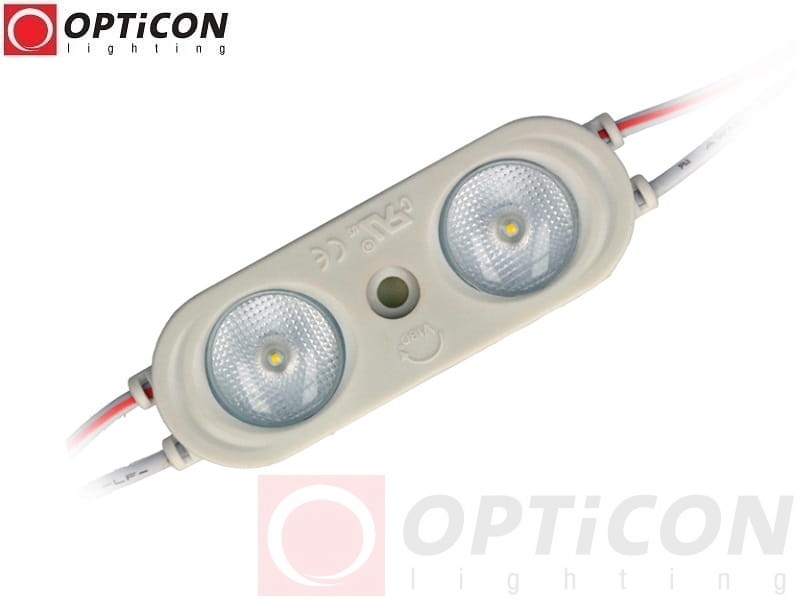

Zdjęcia modułu LED OPTICON Backlight 2W 4000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 2W 4000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jakie diody LED zastosowano w module?

Moduł posiada 2 markowe diody OSRAM SMD2835.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 260 lm.

Jaka jest moc modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Jaką barwę światła emituje moduł?

Moduł emituje neutralne białe światło o temperaturze barwowej 4000K.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 2W 4000K?

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 4000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 markowych diod OSRAM SMD2835, strumienia świetlnego 260 lm, szerokokątnej soczewki 180°, neutralnej barwy światła 4000K oraz hermetycznej obudowy IP67 pozwala tworzyć wydajne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 2W 4000K, jeżeli potrzebujesz kompaktowego, energooszczędnego źródła neutralnego białego światła do profesjonalnego podświetlania kasetonów reklamowych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 2W niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight 2W.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
