Moduł LED OPTICON Edgelight 12V 28W 6000K IP67 1006 mm – SMD3030 EPISTAR, 10×60°

Hermetyczny moduł liniowy LED Edgelight 12V do kasetonów reklamowych i oświetlenia architektonicznego

Moduł LED OPTICON Edgelight 12V DC 28W 6000K IP67 to profesjonalny, hermetyczny moduł liniowy przeznaczony do podświetlania kasetonów reklamowych, szyldów, tablic świetlnych, witryn sklepowych oraz elementów architektonicznych. Zastosowanie wysokowydajnych diod EPISTAR SMD3030 oraz specjalistycznych soczewek o kącie świecenia 10×60° umożliwia precyzyjne kierowanie światła wzdłuż oświetlanej powierzchni.

Moduł wyposażono w 18 diod LED, które zapewniają łączny strumień świetlny 2160 lm. Zimna biała barwa światła 6000K pozwala uzyskać wyraziste, jasne oświetlenie, szczególnie przydatne w nowoczesnych reklamach, ekspozycjach oraz instalacjach dekoracyjnych.

Dzięki hermetycznej konstrukcji IP67 moduł może być wykorzystywany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych. Aluminiowa podstawa wspomaga odprowadzanie ciepła, a fabryczny przewód zasilający o długości 100 cm, zakończony złączem DC 5,5/2,1 mm, ułatwia podłączenie produktu do instalacji 12V DC.

Istotną zaletą modułu jest możliwość cięcia co 55 mm, czyli co jedną diodę LED. Pozwala to dopasować długość oświetlenia do wymiarów kasetonu reklamowego, wnęki lub indywidualnej zabudowy.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w oświetleniu LED

Moduł LED OPTICON Edgelight IP67 6000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie profesjonalnego oświetlenia reklamowego, modułów LED do kasetonów oraz niskonapięciowych instalacji oświetleniowych.

Przy projektowaniu modułu wykorzystano sprawdzone rozwiązania techniczne: wydajne diody EPISTAR SMD3030, kierunkowe soczewki 10×60°, aluminiowy profil oraz hermetyczną konstrukcję IP67.

Połączenie tych elementów pozwoliło stworzyć uniwersalne źródło światła przeznaczone dla producentów reklam, instalatorów, projektantów oświetlenia i klientów poszukujących trwałych rozwiązań LED.

Najważniejsze zalety modułu LED OPTICON Edgelight 12V 28W 6000K IP67

• Technologia Edgelight – profesjonalne podświetlenie powierzchni od krawędzi.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Moc 28W – wydajne źródło światła do zastosowań reklamowych i technicznych.
• Zimna biała barwa 6000K – wyraziste, jasne oświetlenie.
• Strumień świetlny 2160 lm – intensywne światło kierunkowe.
• 18 diod EPISTAR SMD3030 – wydajne źródła światła LED.
• Soczewki optyczne 10×60° – precyzyjnie ukierunkowany strumień światła.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wodą zgodnie z klasą szczelności.
• Możliwość cięcia co 55 mm – dopasowanie długości do konkretnego projektu.
• Aluminiowa podstawa – skuteczne wspomaganie odprowadzania ciepła.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – łatwe połączenie z kompatybilną instalacją.
• Dwa uchwyty montażowe w zestawie – szybkie mocowanie modułu.
• Możliwość ściemniania – współpraca ze sterownikami PWM 12V DC.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

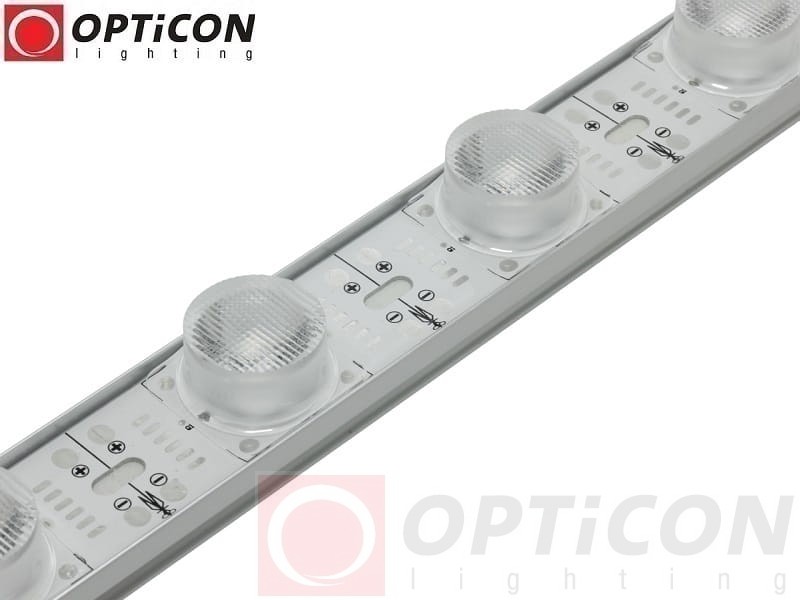

Soczewki Edgelight 10×60° – precyzyjne oświetlenie krawędziowe

Jednym z najważniejszych elementów modułu LED OPTICON są specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do tradycyjnych modułów LED o szerokim kącie świecenia, soczewki Edgelight pozwalają kierować światło w określonym kierunku. Dzięki temu moduł może być montowany przy krawędzi kasetonu reklamowego i oświetlać powierzchnię znajdującą się wzdłuż jego osi świecenia.

Co oznacza kąt świecenia 10×60°?

• 10° – wąski rozsył światła w jednej płaszczyźnie, umożliwiający precyzyjne ukierunkowanie wiązki.
• 60° – szerszy rozsył światła w drugiej płaszczyźnie, pozwalający oświetlić większą szerokość powierzchni.

Takie rozwiązanie sprawdza się w szczególności przy:

• podświetlaniu kasetonów reklamowych typu Edge Light,
• oświetleniu dużych powierzchni reklamowych,
• podświetlaniu ścian od góry lub od dołu,
• oświetleniu wysokich pomieszczeń,
• podkreślaniu faktury cegły, kamienia i betonu architektonicznego,
• oświetleniu elewacji i elementów konstrukcyjnych.

Duży zasięg światła – oświetlanie powierzchni nawet do około 10 metrów

Dzięki zastosowaniu kierunkowych soczewek 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do oświetlania powierzchni znajdujących się w znacznej odległości od źródła światła.

W odpowiednio zaprojektowanych instalacjach wiązka światła może docierać nawet na odległość około 10 metrów, co daje możliwość zastosowania modułu w oświetleniu wysokich ścian i elementów architektonicznych.

Takie rozwiązanie sprawdza się w:

• salonach sprzedaży,
• hotelach i restauracjach,
• galeriach handlowych,
• biurach,
• halach wystawienniczych,
• przestrzeniach ekspozycyjnych.

Ważne: zasięg wiązki światła nie oznacza jednakowego natężenia oświetlenia na całej odległości 10 metrów. Ostateczny efekt zależy od sposobu montażu, odległości, kąta ustawienia modułu oraz właściwości oświetlanej powierzchni.

Zimna biała barwa światła 6000K – jasne i wyraziste oświetlenie

Moduł LED OPTICON Edgelight 6000K emituje zimne białe światło, które szczególnie dobrze sprawdza się w nowoczesnych instalacjach reklamowych, technicznych i dekoracyjnych.

Temperatura barwowa 6000K nadaje oświetlanym powierzchniom chłodniejszy charakter niż światło neutralne 4000K lub ciepłe 3000K.

Gdzie warto zastosować światło 6000K?

• kasetony reklamowe LED,
• podświetlane szyldy,
• witryny sklepowe,
• ekspozytory produktów,
• nowoczesne wnętrza handlowe,
• oświetlenie techniczne,
• podświetlenie ścian i elewacji,
• dekoracyjne instalacje LED.

Zimna biała barwa światła pozwala uzyskać wyrazisty efekt wizualny. Należy jednak pamiętać, że rzeczywiste odwzorowanie kolorów grafiki zależy również od współczynnika CRI, rodzaju materiału reklamowego i konstrukcji kasetonu.

Hermetyczna konstrukcja IP67 – moduł LED do wnętrz i na zewnątrz

Moduł LED OPTICON Edgelight 12V 28W 6000K został wykonany w hermetycznej konstrukcji o stopniu ochrony IP67.

Klasa szczelności IP67 oznacza:

• IP6X – ochronę przed wnikaniem pyłu.
• IPX7 – ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy.

Dzięki temu moduł może być stosowany w odpowiednio przygotowanych instalacjach zewnętrznych, w których oświetlenie jest narażone na opady atmosferyczne, wilgoć i zapylenie.

Przykładowe zastosowania modułu LED IP67

• zewnętrzne kasetony reklamowe,
• podświetlane szyldy i tablice,
• reklamy montowane na elewacjach,
• oświetlenie architektoniczne budynków,
• podświetlenie elementów elewacyjnych,
• instalacje dekoracyjne w miejscach narażonych na wilgoć.

Ważne: stopień ochrony IP67 dotyczy prawidłowo zabezpieczonego modułu. Połączenia elektryczne i złącza wymagają osobnego zabezpieczenia przed wilgocią. Moduł nie jest przeznaczony do ciągłego zanurzenia w wodzie.

Moduł LED do kasetonów reklamowych typu Edgelight

Moduł LED OPTICON Edgelight 12V 28W 6000K IP67 został opracowany z myślą o profesjonalnych instalacjach reklamy świetlnej.

W tradycyjnych kasetonach reklamowych typu Backlight moduły LED montowane są zazwyczaj na tylnej ścianie konstrukcji i świecą w kierunku powierzchni reklamowej.

W systemach Edgelight źródła światła mogą być rozmieszczone przy krawędziach kasetonu, a specjalistyczne soczewki kierują światło wzdłuż podświetlanej powierzchni.

Najważniejsze zalety podświetlenia Edgelight

• możliwość oświetlania reklamy od krawędzi,
• precyzyjne kierowanie strumienia świetlnego,
• elastyczne rozmieszczenie modułów,
• możliwość dopasowania instalacji do wymiarów kasetonu,
• estetyczne podświetlenie grafiki reklamowej,
• możliwość zastosowania w reklamach zewnętrznych dzięki IP67.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, pod warunkiem odpowiedniego zaprojektowania konstrukcji i rozmieszczenia źródeł światła.

Równomierność podświetlenia zależy między innymi od wielkości kasetonu, materiału rozpraszającego światło, odległości pomiędzy modułami i sposobu odbijania światła wewnątrz konstrukcji.

Oświetlenie ścian, elewacji i wysokich pomieszczeń

Moduł LED OPTICON Edgelight może być wykorzystywany również w oświetleniu architektonicznym.

Soczewki 10×60° pozwalają skierować światło wzdłuż ściany, podkreślając jej fakturę oraz tworząc efekt kierunkowego oświetlenia powierzchni.

Przykładowe zastosowania architektoniczne

• oświetlenie ścian z cegły,
• podświetlenie kamienia naturalnego,
• oświetlenie betonu architektonicznego,
• podkreślanie struktury tynków dekoracyjnych,
• oświetlenie wysokich ścian,
• podświetlenie elewacji budynków,
• oświetlenie filarów i kolumn,
• dekoracyjne oświetlenie wnętrz.

Oświetlenie przy suficie, za karniszem i w zabudowie

Dzięki kierunkowej optyce moduł LED OPTICON Edgelight może być stosowany w odpowiednio przygotowanych wnękach sufitowych, profilach oświetleniowych i zabudowach dekoracyjnych.

W porównaniu z tradycyjnymi taśmami LED o szerokim kącie świecenia soczewki 10×60° pozwalają bardziej precyzyjnie skierować światło na wybraną powierzchnię.

Przykładowe zastosowania:

• oświetlenie ścian od góry do dołu,
• podświetlenie wnęk sufitowych,
• oświetlenie za karniszami,
• podkreślanie faktury ścian,
• tworzenie liniowych akcentów świetlnych,
• oświetlenie wysokich pomieszczeń.

18 diod EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł LED OPTICON wyposażono w 18 diod EPISTAR SMD3030, rozmieszczonych na długości części świetlnej.

Łączny strumień świetlny wynosi 2160 lm, co odpowiada deklarowanej wartości 120 lm na jedną diodę.

Połączenie wydajnych diod LED, aluminiowej podstawy i kierunkowych soczewek pozwala uzyskać intensywne światło przeznaczone do profesjonalnych instalacji.

Parametry świetlne

• Liczba diod: 18 szt.
• Typ diod: EPISTAR SMD3030.
• Barwa światła: biała zimna.
• Temperatura barwowa: 6000K.
• Łączny strumień świetlny: 2160 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa: 28W.
• Kąt świecenia: 10×60°.

Możliwość cięcia co 55 mm – dopasowanie długości modułu

Moduł LED OPTICON Edgelight został podzielony na 18 sekcji świetlnych.

Każda sekcja zawiera jedną diodę LED i odpowiada odcinkowi o długości około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dostosowując jego długość do wymiarów konkretnej instalacji.

Korzyści z możliwości cięcia

• precyzyjne dopasowanie długości do projektu,
• łatwiejszy montaż w nietypowych kasetonach,
• możliwość wykorzystania krótszych odcinków,
• większa swoboda projektowania instalacji,
• ograniczenie ilości niewykorzystanego materiału.

Uwaga: przecięcie hermetycznego modułu narusza fabryczne zabezpieczenie IP67. Jeżeli skrócony odcinek ma pracować na zewnątrz lub w warunkach wilgotnych, konieczne jest odpowiednie ponowne uszczelnienie miejsca cięcia oraz połączeń elektrycznych.

Aluminiowy profil – odprowadzanie ciepła i stabilna konstrukcja

Podstawę modułu LED OPTICON wykonano z profilu aluminiowego, który wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Aluminiowa konstrukcja zapewnia również odpowiednią sztywność, co ma znaczenie podczas montażu w kasetonach reklamowych, profilach i zabudowach oświetleniowych.

Prawidłowe warunki termiczne pomagają utrzymać stabilne parametry pracy i ograniczać nadmierne nagrzewanie źródeł światła.

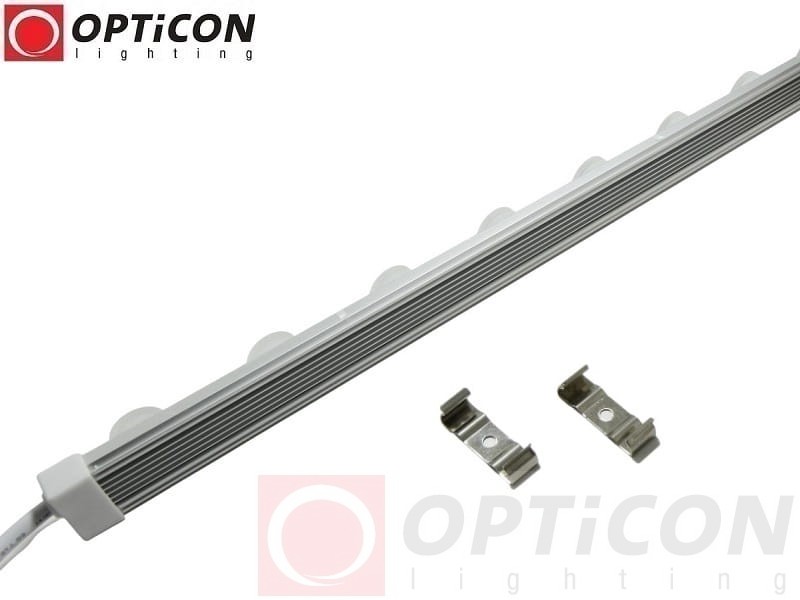

Łatwy montaż – dwa uchwyty w zestawie

Moduł LED OPTICON Edgelight IP67 wyposażono w rozwiązania ułatwiające montaż.

W komplecie znajdują się dwa uchwyty montażowe, które umożliwiają trwałe przymocowanie modułu do odpowiedniej konstrukcji.

Profil posiada również wyznaczone miejsca montażowe, pozwalające na mechaniczne mocowanie zgodnie z konstrukcją produktu.

Przykładowe miejsca montażu

• profile kasetonów reklamowych,
• konstrukcje szyldów i tablic świetlnych,
• zabudowy architektoniczne,
• odpowiednio przygotowane profile oświetleniowe,
• elementy konstrukcyjne wewnątrz i na zewnątrz budynków.

Podczas montażu należy unikać uszkodzenia hermetycznej obudowy oraz wykonywania dodatkowych otworów w miejscach, które mogłyby naruszyć szczelność modułu.

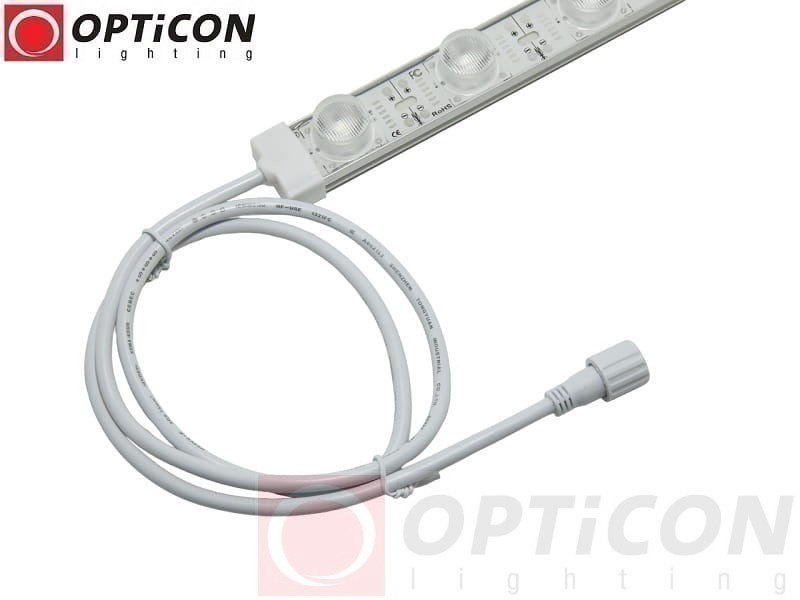

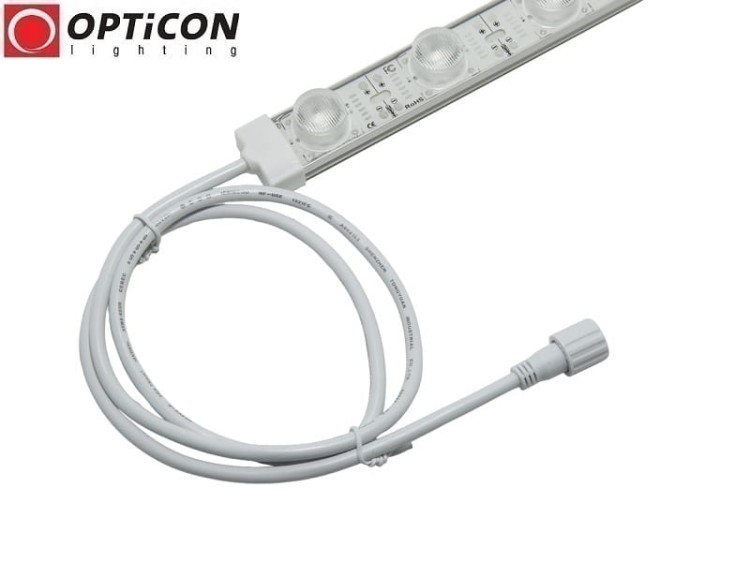

Przewód zasilający 100 cm i złącze DC 5,5/2,1 mm

Moduł wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony złączem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do kompatybilnej instalacji zasilania 12V DC.

Przewód o długości 1 metra umożliwia wygodne prowadzenie instalacji wewnątrz kasetonu reklamowego lub zabudowy oświetleniowej.

Ważne: w instalacjach zewnętrznych należy odpowiednio zabezpieczyć wszystkie połączenia elektryczne przed wilgocią. Standardowe złącze DC 5,5/2,1 mm nie powinno być uznawane za hermetyczne bez potwierdzenia jego klasy ochrony.

Regulacja jasności – współpraca ze sterownikami PWM 12V DC

Moduł LED OPTICON Edgelight 12V 28W umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM przeznaczonego do jednokolorowego oświetlenia LED 12V DC.

Dzięki temu można dostosować intensywność światła do wymagań konkretnej instalacji.

Regulacja jasności jest szczególnie przydatna w:

• kasetonach reklamowych,
• oświetleniu dekoracyjnym,
• oświetleniu architektonicznym,
• podświetleniu witryn sklepowych,
• instalacjach wymagających zmiennej intensywności oświetlenia.

Sprawdź sterowniki LED MONO do regulacji jasności.

Zastosowanie modułu LED OPTICON Edgelight 12V 28W 6000K IP67

Reklama świetlna

• kasetony reklamowe LED typu Edgelight,
• podświetlenie krawędziowe reklam,
• litery przestrzenne o odpowiedniej konstrukcji,
• szyldy reklamowe,
• tablice i pylony reklamowe,
• zewnętrzne konstrukcje reklamowe.

Oświetlenie architektoniczne

• oświetlenie elewacji budynków,
• podświetlenie ścian dekoracyjnych,
• oświetlenie cegły i kamienia naturalnego,
• podświetlenie betonu architektonicznego,
• oświetlenie wysokich ścian,
• oświetlenie filarów i kolumn.

Oświetlenie wnętrz

• oświetlenie przy suficie,
• podświetlenie wnęk,
• oświetlenie za karniszami,
• podświetlenie mebli i zabudów,
• oświetlenie witryn sklepowych,
• oświetlenie ekspozytorów i gablot.

Instalacje techniczne

• instalacje niskonapięciowe 12V DC,
• oświetlenie zabudów technicznych,
• instalacje narażone na wilgoć w granicach dopuszczonych przez IP67,
• indywidualne projekty wymagające kierunkowej optyki LED.

W instalacjach samochodowych należy zastosować odpowiednią stabilizację i zabezpieczenie napięcia. Klasa IP67 nie oznacza przeznaczenia modułu do stałego zanurzenia, dlatego zastosowania akwarystyczne wymagają indywidualnej oceny warunków montażu.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 28W?

Moduł LED OPTICON Edgelight wymaga stabilizowanego napięcia 12V DC.

Moc znamionowa jednego modułu wynosi 28W, a deklarowany pobór prądu 2,4A.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich podłączonych modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. W większych instalacjach należy uwzględnić spadki napięcia na przewodach, temperaturę pracy zasilacza oraz jego dopuszczalne obciążenie.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 28W 6000K IP67

Wymiary modułu LED OPTICON Edgelight IP67

• Długość całkowita: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Sekcja cięcia: co 55 mm.
• Długość przewodu zasilającego: 100 cm.

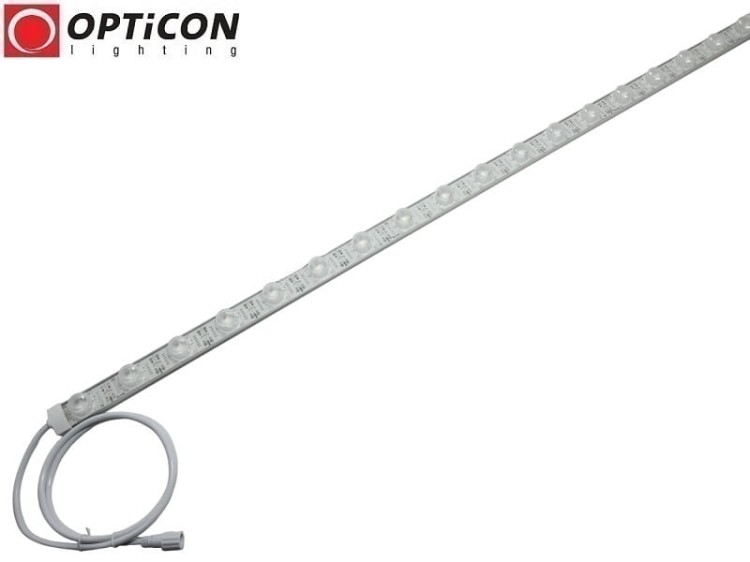

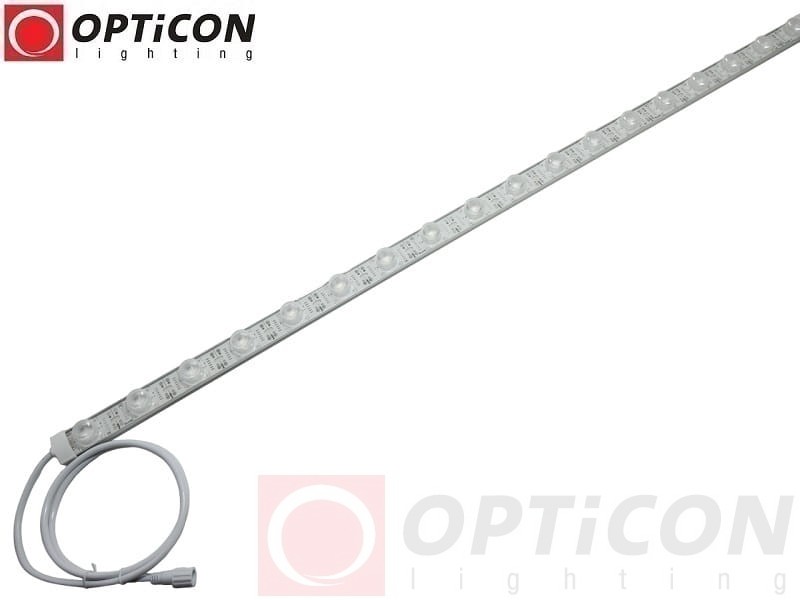

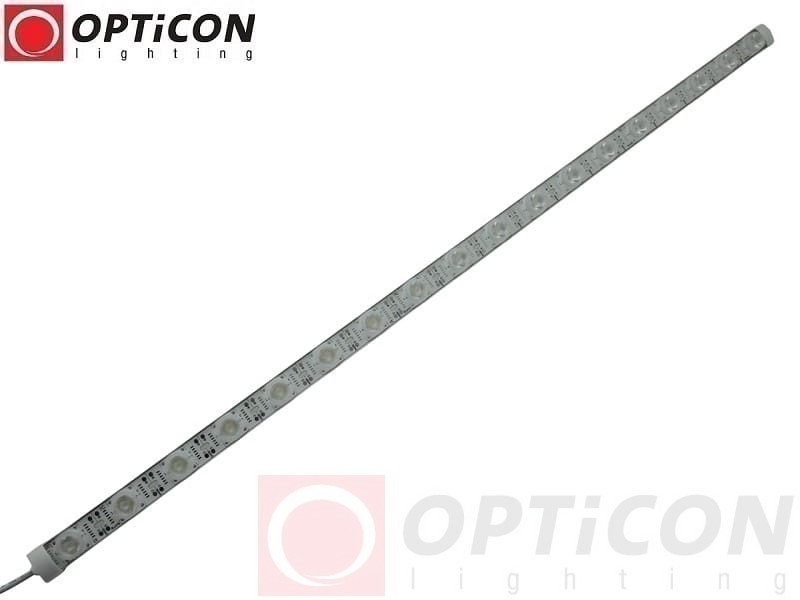

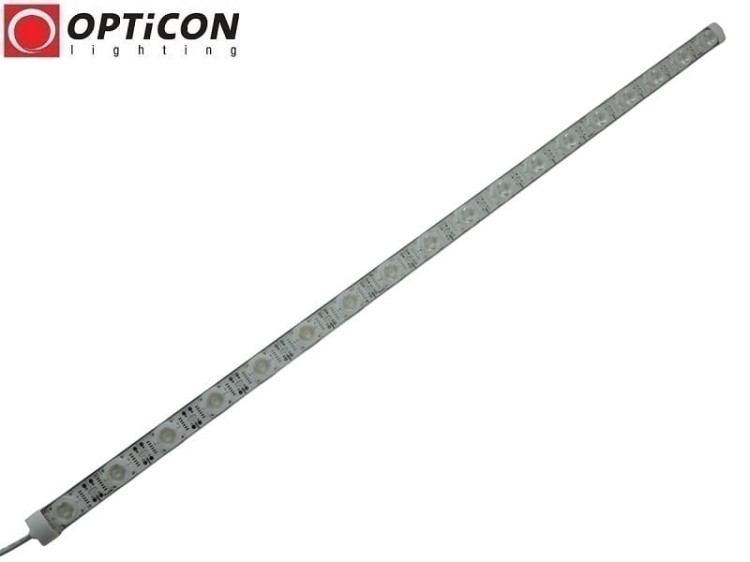

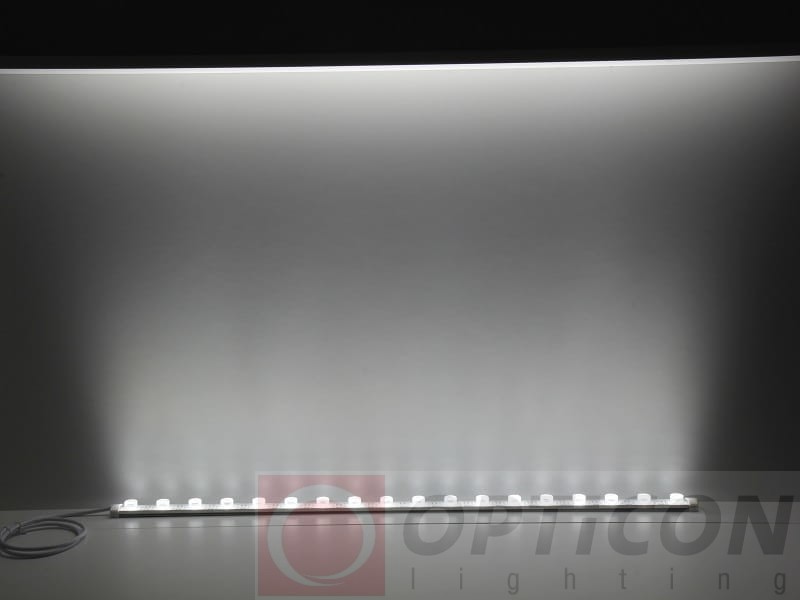

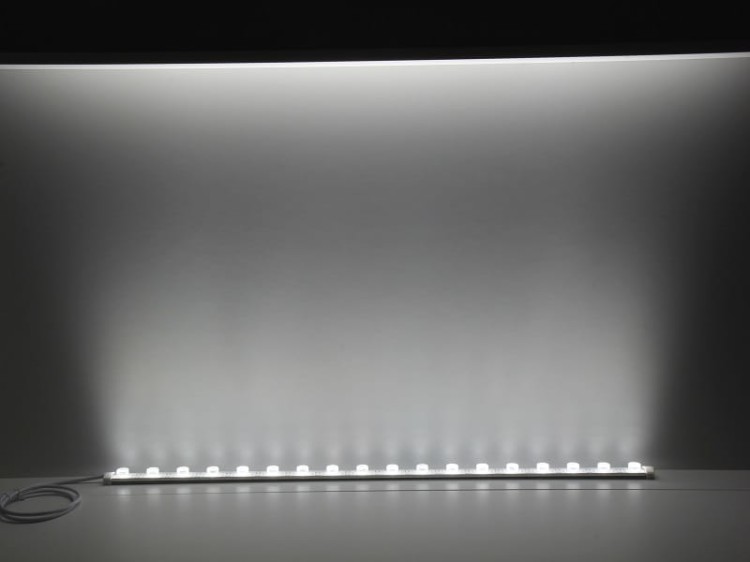

Zdjęcia modułu LED OPTICON Edgelight 12V 28W 6000K IP67

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego podświetlania powierzchni, szczególnie kasetonów reklamowych, szyldów, ścian i elementów architektonicznych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki reklamowej.

Czy moduł można stosować na zewnątrz?

Tak. Moduł posiada stopień ochrony IP67 i może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych. Należy jednak odpowiednio zabezpieczyć złącza i wszystkie połączenia elektryczne.

Czy moduł jest wodoodporny?

Moduł posiada klasę ochrony IP67, która zapewnia ochronę przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach. Nie oznacza to przeznaczenia do stałego zanurzenia.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło 6000K, odpowiednie do nowoczesnych reklam świetlnych, ekspozycji i oświetlenia architektonicznego.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczne soczewki o kącie świecenia 10×60°.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać w wyznaczonych miejscach co 55 mm. Po przecięciu należy odpowiednio zabezpieczyć miejsce cięcia, szczególnie jeśli moduł ma być stosowany na zewnątrz.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM 12V DC przeznaczony do jednokolorowego oświetlenia LED.

Jaki zasilacz będzie odpowiedni?

Dla jednego modułu o mocy 28W można zastosować stabilizowany zasilacz 12V DC o mocy co najmniej około 40W, zapewniający odpowiedni zapas.

Jakie są wymiary modułu?

Moduł ma długość 1006 mm, szerokość 27 mm i wysokość 19 mm.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 28W 6000K IP67?

Moduł LED OPTICON Edgelight 12V 28W 6000K IP67 to profesjonalne rozwiązanie przeznaczone do instalacji wymagających kierunkowego oświetlenia, wysokiej wydajności świetlnej oraz odporności na pył i wilgoć.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów oraz projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia świetlnego 2160 lm, soczewek 10×60°, zimnej białej barwy 6000K, hermetycznej konstrukcji IP67 oraz możliwości cięcia co 55 mm sprawia, że moduł doskonale nadaje się do podświetlania kasetonów reklamowych, szyldów, elewacji i elementów architektonicznych.

Wybierz moduł LED OPTICON Edgelight IP67, jeśli potrzebujesz profesjonalnego, kierunkowego źródła światła 12V DC do reklamy świetlnej i oświetlenia architektonicznego.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować stabilizowany zasilacz 12V DC o odpowiedniej mocy. W celu regulacji jasności można wykorzystać kompatybilny sterownik PWM MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności oświetlenia.

Sterowniki LED MONO

Zasilacze LED 12V DC
