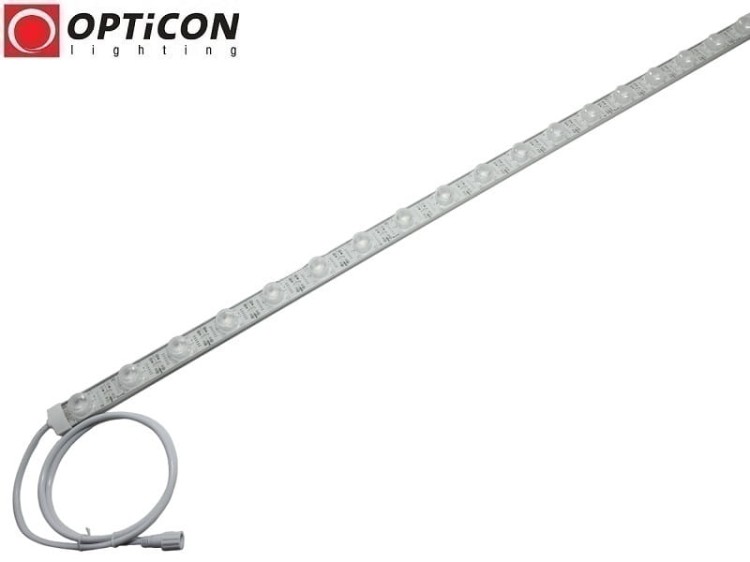

Moduł LED OPTICON Edgelight 12V 28W 4000K IP67 990 mm – SMD3030 EPISTAR, 10×60°

Hermetyczny moduł LED Edgelight 12V 4000K do kasetonów reklamowych i oświetlenia architektonicznego

Moduł LED OPTICON Edgelight 12V DC 28W 4000K IP67 to profesjonalny liniowy moduł LED przeznaczony do podświetlania kasetonów reklamowych, szyldów, tablic świetlnych, witryn sklepowych oraz elementów architektonicznych. Zastosowanie specjalistycznych soczewek optycznych o kącie świecenia 10×60° umożliwia precyzyjne kierowanie światła wzdłuż oświetlanej powierzchni.

Moduł wyposażono w 18 wydajnych diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 2160 lm. Neutralna biała barwa światła 4000K stanowi uniwersalne rozwiązanie do zastosowań reklamowych, użytkowych i dekoracyjnych, w których istotne jest naturalne postrzeganie oświetlanych powierzchni.

Dzięki hermetycznej konstrukcji IP67 produkt może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio zabezpieczonych instalacjach zewnętrznych. Aluminiowy profil wspomaga odprowadzanie ciepła, a fabryczny przewód zasilający o długości 100 cm, zakończony złączem DC 5,5/2,1 mm, ułatwia podłączenie modułu do instalacji 12V DC.

Dużą zaletą produktu jest również możliwość cięcia co 55 mm, pozwalająca dopasować długość modułu do wymiarów konkretnego kasetonu reklamowego lub indywidualnej zabudowy oświetleniowej.

OPTICON – wieloletnie doświadczenie w profesjonalnym oświetleniu LED

Moduł LED OPTICON Edgelight IP67 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, szczególnie w zakresie profesjonalnych rozwiązań przeznaczonych do reklamy świetlnej, podświetlania kasetonów, oświetlenia architektonicznego oraz instalacji niskonapięciowych.

Przy opracowywaniu modułu połączono sprawdzone rozwiązania konstrukcyjne z nowoczesną technologią LED: diody EPISTAR SMD3030, kierunkowe soczewki 10×60°, aluminiową podstawę oraz hermetyczną konstrukcję IP67.

Efektem jest uniwersalny moduł liniowy przeznaczony dla producentów reklam, instalatorów, projektantów oświetlenia i klientów poszukujących trwałego źródła światła do wymagających zastosowań.

Najważniejsze zalety modułu LED OPTICON Edgelight 12V 28W IP67

• Profesjonalna technologia Edgelight – podświetlenie powierzchni od krawędzi.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Moc 28W – wydajne źródło światła do zastosowań reklamowych i architektonicznych.
• Neutralna barwa światła 4000K – uniwersalne światło białe do reklam, ekspozycji i wnętrz.
• Strumień świetlny 2160 lm – intensywne oświetlenie liniowe.
• 18 diod EPISTAR SMD3030 – wysokowydajne źródła światła LED.
• Specjalistyczne soczewki 10×60° – precyzyjny rozsył światła.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wodą w zakresie określonym klasą ochrony.
• Możliwość cięcia co 55 mm – dopasowanie długości do projektu.
• Aluminiowa podstawa – wspomaga odprowadzanie ciepła.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – szybkie połączenie z kompatybilną instalacją.
• Dwa uchwyty montażowe w zestawie – łatwy montaż mechaniczny.
• Możliwość ściemniania – regulacja jasności za pomocą sterownika PWM 12V DC.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

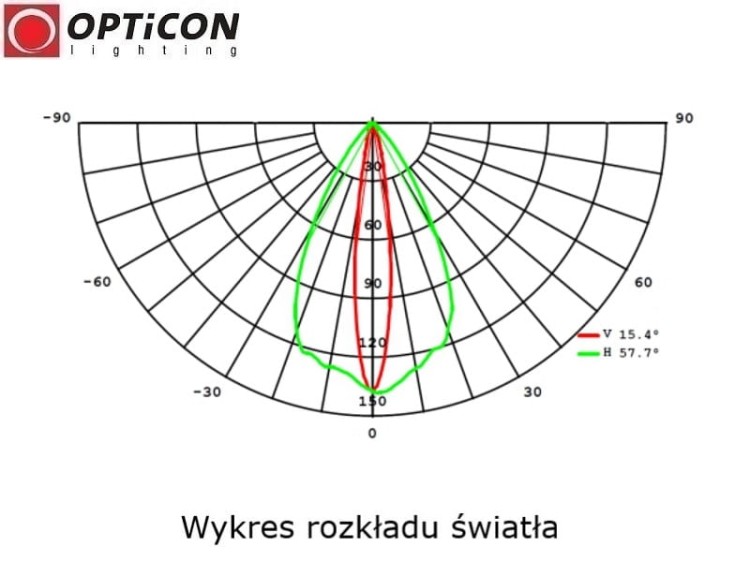

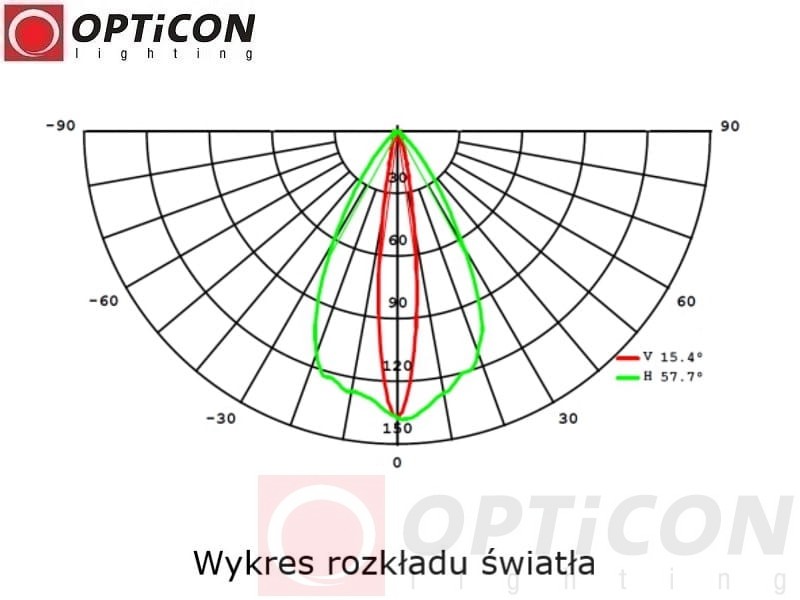

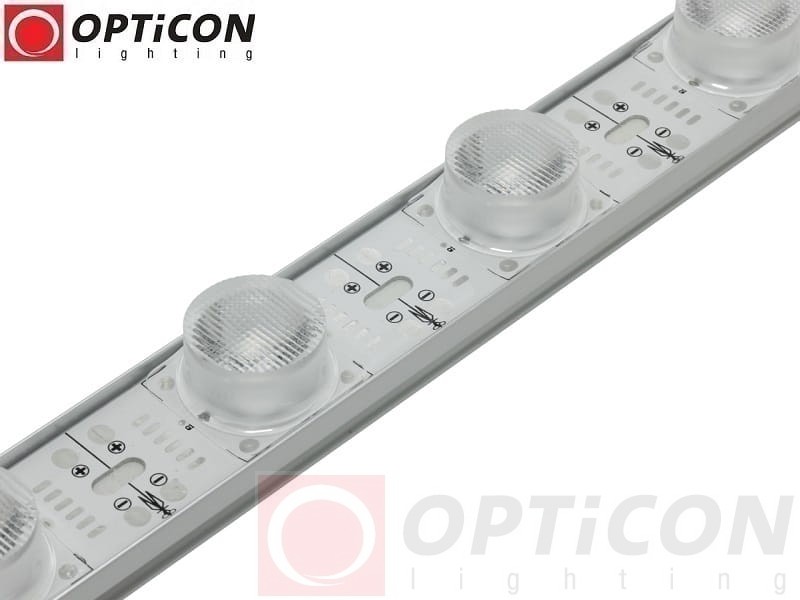

Soczewki 10×60° – precyzyjne oświetlenie krawędziowe Edgelight

Jednym z najważniejszych elementów konstrukcyjnych modułu LED OPTICON są specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do tradycyjnych modułów LED o szerokim kącie świecenia, soczewki Edgelight pozwalają kierować światło w określonym kierunku, dzięki czemu możliwe jest efektywne oświetlanie powierzchni od jej krawędzi.

Co oznacza kąt świecenia 10×60°?

• 10° – wąski rozsył światła w jednej płaszczyźnie, umożliwiający jego precyzyjne ukierunkowanie.
• 60° – szerszy rozsył światła w drugiej płaszczyźnie, pozwalający objąć większą szerokość oświetlanej powierzchni.

Takie rozwiązanie sprawdza się szczególnie w:

• kasetonach reklamowych typu Edgelight,
• podświetleniu dużych powierzchni reklamowych,
• oświetleniu ścian od góry lub od dołu,
• podświetleniu elewacji budynków,
• oświetleniu wysokich pomieszczeń,
• podkreślaniu faktury cegły, kamienia i betonu architektonicznego.

Duży zasięg światła – zastosowanie na powierzchniach o wysokości nawet około 10 metrów

Dzięki kierunkowej optyce 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do oświetlania powierzchni znajdujących się w znacznej odległości od źródła światła.

W odpowiednio zaprojektowanych instalacjach strumień światła może docierać nawet na odległość około 10 metrów, co umożliwia wykorzystanie modułu między innymi do oświetlania wysokich ścian i elementów architektonicznych.

Rozwiązanie to może być stosowane w obiektach handlowych, salonach sprzedaży, restauracjach, hotelach, biurach i przestrzeniach wystawienniczych.

Ważne: zasięg wiązki nie oznacza jednakowego natężenia oświetlenia na całej odległości 10 metrów. Ostateczny efekt zależy od odległości, kąta montażu, rodzaju powierzchni i geometrii instalacji.

Neutralna biała barwa światła 4000K – uniwersalne oświetlenie

Moduł LED OPTICON Edgelight 4000K emituje neutralne białe światło, które stanowi kompromis pomiędzy ciepłą barwą 3000K a chłodniejszym oświetleniem 6000K.

Barwa 4000K dobrze sprawdza się wszędzie tam, gdzie potrzebne jest wyraźne, komfortowe i uniwersalne oświetlenie.

Gdzie najlepiej sprawdza się barwa 4000K?

• kasetony reklamowe i szyldy świetlne,
• witryny sklepowe,
• ekspozytory produktów,
• oświetlenie biur i przestrzeni handlowych,
• podświetlenie ścian dekoracyjnych,
• oświetlenie elewacji,
• oświetlenie techniczne,
• podświetlenie zabudów meblowych,
• instalacje architektoniczne.

Neutralne światło 4000K jest szczególnie przydatne w reklamie świetlnej, ponieważ nie nadaje oświetlanym powierzchniom tak ciepłego odcienia jak 3000K ani tak chłodnego jak 6000K.

Dokładność odwzorowania kolorów zależy również od współczynnika CRI oraz materiału podświetlanej grafiki.

Hermetyczna konstrukcja IP67 – do wnętrz i instalacji zewnętrznych

Moduł LED OPTICON Edgelight został wykonany w hermetycznej konstrukcji o stopniu ochrony IP67.

Oznaczenie IP67 informuje o ochronie przed:

• IP6X – wnikaniem pyłu.
• IPX7 – skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy ochrony.

Dzięki temu moduł może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych oraz w miejscach narażonych na wilgoć.

Przykładowe zastosowania modułu LED IP67

• zewnętrzne kasetony reklamowe,
• podświetlane szyldy i tablice reklamowe,
• reklamy montowane na elewacjach,
• podświetlenie architektury budynków,
• oświetlenie elewacji,
• instalacje dekoracyjne narażone na wilgoć,
• zabudowy techniczne wymagające podwyższonej ochrony przed wodą.

Ważne: stopień ochrony IP67 dotyczy prawidłowo zabezpieczonego, fabrycznie szczelnego modułu. Wszystkie połączenia elektryczne, złącza i zakończenia przewodów również muszą być odpowiednio zabezpieczone. Moduł nie jest przeznaczony do stałego zanurzenia w wodzie.

Podświetlenie kasetonów reklamowych typu Edge Light

Moduł LED OPTICON Edgelight 12V 28W 4000K IP67 został opracowany przede wszystkim z myślą o profesjonalnych instalacjach reklamy świetlnej.

W tradycyjnych kasetonach reklamowych typu Backlight moduły LED montowane są zazwyczaj na tylnej ścianie konstrukcji i świecą w kierunku powierzchni reklamowej.

W systemach Edgelight źródła światła można umieszczać przy krawędziach kasetonu, a specjalistyczne soczewki kierują światło wzdłuż podświetlanej powierzchni.

Korzyści z zastosowania modułów Edgelight

• możliwość oświetlania reklamy od krawędzi,
• precyzyjne ukierunkowanie światła,
• elastyczne rozmieszczenie modułów w konstrukcji,
• możliwość wykorzystania w kasetonach o różnych wymiarach,
• estetyczne podświetlenie grafiki reklamowej,
• możliwość zastosowania w kasetonach zewnętrznych dzięki IP67.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, jeżeli konstrukcja i sposób rozmieszczenia źródeł światła zapewniają odpowiednie warunki optyczne.

Równomierność podświetlenia zależy od wymiarów kasetonu, rodzaju materiału rozpraszającego światło, odległości między modułami oraz sposobu odbijania światła wewnątrz konstrukcji.

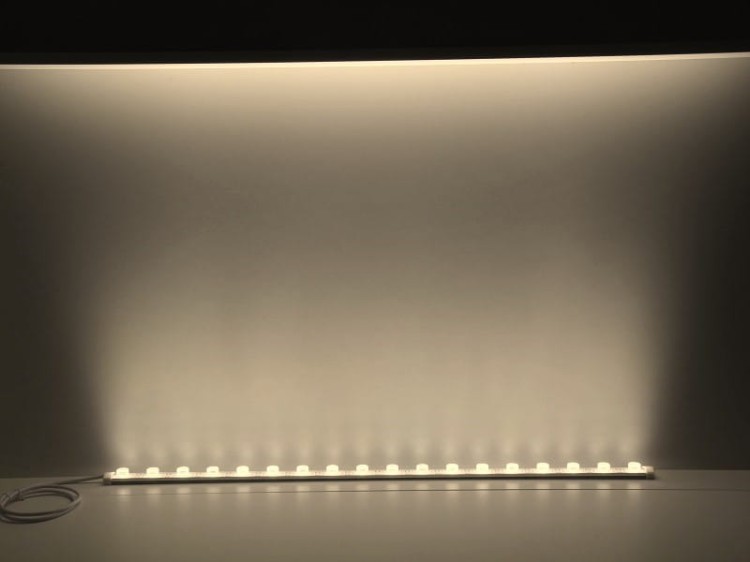

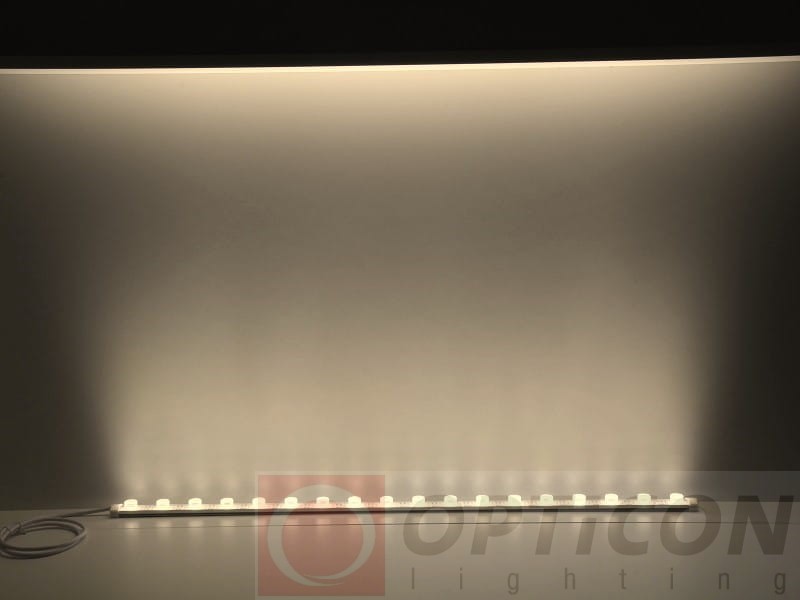

Oświetlenie ścian, elewacji i wysokich pomieszczeń

Moduł LED OPTICON Edgelight może być wykorzystywany nie tylko w reklamie świetlnej, ale również w oświetleniu architektonicznym i dekoracyjnym.

Specjalistyczne soczewki 10×60° pozwalają skierować światło wzdłuż powierzchni ściany, podkreślając jej fakturę i tworząc efekt oświetlenia kierunkowego.

Przykładowe zastosowania architektoniczne

• oświetlenie ścian z cegły,
• podświetlenie kamienia naturalnego,
• oświetlenie betonu architektonicznego,
• podkreślanie struktury tynków dekoracyjnych,
• oświetlenie wysokich ścian,
• podświetlenie elewacji budynków,
• oświetlenie filarów i kolumn,
• dekoracyjne oświetlenie wnętrz.

Oświetlenie przy suficie, za karniszem i w zabudowie

Dzięki kierunkowej optyce moduł LED OPTICON Edgelight może być montowany w odpowiednio przygotowanych wnękach sufitowych, profilach oświetleniowych oraz zabudowach dekoracyjnych.

W odróżnieniu od tradycyjnej taśmy LED o szerokim kącie świecenia, soczewki 10×60° umożliwiają bardziej precyzyjne skierowanie światła na wybraną powierzchnię.

Rozwiązanie sprawdza się szczególnie przy:

• oświetleniu ścian od góry do dołu,
• podświetleniu wnęk sufitowych,
• oświetleniu za karniszami,
• podkreślaniu faktury ścian,
• tworzeniu liniowych akcentów świetlnych,
• oświetleniu wysokich pomieszczeń.

18 diod EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł LED OPTICON wyposażono w 18 diod EPISTAR SMD3030, rozmieszczonych równomiernie na całej długości części świetlnej.

Łączny strumień świetlny wynosi 2160 lm, co odpowiada deklarowanej wartości 120 lm na jedną diodę.

Połączenie wydajnych diod LED, aluminiowej podstawy i kierunkowych soczewek pozwala uzyskać intensywne oświetlenie odpowiednie do profesjonalnych instalacji.

Parametry świetlne

• Liczba diod: 18 szt.
• Typ diod: EPISTAR SMD3030.
• Barwa światła: biała neutralna.
• Temperatura barwowa: 4000K.
• Łączny strumień świetlny: 2160 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa: 28W.
• Kąt świecenia: 10×60°.

Możliwość cięcia co 55 mm – dopasowanie długości modułu

Moduł LED OPTICON Edgelight został podzielony na 18 sekcji świetlnych.

Każda sekcja zawiera jedną diodę LED i odpowiada odcinkowi o długości około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dopasowując jego długość do wymiarów konkretnej instalacji.

Zalety możliwości cięcia

• dokładne dopasowanie długości do projektu,
• łatwiejszy montaż w nietypowych kasetonach,
• możliwość wykorzystania krótszych odcinków,
• większa elastyczność projektowania,
• ograniczenie ilości niewykorzystanego materiału.

Uwaga: przecięcie hermetycznego modułu narusza fabryczne zabezpieczenie IP67. Jeżeli skrócony odcinek ma pracować w warunkach wilgotnych lub na zewnątrz, konieczne jest odpowiednie ponowne uszczelnienie miejsca cięcia i połączeń elektrycznych.

Aluminiowy profil – skuteczne odprowadzanie ciepła

Podstawę modułu LED OPTICON wykonano z profilu aluminiowego, który wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Aluminiowa konstrukcja zapewnia również odpowiednią sztywność modułu, co ma znaczenie podczas montażu w kasetonach reklamowych, profilach i zabudowach oświetleniowych.

Odpowiednie warunki termiczne pomagają utrzymać stabilne parametry pracy i ograniczać nadmierne nagrzewanie źródeł światła.

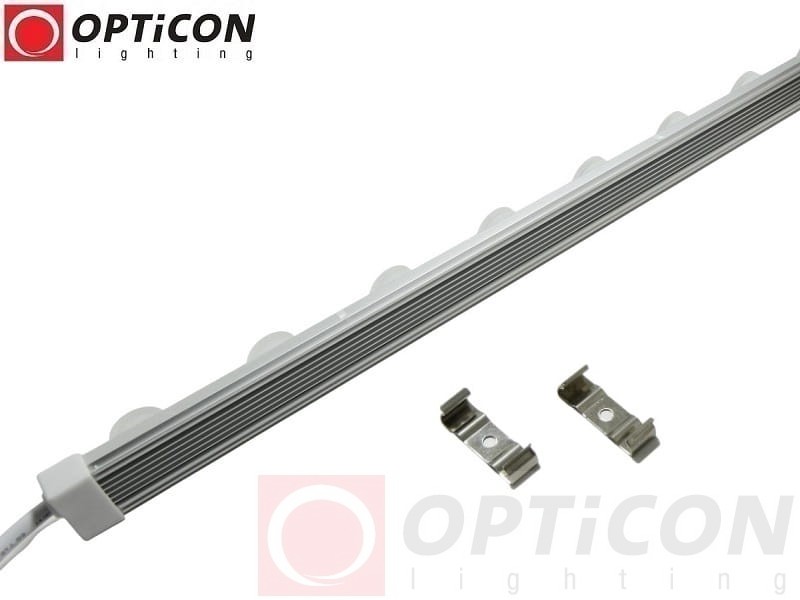

Łatwy montaż – dwa uchwyty w zestawie

Moduł LED OPTICON Edgelight IP67 wyposażono w rozwiązania ułatwiające montaż.

W komplecie znajdują się dwa uchwyty montażowe, umożliwiające trwałe przymocowanie modułu do odpowiedniej konstrukcji.

Profil posiada również wyznaczone miejsca montażowe, pozwalające na mechaniczne mocowanie zgodnie z konstrukcją produktu.

Przykładowe miejsca montażu

• profile kasetonów reklamowych,
• konstrukcje szyldów i tablic świetlnych,
• zabudowy architektoniczne,
• odpowiednio przygotowane profile oświetleniowe,
• elementy konstrukcyjne wewnątrz i na zewnątrz budynków.

Podczas montażu należy unikać uszkodzenia hermetycznej obudowy i wykonywania dodatkowych otworów w miejscach, które mogłyby naruszyć szczelność modułu.

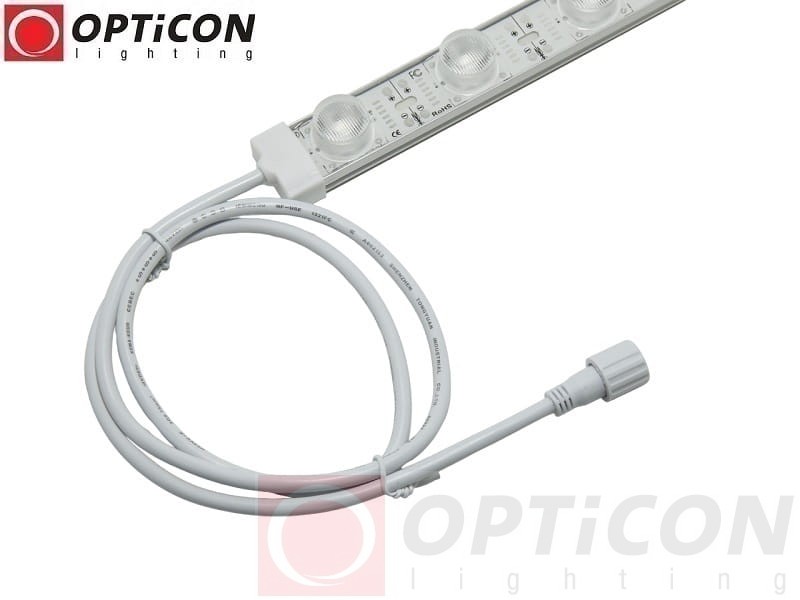

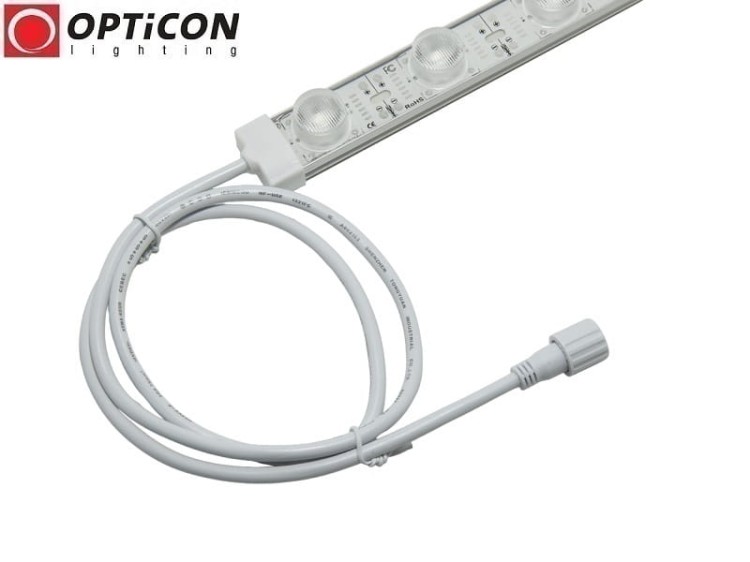

Przewód zasilający 100 cm i złącze DC 5,5/2,1 mm

Moduł wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony złączem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do kompatybilnej instalacji zasilania 12V DC.

Przewód o długości 1 metra umożliwia wygodne prowadzenie instalacji wewnątrz kasetonu reklamowego lub zabudowy oświetleniowej.

Ważne: w instalacjach zewnętrznych należy odpowiednio zabezpieczyć wszystkie połączenia elektryczne przed wilgocią. Standardowe złącze DC 5,5/2,1 mm nie powinno być uznawane za hermetyczne bez potwierdzenia jego klasy ochrony.

Regulacja jasności – współpraca ze sterownikami PWM 12V DC

Moduł LED OPTICON Edgelight 12V 28W umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM przeznaczonego do jednokolorowego oświetlenia LED 12V DC.

Dzięki temu można dostosować intensywność światła do wymagań konkretnej instalacji.

Regulacja jasności jest szczególnie przydatna w:

• kasetonach reklamowych,
• oświetleniu dekoracyjnym,
• oświetleniu architektonicznym,
• podświetleniu witryn sklepowych,
• instalacjach wymagających zmiennej intensywności oświetlenia.

Sprawdź sterowniki LED MONO do regulacji jasności.

Zastosowanie modułu LED OPTICON Edgelight 12V 28W 4000K IP67

Reklama świetlna

• kasetony reklamowe LED typu Edgelight,
• podświetlenie krawędziowe reklam,
• litery przestrzenne o odpowiedniej konstrukcji,
• szyldy reklamowe,
• tablice i pylony reklamowe,
• zewnętrzne konstrukcje reklamowe.

Oświetlenie architektoniczne

• oświetlenie elewacji budynków,
• podświetlenie ścian dekoracyjnych,
• oświetlenie cegły i kamienia naturalnego,
• podświetlenie betonu architektonicznego,
• oświetlenie wysokich ścian,
• oświetlenie filarów i kolumn.

Oświetlenie wnętrz

• oświetlenie przy suficie,
• podświetlenie wnęk,
• oświetlenie za karniszami,
• podświetlenie mebli i zabudów,
• oświetlenie witryn sklepowych,
• oświetlenie ekspozytorów i gablot.

Instalacje techniczne

• instalacje niskonapięciowe 12V DC,
• oświetlenie zabudów technicznych,
• instalacje narażone na wilgoć w granicach dopuszczonych przez IP67,
• indywidualne projekty wymagające kierunkowej optyki LED.

W instalacjach samochodowych należy zastosować odpowiednią stabilizację i zabezpieczenie napięcia. Klasa IP67 nie oznacza przeznaczenia modułu do stałego zanurzenia, dlatego zastosowania akwarystyczne wymagają indywidualnej oceny warunków montażu.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 28W?

Moduł LED OPTICON Edgelight wymaga stabilizowanego napięcia 12V DC.

Moc znamionowa jednego modułu wynosi 28W, a deklarowany pobór prądu 2,4A.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich podłączonych modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. W większych instalacjach należy uwzględnić spadki napięcia na przewodach, temperaturę pracy zasilacza oraz jego dopuszczalne obciążenie.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 28W 4000K IP67

Wymiary modułu LED OPTICON Edgelight IP67

• Długość nominalna części świetlnej: 990 mm.
• Długość całkowita według specyfikacji: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Sekcja cięcia: co 55 mm.
• Długość przewodu zasilającego: 100 cm.

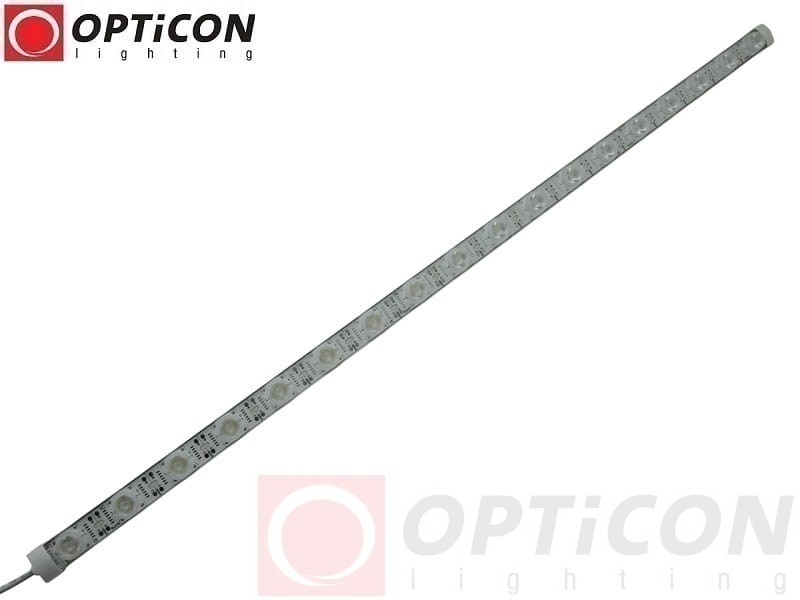

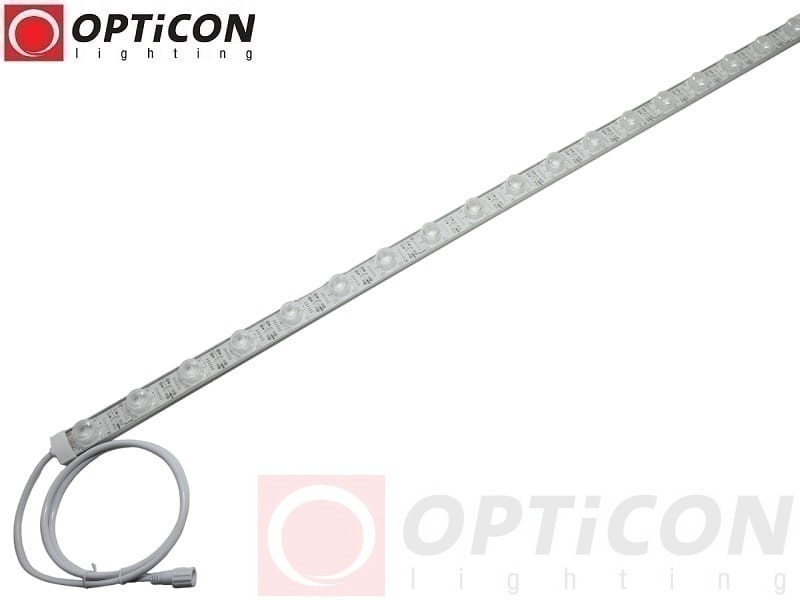

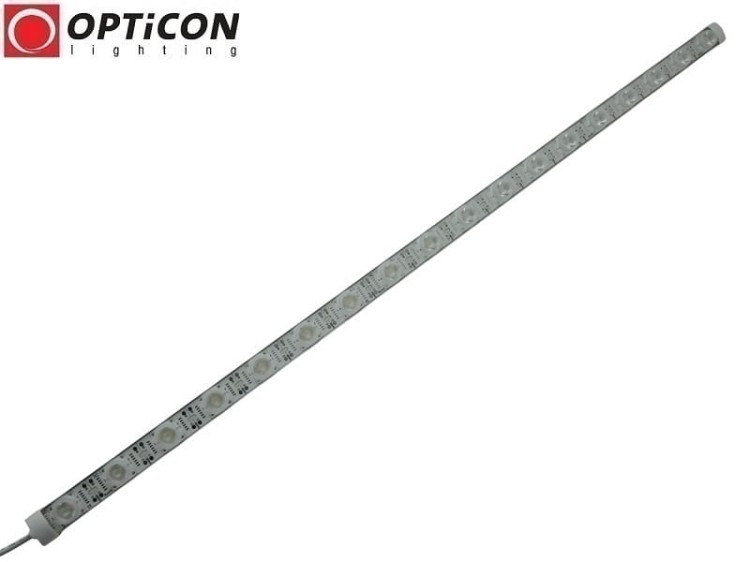

Zdjęcia modułu LED OPTICON Edgelight 12V 28W 4000K IP67

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego podświetlania powierzchni, szczególnie kasetonów reklamowych, szyldów, ścian i elementów architektonicznych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki reklamowej.

Czy moduł można stosować na zewnątrz?

Tak. Moduł posiada stopień ochrony IP67 i może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych. Należy jednak odpowiednio zabezpieczyć złącza i wszystkie połączenia elektryczne.

Czy moduł jest wodoodporny?

Moduł posiada klasę ochrony IP67, która zapewnia ochronę przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach. Nie oznacza to przeznaczenia do stałego zanurzenia.

Jaką barwę światła emituje moduł?

Moduł emituje neutralne białe światło 4000K, odpowiednie do reklamy świetlnej, oświetlenia technicznego i architektonicznego.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczne soczewki o kącie świecenia 10×60°.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać w wyznaczonych miejscach co 55 mm. Po przecięciu należy odpowiednio zabezpieczyć miejsce cięcia, szczególnie jeśli moduł ma być stosowany na zewnątrz.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM 12V DC przeznaczony do jednokolorowego oświetlenia LED.

Jaki zasilacz będzie odpowiedni?

Dla jednego modułu o mocy 28W można zastosować stabilizowany zasilacz 12V DC o mocy co najmniej około 40W, zapewniający odpowiedni zapas.

Jakie są wymiary modułu?

Według przekazanej specyfikacji długość całkowita wynosi 1006 mm, szerokość 27 mm, a wysokość 19 mm. W nazwie produktu podano długość nominalną 990 mm.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 28W 4000K IP67?

Moduł LED OPTICON Edgelight 12V 28W 4000K IP67 to profesjonalne rozwiązanie przeznaczone do instalacji wymagających kierunkowego oświetlenia, wysokiej wydajności świetlnej oraz odporności na pył i wilgoć.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów oraz projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia świetlnego 2160 lm, soczewek 10×60°, neutralnej barwy 4000K, hermetycznej konstrukcji IP67 oraz możliwości cięcia co 55 mm sprawia, że moduł doskonale nadaje się do podświetlania kasetonów reklamowych, szyldów, elewacji i elementów architektonicznych.

Wybierz moduł LED OPTICON Edgelight IP67, jeśli potrzebujesz profesjonalnego, kierunkowego źródła światła 12V DC do reklamy świetlnej i oświetlenia architektonicznego.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować stabilizowany zasilacz 12V DC o odpowiedniej mocy. W celu regulacji jasności można wykorzystać kompatybilny sterownik PWM MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności oświetlenia.

Sterowniki LED MONO

Zasilacze LED 12V DC
