Moduł LED OPTICON Edgelight 12V 28W 3000K IP67 990 mm – EPISTAR SMD3030, soczewki 10×60°

Hermetyczny moduł LED Edgelight 12V do kasetonów reklamowych i oświetlenia architektonicznego

Moduł LED OPTICON Edgelight 12V DC 28W 3000K IP67 to profesjonalny liniowy moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ścian oraz elementów architektonicznych. Dzięki zastosowaniu specjalistycznych soczewek optycznych o kącie świecenia 10×60° moduł pozwala precyzyjnie kierować światło wzdłuż oświetlanej powierzchni.

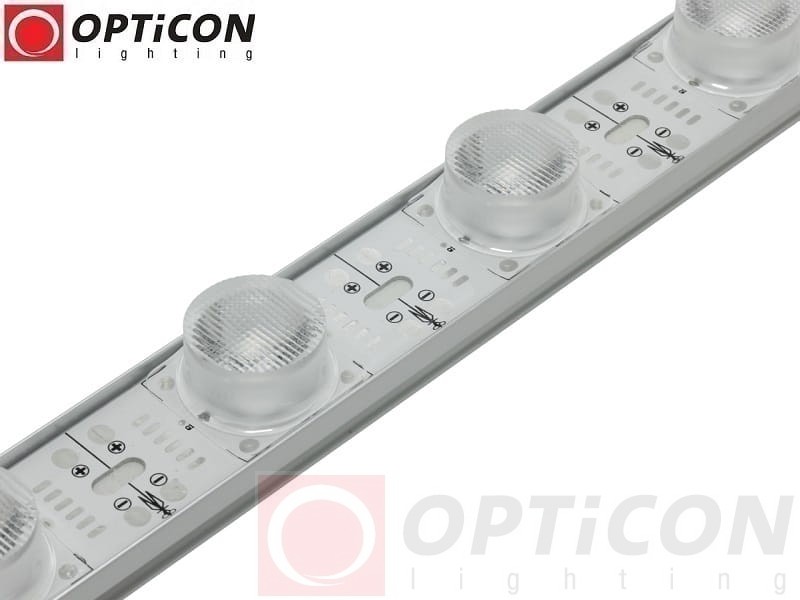

Produkt wyposażono w 18 wysokowydajnych diod LED EPISTAR SMD3030, zapewniających łączny strumień świetlny 2160 lm. Ciepła biała barwa światła 3000K tworzy przyjemny, elegancki efekt wizualny, szczególnie ceniony w oświetleniu dekoracyjnym, architektonicznym i reklamowym.

Najważniejszą cechą modułu jest hermetyczna konstrukcja o stopniu ochrony IP67, zabezpieczająca przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy ochrony. Dzięki temu moduł może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

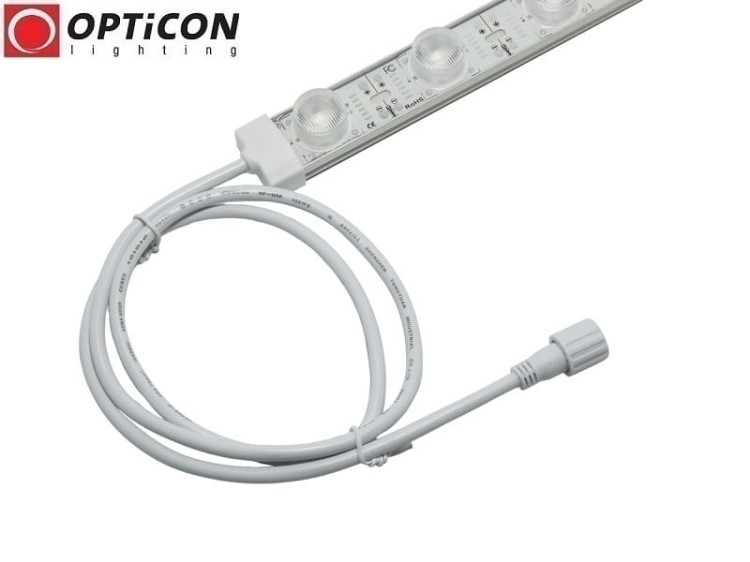

Moduł posiada aluminiową podstawę, przewód zasilający o długości 100 cm zakończony złączem DC 5,5/2,1 mm oraz dwa uchwyty montażowe. Możliwość cięcia w wyznaczonych miejscach co 55 mm ułatwia dopasowanie długości do indywidualnego projektu.

OPTICON – produkt stworzony na podstawie wieloletniego doświadczenia w oświetleniu LED

Hermetyczny moduł LED OPTICON Edgelight IP67 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie rozwiązań przeznaczonych do reklamy świetlnej, oświetlenia architektonicznego oraz profesjonalnych instalacji niskonapięciowych.

Doświadczenie firmy OPTICON pozwoliło opracować produkt łączący wydajne diody EPISTAR SMD3030, specjalistyczną optykę 10×60°, hermetyczną konstrukcję IP67 oraz aluminiową podstawę wspomagającą odprowadzanie ciepła.

Moduł zaprojektowano z myślą o producentach reklam, instalatorach, projektantach oświetlenia i użytkownikach poszukujących trwałego źródła światła do profesjonalnych realizacji.

Najważniejsze zalety modułu LED OPTICON Edgelight IP67

• Technologia Edgelight – kierunkowe podświetlenie powierzchni od krawędzi.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wnikaniem wody w zakresie określonym klasą ochrony.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Moc 28W – wydajne oświetlenie liniowe.
• Strumień świetlny 2160 lm – intensywne światło do zastosowań reklamowych i dekoracyjnych.
• Ciepła biała barwa 3000K – elegancki efekt świetlny.
• 18 diod EPISTAR SMD3030 – profesjonalne źródła światła LED.
• Soczewki 10×60° – kierunkowe rozprowadzenie światła.
• Możliwość cięcia co 55 mm – dopasowanie długości modułu.
• Aluminiowa podstawa – wspomaga odprowadzanie ciepła.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – szybkie podłączenie do kompatybilnej instalacji.
• Dwa uchwyty montażowe w zestawie – łatwy i trwały montaż.
• Możliwość ściemniania – współpraca z odpowiednim sterownikiem PWM 12V DC.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Soczewki Edgelight 10×60° – precyzyjne kierowanie światła

Moduł LED OPTICON został wyposażony w specjalistyczne soczewki optyczne o kącie świecenia 10×60°, które umożliwiają ukierunkowanie strumienia świetlnego wzdłuż oświetlanej powierzchni.

W tradycyjnych modułach LED typu Backlight światło rozchodzi się szerokim kątem, ponieważ źródła światła montowane są zazwyczaj na tylnej ścianie kasetonu reklamowego.

W technologii Edgelight moduły mogą być montowane przy krawędziach konstrukcji, a odpowiednio dobrane soczewki kierują światło w stronę podświetlanej powierzchni.

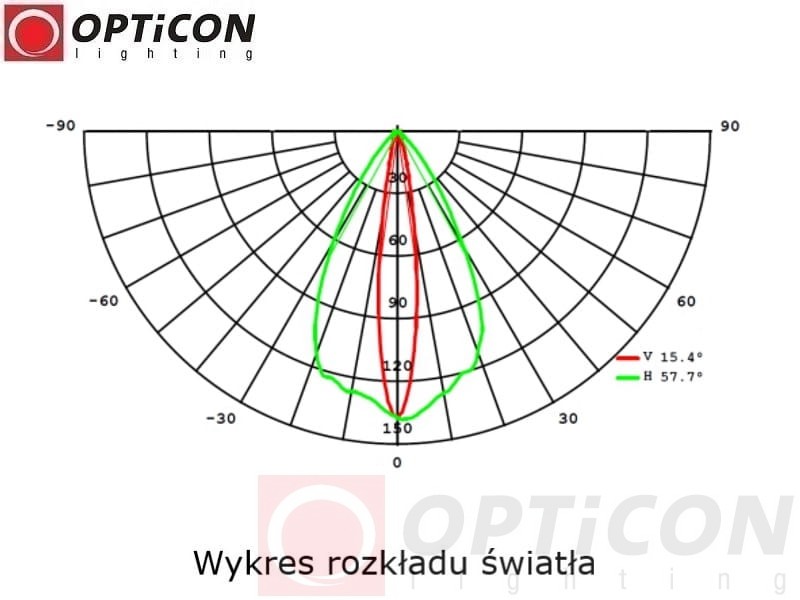

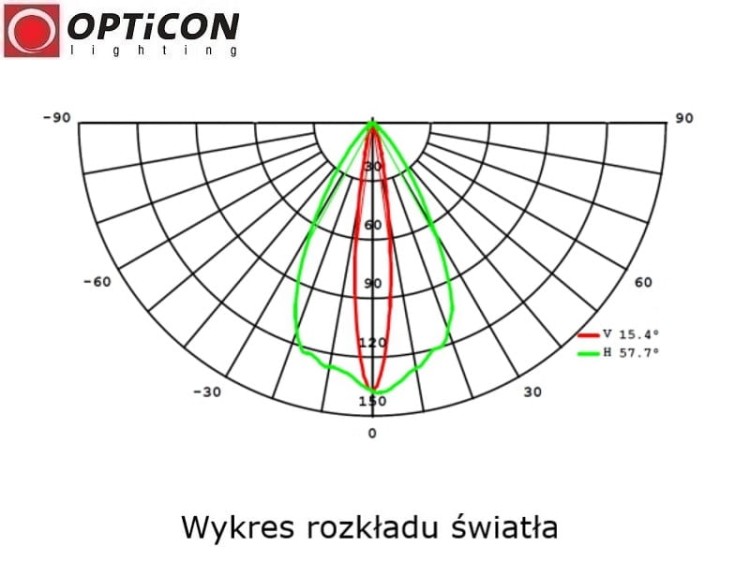

Co oznacza kąt świecenia 10×60°?

• 10° – wąski rozsył światła w jednej płaszczyźnie, pozwalający ograniczyć jego rozpraszanie.
• 60° – szerszy rozsył w drugiej płaszczyźnie, umożliwiający objęcie światłem większej szerokości powierzchni.

Takie rozwiązanie sprawdza się szczególnie przy:

• podświetlaniu kasetonów reklamowych od krawędzi,
• oświetlaniu dużych powierzchni reklamowych,
• kierunkowym oświetleniu ścian,
• podkreślaniu faktury materiałów dekoracyjnych,
• oświetleniu wysokich pomieszczeń,
• tworzeniu liniowych instalacji architektonicznych.

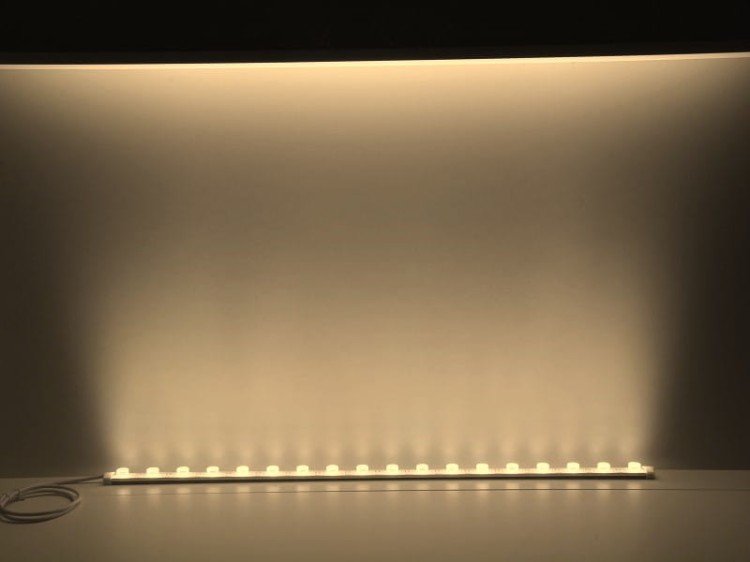

Duży zasięg światła – kierunkowe oświetlenie nawet do około 10 metrów

Dzięki zastosowaniu soczewek 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do kierunkowego oświetlania powierzchni na znacznej odległości.

W odpowiednio zaprojektowanych instalacjach wiązka światła może docierać nawet do około 10 metrów, co pozwala wykorzystać moduł również do oświetlania wysokich ścian i elementów architektonicznych.

Takie rozwiązanie jest przydatne w obiektach handlowych, hotelach, restauracjach, biurach oraz przestrzeniach wystawienniczych.

Ważne: zasięg wiązki światła nie oznacza jednakowego natężenia oświetlenia na całej odległości 10 metrów. Ostateczny efekt zależy od geometrii instalacji, rodzaju powierzchni, ustawienia soczewek i odległości modułu od oświetlanego elementu.

Ciepła biała barwa światła 3000K – eleganckie oświetlenie dekoracyjne

Moduł LED OPTICON Edgelight emituje światło o temperaturze barwowej 3000K, określane jako biała ciepła.

Barwa 3000K zapewnia przyjemny, lekko złocisty odcień światła, który doskonale sprawdza się w instalacjach dekoracyjnych i architektonicznych.

Gdzie najlepiej sprawdza się barwa 3000K?

• podświetlenie eleganckich kasetonów reklamowych,
• oświetlenie elewacji budynków,
• podświetlenie ścian dekoracyjnych,
• oświetlenie wnętrz hoteli i restauracji,
• oświetlenie elementów drewnianych,
• podświetlenie cegły i kamienia naturalnego,
• oświetlenie witryn sklepowych,
• oświetlenie zabudów meblowych,
• tworzenie przytulnych aranżacji świetlnych.

W porównaniu z zimnymi barwami światła 6000K lub 10000K, 3000K pozwala uzyskać cieplejszy, bardziej dekoracyjny efekt wizualny.

Hermetyczna konstrukcja IP67 – moduł LED do zastosowań wewnętrznych i zewnętrznych

Jedną z najważniejszych zalet modułu LED OPTICON jest stopień ochrony IP67.

Oznaczenie IP67 informuje o odporności obudowy na:

• IP6X – wnikanie pyłu.
• IPX7 – skutki krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy ochrony.

Dzięki hermetycznej konstrukcji moduł może być wykorzystywany w odpowiednio wykonanych instalacjach narażonych na wilgoć i warunki atmosferyczne.

Przykładowe zastosowania modułu IP67

• zewnętrzne kasetony reklamowe,
• reklamy świetlne montowane na elewacjach,
• podświetlenie szyldów reklamowych,
• oświetlenie elementów architektonicznych,
• podświetlenie elewacji,
• oświetlenie zewnętrznych konstrukcji reklamowych,
• instalacje techniczne w miejscach narażonych na wilgoć.

Ważne: stopień ochrony IP67 dotyczy fabrycznie szczelnego modułu. Złącza, połączenia elektryczne i zakończenia przewodów również muszą być odpowiednio zabezpieczone przed wodą. Moduł nie jest przeznaczony do stałego zanurzenia.

Podświetlenie kasetonów reklamowych typu Edgelight

Moduł LED OPTICON Edgelight IP67 3000K został zaprojektowany przede wszystkim z myślą o profesjonalnych systemach reklamy świetlnej.

W kasetonach reklamowych typu Edge Light źródła światła umieszczane są przy krawędzi konstrukcji, a kierunkowe soczewki pozwalają rozprowadzać światło wzdłuż powierzchni reklamy.

W zależności od wymiarów kasetonu, rodzaju grafiki i materiału rozpraszającego moduły mogą być montowane:

• wzdłuż jednej krawędzi kasetonu,
• na dwóch przeciwległych krawędziach,
• w odpowiednio dobranych profilach aluminiowych,
• w konstrukcjach reklamowych wymagających kierunkowego oświetlenia.

Zalety zastosowania modułów Edgelight

• możliwość podświetlenia powierzchni od krawędzi,
• precyzyjne kierowanie światła,
• ograniczenie niepotrzebnego rozpraszania światła,
• łatwiejsze rozmieszczenie źródeł światła wzdłuż profili,
• estetyczne oświetlenie reklam,
• możliwość zastosowania w konstrukcjach zewnętrznych dzięki IP67.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, o ile konstrukcja i sposób rozmieszczenia źródeł światła zapewniają właściwy efekt optyczny.

Równomierność podświetlenia zależy od wymiarów kasetonu, materiału rozpraszającego światło, odległości między modułami i sposobu odbicia światła wewnątrz konstrukcji.

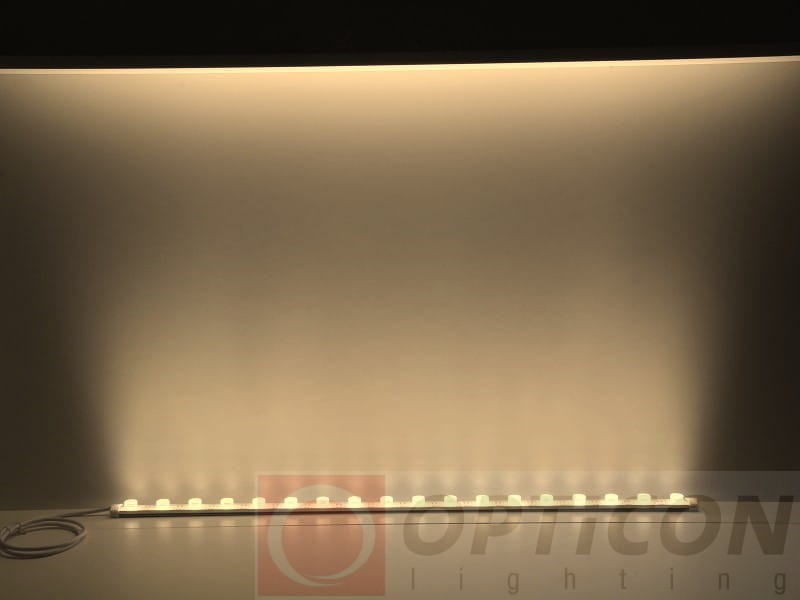

Oświetlenie ścian i elewacji – kierunkowe światło 3000K

Moduł LED OPTICON Edgelight 12V 28W może być również wykorzystywany do oświetlenia ścian, elewacji i elementów architektonicznych.

Soczewki 10×60° pozwalają skierować światło wzdłuż powierzchni, podkreślając jej fakturę i tworząc dekoracyjny efekt świetlny.

Przykładowe zastosowania architektoniczne

• oświetlenie ścian z cegły,
• podświetlenie kamienia naturalnego,
• oświetlenie betonu architektonicznego,
• podkreślenie struktury tynków dekoracyjnych,
• oświetlenie wysokich ścian,
• podświetlenie elewacji budynków,
• oświetlenie filarów i kolumn,
• oświetlenie elementów architektury wnętrz.

Ciepła barwa 3000K szczególnie dobrze komponuje się z naturalnymi materiałami, takimi jak drewno, cegła i kamień.

Oświetlenie przy suficie i za karniszem

Dzięki kierunkowym soczewkom moduł LED OPTICON Edgelight może być montowany w pobliżu sufitu, za karniszem lub w odpowiednio przygotowanej wnęce oświetleniowej.

Światło skierowane wzdłuż ściany pozwala uzyskać efekt odmienny od tradycyjnej taśmy LED o szerokim kącie świecenia.

Rozwiązanie sprawdza się szczególnie przy:

• oświetleniu ścian od góry do dołu,
• podkreślaniu struktury powierzchni,
• tworzeniu liniowych akcentów świetlnych,
• oświetleniu wysokich pomieszczeń,
• dekoracyjnym podświetleniu zabudowy sufitowej.

18 diod EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł LED OPTICON wyposażono w 18 diod EPISTAR SMD3030, rozmieszczonych równomiernie na całej długości części świetlnej.

Łączny strumień świetlny wynosi 2160 lm, co odpowiada deklarowanej wartości 120 lm na jedną diodę.

Parametry świetlne i elektryczne

• Liczba diod LED: 18 szt.
• Typ diod: EPISTAR SMD3030.
• Barwa światła: biała ciepła.
• Temperatura barwowa: 3000K.
• Łączny strumień świetlny: 2160 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa modułu: 28W.
• Pobór prądu modułu: 2,4A według specyfikacji.
• Kąt świecenia: 10×60°.

Aluminiowa konstrukcja wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED, co ma znaczenie dla stabilności parametrów świetlnych i trwałości produktu.

Możliwość cięcia co 55 mm – dopasowanie długości modułu

Moduł LED OPTICON Edgelight został podzielony na 18 sekcji świetlnych.

Każda sekcja zawiera jedną diodę LED i odpowiada odcinkowi o długości około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dopasowując długość do wymiarów kasetonu reklamowego lub instalacji oświetleniowej.

Zalety możliwości cięcia

• precyzyjne dopasowanie długości,
• łatwiejszy montaż w nietypowych konstrukcjach,
• możliwość wykorzystania krótszych odcinków,
• ograniczenie ilości niewykorzystanego materiału,
• większa elastyczność projektowania.

Uwaga dotycząca IP67: przecięcie hermetycznego modułu narusza jego fabryczne zabezpieczenie. Aby skrócony odcinek mógł być stosowany w środowisku wilgotnym, należy prawidłowo zabezpieczyć i uszczelnić miejsce cięcia oraz połączenia elektryczne. Bez odpowiedniego ponownego uszczelnienia nie należy zakładać zachowania stopnia ochrony IP67.

Aluminiowa konstrukcja – skuteczne odprowadzanie ciepła

Podstawę modułu wykonano z profilu aluminiowego, który zapewnia odpowiednią sztywność konstrukcji oraz wspomaga odprowadzanie ciepła z diod LED.

Aluminium stanowi ważny element konstrukcyjny modułu, szczególnie w profesjonalnych instalacjach reklamowych, w których oświetlenie może pracować przez wiele godzin dziennie.

Odpowiednie odprowadzanie ciepła pomaga utrzymać stabilne warunki pracy źródeł światła.

Łatwy montaż – dwa uchwyty montażowe w zestawie

Moduł LED OPTICON Edgelight IP67 został wyposażony w rozwiązania ułatwiające instalację.

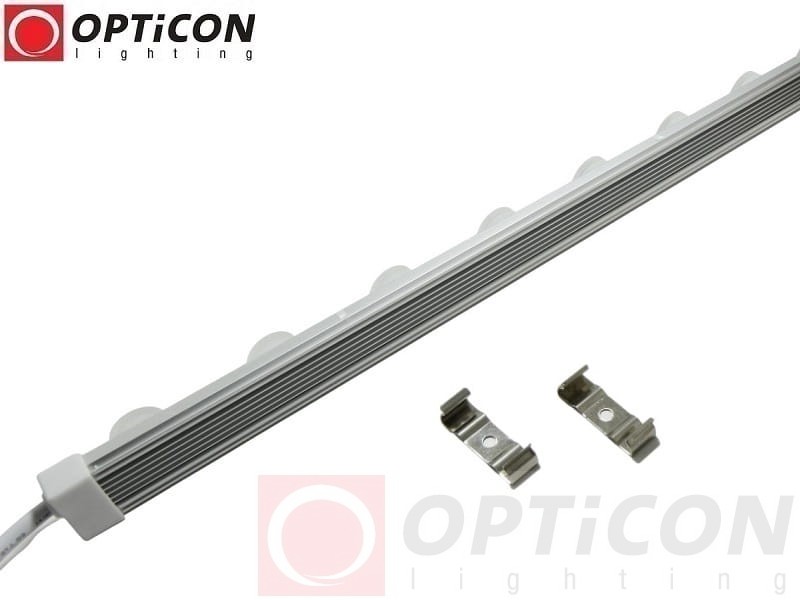

W zestawie znajdują się dwa uchwyty montażowe, które pozwalają na trwałe zamocowanie modułu do odpowiedniej konstrukcji.

Przewidziano również możliwość mechanicznego mocowania profilu w przygotowanych do tego miejscach, zgodnie z zalecanym sposobem montażu.

Możliwe miejsca montażu

• profile kasetonów reklamowych,
• konstrukcje reklamowe,
• zabudowy architektoniczne,
• odpowiednio przygotowane profile oświetleniowe,
• elementy konstrukcyjne wewnątrz i na zewnątrz budynków.

Ważne: podczas montażu nie należy uszkadzać hermetycznej obudowy ani wykonywać dodatkowych otworów w miejscach, które mogłyby naruszyć szczelność modułu.

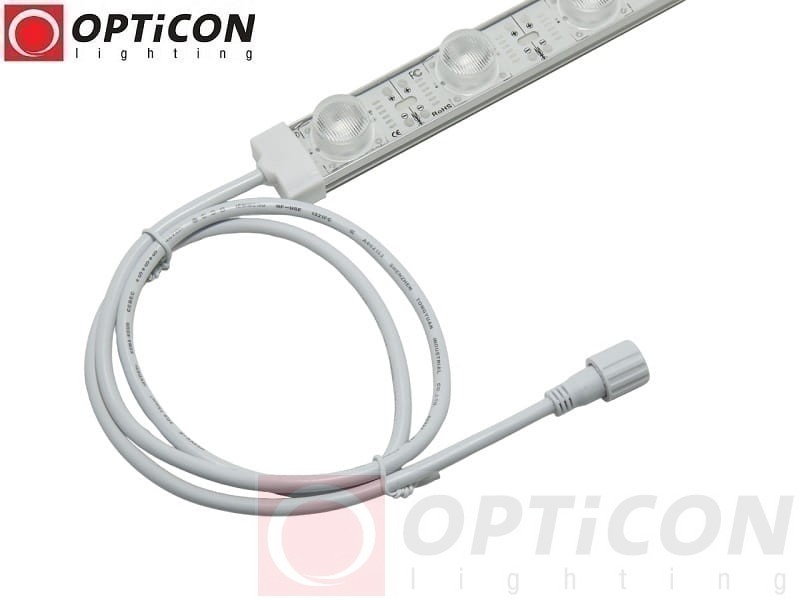

Przewód zasilający 100 cm i złącze DC 5,5/2,1 mm

Moduł wyposażono w przewód zasilający o długości 100 cm, zakończony standardowym złączem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do kompatybilnej instalacji zasilania 12V DC.

Przewód o długości 1 metra pozwala wygodnie poprowadzić zasilanie wewnątrz kasetonu reklamowego lub zabudowy oświetleniowej.

W instalacjach zewnętrznych należy zadbać o odpowiednią szczelność wszystkich połączeń elektrycznych. Samo standardowe złącze DC nie powinno być uznawane za hermetyczne bez potwierdzenia jego klasy ochrony.

Regulacja jasności – współpraca ze sterownikami PWM 12V DC

Moduł LED OPTICON Edgelight 12V 28W umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM 12V DC przeznaczonego do jednokolorowego oświetlenia LED.

Dzięki temu można dostosować intensywność światła do wymagań konkretnej instalacji.

Regulacja jasności przydaje się między innymi w:

• kasetonach reklamowych,
• oświetleniu dekoracyjnym,
• oświetleniu architektonicznym,
• podświetleniu witryn,
• instalacjach wymagających zmiany intensywności światła.

Sprawdź sterowniki LED MONO do regulacji jasności.

Gdzie można zastosować moduł LED OPTICON Edgelight IP67 3000K?

Reklama świetlna

• kasetony reklamowe LED typu Edgelight,
• podświetlenie krawędziowe reklam,
• litery przestrzenne o odpowiedniej konstrukcji,
• szyldy reklamowe,
• tablice i pylony reklamowe,
• zewnętrzne konstrukcje reklamowe.

Oświetlenie architektoniczne

• oświetlenie elewacji budynków,
• podświetlenie ścian dekoracyjnych,
• oświetlenie kamienia naturalnego,
• podświetlenie cegły,
• oświetlenie betonu architektonicznego,
• oświetlenie wysokich ścian,
• podkreślenie elementów architektonicznych.

Oświetlenie wnętrz

• oświetlenie przy suficie,
• podświetlenie wnęk,
• oświetlenie za karniszami,
• podświetlenie mebli,
• oświetlenie witryn sklepowych,
• oświetlenie ekspozytorów i gablot.

Instalacje techniczne i specjalistyczne

• oświetlenie wybranych zabudów technicznych,
• instalacje niskonapięciowe 12V DC,
• oświetlenie przestrzeni narażonych na wilgoć w granicach dopuszczonych przez IP67,
• indywidualne projekty oświetleniowe wymagające kierunkowej optyki.

W instalacjach samochodowych należy zastosować odpowiednie zabezpieczenie i stabilizację napięcia 12V DC. W zastosowaniach akwarystycznych nie należy zakładać przydatności do stałego zanurzenia wyłącznie na podstawie klasy IP67.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 28W?

Moduł LED OPTICON Edgelight wymaga stabilizowanego napięcia 12V DC.

Moc znamionowa jednego modułu wynosi 28W, a deklarowany pobór prądu 2,4A.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich podłączonych modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. Przy projektowaniu instalacji należy uwzględnić również spadki napięcia na przewodach, temperaturę pracy zasilacza i jego dopuszczalne obciążenie.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 28W 3000K IP67

Wymiary modułu LED OPTICON Edgelight IP67

• Długość nominalna części świetlnej: 990 mm.
• Długość całkowita według specyfikacji: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Sekcja cięcia: co 55 mm.
• Długość przewodu zasilającego: 100 cm.

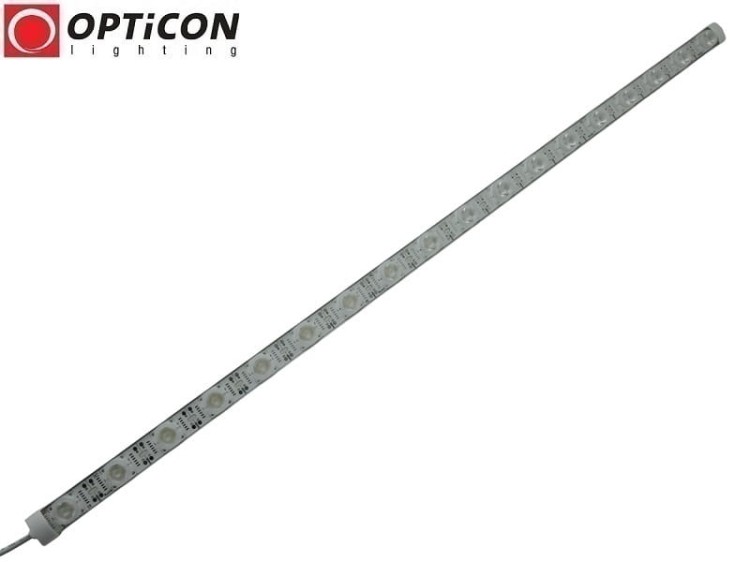

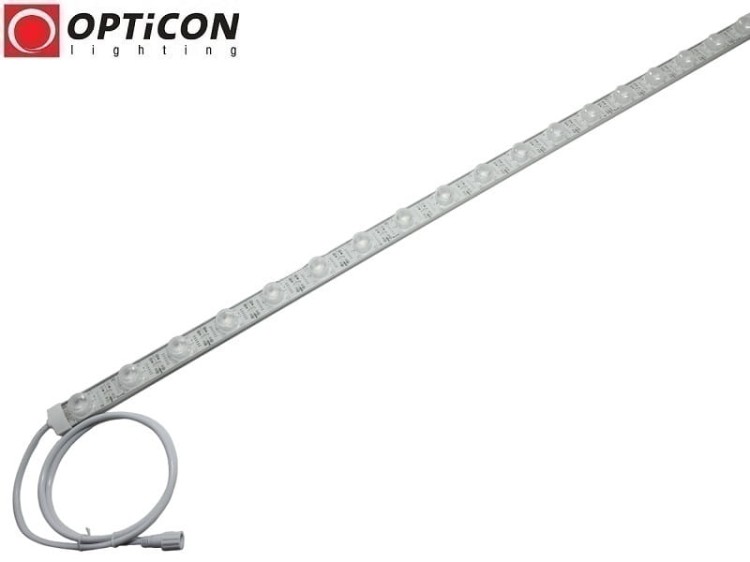

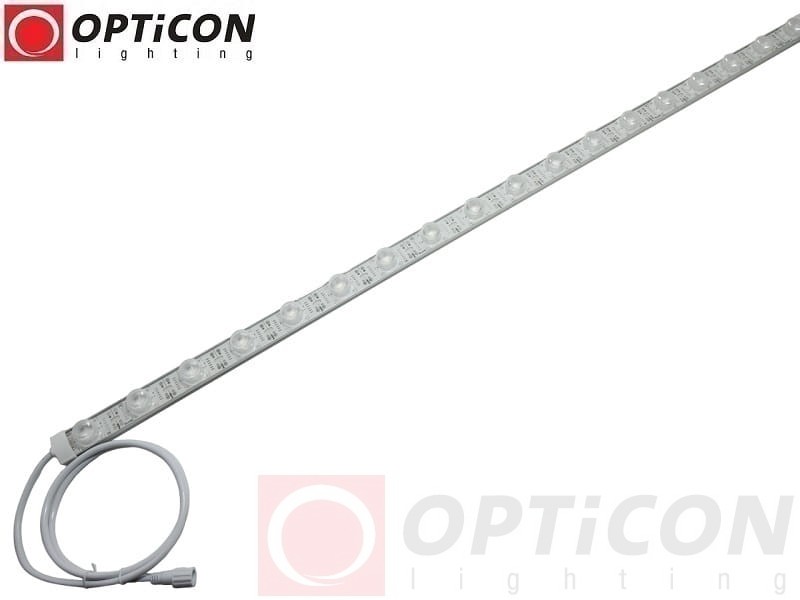

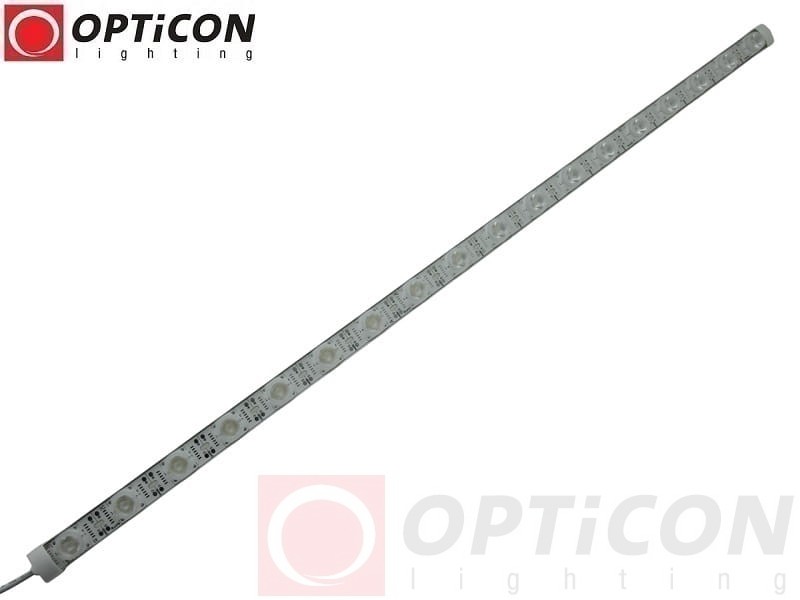

Zdjęcia modułu LED OPTICON Edgelight 12V 28W 3000K IP67

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego podświetlania powierzchni, szczególnie kasetonów reklamowych, ścian i elementów architektonicznych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki.

Czy moduł można montować na zewnątrz?

Tak. Moduł posiada stopień ochrony IP67 i może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych. Należy jednak zabezpieczyć złącza i wszystkie połączenia elektryczne.

Czy moduł jest wodoodporny?

Moduł posiada klasę ochrony IP67, która zapewnia ochronę przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach. Nie oznacza to przeznaczenia do stałego zanurzenia.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło 3000K, odpowiednie do oświetlenia dekoracyjnego i architektonicznego.

Jaki jest kąt świecenia modułu?

Moduł posiada specjalistyczne soczewki o kącie świecenia 10×60°.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać w wyznaczonych miejscach co 55 mm. Po przecięciu konieczne jest odpowiednie zabezpieczenie miejsca cięcia, szczególnie jeżeli moduł ma być używany w warunkach wilgotnych.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM 12V DC przeznaczony do jednokolorowego oświetlenia LED.

Jaki zasilacz będzie odpowiedni?

Dla jednego modułu o mocy 28W można zastosować stabilizowany zasilacz 12V DC o mocy co najmniej około 40W, zapewniający odpowiedni zapas.

Jakie są wymiary modułu?

Według przekazanej specyfikacji długość całkowita wynosi 1006 mm, szerokość 27 mm, a wysokość 19 mm. W nazwie produktu podano długość nominalną 990 mm.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 28W 3000K IP67?

Moduł LED OPTICON Edgelight IP67 12V DC 28W 3000K to profesjonalne rozwiązanie przeznaczone do instalacji wymagających kierunkowego oświetlenia, wysokiej wydajności świetlnej oraz odporności na wilgoć i pył.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów i projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia świetlnego 2160 lm, soczewek 10×60°, ciepłej barwy 3000K, hermetycznej konstrukcji IP67 oraz możliwości cięcia co 55 mm sprawia, że moduł doskonale nadaje się do podświetlania kasetonów reklamowych, ścian, elewacji i elementów dekoracyjnych.

Wybierz moduł LED OPTICON Edgelight IP67, jeżeli potrzebujesz profesjonalnego, kierunkowego źródła światła 12V DC do reklamy świetlnej i oświetlenia architektonicznego.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować stabilizowany zasilacz 12V DC o odpowiedniej mocy. W celu regulacji jasności można wykorzystać kompatybilny sterownik PWM MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności oświetlenia.

Sterowniki LED MONO

Zasilacze LED 12V DC
