Moduł LED OPTICON Edgelight 12V 28W 10000K 990 mm – 2160 lm, EPISTAR SMD3030, soczewki 10×60°

Profesjonalny moduł LED Edgelight 12V do podświetlania kasetonów reklamowych i ścian

Moduł LED OPTICON Edgelight 12V DC 28W 10000K to profesjonalny liniowy moduł oświetleniowy o długości 990 mm, zaprojektowany do kierunkowego podświetlania kasetonów reklamowych, szyldów, ścian, witryn sklepowych oraz elementów dekoracyjnych.

Produkt wyposażono w 18 wydajnych diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 2160 lumenów. Moc znamionowa modułu wynosi 28W, a napięcie zasilania to 12V DC.

Najważniejszym elementem konstrukcji są specjalistyczne soczewki optyczne o kącie świecenia 10×60°. Odpowiednio ukształtowana wiązka światła pozwala kierować oświetlenie wzdłuż powierzchni, co jest szczególnie przydatne w systemach podświetlenia krawędziowego Edge Light.

Dzięki kierunkowej optyce moduł może być wykorzystywany nie tylko w reklamie świetlnej, ale również do podświetlania wysokich ścian, wnęk, sufitów oraz powierzchni architektonicznych.

Bardzo zimna barwa światła 10000K zapewnia wyraziste, biało-niebieskawe oświetlenie, które nadaje reklamom i dekoracjom nowoczesny charakter.

Dodatkową zaletą jest możliwość cięcia modułu co 55 mm, czyli co jedną diodę LED. Pozwala to dopasować długość listwy do wymiarów konkretnej instalacji.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w oświetleniu LED

Moduł LED OPTICON Edgelight 12V DC 990 mm 28W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie rozwiązań stosowanych w reklamie świetlnej, oświetleniu dekoracyjnym i profesjonalnych instalacjach niskonapięciowych.

Doświadczenie zdobyte podczas pracy z różnymi technologiami LED pozwoliło opracować moduł łączący wydajne diody EPISTAR SMD3030, kierunkowe soczewki 10×60°, aluminiową podstawę, możliwość cięcia co jedną diodę oraz wygodne złącza DC.

Produkt został przygotowany z myślą o producentach reklam świetlnych, instalatorach, projektantach oświetlenia oraz osobach poszukujących wydajnego rozwiązania do kierunkowego podświetlania powierzchni.

Najważniejsze zalety modułu LED OPTICON Edgelight 12V 28W 10000K

• Technologia Edgelight – kierunkowe podświetlenie powierzchni.
• Soczewki optyczne 10×60° – precyzyjne kształtowanie wiązki światła.
• Duży zasięg świecenia – możliwość oświetlania powierzchni na znaczne odległości.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• 18 diod EPISTAR SMD3030 – wydajne źródła światła.
• Strumień świetlny 2160 lm – intensywne oświetlenie.
• Moc znamionowa 28W – do profesjonalnych instalacji reklamowych i dekoracyjnych.
• Bardzo zimna barwa światła 10000K – charakterystyczny biało-niebieskawy odcień.
• Długość 990 mm – wygodna do instalacji liniowych.
• Możliwość cięcia co 55 mm – jedna dioda na sekcję.
• Aluminiowa podstawa 1,5 mm – stabilna konstrukcja wspomagająca odprowadzanie ciepła.
• Taśma montażowa 3M – szybkie mocowanie.
• Otwory montażowe – możliwość mechanicznego przykręcenia.
• Dwa złącza DC 5,5/2,1 mm – wygodne podłączenie i rozbudowa instalacji.
• Możliwość regulacji jasności – współpraca ze sterownikami PWM LED MONO.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Soczewki Edgelight 10×60° – kierunkowe światło o dużym zasięgu

Najważniejszą cechą modułu LED OPTICON Edgelight są specjalistyczne soczewki o kącie świecenia 10×60°.

W tradycyjnych modułach LED typu Backlight światło rozchodzi się szerokim kątem, ponieważ źródła światła są najczęściej rozmieszczane na tylnej ścianie kasetonu reklamowego.

W technologii Edgelight zastosowano inne rozwiązanie. Soczewki kierują światło wzdłuż powierzchni, umożliwiając jej podświetlenie od krawędzi.

Kąt świecenia 10×60° oznacza różny rozsył światła w dwóch płaszczyznach:

• 10° – wąska wiązka w jednej płaszczyźnie, umożliwiająca precyzyjne kierowanie światła.
• 60° – szerszy rozsył w drugiej płaszczyźnie, pozwalający objąć światłem większą szerokość powierzchni.

Takie rozwiązanie pozwala skutecznie wykorzystywać światło w instalacjach, w których istotne jest podświetlenie krawędziowe kasetonów reklamowych, oświetlenie ścian i powierzchni dekoracyjnych.

Dlaczego warto wybrać soczewki 10×60°?

• umożliwiają precyzyjne kierowanie światła,
• ograniczają niepotrzebne rozpraszanie strumienia świetlnego,
• pozwalają oświetlać powierzchnie na większą odległość,
• sprawdzają się w kasetonach reklamowych typu Edgelight,
• umożliwiają dekoracyjne oświetlenie ścian,
• pozwalają tworzyć liniowe instalacje świetlne.

Duży zasięg świecenia – możliwość oświetlania ścian nawet do 10 metrów

Dzięki zastosowaniu soczewek 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do kierunkowego oświetlania powierzchni na dużych odległościach.

W odpowiednio zaprojektowanych instalacjach wiązka światła może docierać nawet do około 10 metrów.

Rozwiązanie to jest szczególnie przydatne w przypadku:

• oświetlania wysokich ścian,
• podświetlania powierzchni dekoracyjnych,
• oświetlenia elementów architektonicznych,
• tworzenia efektów świetlnych w wysokich pomieszczeniach,
• kierunkowego podświetlania powierzchni reklamowych.

Ważne: zasięg wiązki nie oznacza jednakowej jasności na całej odległości 10 metrów. Ostateczny efekt zależy od sposobu montażu, ustawienia soczewek, rodzaju powierzchni oraz wymaganego natężenia oświetlenia.

Podświetlenie kasetonów reklamowych typu Edgelight

Moduł LED OPTICON Edgelight 990 mm został zaprojektowany z myślą o profesjonalnym podświetlaniu kasetonów reklamowych.

W systemach Edgelight moduły LED montowane są wzdłuż krawędzi konstrukcji. Specjalistyczne soczewki kierują światło wzdłuż powierzchni kasetonu, umożliwiając podświetlenie grafiki bez konieczności rozmieszczania modułów na całej tylnej ścianie.

W zależności od konstrukcji reklamy moduły mogą być montowane po jednej stronie lub po dwóch przeciwległych stronach kasetonu.

Zalety podświetlenia krawędziowego

• możliwość montażu modułów przy krawędziach reklamy,
• efektywne wykorzystanie kierunkowego strumienia świetlnego,
• estetyczne podświetlenie grafiki,
• możliwość oświetlania większych powierzchni,
• ograniczenie liczby źródeł światła na tylnej ścianie kasetonu,
• łatwiejsze prowadzenie instalacji wzdłuż profili reklamowych.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, przy odpowiednim doborze konstrukcji i rozmieszczenia źródeł światła.

Równomierność podświetlenia zależy od wymiarów kasetonu, materiału rozpraszającego światło, odległości między modułami oraz sposobu odbicia światła wewnątrz konstrukcji.

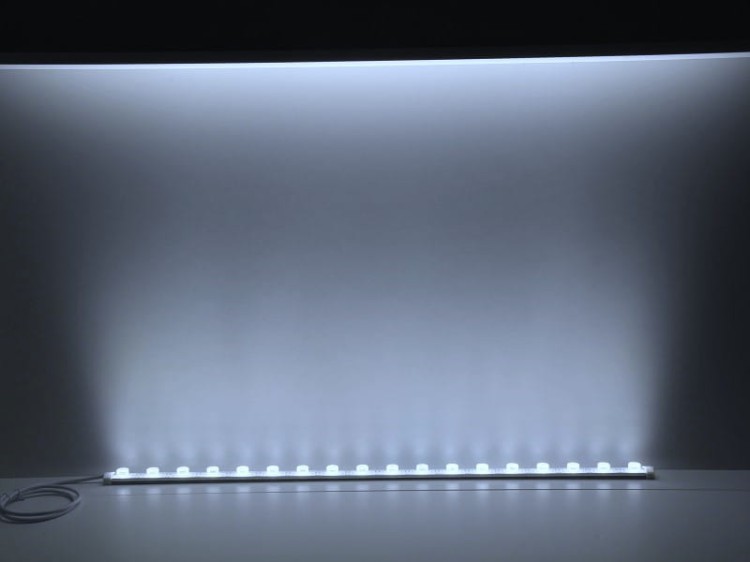

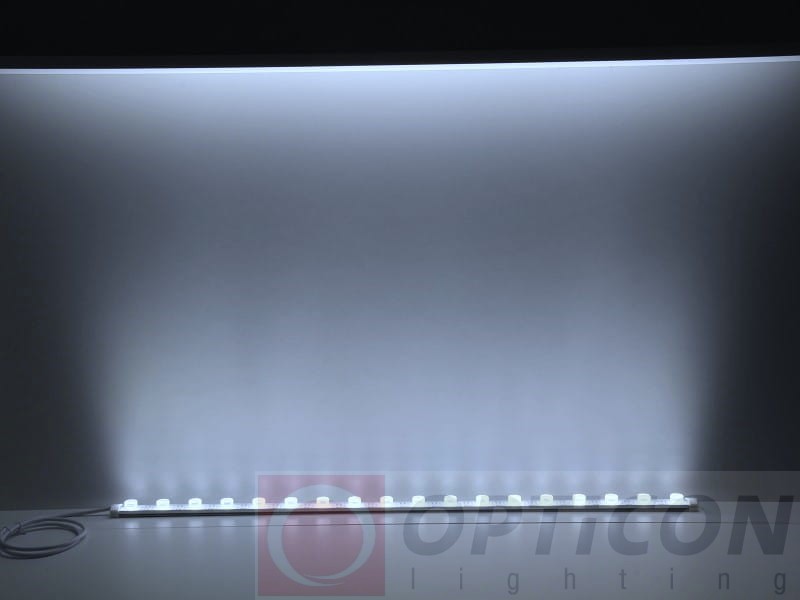

Oświetlenie ścian – efekt dekoracyjny z wykorzystaniem soczewek 10×60°

Moduł LED OPTICON Edgelight 10×60° nadaje się również do tworzenia kierunkowego oświetlenia ścian.

Po zamontowaniu modułu przy suficie, za karniszem lub w odpowiednio dobranym profilu oświetleniowym światło może być skierowane wzdłuż powierzchni ściany.

Takie rozwiązanie pozwala podkreślić strukturę materiałów wykończeniowych i uzyskać efekt dekoracyjny.

Przykładowe zastosowania

• podświetlenie ścian dekoracyjnych,
• oświetlenie ścian z cegły i kamienia,
• podkreślenie struktury betonu architektonicznego,
• oświetlenie tynków dekoracyjnych,
• podświetlenie wysokich pomieszczeń,
• oświetlenie ścian w hotelach i restauracjach,
• oświetlenie korytarzy i przestrzeni reprezentacyjnych,
• podświetlenie powierzchni za karniszami.

Oświetlenie przy suficie i za karniszem

Dzięki liniowej konstrukcji i kierunkowym soczewkom moduł LED OPTICON może być montowany wzdłuż sufitu, za karniszem lub w specjalnie przygotowanej wnęce oświetleniowej.

Światło skierowane wzdłuż ściany pozwala uzyskać efekt odmienny od standardowych taśm LED o szerokim kącie świecenia.

Moduł może być wykorzystywany do:

• oświetlenia ściany od góry do dołu,
• podkreślenia faktury powierzchni,
• tworzenia liniowych akcentów świetlnych,
• oświetlenia wysokich ścian,
• dekoracyjnego oświetlenia wnętrz.

18 diod LED EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł wyposażono w 18 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 990 mm.

Łączny strumień świetlny wynosi 2160 lumenów, co pozwala uzyskać intensywne oświetlenie odpowiednie do zastosowań reklamowych, dekoracyjnych i technicznych.

Parametry świetlne modułu

• Liczba diod LED: 18 szt.
• Producent diod: EPISTAR.
• Typ diod: SMD3030.
• Strumień świetlny całego modułu: 2160 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa: 28W.
• Pobór prądu: 2,4A.
• Temperatura barwowa: 10000K.
• Kąt świecenia: 10×60°.

Połączenie wydajnych diod LED i kierunkowej optyki umożliwia wykorzystanie strumienia świetlnego tam, gdzie istotne jest oświetlenie wzdłuż określonej powierzchni.

Bardzo zimna barwa światła 10000K – biało-niebieskawy efekt

Temperatura barwowa 10000K oznacza bardzo zimną białą barwę światła o charakterystycznym, lekko niebieskawym odcieniu.

Światło 10000K wyróżnia się chłodnym wyglądem i doskonale sprawdza się w nowoczesnych reklamach świetlnych, witrynach sklepowych, ekspozytorach oraz instalacjach dekoracyjnych, w których pożądany jest wyrazisty efekt wizualny.

Gdzie sprawdzi się barwa 10000K?

• nowoczesne kasetony reklamowe,
• podświetlenie grafik reklamowych,
• witryny sklepowe,
• oświetlenie ekspozytorów,
• podświetlenie elementów dekoracyjnych,
• instalacje świetlne o chłodnej kolorystyce,
• oświetlenie techniczne,
• podświetlenie ścian i elementów architektonicznych.

Warto wiedzieć: barwa 10000K ma znacznie chłodniejszy charakter niż standardowa biel neutralna 4000K czy zimna biel 6000K. Nie oznacza to automatycznie większej jasności ani lepszego odwzorowania kolorów – parametry te zależą od strumienia świetlnego i współczynnika CRI.

Możliwość cięcia co 55 mm – jedna dioda LED na sekcję

Moduł LED OPTICON Edgelight został podzielony na 18 niezależnych sekcji.

Każda sekcja zawiera jedną diodę LED i ma długość około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dopasowując jego długość do wymiarów konkretnej instalacji.

Po przecięciu poszczególne sekcje mogą być zasilane niezależnie napięciem 12V DC, po wykonaniu odpowiednich połączeń elektrycznych.

Zalety możliwości cięcia

• precyzyjne dopasowanie długości modułu,
• łatwiejszy montaż w nietypowych konstrukcjach,
• możliwość wykorzystania krótszych odcinków,
• ograniczenie ilości niewykorzystanego materiału,
• większa elastyczność podczas projektowania instalacji.

Ważne: moduł należy przecinać wyłącznie w miejscach do tego przeznaczonych. Przed wykonaniem cięcia należy odłączyć zasilanie.

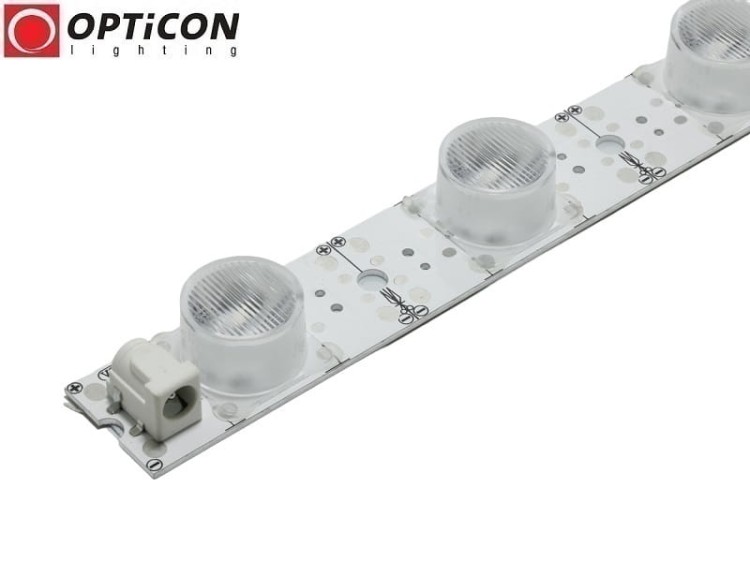

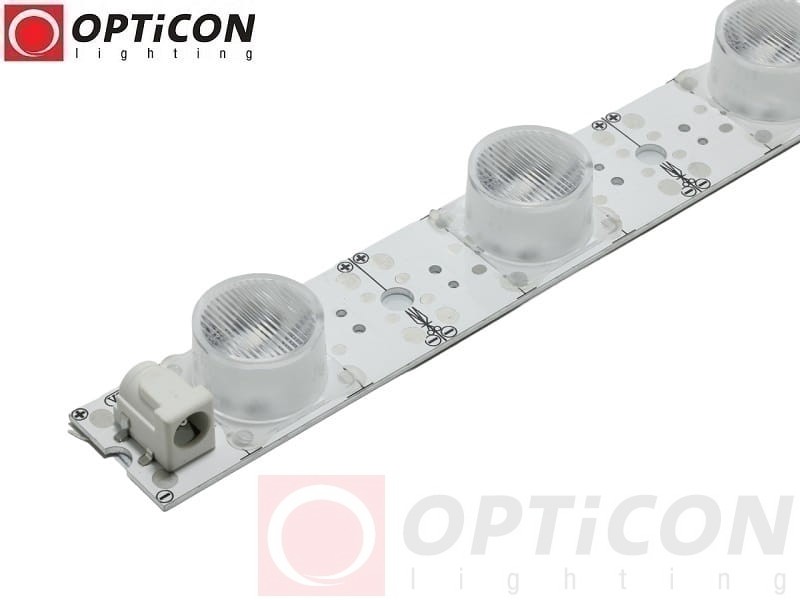

Dwa złącza DC 5,5/2,1 mm – wygodne podłączenie i rozbudowa instalacji

Moduł LED OPTICON Edgelight posiada dwa fabryczne złącza DC 5,5/2,1 mm, umieszczone na obu końcach listwy.

Rozwiązanie to ułatwia podłączenie zasilania oraz projektowanie instalacji składających się z kilku modułów LED.

Przy łączeniu kolejnych modułów należy uwzględnić łączny pobór prądu, dopuszczalną obciążalność złączy i przewodów oraz spadki napięcia.

W rozbudowanych instalacjach może być konieczne doprowadzenie zasilania w kilku punktach.

Aluminiowy profil 1,5 mm – odprowadzanie ciepła i stabilna konstrukcja

Moduł został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji i wspomaga odprowadzanie ciepła generowanego przez diody LED.

Odpowiednie warunki cieplne mają istotne znaczenie dla trwałości i stabilności pracy oświetlenia LED.

Smukła konstrukcja modułu umożliwia montaż w kasetonach reklamowych, profilach oświetleniowych i specjalnie przygotowanych zabudowach.

Łatwy montaż – taśma 3M i otwory montażowe

Na spodzie modułu LED OPTICON Edgelight znajduje się taśma montażowa 3M, która ułatwia mocowanie do odpowiednio przygotowanego podłoża.

Dodatkowo każda sekcja posiada otwór montażowy, umożliwiający mechaniczne przykręcenie modułu.

Możliwe sposoby montażu

• Montaż na taśmie 3M – szybkie przyklejenie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż w profilu aluminiowym – instalacja w odpowiednio dobranym profilu lub konstrukcji oświetleniowej.
• Montaż krawędziowy – umieszczenie modułu wzdłuż krawędzi kasetonu reklamowego.

Regulacja jasności – współpraca ze sterownikami PWM LED MONO 12V

Moduł LED OPTICON Edgelight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika PWM LED MONO.

Dzięki temu można dopasować intensywność światła do rodzaju reklamy, ekspozycji lub oświetlanej powierzchni.

Regulacja jasności jest szczególnie przydatna w instalacjach dekoracyjnych, oświetleniu wnętrz oraz podświetlaniu ścian.

Sprawdź sterowniki i ściemniacze LED MONO w sklepie.

Przykładowe zastosowania modułu LED OPTICON Edgelight 10×60°

Reklama świetlna

• kasetony reklamowe Edgelight,
• podświetlenie krawędziowe reklam,
• podświetlenie szyldów,
• pylony reklamowe,
• litery przestrzenne o odpowiedniej konstrukcji,
• podświetlane tablice informacyjne.

Oświetlenie architektoniczne

• podświetlenie ścian,
• oświetlenie wysokich pomieszczeń,
• oświetlenie powierzchni dekoracyjnych,
• podświetlenie wnęk,
• oświetlenie ścian za karniszami,
• oświetlenie przy suficie,
• podświetlenie elementów architektonicznych.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie witryn sklepowych,
• oświetlenie ekspozytorów,
• podświetlenie mebli,
• oświetlenie gablot,
• podświetlenie zabudowy handlowej.

Oświetlenie techniczne i specjalistyczne

• kierunkowe oświetlenie powierzchni,
• instalacje techniczne 12V DC,
• indywidualne projekty oświetleniowe,
• wybrane zastosowania w pojazdach z odpowiednio stabilizowanym zasilaniem 12V DC,
• oświetlenie dekoracyjne i specjalistyczne w suchych pomieszczeniach.

Ważne: moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych pomieszczeń. Nie należy montować go bezpośrednio w miejscach narażonych na wodę, kondensację pary wodnej lub opady atmosferyczne bez odpowiedniej dodatkowej obudowy ochronnej.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 28W?

Moduł LED OPTICON Edgelight wymaga zasilania napięciem 12V DC.

Moc znamionowa jednego modułu wynosi 28W, a deklarowany pobór prądu około 2,4A.

Do prawidłowej pracy należy zastosować stabilizowany zasilacz LED 12V DC o odpowiedniej mocy, uwzględniający zapas na warunki pracy instalacji.

Przykładowy dobór zasilacza

Podane moce są wartościami orientacyjnymi. Przy projektowaniu instalacji należy uwzględnić również warunki pracy zasilacza, długość przewodów, spadki napięcia i łączny pobór prądu.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 28W 10000K

Wymiary modułu LED OPTICON Edgelight

• Długość: 990 mm.
• Szerokość: 25 mm.
• Wysokość: 16 mm.
• Grubość podstawy aluminiowej: 1,5 mm.
• Sekcja cięcia: 55 mm.

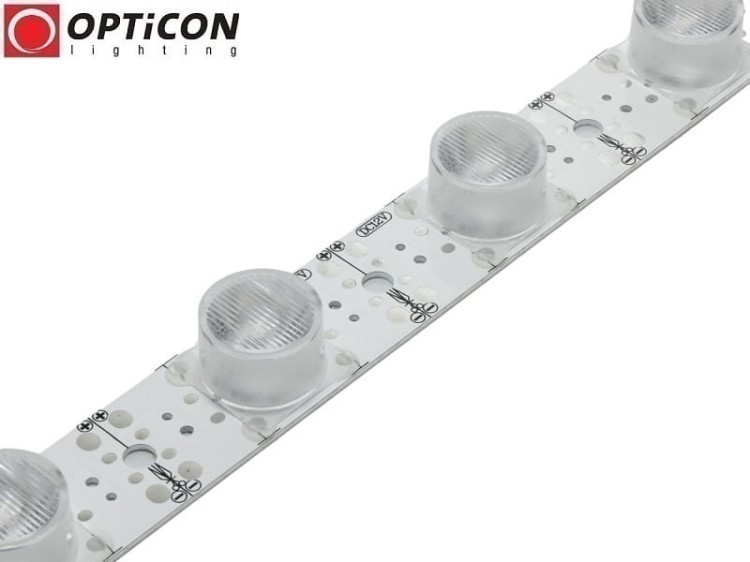

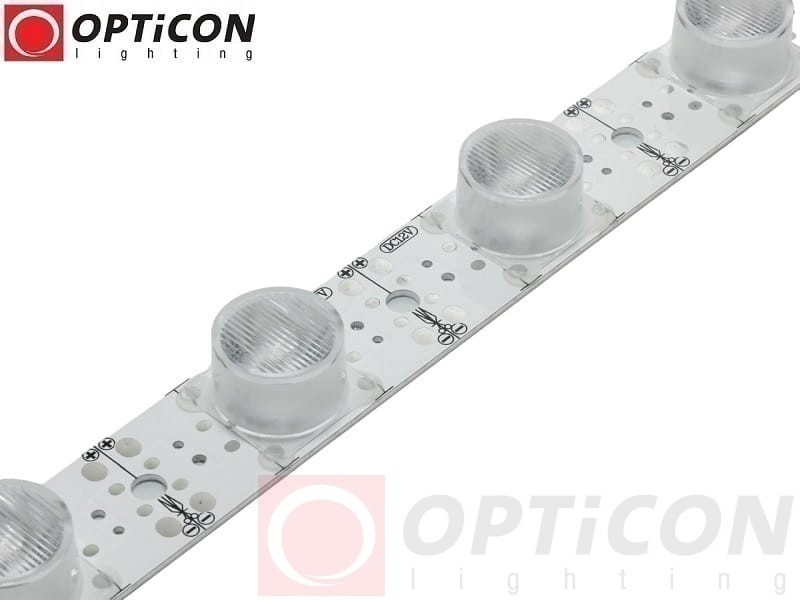

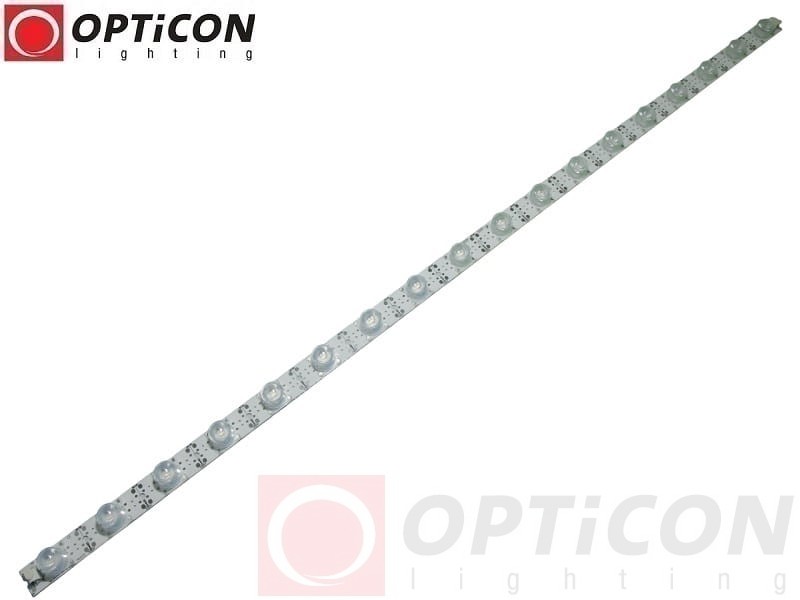

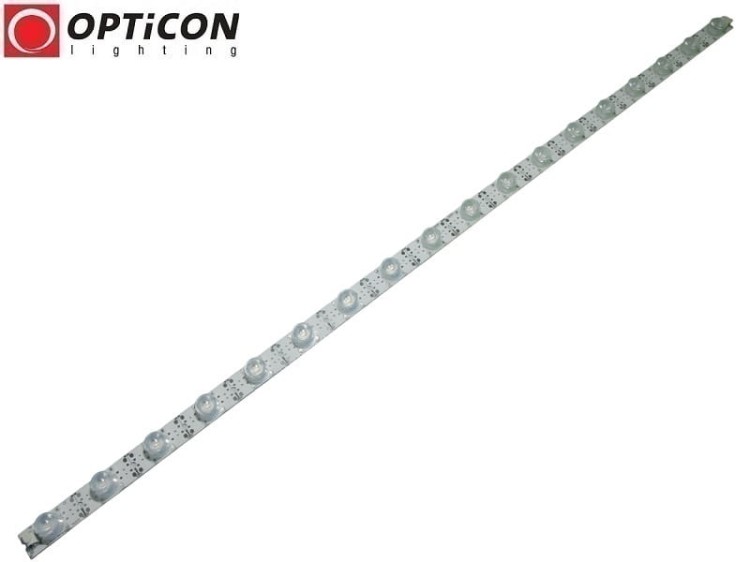

Zdjęcia modułu LED OPTICON Edgelight 12V 10000K

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego oświetlania powierzchni, szczególnie do podświetlania krawędziowego kasetonów reklamowych, ścian i elementów dekoracyjnych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki.

Jaki jest kąt świecenia modułu?

Moduł posiada specjalistyczne soczewki o kącie świecenia 10×60°.

Czy moduł może oświetlać ścianę na odległość 10 metrów?

W odpowiednich warunkach kierunkowa wiązka światła może docierać na taką odległość. Równomierność i intensywność oświetlenia zależą jednak od sposobu montażu oraz parametrów powierzchni.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać co 55 mm, czyli co jedną diodę LED, w wyznaczonych miejscach.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM LED MONO 12V DC.

Czy moduł można montować na zewnątrz?

Moduł posiada stopień ochrony IP20, dlatego jest przeznaczony do suchych pomieszczeń. Zastosowanie w miejscach narażonych na wilgoć wymaga odpowiedniej dodatkowej obudowy ochronnej.

Jakie są wymiary modułu?

Wymiary modułu wynoszą 990 × 25 × 16 mm.

Jakie diody LED zastosowano?

Moduł wyposażono w 18 diod LED EPISTAR SMD3030.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 28W 10000K?

Moduł LED OPTICON Edgelight 12V DC 990 mm 28W 10000K to rozwiązanie przeznaczone do instalacji, w których wymagane jest precyzyjne kierowanie światła.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów i projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia świetlnego 2160 lm, soczewek 10×60°, aluminiowej konstrukcji, możliwości cięcia co 55 mm oraz dwóch złączy DC 5,5/2,1 mm sprawia, że moduł jest praktycznym rozwiązaniem do podświetlania kasetonów reklamowych, ścian, witryn i powierzchni dekoracyjnych.

Wybierz moduł LED OPTICON Edgelight 10000K, jeśli potrzebujesz bardzo zimnego, kierunkowego światła do podświetlenia krawędziowego i profesjonalnych instalacji liniowych.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować odpowiedni zasilacz 12V DC. W celu regulacji jasności można wykorzystać kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności modułów LED 12V.

Sterowniki LED MONO

Zasilacze LED 12V DC
