Moduł LED OPTICON Edgelight 12V DC 990 mm 28W 4000K – 18x EPISTAR SMD3030, 2160 lm, soczewki 10×60°

Profesjonalny moduł LED Edgelight 12V 28W – kierunkowe podświetlenie kasetonów reklamowych i ścian

Moduł LED OPTICON Edgelight 12V DC 28W 4000K to profesjonalny liniowy moduł oświetleniowy o długości 990 mm, przeznaczony do krawędziowego podświetlania kasetonów reklamowych, szyldów, witryn sklepowych, ścian oraz powierzchni dekoracyjnych.

Moduł został wyposażony w 18 wydajnych diod LED EPISTAR SMD3030, które generują łączny strumień świetlny 2160 lumenów. Moc znamionowa wynosi 28W, a wymagane napięcie zasilania to 12V DC.

Najważniejszą cechą modułu są specjalistyczne soczewki optyczne o kącie świecenia 10×60°. Dzięki nim światło jest kierowane w wąskiej, wydłużonej wiązce, co umożliwia efektywne oświetlanie powierzchni wzdłuż ich długości.

W przeciwieństwie do standardowych modułów LED Backlight, które świecą szerokim kątem, konstrukcja Edgelight pozwala precyzyjnie skierować światło w określonym kierunku. Jest to szczególnie przydatne przy podświetlaniu kasetonów reklamowych od krawędzi oraz oświetlaniu wysokich ścian.

Zastosowana neutralna barwa światła 4000K zapewnia naturalny wygląd oświetlanych powierzchni i stanowi uniwersalne rozwiązanie do reklam, sklepów, pomieszczeń komercyjnych oraz nowoczesnych wnętrz.

Dodatkową zaletą jest możliwość cięcia modułu co 55 mm, czyli co jedną diodę LED. Dzięki temu długość listwy można dopasować do konkretnego projektu.

OPTICON – produkt oparty na wieloletnim doświadczeniu w oświetleniu LED

Moduł LED OPTICON Edgelight 12V DC 990 mm 28W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie rozwiązań stosowanych w reklamie świetlnej, oświetleniu dekoracyjnym oraz profesjonalnych instalacjach niskonapięciowych.

Doświadczenie w projektowaniu i doborze technologii LED pozwoliło połączyć w jednym produkcie wydajne diody EPISTAR SMD3030, kierunkowe soczewki 10×60°, aluminiową podstawę, możliwość cięcia co jedną diodę oraz wygodne złącza DC.

Takie rozwiązanie odpowiada na potrzeby producentów kasetonów reklamowych, instalatorów oświetlenia, projektantów wnętrz oraz wykonawców specjalistycznych instalacji LED.

Najważniejsze zalety modułu LED OPTICON Edgelight 12V 28W 4000K

• Profesjonalna technologia Edgelight – kierunkowe podświetlenie powierzchni.
• Soczewki optyczne 10×60° – precyzyjnie ukształtowana wiązka światła.
• Duży zasięg świecenia – możliwość kierowania światła na znaczne odległości.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• 18 diod LED EPISTAR SMD3030 – wydajne źródła światła.
• Strumień świetlny 2160 lm – intensywne oświetlenie.
• Moc znamionowa 28W – do profesjonalnych instalacji reklamowych i dekoracyjnych.
• Neutralna barwa światła 4000K – uniwersalne oświetlenie.
• Długość 990 mm – wygodna do liniowego podświetlania większych powierzchni.
• Możliwość cięcia co 55 mm – jedna dioda na sekcję.
• Aluminiowa podstawa o grubości 1,5 mm – stabilna konstrukcja wspomagająca odprowadzanie ciepła.
• Taśma montażowa 3M – szybki montaż na odpowiednio przygotowanej powierzchni.
• Otwory montażowe – możliwość trwałego przykręcenia modułu.
• Dwa złącza DC 5,5/2,1 mm – wygodne podłączenie i rozbudowa instalacji.
• Możliwość ściemniania – regulacja jasności za pomocą sterownika PWM LED MONO.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Soczewki Edgelight 10×60° – precyzyjne kierowanie światła

Najważniejszym elementem konstrukcji modułu LED OPTICON są specjalistyczne soczewki o kącie świecenia 10×60°.

W tradycyjnych modułach LED światło rozchodzi się zazwyczaj szeroko, co jest korzystne przy bezpośrednim podświetlaniu powierzchni. W technologii Edgelight zastosowano inne rozwiązanie – soczewki kierują światło wzdłuż oświetlanej powierzchni.

Kąt świecenia 10×60° oznacza, że wiązka ma różną szerokość w dwóch płaszczyznach:

• 10° – wąski rozsył światła w jednej płaszczyźnie, pozwalający precyzyjnie kierować wiązkę.
• 60° – szerszy rozsył w drugiej płaszczyźnie, umożliwiający rozprowadzenie światła na większej szerokości.

Takie rozwiązanie umożliwia wykorzystanie modułu do podświetlania krawędziowego kasetonów reklamowych, oświetlania ścian, powierzchni dekoracyjnych i elementów architektonicznych.

Dlaczego warto wybrać moduł LED z soczewkami 10×60°?

• umożliwia precyzyjne ukierunkowanie światła,
• ogranicza niepotrzebne rozpraszanie światła poza oświetlaną powierzchnię,
• pozwala oświetlać powierzchnie na większą odległość,
• sprawdza się w kasetonach reklamowych typu Edgelight,
• umożliwia tworzenie efektownego oświetlenia ścian,
• pozwala projektować liniowe instalacje oświetleniowe.

Zasięg świecenia nawet do 10 metrów – oświetlenie wysokich ścian

Dzięki zastosowaniu soczewek 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do kierunkowego oświetlania powierzchni na dużej odległości.

W odpowiednio zaprojektowanych instalacjach wiązka światła może docierać nawet do 10 metrów.

Jest to szczególnie interesujące w przypadku:

• oświetlania wysokich ścian,
• podświetlania powierzchni dekoracyjnych,
• oświetlania elementów architektonicznych,
• tworzenia efektów świetlnych w wysokich pomieszczeniach,
• oświetlania długich powierzchni reklamowych.

Ważne: zasięg wiązki nie oznacza jednakowej jasności na całej odległości 10 metrów. Rzeczywisty efekt zależy od sposobu montażu, kąta ustawienia, rodzaju powierzchni oraz wymaganego natężenia oświetlenia.

Moduł LED Edgelight do kasetonów reklamowych – podświetlenie krawędziowe

Moduł LED OPTICON Edgelight 990 mm został zaprojektowany z myślą o profesjonalnym podświetlaniu kasetonów reklamowych.

W systemach Edgelight moduły LED montowane są wzdłuż krawędzi konstrukcji reklamowej. Specjalistyczne soczewki kierują światło wzdłuż powierzchni kasetonu, umożliwiając podświetlenie grafiki bez konieczności rozmieszczania modułów na całej tylnej ścianie.

W zależności od konstrukcji reklamy moduły mogą być montowane po jednej stronie lub po dwóch przeciwległych stronach kasetonu.

Zalety podświetlenia krawędziowego Edgelight

• możliwość montażu modułów przy krawędziach reklamy,
• efektywne wykorzystanie kierunkowego strumienia świetlnego,
• estetyczne podświetlenie grafiki,
• możliwość oświetlania większych powierzchni,
• ograniczenie liczby źródeł światła na tylnej ścianie kasetonu,
• łatwiejsze prowadzenie instalacji wzdłuż profili reklamowych.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, przy odpowiednim doborze konstrukcji i rozmieszczenia źródeł światła.

Ostateczna równomierność podświetlenia zależy również od wymiarów kasetonu, materiału rozpraszającego światło, odległości między modułami oraz sposobu odbicia światła wewnątrz konstrukcji.

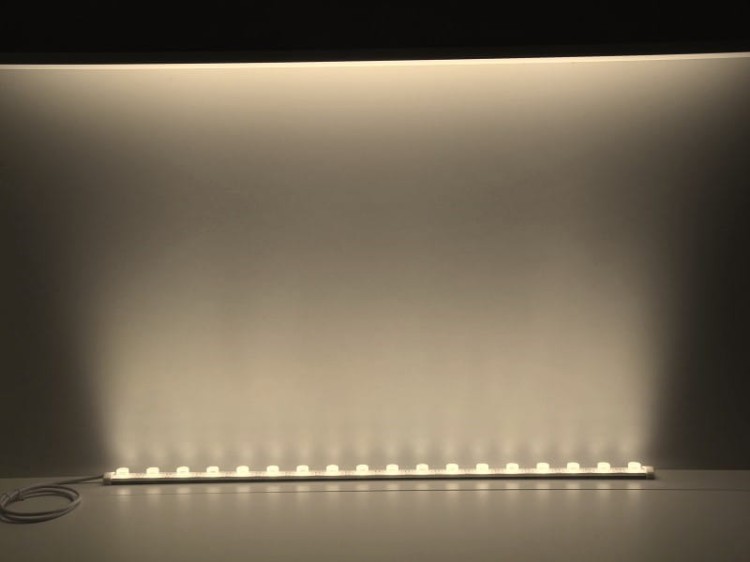

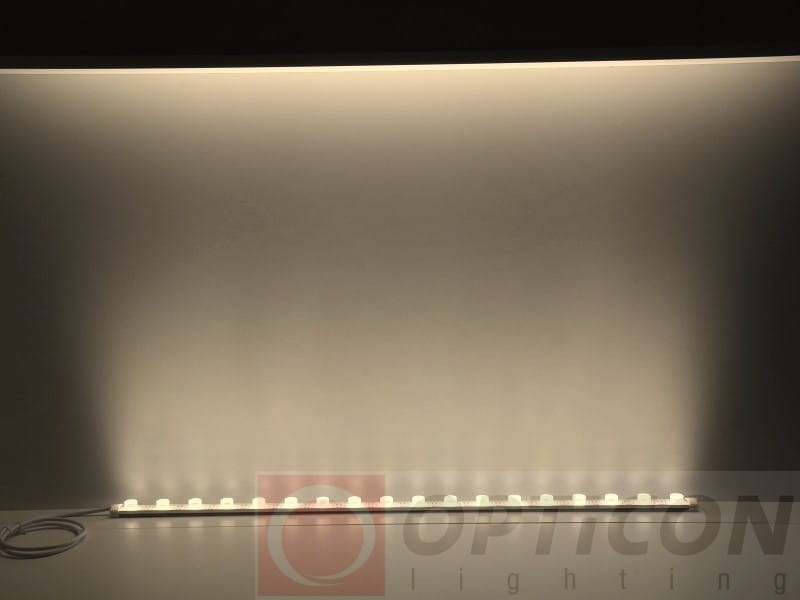

Oświetlenie ścian – profesjonalny efekt świetlny

Moduł LED OPTICON Edgelight 10×60° doskonale nadaje się również do tworzenia kierunkowego oświetlenia ścian.

Po zamontowaniu modułu przy suficie, za karniszem lub w odpowiednio przygotowanym profilu oświetleniowym światło może być skierowane wzdłuż powierzchni ściany.

Takie rozwiązanie pozwala uzyskać efekt dekoracyjny oraz podkreślić strukturę materiałów wykończeniowych.

Przykładowe zastosowania przy oświetlaniu ścian

• podświetlenie ścian dekoracyjnych,
• oświetlenie ścian z cegły i kamienia,
• podkreślenie struktury betonu architektonicznego,
• oświetlenie tynków dekoracyjnych,
• podświetlenie wysokich pomieszczeń,
• oświetlenie ścian w hotelach i restauracjach,
• oświetlenie korytarzy i przestrzeni reprezentacyjnych,
• podświetlenie powierzchni za karniszami.

Oświetlenie przy suficie i za karniszem

Dzięki liniowej konstrukcji oraz kierunkowym soczewkom moduł LED OPTICON może być montowany wzdłuż sufitu, za karniszem lub w specjalnie przygotowanej wnęce oświetleniowej.

Światło skierowane wzdłuż ściany pozwala uzyskać efekt inny niż w przypadku standardowych taśm LED o szerokim kącie świecenia.

Moduł może być wykorzystywany do:

• oświetlenia ściany od góry do dołu,
• podkreślenia faktury powierzchni,
• tworzenia liniowych akcentów świetlnych,
• oświetlenia wysokich ścian,
• dekoracyjnego oświetlenia wnętrz.

18 diod LED EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł wyposażono w 18 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 990 mm.

Łączny strumień świetlny wynosi 2160 lumenów, co pozwala uzyskać intensywne oświetlenie odpowiednie do zastosowań reklamowych, dekoracyjnych i technicznych.

Parametry świetlne modułu

• Liczba diod LED: 18 szt.
• Producent diod: EPISTAR.
• Typ diod: SMD3030.
• Strumień świetlny całego modułu: 2160 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa: 28W.
• Pobór prądu: 2,4A.
• Temperatura barwowa: 4000K.
• Kąt świecenia: 10×60°.

Połączenie wydajnych diod LED i kierunkowej optyki umożliwia wykorzystanie strumienia świetlnego w miejscach, w których istotne jest oświetlenie wzdłuż określonej powierzchni.

Neutralna barwa światła 4000K – naturalne białe światło

Temperatura barwowa 4000K oznacza neutralną białą barwę światła, znajdującą się pomiędzy ciepłą bielą 3000K a zimną bielą 6000K.

Neutralne światło jest uniwersalnym wyborem do instalacji reklamowych, oświetlenia sklepów, witryn, ekspozytorów oraz nowoczesnych wnętrz.

Nie wprowadza tak wyraźnego ciepłego odcienia jak światło 3000K ani tak chłodnego charakteru jak barwy 6000K i wyższe.

Gdzie sprawdzi się barwa 4000K?

• kasetony reklamowe,
• podświetlenie grafik reklamowych,
• witryny sklepowe,
• oświetlenie ekspozytorów,
• podświetlenie mebli,
• oświetlenie biur i lokali usługowych,
• oświetlenie nowoczesnych wnętrz,
• podświetlenie ścian i elementów architektonicznych.

Neutralna barwa 4000K pozwala uzyskać naturalny charakter oświetlenia. Dokładność oddawania kolorów zależy dodatkowo od współczynnika CRI, którego wartość nie została określona w przedstawionej specyfikacji.

Możliwość cięcia co 55 mm – jedna dioda LED na sekcję

Moduł LED OPTICON Edgelight został podzielony na 18 niezależnych sekcji.

Każda sekcja zawiera jedną diodę LED i ma długość około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dopasowując jego długość do wymiarów konkretnej instalacji.

Po przecięciu poszczególne sekcje mogą być zasilane niezależnie napięciem 12V DC, po wykonaniu odpowiednich połączeń elektrycznych.

Zalety możliwości cięcia

• precyzyjne dopasowanie długości modułu,
• łatwiejszy montaż w nietypowych konstrukcjach,
• możliwość wykorzystania krótszych odcinków,
• ograniczenie ilości niewykorzystanego materiału,
• większa elastyczność podczas projektowania instalacji.

Ważne: moduł należy przecinać wyłącznie w miejscach do tego przeznaczonych. Przed wykonaniem cięcia należy odłączyć zasilanie.

Dwa złącza DC 5,5/2,1 mm – wygodne podłączanie i rozbudowa instalacji

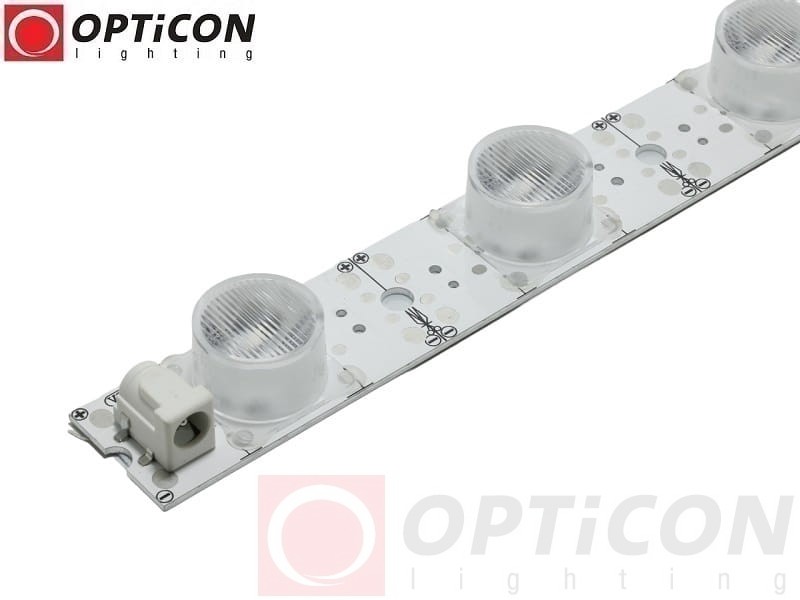

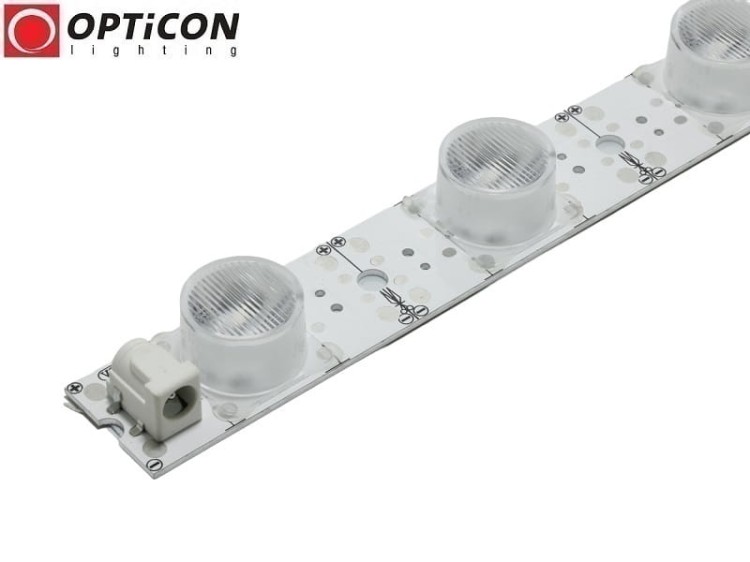

Moduł LED OPTICON Edgelight posiada dwa fabryczne złącza DC 5,5/2,1 mm, umieszczone na początku i końcu modułu.

Takie rozwiązanie ułatwia podłączenie zasilania oraz rozbudowę instalacji o kolejne moduły.

Przy łączeniu większej liczby modułów należy uwzględnić ich łączny pobór prądu, dopuszczalną obciążalność złączy i przewodów oraz spadki napięcia.

W dłuższych instalacjach może być konieczne doprowadzenie zasilania do kilku punktów, zamiast zasilania wszystkich modułów przez jedno złącze.

Aluminiowy profil – odprowadzanie ciepła i stabilna konstrukcja

Moduł został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia odpowiednią sztywność konstrukcji i wspomaga odprowadzanie ciepła generowanego przez diody LED.

Odpowiednie warunki cieplne mają istotne znaczenie dla trwałości oraz stabilności pracy oświetlenia LED.

Smukła konstrukcja modułu umożliwia montaż w kasetonach reklamowych, profilach oświetleniowych oraz specjalnie przygotowanych zabudowach.

Łatwy montaż – taśma 3M i otwory montażowe

Na spodzie modułu LED OPTICON Edgelight znajduje się taśma montażowa 3M, która ułatwia mocowanie do odpowiednio przygotowanego podłoża.

Dodatkowo każda sekcja posiada otwór montażowy, umożliwiający mechaniczne przykręcenie modułu.

Możliwe sposoby montażu

• Montaż na taśmie 3M – szybkie przyklejenie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż w profilu aluminiowym – instalacja w odpowiednio dobranym profilu lub konstrukcji oświetleniowej.
• Montaż krawędziowy – umieszczenie modułu wzdłuż krawędzi kasetonu reklamowego.

Regulacja jasności – współpraca ze sterownikami PWM LED MONO 12V

Moduł LED OPTICON Edgelight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika PWM LED MONO.

Dzięki temu można dopasować intensywność światła do rodzaju reklamy, ekspozycji lub oświetlanej powierzchni.

Regulacja jasności jest szczególnie przydatna w instalacjach dekoracyjnych, oświetleniu wnętrz oraz podświetlaniu ścian.

Sprawdź sterowniki i ściemniacze LED MONO w sklepie.

Przykładowe zastosowania modułu LED OPTICON Edgelight 10×60°

Reklama świetlna

• kasetony reklamowe Edgelight,
• podświetlenie krawędziowe reklam,
• podświetlenie szyldów,
• pylony reklamowe,
• litery przestrzenne o odpowiedniej konstrukcji,
• podświetlane tablice informacyjne.

Oświetlenie architektoniczne

• podświetlenie ścian,
• oświetlenie wysokich pomieszczeń,
• oświetlenie powierzchni dekoracyjnych,
• podświetlenie wnęk,
• oświetlenie ścian za karniszami,
• oświetlenie przy suficie,
• podświetlenie elementów architektonicznych.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie witryn sklepowych,
• oświetlenie ekspozytorów,
• podświetlenie mebli,
• oświetlenie gablot,
• podświetlenie zabudowy handlowej.

Oświetlenie techniczne i specjalistyczne

• kierunkowe oświetlenie powierzchni,
• instalacje techniczne 12V DC,
• indywidualne projekty oświetleniowe,
• wybrane zastosowania w pojazdach z odpowiednio stabilizowanym zasilaniem 12V DC,
• oświetlenie dekoracyjne i specjalistyczne w suchych pomieszczeniach.

Ważne: moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych pomieszczeń. Nie należy montować go bezpośrednio w miejscach narażonych na wodę, kondensację pary wodnej lub opady atmosferyczne bez odpowiedniej dodatkowej obudowy ochronnej.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 28W?

Moduł LED OPTICON Edgelight wymaga zasilania napięciem 12V DC.

Moc znamionowa jednego modułu wynosi 28W, a deklarowany pobór prądu około 2,4A.

Do prawidłowej pracy należy zastosować stabilizowany zasilacz LED 12V DC o odpowiedniej mocy, uwzględniający zapas na warunki pracy instalacji.

Przykładowy dobór zasilacza

Podane moce są wartościami orientacyjnymi. Przy projektowaniu instalacji należy uwzględnić również warunki pracy zasilacza, długość przewodów, spadki napięcia i łączny pobór prądu.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 28W 4000K

Wymiary modułu LED OPTICON Edgelight

• Długość: 990 mm.
• Szerokość: 25 mm.
• Wysokość: 16 mm.
• Grubość podstawy aluminiowej: 1,5 mm.
• Sekcja cięcia: 55 mm.

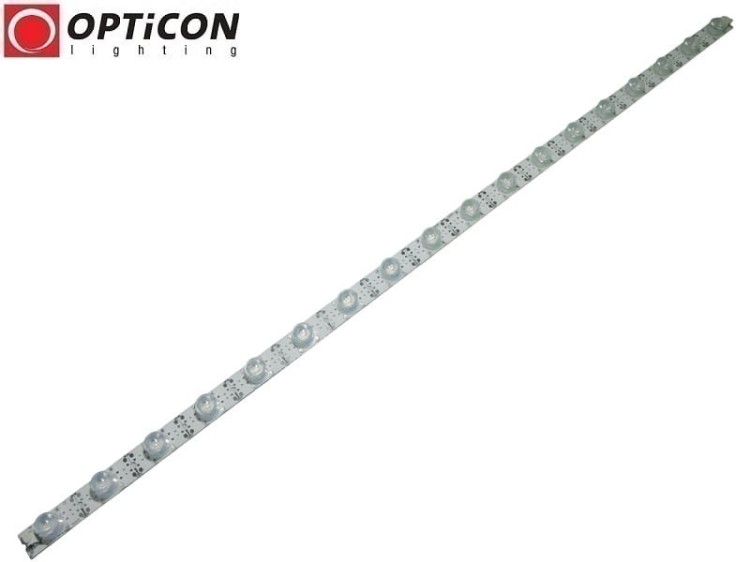

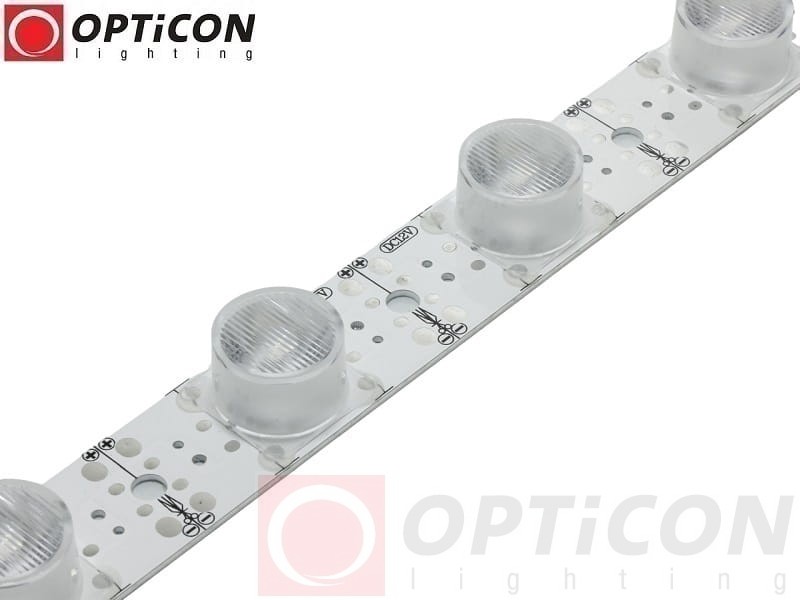

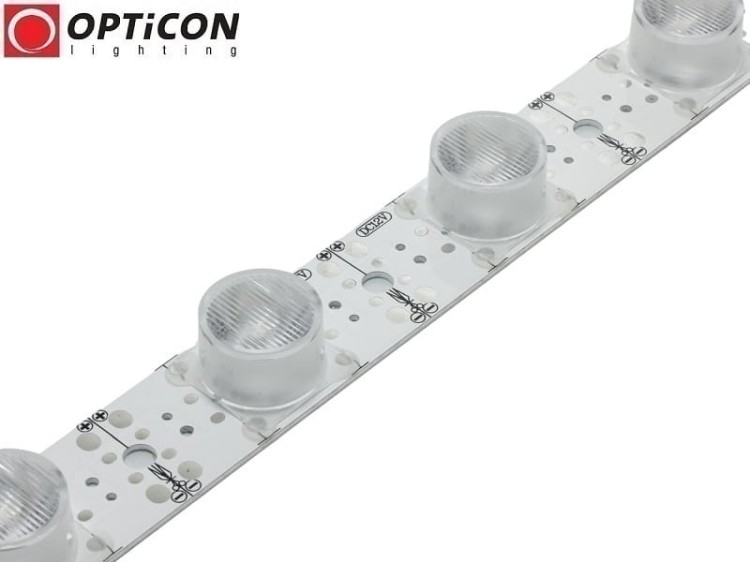

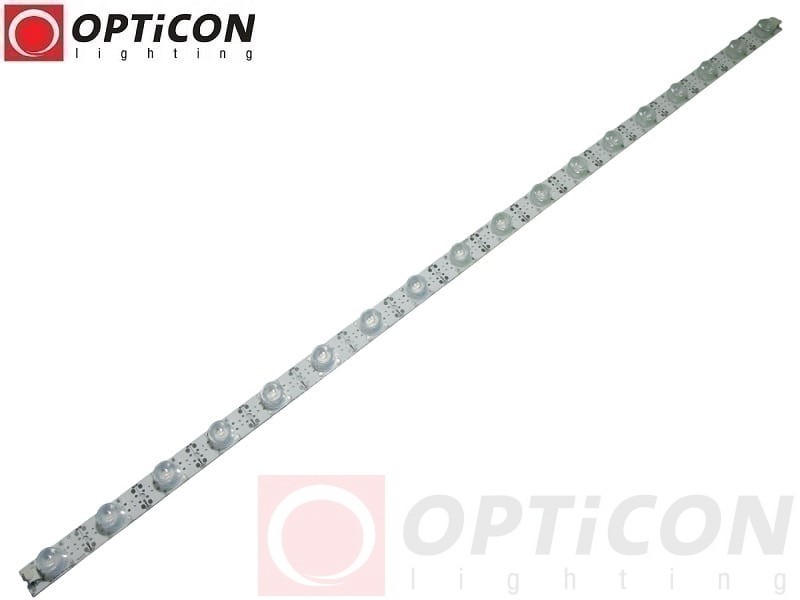

Zdjęcia modułu LED OPTICON Edgelight 12V 4000K

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego oświetlania powierzchni, szczególnie do podświetlania krawędziowego kasetonów reklamowych, ścian i elementów dekoracyjnych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki.

Jaki jest kąt świecenia modułu?

Moduł posiada specjalistyczne soczewki o kącie świecenia 10×60°.

Czy moduł może oświetlać ścianę na odległość 10 metrów?

W odpowiednich warunkach kierunkowa wiązka światła może docierać na taką odległość. Równomierność i intensywność oświetlenia zależą jednak od sposobu montażu oraz parametrów powierzchni.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać co 55 mm, czyli co jedną diodę LED, w wyznaczonych miejscach.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM LED MONO 12V DC.

Czy moduł można montować na zewnątrz?

Moduł posiada stopień ochrony IP20, dlatego jest przeznaczony do suchych pomieszczeń. Zastosowanie w miejscach narażonych na wilgoć wymaga odpowiedniej dodatkowej obudowy ochronnej.

Jakie są wymiary modułu?

Wymiary modułu wynoszą 990 × 25 × 16 mm.

Jakie diody LED zastosowano?

Moduł wyposażono w 18 diod LED EPISTAR SMD3030.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 28W 4000K?

Moduł LED OPTICON Edgelight 12V DC 990 mm 28W 4000K to rozwiązanie przeznaczone do instalacji, w których wymagane jest precyzyjne kierowanie światła.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów i projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia świetlnego 2160 lm, soczewek 10×60°, aluminiowej konstrukcji, możliwości cięcia co 55 mm oraz dwóch złączy DC 5,5/2,1 mm sprawia, że moduł jest praktycznym rozwiązaniem do podświetlania kasetonów reklamowych, ścian, witryn i powierzchni dekoracyjnych.

Wybierz moduł LED OPTICON Edgelight 4000K, jeśli potrzebujesz neutralnego, kierunkowego światła do podświetlenia krawędziowego i profesjonalnych instalacji liniowych.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować odpowiedni zasilacz 12V DC. W celu regulacji jasności można wykorzystać kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności modułów LED 12V.

Sterowniki LED MONO

Zasilacze LED 12V DC
