Moduł LED RGB OPTICON 12V DC 1W IP68 180° – 3× SMD2835 EPISTAR

Profesjonalny moduł LED RGB 12V do kasetonów reklamowych, liter przestrzennych i oświetlenia dekoracyjnego

Moduł LED RGB OPTICON 12V DC 1W IP68 180° to profesjonalny, wielokolorowy moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, mebli, witryn sklepowych, ekspozycji handlowych oraz dekoracyjnych instalacji oświetleniowych.

Moduł wyposażono w 3 diody LED RGB SMD2835 EPISTAR, umożliwiające uzyskanie szerokiej palety kolorów poprzez mieszanie światła czerwonego, zielonego i niebieskiego. Po zastosowaniu odpowiedniego sterownika RGB 12V DC można zmieniać kolory, regulować jasność oraz tworzyć dynamiczne efekty świetlne.

Specjalistyczna soczewka o bardzo szerokim kącie świecenia 180° umożliwia rozprowadzanie światła na dużej powierzchni. Dzięki temu moduł doskonale sprawdza się w instalacjach, w których ważne jest uzyskanie równomiernego podświetlenia bez wyraźnie widocznych punktów LED.

Hermetyczna obudowa o stopniu ochrony IP68 zapewnia wysoki poziom ochrony przed pyłem i wodą. Moduł może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych oraz zewnętrznych.

Zasilanie 12V DC, pobór mocy wynoszący zaledwie 1W, kompaktowe wymiary 64 × 13 × 10 mm oraz taśma montażowa 3M umieszczona od spodu sprawiają, że moduł RGB OPTICON jest praktycznym rozwiązaniem dla producentów reklam świetlnych, instalatorów i osób wykonujących nowoczesne dekoracje LED.

OPTICON – moduły LED stworzone na podstawie wieloletniego doświadczenia

Moduł LED RGB OPTICON 12V DC IP68 180° powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii RGB oraz profesjonalnych systemów podświetlenia.

Doświadczenie zdobyte podczas pracy z różnymi rozwiązaniami oświetleniowymi pozwala firmie OPTICON opracowywać produkty dostosowane do potrzeb producentów reklam, instalatorów oraz użytkowników nowoczesnych systemów LED.

W prezentowanym module zastosowano 3 diody RGB SMD2835 marki EPISTAR, szerokokątną soczewkę 180°, hermetyczną obudowę IP68 oraz zasilanie 12V DC.

Połączenie tych elementów pozwala uzyskać kompaktowe, energooszczędne źródło wielokolorowego światła, przeznaczone do wykonywania nowoczesnych instalacji reklamowych i dekoracyjnych.

OPTICON – profesjonalne rozwiązania LED tworzone na podstawie doświadczenia, sprawdzonych technologii i praktycznych potrzeb użytkowników.

Najważniejsze zalety modułu LED RGB OPTICON

• 3 diody RGB SMD2835 EPISTAR – markowe źródła światła LED.
• Technologia RGB – możliwość uzyskania szerokiej palety kolorów.
• Zmiana kolorów – sterowanie światłem czerwonym, zielonym i niebieskim.
• Regulacja jasności – współpraca z odpowiednimi sterownikami RGB.
• Dynamiczne efekty świetlne – możliwość tworzenia płynnych przejść kolorów i programów świetlnych.
• Kąt świecenia 180° – bardzo szeroki rozsył światła.
• Równomierne podświetlenie – ograniczenie widoczności pojedynczych punktów LED.
• Moc tylko 1W – niski pobór energii.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Hermetyczna obudowa IP68 – wysoka ochrona przed pyłem i wodą.
• Taśma montażowa 3M – wygodny montaż.
• Kompaktowe wymiary 64 × 13 × 10 mm – łatwa instalacja w konstrukcjach reklamowych.
• Fabryczne łańcuchy po 20 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia odpowiedniej liczby modułów.
• Zakres temperatury pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Technologia RGB – wielokolorowe oświetlenie LED

RGB to technologia umożliwiająca uzyskanie różnych kolorów światła poprzez mieszanie trzech podstawowych składowych:

• R – Red – czerwony.
• G – Green – zielony.
• B – Blue – niebieski.

Odpowiednie sterowanie intensywnością poszczególnych kolorów pozwala uzyskać szeroką paletę barw oraz tworzyć różnorodne efekty wizualne.

Dzięki zastosowaniu technologii RGB jeden moduł może emitować światło w różnych kolorach, bez konieczności wymiany źródła światła.

Jakie efekty świetlne można uzyskać?

Po zastosowaniu odpowiedniego sterownika RGB 12V DC możliwe jest:

• Wybieranie kolorów światła.
• Płynna zmiana kolorów.
• Regulacja jasności.
• Tworzenie dynamicznych sekwencji świetlnych.
• Automatyczna zmiana kolorów.
• Uzyskiwanie efektów dekoracyjnych.
• Dostosowanie koloru podświetlenia do identyfikacji wizualnej firmy.
• Tworzenie efektownego oświetlenia reklamowego.

Zakres dostępnych funkcji zależy od zastosowanego sterownika RGB.

3 diody RGB SMD2835 EPISTAR – profesjonalne źródło wielokolorowego światła

Moduł LED OPTICON wyposażono w 3 diody RGB SMD2835 marki EPISTAR.

Diody SMD2835 to kompaktowe źródła światła wykorzystywane w nowoczesnych systemach LED, w tym w modułach reklamowych, oświetleniu dekoracyjnym oraz instalacjach wielokolorowych.

Zastosowanie trzech diod RGB w jednym module pozwala uzyskać efektywne źródło światła współpracujące z szerokokątną soczewką 180°.

Najważniejsze zalety diod RGB SMD2835 EPISTAR

• Możliwość uzyskania wielu kolorów światła.
• Kompaktowe rozmiary.
• Niski pobór energii.
• Współpraca ze sterownikami RGB.
• Możliwość tworzenia dynamicznych efektów świetlnych.
• Zastosowanie w instalacjach reklamowych i dekoracyjnych.

Szeroki kąt świecenia 180° – równomierne podświetlenie powierzchni

Jedną z najważniejszych cech modułu LED RGB OPTICON jest specjalistyczna soczewka o kącie świecenia 180°.

Tak szeroki kąt świecenia umożliwia rozprowadzanie światła na dużej powierzchni, co ma szczególne znaczenie podczas podświetlania kasetonów reklamowych, liter przestrzennych, szyldów oraz dekoracyjnych konstrukcji.

W porównaniu z modułami LED wyposażonymi w optykę o węższym kącie świecenia rozwiązanie 180° pozwala kierować większą część światła również na boki.

Dzięki temu przy prawidłowo zaprojektowanej instalacji można ograniczyć występowanie ciemniejszych obszarów pomiędzy modułami.

Korzyści szerokiego kąta świecenia 180°

• Bardzo szeroki rozsył światła.
• Możliwość podświetlania dużych powierzchni.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość uzyskania jednolitego efektu podświetlenia.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wymiarów reklamy.
• Efektowne podświetlenie wielokolorowych napisów i logotypów.

Moduły LED RGB do kasetonów reklamowych

Moduł LED RGB OPTICON 12V DC 1W IP68 180° może być stosowany do podświetlania kasetonów reklamowych oraz innych konstrukcji, w których wymagane jest uzyskanie wielokolorowego światła.

Moduły można rozmieszczać na tylnej powierzchni kasetonu, kierując emitowane światło w stronę jego frontu.

Odpowiedni rozstaw modułów oraz szeroki kąt świecenia 180° pomagają uzyskać równomierne podświetlenie.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających tylnej powierzchni kasetonu.
• Odległości modułów od frontu reklamy.
• Oczekiwanej intensywności i kolorystyki podświetlenia.

Przed wykonaniem większej instalacji warto przeprowadzić próbę podświetlenia, aby dobrać odpowiedni rozstaw modułów i uzyskać oczekiwany efekt wizualny.

Hermetyczna obudowa IP68 – wysoka odporność na wodę i pył

Moduł LED RGB OPTICON posiada obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych i dekoracyjnych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP68 nie oznacza możliwości dowolnie długiego zanurzenia modułu na dowolnej głębokości. Warunki zanurzenia należy sprawdzić w dokumentacji producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED RGB?

Moduł LED RGB OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 12V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 12V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED RGB 12V

Podane wartości dotyczą obliczeniowego poboru mocy przy maksymalnym obciążeniu. Rzeczywisty pobór energii zależy od wybranego koloru, jasności oraz sposobu sterowania.

Przykład – dobór zasilacza do 20 modułów LED RGB

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 20W.
• Łączny obliczeniowy prąd: około 1,67A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 24W.

Praktycznym rozwiązaniem będzie zasilacz LED 12V DC 30W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Sterowanie RGB – zmiana kolorów i regulacja jasności

Moduł LED RGB OPTICON 12V DC umożliwia zmianę kolorów oraz regulację jasności za pomocą odpowiednich sterowników RGB 12V DC.

Po zastosowaniu kompatybilnego sterownika można uzyskać różne kolory światła oraz korzystać z dostępnych programów świetlnych.

Możliwości sterowania modułami RGB

• Zmiana koloru światła.
• Regulacja jasności.
• Płynne przejścia kolorów.
• Dynamiczne sekwencje świetlne.
• Automatyczna zmiana barw.
• Efekty dekoracyjne.
• Dostosowanie podświetlenia do charakteru reklamy.
• Tworzenie wielokolorowych instalacji LED.

Do sterowania należy stosować kontroler RGB przeznaczony do napięcia 12V DC, o odpowiedniej wydajności prądowej i zgodnym sposobie podłączenia kanałów RGB.

Uwaga: moduł RGB nie jest odpowiednikiem modułu RGBW. Białe światło może być uzyskiwane przez mieszanie składowych RGB, ale jego charakterystyka będzie inna niż w przypadku osobnej diody białej.

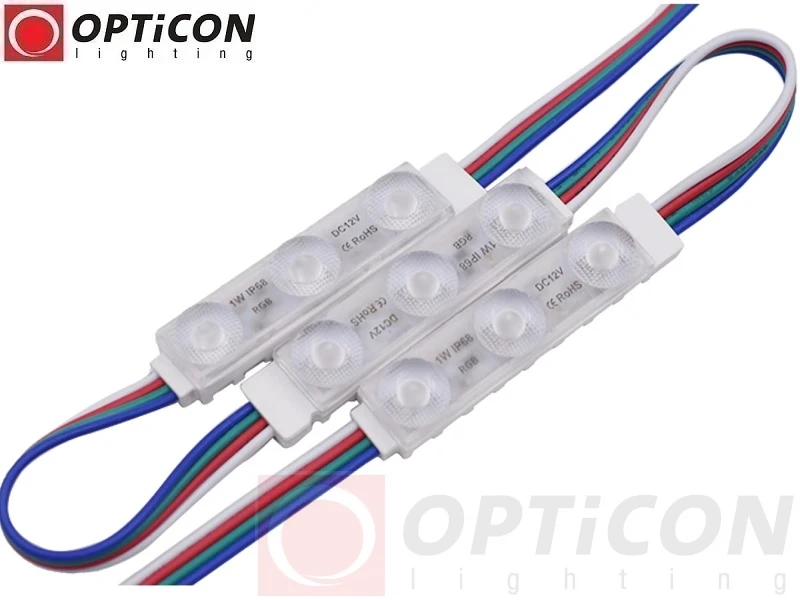

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED RGB OPTICON fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu lub innej konstrukcji.

Długość przewodu między modułami wynosi 90 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 90 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 20 modułów: 20W.
• Łączny obliczeniowy prąd 20 modułów: około 1,67A przy 12V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

Łatwy montaż – taśma klejąca 3M

Moduł LED RGB OPTICON wyposażono w taśmę montażową 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego, mebla lub innej konstrukcji.

Jak zamontować moduły LED RGB?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj równomierne rozmieszczenie modułów.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy klejącej 3M.
5. Podłącz moduły do kompatybilnego sterownika RGB 12V DC.
6. Podłącz sterownik do odpowiedniego zasilacza LED 12V DC.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź działanie poszczególnych kolorów.
9. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED RGB OPTICON?

• Kasetony reklamowe RGB – wielokolorowe podświetlenie reklam.
• Litery przestrzenne RGB – zmiana kolorów napisów i znaków.
• Szyldy reklamowe – efektowne oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – wielokolorowe oświetlenie ekspozycji.
• Meble i półki – dekoracyjne podświetlenie.
• Gabloty reklamowe – oświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – kolorowe akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje eventowe – dynamiczne efekty świetlne.
• Instalacje dekoracyjne – indywidualne projekty LED.
• Oznakowanie budynków – podświetlane szyldy i napisy.

Zakres temperatury pracy i trwałość modułu LED RGB

Moduł LED RGB OPTICON został przeznaczony do pracy w szerokim zakresie temperatur od -40°C do +55°C.

Takie parametry pozwalają stosować moduł w odpowiednio zaprojektowanych instalacjach wewnętrznych i zewnętrznych, również w warunkach zmiennych temperatur otoczenia.

Deklarowana trwałość modułu wynosi co najmniej 70 000 godzin.

Rzeczywista trwałość instalacji zależy między innymi od warunków pracy, temperatury, jakości zasilania oraz prawidłowego montażu.

Wymiary modułu LED RGB OPTICON

• Długość modułu: 64 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 10 mm.
• Długość przewodu między modułami: 90 mm.
• Kolor obudowy: biały.

Smukła konstrukcja o szerokości zaledwie 13 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych i dekoracyjnych.

Dane techniczne – moduł LED RGB OPTICON 12V DC 1W IP68 180°

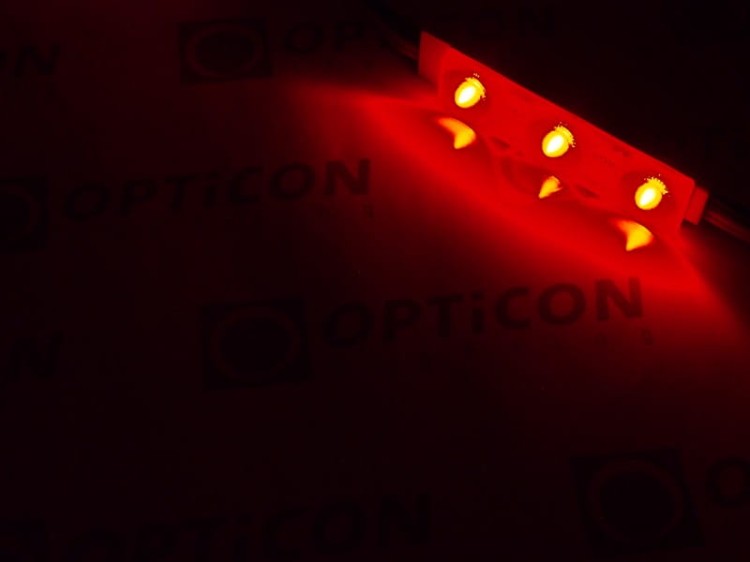

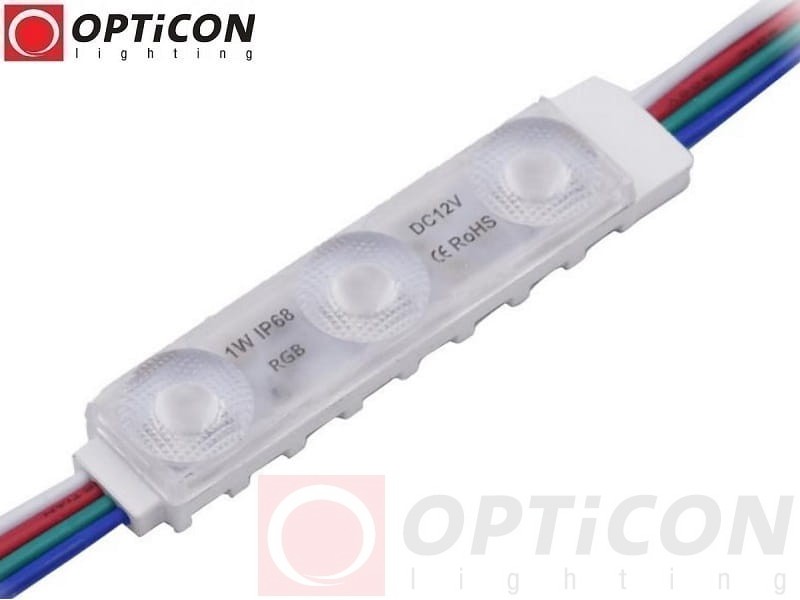

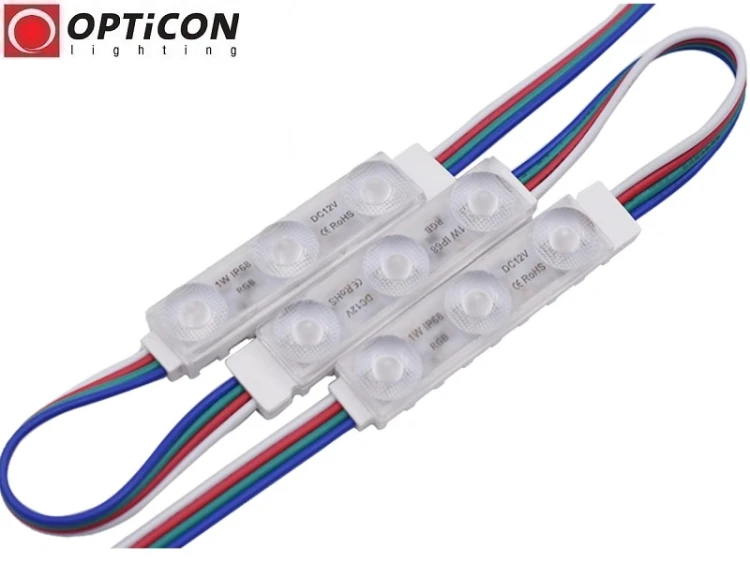

Zdjęcia modułu LED RGB OPTICON

FAQ – najczęściej zadawane pytania o moduł LED RGB OPTICON

Co oznacza RGB?

RGB oznacza Red, Green, Blue, czyli czerwony, zielony i niebieski. Mieszanie tych trzech składowych pozwala uzyskać szeroką paletę kolorów światła.

Czy moduł LED RGB może zmieniać kolory?

Tak. Po zastosowaniu odpowiedniego sterownika RGB 12V DC można zmieniać kolory światła.

Czy można regulować jasność modułu?

Tak. Moduł umożliwia regulację jasności za pomocą kompatybilnego sterownika RGB.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody RGB SMD2835 EPISTAR.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED RGB.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 64 × 13 × 10 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 90 mm.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED RGB OPTICON 12V IP68 180°?

Moduł LED RGB OPTICON 12V DC 1W IP68 180° to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, mebli i innych konstrukcji wymagających wielokolorowego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod RGB SMD2835 EPISTAR, szerokokątnej soczewki 180°, mocy 1W, hermetycznej obudowy IP68 oraz możliwości sterowania kolorami pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED RGB OPTICON 12V IP68 180°, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła wielokolorowego światła do profesjonalnego podświetlania reklam, szyldów, liter przestrzennych oraz dekoracyjnych instalacji LED.

Produkty uzupełniające – sterowniki LED RGB i zasilacze LED 12V DC

Do prawidłowej pracy modułów LED RGB OPTICON niezbędny jest odpowiedni zasilacz LED 12V DC oraz kompatybilny sterownik RGB, umożliwiający zmianę kolorów i regulację jasności.

• Sterowniki LED RGB – do zmiany kolorów i regulacji jasności modułów RGB.
• Zasilacze LED 12V DC – do zasilania modułów LED RGB.
