Moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° Zielony – 3× SMD2835

Zielony moduł LED 12V Backlight do kasetonów reklamowych, liter przestrzennych i szyldów

Zielony moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów świetlnych, logotypów, znaków oraz dekoracyjnych instalacji oświetleniowych.

Moduł wyposażono w 3 diody LED SMD2835, emitujące intensywne światło w kolorze zielonym. Specjalistyczna soczewka Backlight o kącie świecenia 175° umożliwia szerokie rozprowadzanie światła, pomagając uzyskać równomierne podświetlenie powierzchni reklamowych.

Dzięki poborowi mocy wynoszącemu zaledwie 0,72W moduł pozwala tworzyć energooszczędne instalacje reklamowe, również w projektach wykorzystujących kilkadziesiąt lub kilkaset punktów LED.

Zielony kolor światła nadaje podświetlanym konstrukcjom świeży, wyrazisty i efektowny charakter. Doskonale sprawdza się w reklamach świetlnych, identyfikacji wizualnej firm, podświetlanych napisach oraz dekoracyjnych elementach architektonicznych.

Hermetyczna obudowa o stopniu ochrony IP68 zapewnia wysoki poziom ochrony przed pyłem i wodą, dzięki czemu moduł może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Zasilanie 12V DC, możliwość regulacji jasności za pomocą sterowników PWM, kompaktowe wymiary 63,5 × 13 × 11 mm oraz taśma klejąca umieszczona od spodu sprawiają, że moduł OPTICON jest praktycznym rozwiązaniem dla producentów reklam świetlnych i instalatorów systemów LED.

OPTICON – technologia LED oparta na wieloletnim doświadczeniu

Zielony moduł LED OPTICON Backlight 175° powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED oraz profesjonalnych systemów podświetlenia.

Doświadczenie zdobyte podczas pracy z różnymi rozwiązaniami oświetleniowymi pozwala firmie OPTICON opracowywać produkty dostosowane do potrzeb producentów reklam, instalatorów oraz użytkowników profesjonalnych systemów LED.

W prezentowanym module zastosowano 3 diody LED SMD2835, specjalistyczną optykę Backlight 175° oraz hermetyczną obudowę IP68.

Połączenie tych elementów pozwala uzyskać kompaktowe i energooszczędne źródło intensywnego zielonego światła, przeznaczone do wykonywania nowoczesnych instalacji reklamowych i dekoracyjnych.

OPTICON – profesjonalne rozwiązania LED tworzone na podstawie doświadczenia, sprawdzonych technologii i praktycznych potrzeb użytkowników.

Najważniejsze zalety zielonego modułu LED OPTICON

• 3 diody LED SMD2835 – wydajne źródła zielonego światła.
• Intensywny zielony kolor – wyrazisty efekt wizualny.
• Moc tylko 0,72W – niski pobór energii.
• Technologia Backlight – do podświetlania kasetonów reklamowych.
• Soczewka 175° – bardzo szeroki kąt świecenia.
• Równomierne rozprowadzanie światła – ograniczenie widoczności pojedynczych punktów LED.
• Hermetyczna obudowa IP68 – wysoka ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – możliwość stosowania sterowników LED MONO.
• Taśma klejąca od spodu – wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm – łatwa instalacja w konstrukcjach reklamowych.
• Fabryczne łańcuchy po 50 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia odpowiedniej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne – szerokie możliwości wykorzystania.
• Gwarancja 24 miesiące.

Technologia Backlight – równomierne zielone podświetlenie reklam

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W przypadku zielonego modułu LED OPTICON zastosowano specjalistyczną soczewkę o kącie świecenia 175°, która umożliwia szerokie rozprowadzenie zielonego światła.

Takie rozwiązanie pomaga uzyskać równomierne podświetlenie powierzchni reklamowej oraz ograniczyć powstawanie wyraźnych jasnych punktów bezpośrednio nad diodami LED.

Najważniejsze korzyści technologii Backlight 175°

• Szeroki rozsył zielonego światła.
• Możliwość podświetlania dużych powierzchni reklamowych.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość uzyskania jednolitego efektu podświetlenia.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wymiarów reklamy.
• Efektowne podświetlenie zielonych liter, napisów i logotypów.

Soczewka 175° – szeroki kąt świecenia modułu LED

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka Backlight 175°.

Tak szeroki kąt świecenia umożliwia rozprowadzanie zielonego światła na dużej powierzchni, co ma szczególne znaczenie podczas podświetlania kasetonów reklamowych, liter przestrzennych oraz podświetlanych szyldów.

W porównaniu z modułami LED wyposażonymi w optykę o węższym kącie świecenia rozwiązanie Backlight 175° pozwala kierować większą część światła również na boki.

Dzięki temu przy prawidłowo zaprojektowanej instalacji można ograniczyć występowanie ciemniejszych obszarów pomiędzy modułami.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających tylnej powierzchni kasetonu.
• Odległości modułów od frontu reklamy.
• Oczekiwanej intensywności zielonego światła.

Moduły LED Backlight do kasetonów o głębokości 8–20 cm

Zielony moduł LED OPTICON 12V 0,72W Backlight 175° może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna optyka pomaga rozprowadzać zielone światło po podświetlanej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać równomierny efekt świetlny, bez wyraźnych jasnych punktów i ciemniejszych obszarów.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw i liczba modułów zależą od rodzaju materiału frontowego, konstrukcji kasetonu oraz oczekiwanego efektu świetlnego. Przed wykonaniem większej instalacji warto przeprowadzić próbę podświetlenia.

Zielony kolor światła LED – efektowne reklamy i podświetlane logotypy

Zielone światło LED jest chętnie wykorzystywane w reklamach świetlnych, oznakowaniu oraz dekoracyjnych instalacjach oświetleniowych.

Intensywny zielony kolor nadaje podświetlanym konstrukcjom świeży, nowoczesny i wyrazisty charakter.

Zielone moduły LED OPTICON mogą być wykorzystywane do podświetlania napisów, znaków, logotypów i innych elementów reklamowych, w których kolor zielony stanowi istotny element projektu.

Dlaczego warto stosować zielone moduły LED?

• Intensywny i wyrazisty kolor światła.
• Nowoczesny efekt wizualny.
• Możliwość podświetlania zielonych napisów i logotypów.
• Efektowne oświetlenie dekoracyjne.
• Możliwość tworzenia charakterystycznych reklam świetlnych.
• Wykorzystanie w identyfikacji wizualnej firm.
• Możliwość stosowania w instalacjach wewnętrznych i zewnętrznych.

Przykładowe zastosowania zielonego światła LED

• Podświetlane logotypy firmowe.
• Zielone litery przestrzenne.
• Kasetony reklamowe.
• Reklamy świetlne.
• Oznakowanie lokali usługowych.
• Podświetlane szyldy sklepowe.
• Elementy dekoracyjne.
• Ekspozycje handlowe.
• Podświetlane napisy.
• Instalacje świetlne w przestrzeniach komercyjnych.

3 diody LED SMD2835 – wydajne zielone światło

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835, które emitują światło w kolorze zielonym.

Zastosowanie trzech diod LED w jednym module pozwala uzyskać efektywne źródło światła współpracujące ze specjalistyczną soczewką Backlight 175°.

Połączenie diod SMD2835 z szerokokątną optyką umożliwia uzyskanie szerokiego rozsyłu zielonego światła przy poborze mocy wynoszącym zaledwie 0,72W.

Najważniejsze zalety zastosowania diod SMD2835

• Kompaktowe rozmiary.
• Niski pobór energii.
• Możliwość zastosowania trzech diod w jednym module.
• Współpraca z szerokokątną soczewką Backlight.
• Możliwość tworzenia rozbudowanych instalacji reklamowych.
• Praktyczne zastosowanie w kasetonach i literach przestrzennych.

Niska moc 0,72W – energooszczędne podświetlenie LED

Zielony moduł LED OPTICON Backlight 175° pobiera zaledwie 0,72W mocy.

Niski pobór energii ma szczególne znaczenie w rozbudowanych instalacjach reklamowych, w których wykorzystywanych jest kilkadziesiąt lub kilkaset modułów LED.

Przykładowo:

• 10 modułów – łącznie 7,2W.
• 20 modułów – łącznie 14,4W.
• 30 modułów – łącznie 21,6W.
• 50 modułów – łącznie 36W.
• 100 modułów – łącznie 72W.

Odpowiedni dobór liczby modułów oraz zasilacza pozwala przygotować instalację dopasowaną do wielkości podświetlanej powierzchni.

Hermetyczna obudowa IP68 – wysoka odporność na wodę i pył

Moduł LED OPTICON Backlight zielony posiada obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP68 nie oznacza możliwości dowolnie długiego zanurzenia modułu na dowolnej głębokości. Warunki zanurzenia należy sprawdzić w dokumentacji producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 12V DC – jak dobrać zasilacz do zielonych modułów LED?

Moduł LED OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 12V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 12V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 50 zielonych modułów LED

• Moc pojedynczego modułu: 0,72W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 36W.
• Łączny obliczeniowy prąd: 3A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 43,2W.

Praktycznym rozwiązaniem będzie zasilacz LED 12V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO

Zielony moduł LED OPTICON Backlight 175° umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia regulację średniej mocy dostarczanej do modułów i zmianę intensywności świecenia.

Dzięki temu zielone podświetlenie można dostosować do rodzaju reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności zielonego światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca z popularnymi sterownikami LED MONO.
• Możliwość integracji z instalacjami LED 12V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 12V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

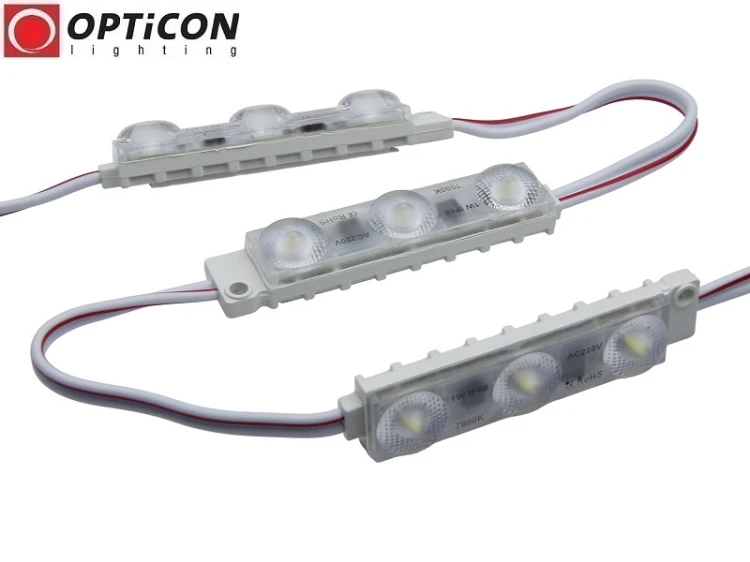

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Zielone moduły LED OPTICON Backlight 175° fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 0,72W.
• Łączna moc 50 modułów: 36W.
• Łączny obliczeniowy prąd 50 modułów: 3A przy 12V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

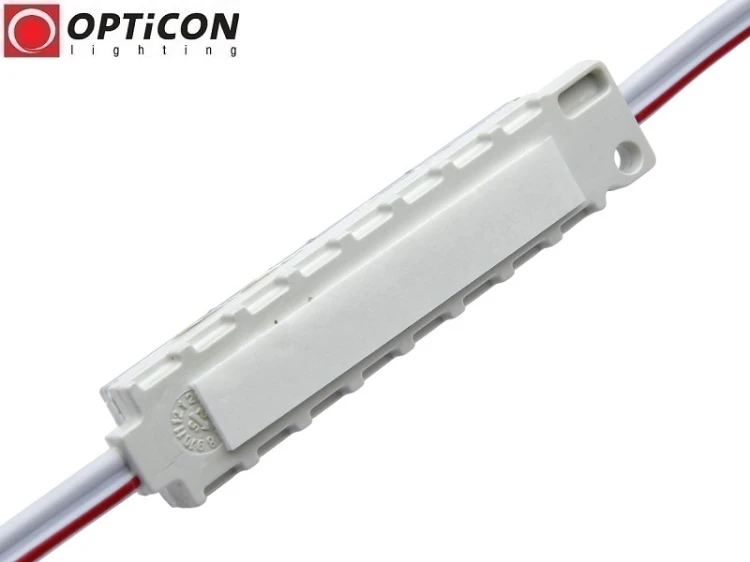

Łatwy montaż – taśma klejąca od spodu modułu

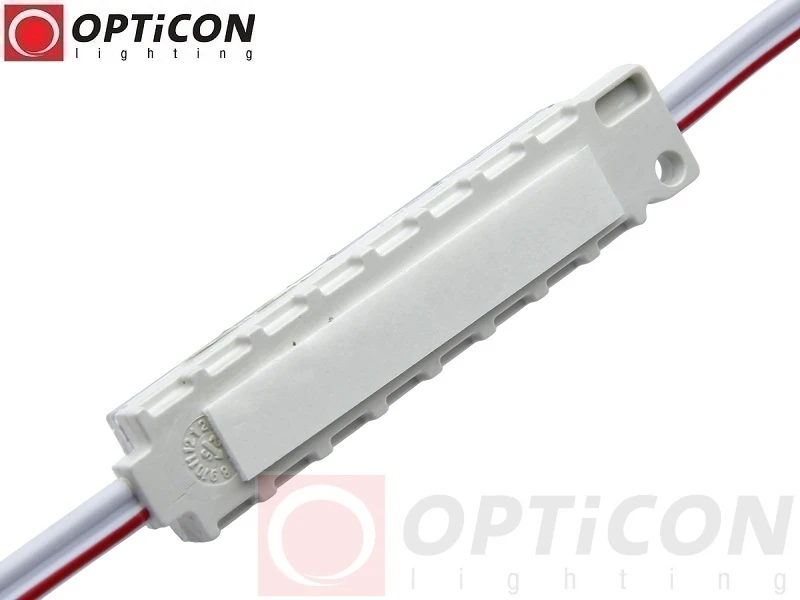

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować zielone moduły LED Backlight?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj równomierne rozmieszczenie modułów.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy klejącej.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. W razie potrzeby zastosuj kompatybilny sterownik PWM.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność zielonego podświetlenia.
9. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się zielone moduły LED OPTICON Backlight?

• Kasetony reklamowe LED Backlight – zielone podświetlenie od tylnej powierzchni.
• Zielone kasetony reklamowe – efektowne reklamy świetlne.
• Litery przestrzenne LED – podświetlanie zielonych napisów.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Tablice informacyjne – dekoracyjne podświetlenie oznaczeń.
• Witryny sklepowe – zielone oświetlenie ekspozycji.
• Gabloty reklamowe – podświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – indywidualne projekty LED.
• Oznakowanie budynków – podświetlane szyldy i napisy.

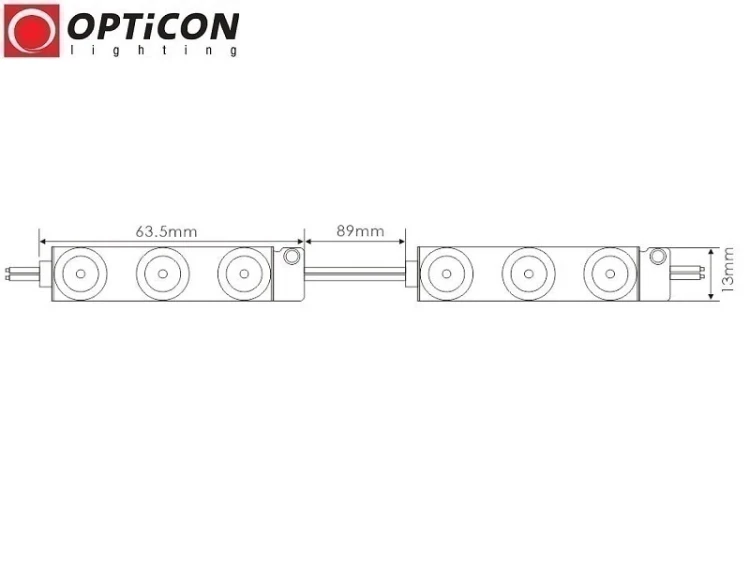

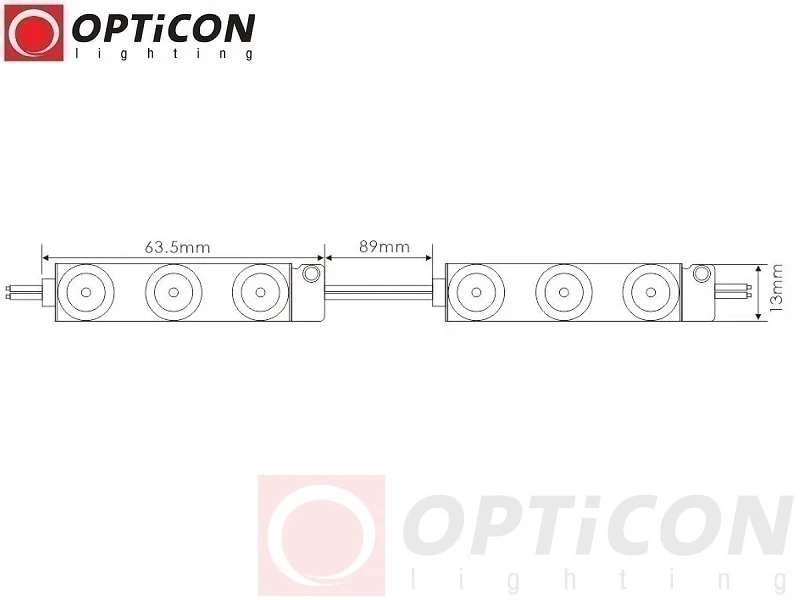

Wymiary zielonego modułu LED OPTICON Backlight

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Smukła konstrukcja o szerokości zaledwie 13 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – zielony moduł LED OPTICON 12V 0,72W IP68 Backlight 175°

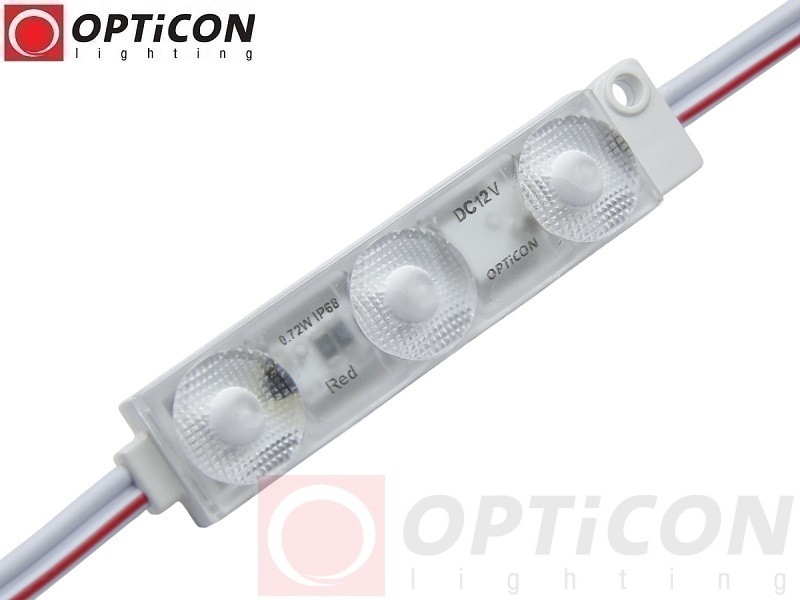

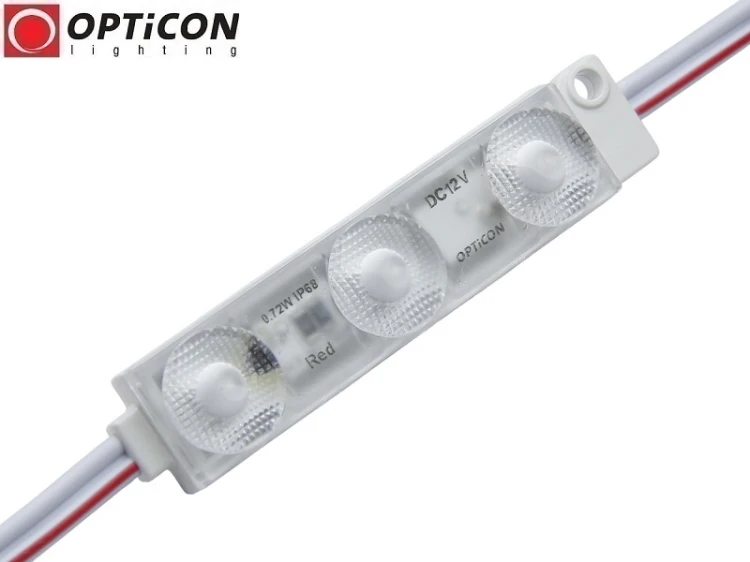

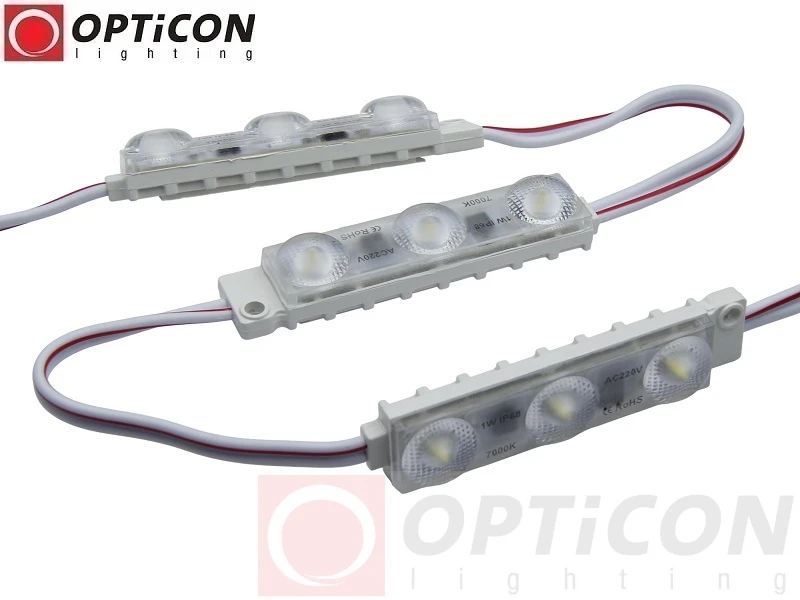

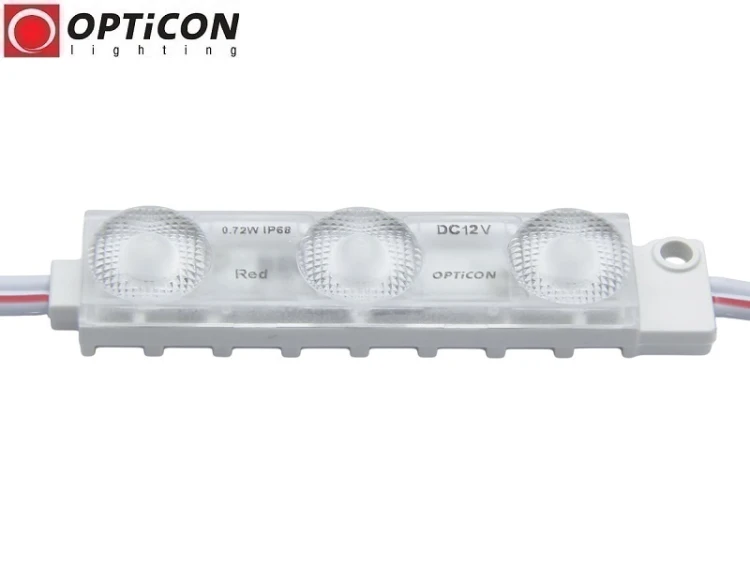

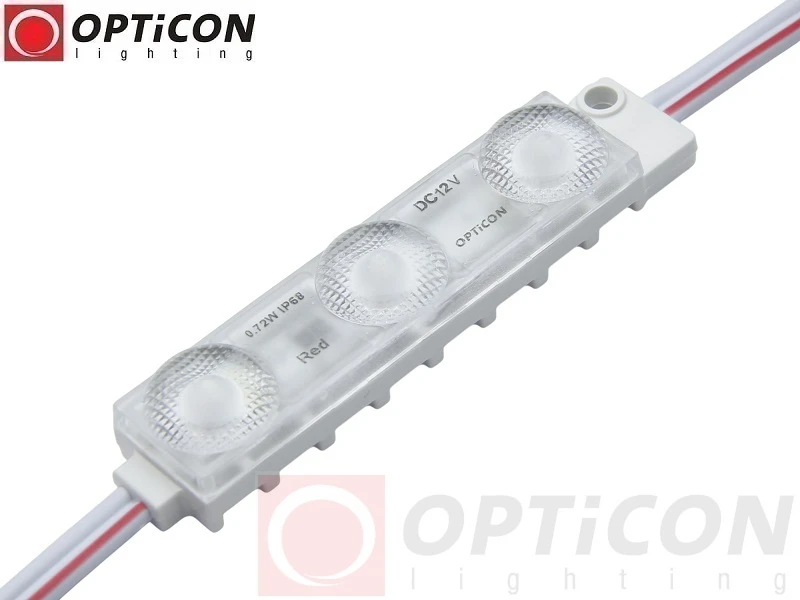

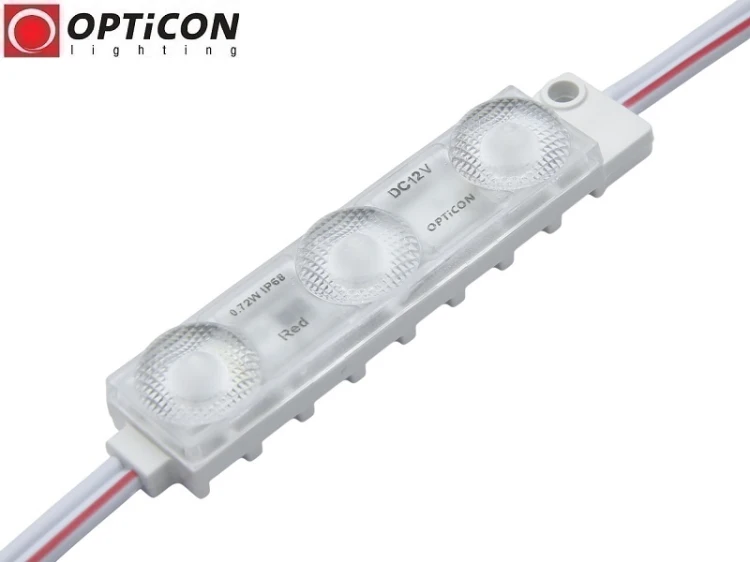

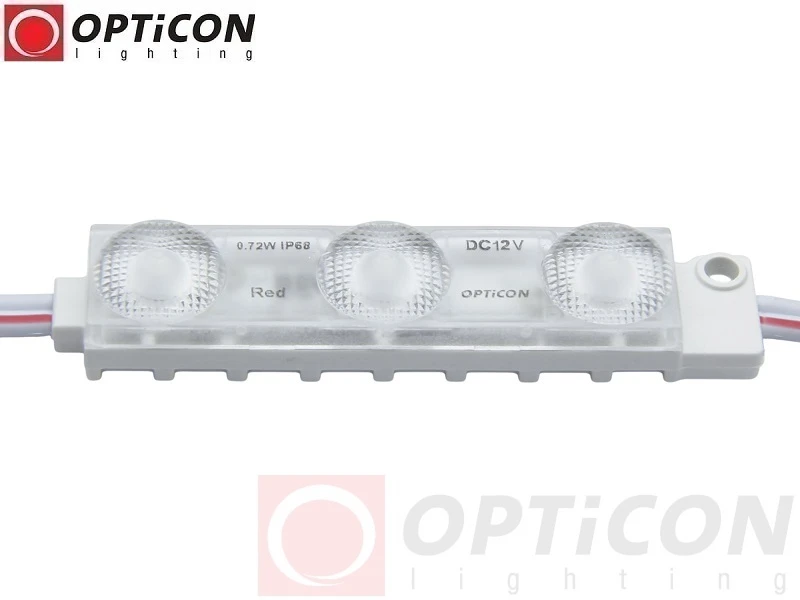

Zdjęcia zielonego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o zielony moduł LED Backlight

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki kolor światła emituje moduł?

Moduł emituje światło zielone.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 0,72W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy można regulować jasność zielonych modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać zielony moduł LED OPTICON Backlight 0,72W?

Zielony moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających intensywnego zielonego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, mocy 0,72W oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz zielony moduł LED OPTICON Backlight 175°, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła zielonego światła do profesjonalnego podświetlania reklam, szyldów i liter przestrzennych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy zielonych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM.

• Zasilacze LED 12V DC – do zasilania zielonych modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
