Moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° Czerwony – 3× SMD2835

Czerwony moduł LED 12V Backlight do kasetonów reklamowych, liter przestrzennych i szyldów

Czerwony moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° to profesjonalny, hermetyczny moduł LED przeznaczony do wykonywania efektownego podświetlenia kasetonów reklamowych, liter przestrzennych, szyldów świetlnych, logotypów, znaków oraz dekoracyjnych instalacji LED.

Moduł wyposażono w 3 wydajne diody LED SMD2835, emitujące intensywne światło w kolorze czerwonym. Zastosowanie specjalistycznej soczewki Backlight o kącie świecenia 175° umożliwia bardzo szerokie rozprowadzenie światła, pomagając uzyskać równomierne podświetlenie powierzchni reklamowej.

Przy poborze mocy wynoszącym zaledwie 0,72W moduł zapewnia wyrazisty czerwony efekt świetlny, a jednocześnie pozwala ograniczyć zużycie energii w instalacjach składających się z wielu punktów LED.

Hermetyczna obudowa IP68 zapewnia wysoki poziom ochrony przed pyłem i wodą. Dzięki temu moduł może być wykorzystywany zarówno w instalacjach wewnętrznych, jak i odpowiednio wykonanych instalacjach zewnętrznych.

Zasilanie 12V DC, możliwość regulacji jasności za pomocą sterowników PWM, kompaktowe wymiary 63,5 × 13 × 11 mm oraz taśma klejąca umieszczona od spodu obudowy sprawiają, że moduł LED OPTICON jest praktycznym rozwiązaniem dla producentów reklam świetlnych, instalatorów i wykonawców dekoracyjnych systemów oświetlenia.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Czerwony moduł LED OPTICON Backlight 175° powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED oraz technologii profesjonalnego podświetlenia.

Doświadczenie zdobyte podczas pracy z różnymi rozwiązaniami LED pozwala firmie OPTICON opracowywać produkty odpowiadające praktycznym potrzebom producentów reklam, instalatorów oraz użytkowników profesjonalnych systemów oświetleniowych.

W prezentowanym module zastosowano 3 diody LED SMD2835, szerokokątną soczewkę Backlight 175° oraz hermetyczną obudowę IP68.

Połączenie tych elementów pozwala uzyskać kompaktowe, energooszczędne źródło intensywnego czerwonego światła, przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, logotypów i elementów dekoracyjnych.

OPTICON – profesjonalne rozwiązania LED oparte na doświadczeniu, sprawdzonych technologiach i potrzebach użytkowników.

Najważniejsze zalety czerwonego modułu LED OPTICON

• 3 diody LED SMD2835 – wydajne źródła czerwonego światła.
• Intensywny czerwony kolor – wyrazisty efekt wizualny.
• Moc tylko 0,72W – niski pobór energii.
• Technologia Backlight – do profesjonalnego podświetlania reklam.
• Soczewka 175° – bardzo szeroki kąt świecenia.
• Równomierne rozprowadzanie światła – ograniczenie efektu widocznych punktów LED.
• Hermetyczna obudowa IP68 – wysoka ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – możliwość stosowania sterowników LED MONO.
• Taśma klejąca od spodu – szybki i wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm – łatwy montaż w konstrukcjach reklamowych.
• Fabryczne łańcuchy po 50 sztuk – wygodna instalacja większej liczby modułów.
• Sprzedaż na sztuki – możliwość dopasowania liczby modułów do projektu.
• Zastosowanie wewnętrzne i zewnętrzne – szerokie możliwości wykorzystania.
• Gwarancja 24 miesiące.

Technologia Backlight – równomierne czerwone podświetlenie reklam

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W przypadku czerwonego modułu LED OPTICON zastosowano specjalistyczną soczewkę o kącie świecenia 175°, która umożliwia bardzo szerokie rozprowadzenie czerwonego światła.

Takie rozwiązanie pomaga uzyskać jednolite podświetlenie powierzchni reklamowej oraz ograniczyć powstawanie wyraźnych jasnych punktów bezpośrednio nad diodami LED.

Najważniejsze korzyści technologii Backlight 175°

• Szeroki rozsył czerwonego światła.
• Możliwość podświetlania dużych powierzchni reklamowych.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość uzyskania równomiernego efektu podświetlenia.
• Łatwe rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wymiarów reklamy.
• Estetyczne podświetlenie czerwonych liter, napisów i logotypów.

Soczewka 175° – szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka Backlight 175°.

Tak szeroki kąt świecenia pozwala rozprowadzić czerwone światło na dużej powierzchni, co jest szczególnie ważne podczas podświetlania kasetonów reklamowych i liter przestrzennych.

W porównaniu z modułami LED wyposażonymi w optykę o węższym kącie świecenia moduły Backlight 175° umożliwiają szersze rozsyłanie światła na boki.

Dzięki temu przy odpowiednio zaprojektowanej instalacji można ograniczyć występowanie ciemniejszych obszarów pomiędzy modułami.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających tylnej powierzchni kasetonu.
• Odległości modułów od frontu reklamy.
• Oczekiwanej intensywności czerwonego światła.

Moduły LED Backlight do kasetonów o głębokości 8–20 cm

Czerwony moduł LED OPTICON 12V 0,72W Backlight 175° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna optyka pozwala skutecznie rozprowadzać czerwone światło po podświetlanej powierzchni.

Przy prawidłowo dobranym rozstawie modułów można uzyskać równomierny efekt świetlny, bez wyraźnych jasnych punktów i ciemniejszych obszarów.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw i liczba modułów zależą od rodzaju materiału frontowego, konstrukcji kasetonu oraz oczekiwanego efektu świetlnego.

Czerwony kolor światła LED – wyraziste reklamy i podświetlane logotypy

Czerwone światło LED jest jednym z najczęściej wykorzystywanych kolorów w reklamach świetlnych, oznakowaniu oraz dekoracyjnych instalacjach oświetleniowych.

Intensywna czerwień przyciąga uwagę i pozwala tworzyć charakterystyczne elementy identyfikacji wizualnej.

Czerwone moduły LED OPTICON mogą być wykorzystywane do podświetlania napisów, znaków, logotypów i innych elementów reklamowych, w których kolor czerwony stanowi istotny element projektu.

Dlaczego warto stosować czerwone moduły LED?

• Wyrazisty kolor światła.
• Atrakcyjny efekt wizualny.
• Możliwość podświetlania czerwonych napisów i logotypów.
• Efektowne oświetlenie dekoracyjne.
• Możliwość tworzenia charakterystycznych reklam świetlnych.
• Wykorzystanie w identyfikacji wizualnej firm.
• Możliwość stosowania w instalacjach wewnętrznych i zewnętrznych.

Przykładowe zastosowania czerwonego światła LED

• Podświetlane logotypy firmowe.
• Czerwone litery przestrzenne.
• Kasetony reklamowe.
• Reklamy świetlne.
• Oznakowanie lokali usługowych.
• Podświetlane szyldy sklepowe.
• Elementy dekoracyjne.
• Ekspozycje handlowe.
• Podświetlane napisy.
• Instalacje świetlne w przestrzeniach komercyjnych.

3 diody LED SMD2835 – wydajne czerwone światło

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835, które emitują światło w kolorze czerwonym.

Zastosowanie trzech diod LED w jednym module pozwala uzyskać efektywne źródło światła, współpracujące ze specjalistyczną soczewką Backlight 175°.

Połączenie diod SMD2835 z szerokokątną optyką umożliwia uzyskanie szerokiego rozsyłu czerwonego światła przy poborze mocy wynoszącym zaledwie 0,72W.

Najważniejsze zalety zastosowania diod SMD2835

• Kompaktowe rozmiary.
• Niski pobór energii.
• Możliwość zastosowania trzech diod w jednym module.
• Współpraca z szerokokątną soczewką Backlight.
• Możliwość tworzenia rozbudowanych instalacji reklamowych.
• Praktyczne zastosowanie w kasetonach i literach przestrzennych.

Niska moc 0,72W – energooszczędne podświetlenie LED

Czerwony moduł LED OPTICON Backlight 175° pobiera zaledwie 0,72W mocy.

Niski pobór energii ma szczególne znaczenie w rozbudowanych instalacjach reklamowych, w których wykorzystywanych jest kilkadziesiąt lub kilkaset modułów LED.

Przykładowo:

• 10 modułów – łącznie 7,2W.
• 20 modułów – łącznie 14,4W.
• 30 modułów – łącznie 21,6W.
• 50 modułów – łącznie 36W.
• 100 modułów – łącznie 72W.

Odpowiedni dobór liczby modułów oraz zasilacza pozwala przygotować instalację dopasowaną do wielkości podświetlanej powierzchni.

Hermetyczna obudowa IP68 – wysoka odporność na wodę i pył

Moduł LED OPTICON Backlight czerwony posiada obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP68 nie oznacza możliwości dowolnie długiego zanurzenia modułu na dowolnej głębokości. Warunki zanurzenia należy sprawdzić w dokumentacji producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 12V DC – jak dobrać zasilacz do czerwonych modułów LED?

Moduł LED OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 12V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 12V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 50 czerwonych modułów LED

• Moc pojedynczego modułu: 0,72W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 36W.
• Łączny obliczeniowy prąd: 3A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 43,2W.

Praktycznym rozwiązaniem będzie zasilacz LED 12V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO

Czerwony moduł LED OPTICON Backlight 175° umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia regulację średniej mocy dostarczanej do modułów i zmianę intensywności świecenia.

Dzięki temu czerwone podświetlenie można dostosować do rodzaju reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności czerwonego światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca z popularnymi sterownikami LED MONO.
• Możliwość integracji z instalacjami LED 12V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 12V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

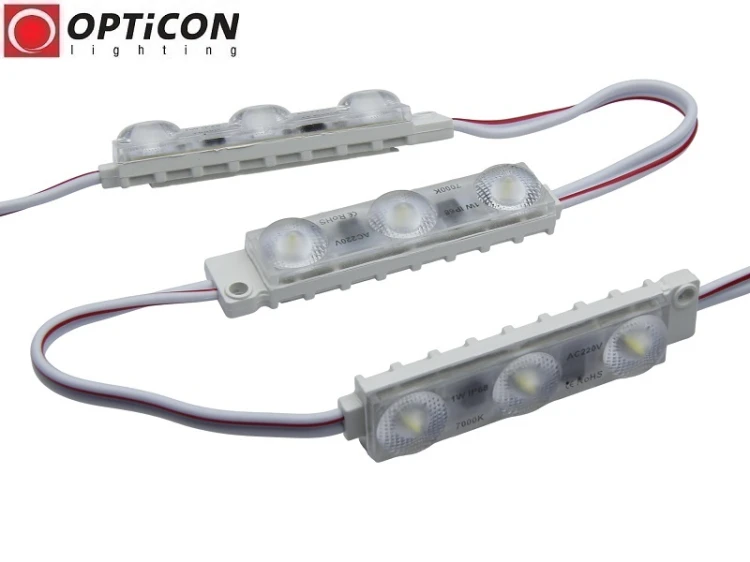

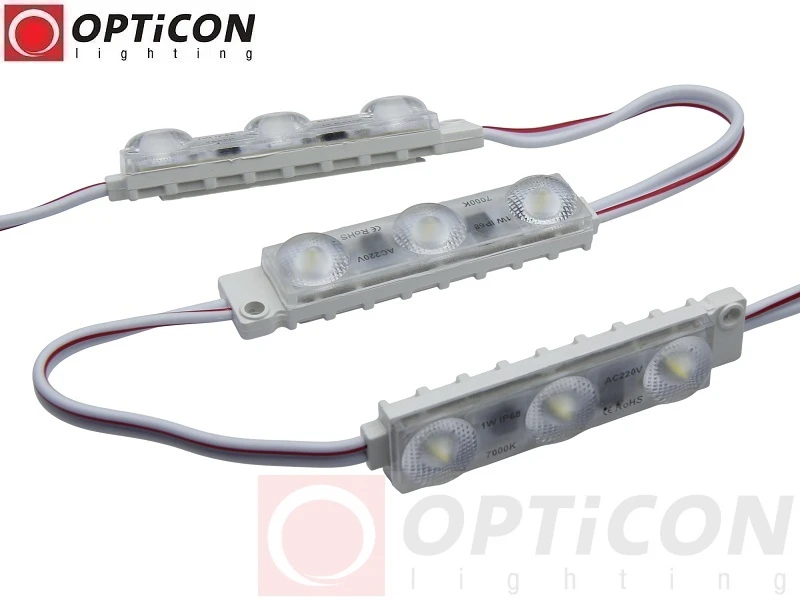

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Czerwone moduły LED OPTICON Backlight 175° fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 0,72W.
• Łączna moc 50 modułów: 36W.
• Łączny obliczeniowy prąd 50 modułów: 3A przy 12V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

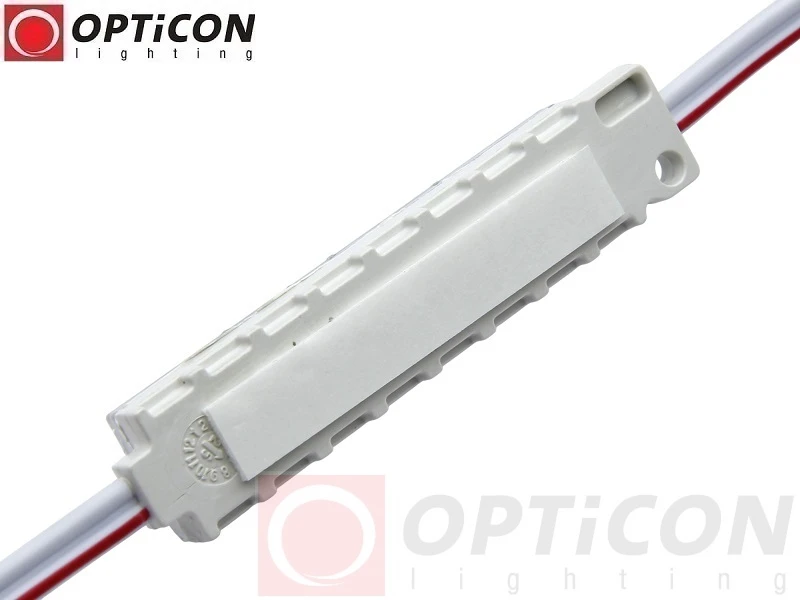

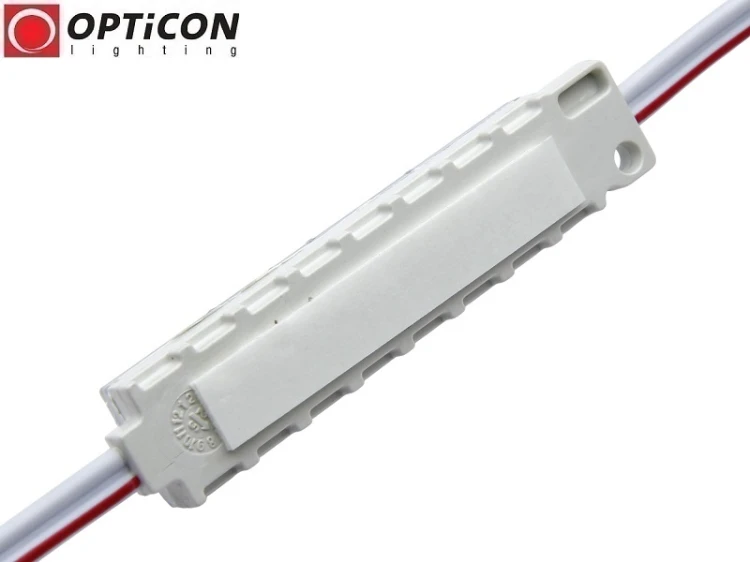

Łatwy montaż – taśma klejąca od spodu modułu

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować czerwone moduły LED Backlight?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj równomierne rozmieszczenie modułów.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy klejącej.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. W razie potrzeby zastosuj kompatybilny sterownik PWM.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność czerwonego podświetlenia.
9. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się czerwone moduły LED OPTICON Backlight?

• Kasetony reklamowe LED Backlight – czerwone podświetlenie od tylnej powierzchni.
• Czerwone kasetony reklamowe – efektowne reklamy świetlne.
• Litery przestrzenne LED – podświetlanie czerwonych napisów.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Tablice informacyjne – dekoracyjne podświetlenie oznaczeń.
• Witryny sklepowe – czerwone oświetlenie ekspozycji.
• Gabloty reklamowe – podświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – indywidualne projekty LED.
• Oznakowanie budynków – podświetlane szyldy i napisy.

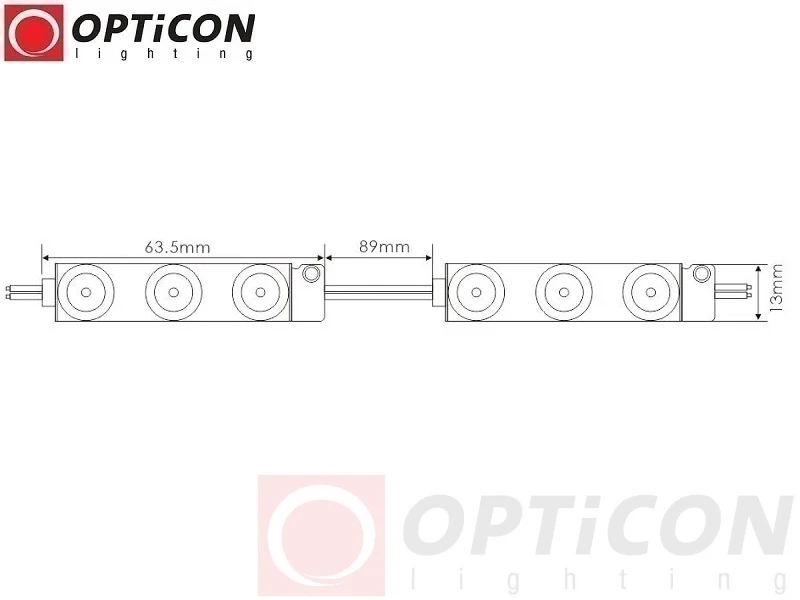

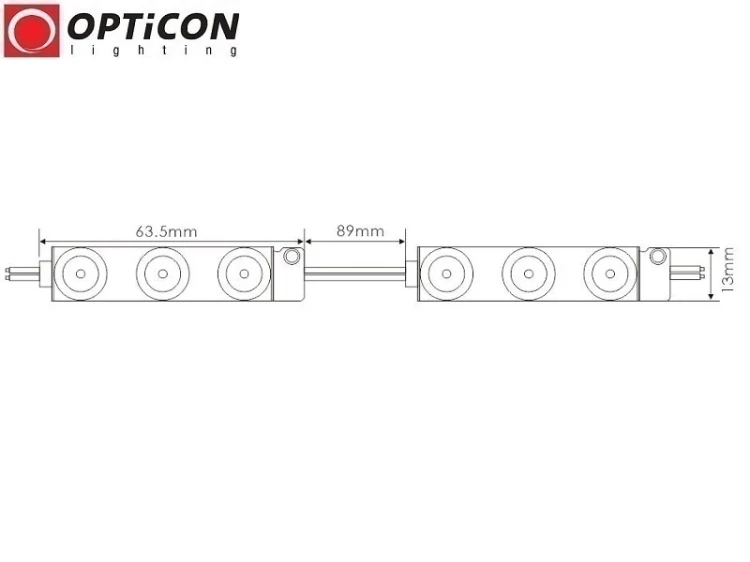

Wymiary czerwonego modułu LED OPTICON Backlight

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Smukła konstrukcja o szerokości zaledwie 13 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – czerwony moduł LED OPTICON 12V 0,72W IP68 Backlight 175°

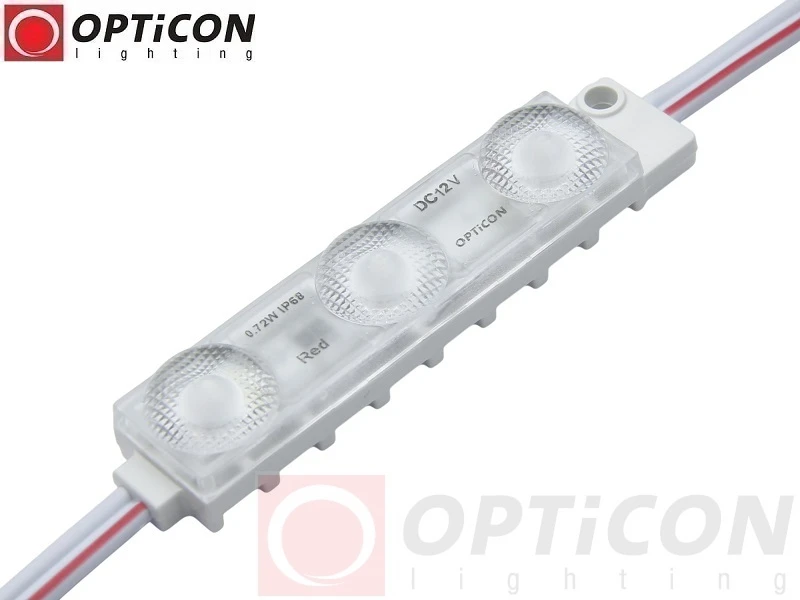

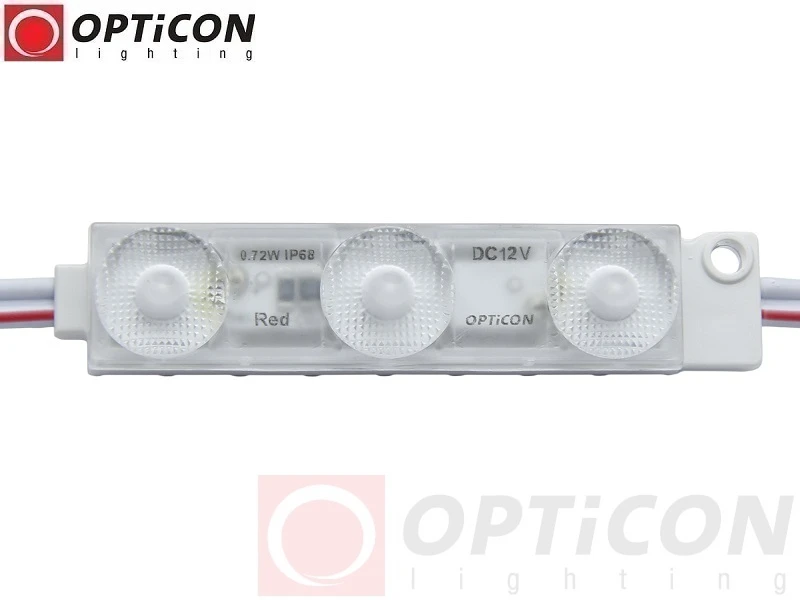

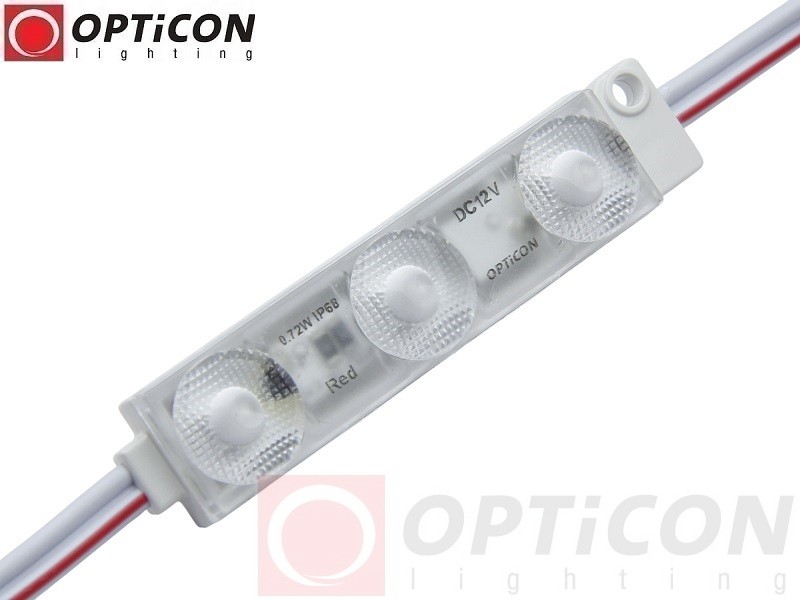

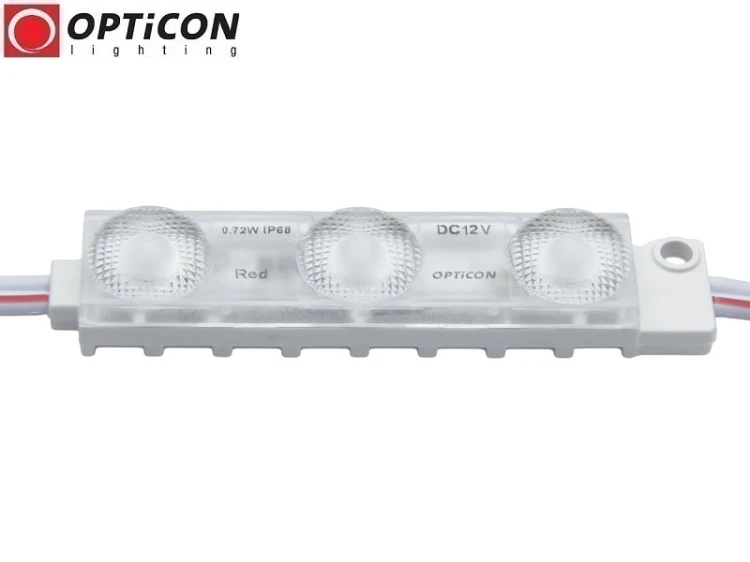

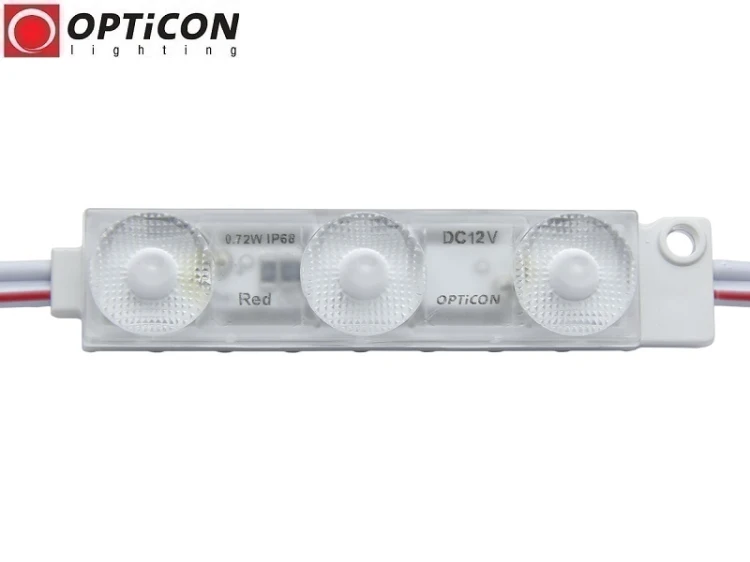

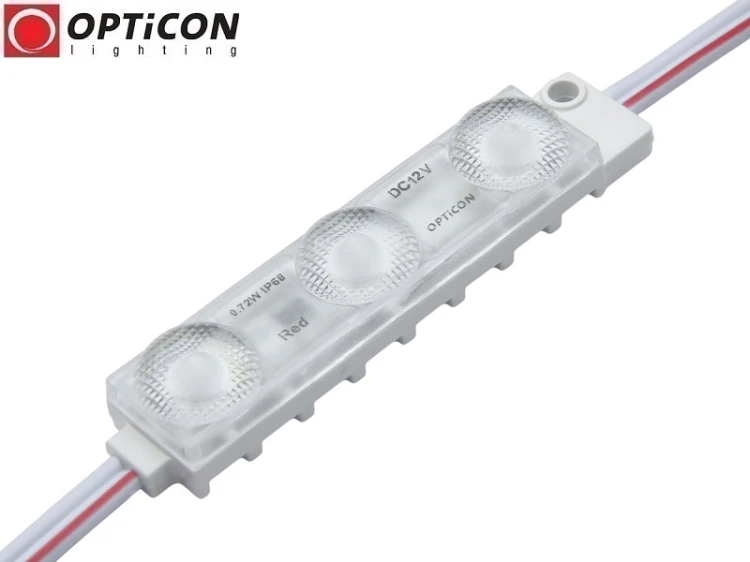

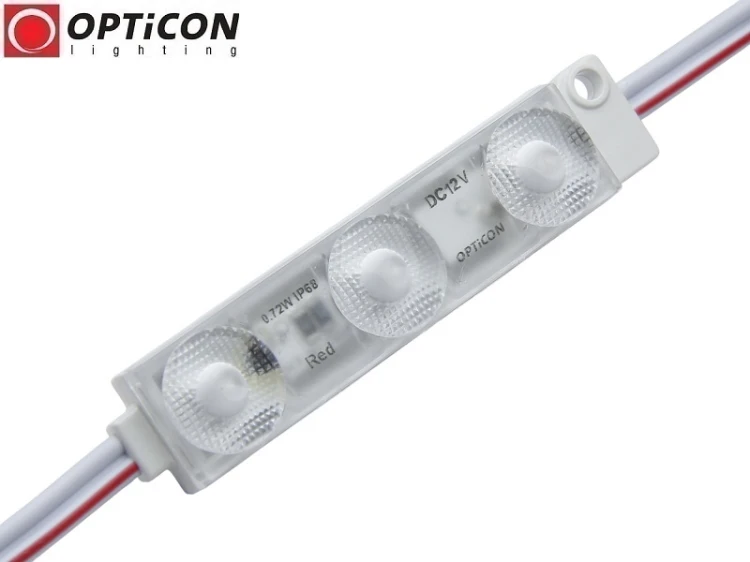

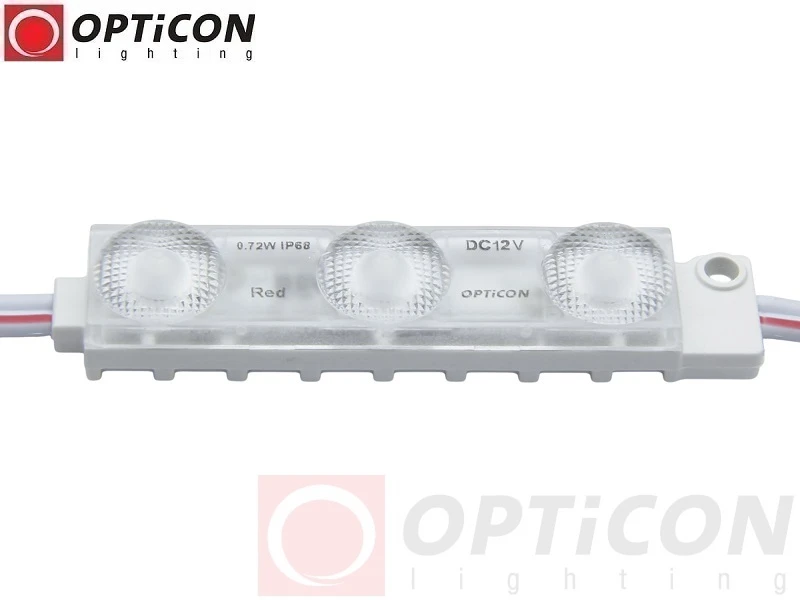

Zdjęcia czerwonego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o czerwony moduł LED Backlight

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki kolor światła emituje moduł?

Moduł emituje światło czerwone.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 0,72W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy można regulować jasność czerwonych modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać czerwony moduł LED OPTICON Backlight 0,72W?

Czerwony moduł LED OPTICON 12V DC 0,72W IP68 Backlight 175° to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających intensywnego czerwonego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, mocy 0,72W oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz czerwony moduł LED OPTICON Backlight 175°, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła czerwonego światła do profesjonalnego podświetlania reklam, szyldów i liter przestrzennych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy czerwonych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM.

• Zasilacze LED 12V DC – do zasilania czerwonych modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
