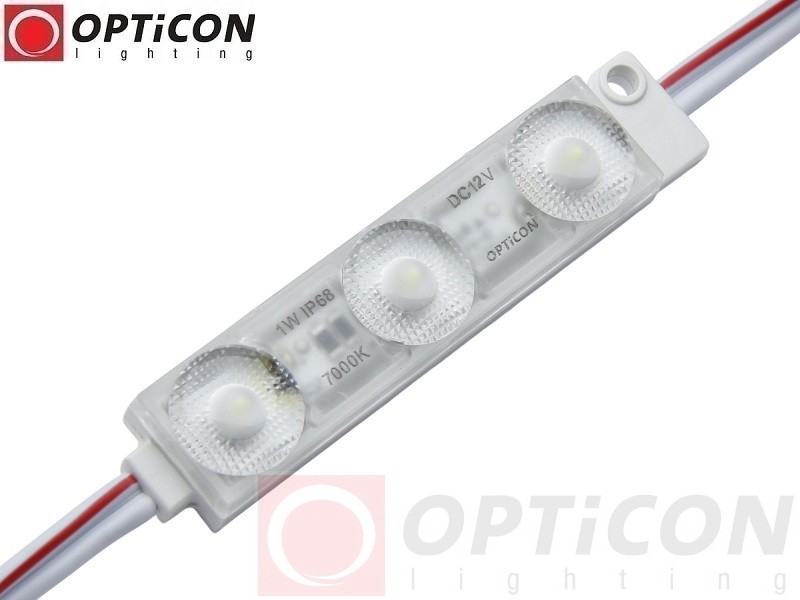

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 7000K – Biała Zimna, 3× SMD2835

Profesjonalny moduł LED 12V 1W 7000K do kasetonów reklamowych i liter przestrzennych

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 7000K to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów świetlnych, logotypów, tablic informacyjnych oraz innych konstrukcji reklamowych.

Moduł wyposażono w 3 wydajne diody LED SMD2835 emitujące zimne białe światło o temperaturze barwowej 7000K. Przy poborze mocy zaledwie 1W moduł generuje strumień świetlny 100 lm, osiągając skuteczność świetlną 100 lm/W.

Zastosowana technologia Backlight oraz specjalistyczna soczewka o kącie świecenia 175° pozwalają szeroko rozprowadzić światło po podświetlanej powierzchni. Przy odpowiednim rozmieszczeniu modułów można uzyskać równomierne podświetlenie frontu kasetonu, ograniczając widoczność pojedynczych punktów świetlnych.

Hermetyczna obudowa IP68 zapewnia wysoki stopień ochrony przed pyłem i wodą, dzięki czemu moduł może być wykorzystywany w odpowiednio wykonanych instalacjach wewnętrznych oraz zewnętrznych.

Niewielkie wymiary 63,5 × 13 × 11 mm, zasilanie 12V DC oraz możliwość regulacji jasności za pomocą sterowników PWM sprawiają, że moduł jest praktycznym rozwiązaniem dla producentów reklam, instalatorów oraz firm wykonujących profesjonalne systemy oświetleniowe.

OPTICON – moduł LED stworzony na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 175° 7000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED oraz projektowania i rozwijania technologii oświetleniowych.

Wiedza zdobyta podczas wieloletniej pracy z oświetleniem reklamowym, dekoracyjnym, technicznym i samochodowym LED pozwala opracowywać produkty odpowiadające potrzebom profesjonalnych instalatorów oraz użytkowników systemów oświetleniowych.

W prezentowanym module zastosowano 3 diody SMD2835, specjalistyczną optykę Backlight 175° oraz szczelną obudowę IP68. Takie połączenie pozwala uzyskać energooszczędne źródło zimnego białego światła, przeznaczone do wymagających instalacji reklamowych.

OPTICON to rozwiązania LED oparte na doświadczeniu, praktycznej wiedzy i odpowiednio dobranych komponentach.

Najważniejsze zalety modułu LED OPTICON 12V 1W IP68

• 3 diody LED SMD2835 – wydajne źródła światła w jednym module.
• Zimna biała barwa światła 7000K – wyraziste podświetlenie reklam i szyldów.
• Strumień świetlny 100 lm – efektywne oświetlenie przy niskim poborze energii.
• Skuteczność świetlna 100 lm/W – korzystny stosunek ilości światła do zużywanej energii.
• Moc tylko 1W – energooszczędna praca.
• Technologia Backlight – przeznaczona do podświetlania kasetonów reklamowych.
• Soczewka 175° – bardzo szeroki kąt świecenia.
• Równomierne rozprowadzanie światła – ograniczenie efektu punktowego.
• Hermetyczna obudowa IP68 – wysoka ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – możliwość stosowania sterowników do jednokolorowych taśm LED.
• Taśma klejąca od spodu – wygodny montaż.
• Wymiary 63,5 × 13 × 11 mm – smukła i kompaktowa konstrukcja.
• Fabryczne łańcuchy po 50 modułów – wygodna organizacja większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.
• Gwarancja 24 miesiące.

Technologia Backlight 175° – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są na tylnej powierzchni kasetonu reklamowego lub innej podświetlanej konstrukcji.

Światło emitowane przez moduły kierowane jest w stronę frontu reklamy, dzięki czemu możliwe jest uzyskanie równomiernego podświetlenia grafiki, napisu lub logotypu.

Moduł LED OPTICON Backlight 175° wyposażono w specjalistyczną soczewkę zapewniającą bardzo szeroki rozsył światła.

Takie rozwiązanie pozwala ograniczyć powstawanie intensywnych punktów świetlnych bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy modułami.

Najważniejsze korzyści technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szerokie rozprowadzanie światła z pojedynczego modułu.
• Ograniczenie widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego podświetlenia frontu kasetonu.
• Efektywne wykorzystanie światła emitowanego przez diody LED.
• Łatwe rozmieszczanie modułów na tylnej powierzchni konstrukcji.
• Możliwość dostosowania liczby modułów do wielkości reklamy.

Soczewka 175° – bardzo szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 175°.

Tak szeroki kąt świecenia umożliwia rozprowadzenie światła na dużej powierzchni i pomaga uzyskać równomierny efekt podświetlenia.

W porównaniu z modułami LED wyposażonymi w optykę o węższym kącie świecenia moduły Backlight 175° mogą skuteczniej rozprowadzać światło na boki.

Jest to szczególnie przydatne w kasetonach reklamowych, literach przestrzennych i szyldach świetlnych.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw poszczególnych modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj materiału frontowego.
• Przepuszczalność światła przez grafikę reklamową.
• Kolor i właściwości odbijające tylnej powierzchni kasetonu.
• Odległość modułów od podświetlanej powierzchni.
• Oczekiwana intensywność świecenia.

Odpowiednie rozmieszczenie modułów jest kluczowe dla uzyskania jednolitego efektu świetlnego.

Moduły LED Backlight do kasetonów o głębokości 8–20 cm

Moduł LED OPTICON 12V 1W Backlight 175° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka umożliwia rozprowadzenie światła po znacznej powierzchni reklamy.

Przy odpowiednio dobranym rozstawie modułów możliwe jest uzyskanie estetycznego podświetlenia bez wyraźnych jasnych punktów i ciemnych obszarów.

Ważne: głębokość 8–20 cm jest zakresem orientacyjnym. Ostateczny rozstaw i liczba modułów zależą od konstrukcji kasetonu, rodzaju materiału frontowego oraz oczekiwanego efektu świetlnego.

Barwa światła 7000K – zimna biel do reklam i szyldów LED

Temperatura barwowa 7000K zapewnia zimne białe światło o wyraźnym, chłodnym charakterze.

Taka barwa jest szczególnie popularna w instalacjach reklamowych, w których ważne jest uzyskanie intensywnego i nowoczesnego efektu wizualnego.

Zimne białe światło 7000K dobrze sprawdza się przy podświetlaniu:

• kasetonów reklamowych,
• liter przestrzennych LED,
• szyldów sklepów i punktów usługowych,
• logotypów firmowych,
• tablic informacyjnych,
• witryn sklepowych,
• gablot reklamowych,
• ekspozytorów i elementów wystawienniczych.

Dlaczego warto wybrać zimną barwę światła 7000K?

• Wyrazisty i nowoczesny efekt podświetlenia.
• Chłodna barwa światła odpowiednia do współczesnych reklam.
• Możliwość uzyskania kontrastowego efektu wizualnego.
• Estetyczne podświetlenie białych i jasnych elementów reklamowych.
• Dobre dopasowanie do nowoczesnych szyldów i logotypów.
• Możliwość zastosowania w instalacjach wewnętrznych i zewnętrznych.

3 diody LED SMD2835 – strumień świetlny 100 lm przy mocy 1W

Moduł LED OPTICON został wyposażony w 3 diody LED SMD2835, które emitują zimne białe światło o temperaturze barwowej 7000K.

Przy mocy zaledwie 1W moduł generuje strumień świetlny 100 lm.

Oznacza to skuteczność świetlną na poziomie 100 lm/W.

Połączenie trzech diod LED z szerokokątną soczewką Backlight 175° umożliwia uzyskanie równomiernego rozsyłu światła przy niewielkim poborze energii.

Zalety zastosowania 3 diod SMD2835

• Wydajne źródła światła LED.
• Łączny strumień świetlny modułu 100 lm.
• Niewielki pobór energii – 1W.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca z szerokokątną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

Hermetyczna obudowa IP68 – wysoka odporność na wodę i pył

Moduł LED OPTICON Backlight 7000K posiada szczelną obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do instalacji reklamowych wewnętrznych i zewnętrznych, w których wymagana jest wysoka odporność na warunki środowiskowe.

Ważne: stopień ochrony IP68 nie oznacza automatycznie możliwości dowolnie długiego zanurzenia modułu na dowolnej głębokości. Warunki zanurzenia należy potwierdzić w dokumentacji producenta. Połączenia przewodów, sterownik i zasilacz również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 12V DC – jak dobrać zasilacz LED?

Moduł LED OPTICON Backlight 175° 7000K przeznaczony jest do zasilania napięciem 12V DC.

Do zasilania należy stosować stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 50 modułów LED OPTICON

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 50W.
• Łączny obliczeniowy prąd: około 4,17A.

Przy przyjęciu około 20% zapasu mocy należy zastosować zasilacz 12V DC o mocy znamionowej co najmniej 60W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 60W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W większych instalacjach należy dodatkowo uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 7000K umożliwia regulację jasności świecenia za pomocą standardowych sterowników PWM przeznaczonych do jednokolorowych taśm LED 12V DC.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia zmianę średniej mocy dostarczanej do modułów LED i regulację ich jasności.

Dzięki temu intensywność zimnego białego światła można dostosować do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Najważniejsze zalety regulacji jasności PWM

• Płynna regulacja intensywności podświetlenia.
• Możliwość dopasowania jasności reklamy do warunków otoczenia.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Możliwość wykorzystania popularnych sterowników LED MONO.
• Łatwa integracja z instalacjami LED 12V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 12V DC, o wydajności prądowej dostosowanej do łącznej mocy podłączonych modułów.

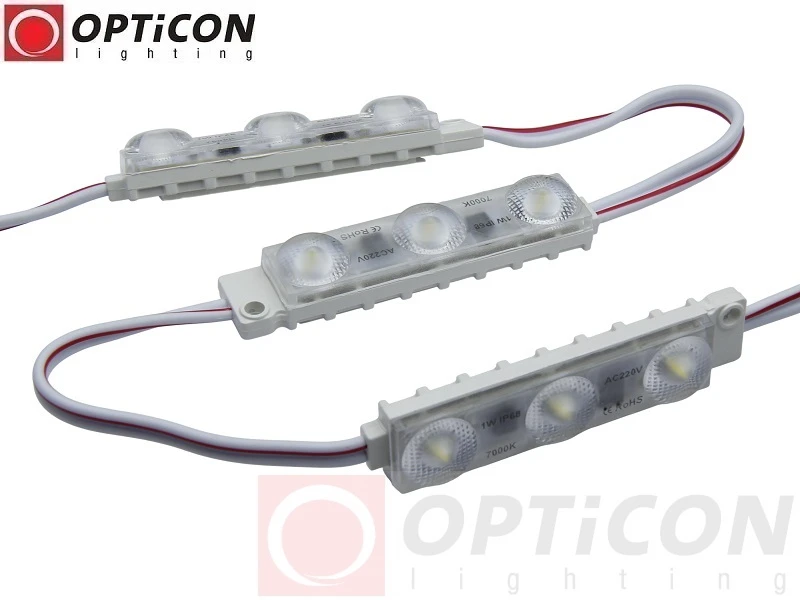

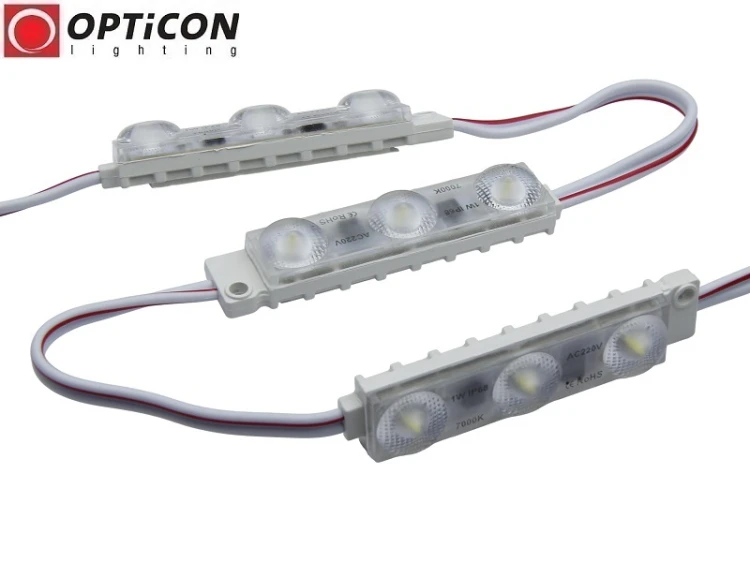

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 7000K fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 89 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 50 modułów: 50W.
• Suma deklarowanych strumieni świetlnych 50 modułów: 5000 lm.

Możliwość zakupu pojedynczych sztuk pozwala zamówić dokładnie taką liczbę modułów, jaka jest potrzebna do realizacji konkretnego projektu.

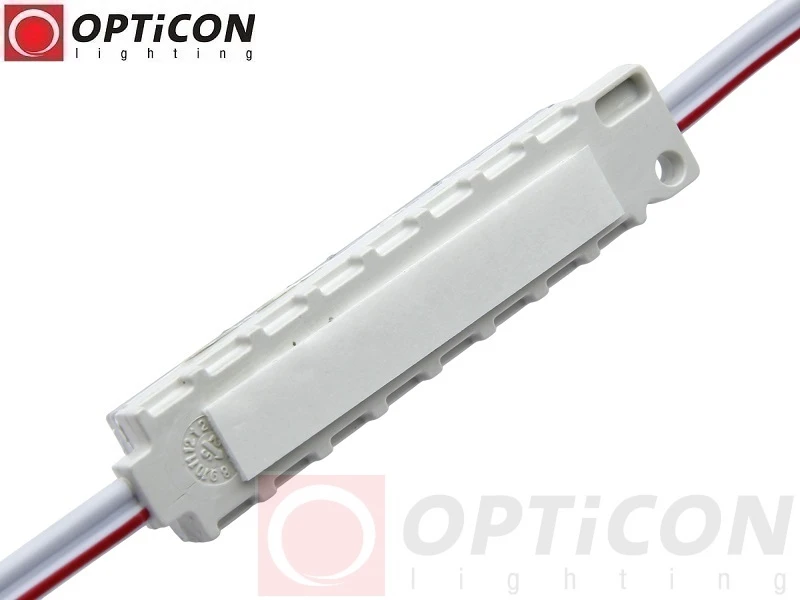

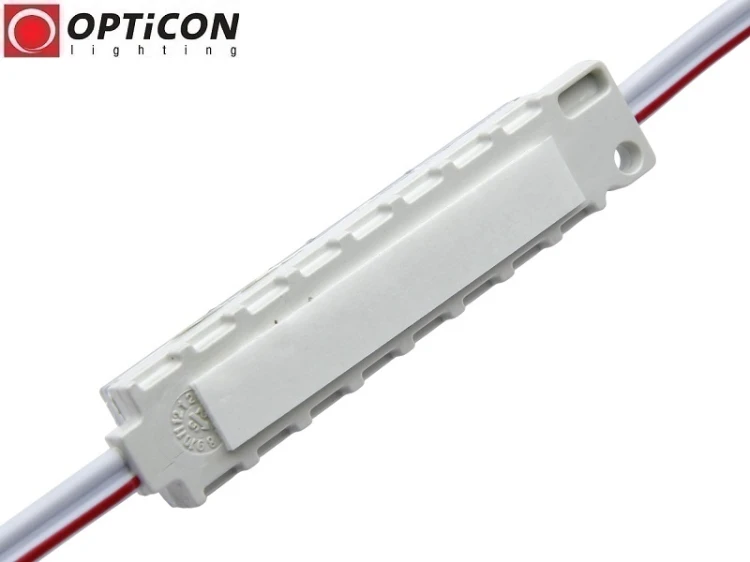

Łatwy montaż – taśma klejąca od spodu modułu

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybki montaż na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie kasetonu.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy klejącej.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. W razie potrzeby zastosuj kompatybilny sterownik PWM.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia frontu kasetonu.
9. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 7000K?

• Kasetony reklamowe LED Backlight – podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Tablice informacyjne – podświetlenie oznaczeń.
• Witryny sklepowe – dekoracyjne podświetlenie ekspozycji.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Ekspozytory handlowe – podświetlenie elementów wystawienniczych.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – indywidualne projekty oświetleniowe.
• Oznakowanie budynków – podświetlane szyldy i tablice.

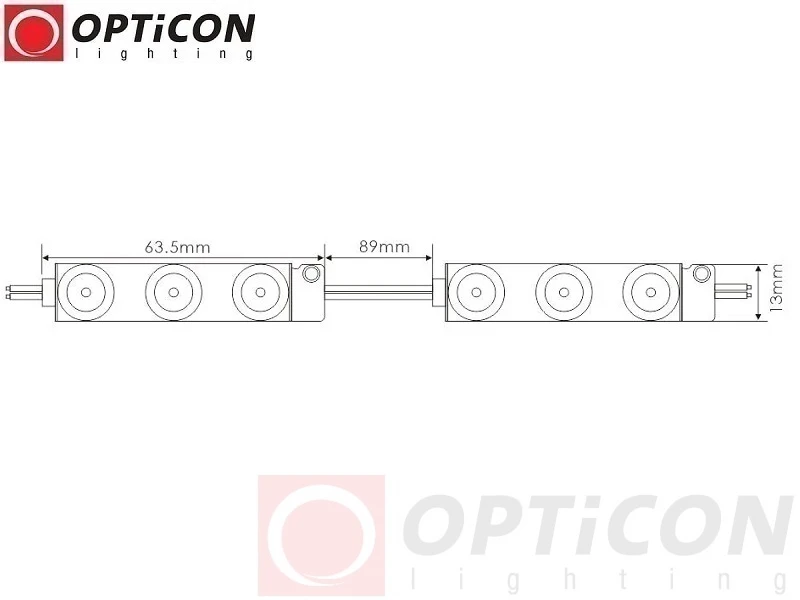

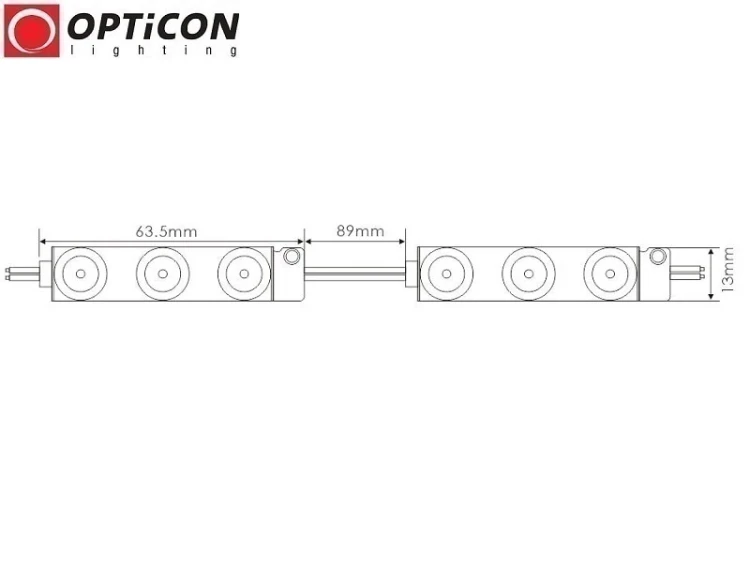

Wymiary modułu LED OPTICON Backlight 7000K

• Długość: 63,5 mm.
• Szerokość: 13 mm.
• Wysokość: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Smukła konstrukcja o szerokości zaledwie 13 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne modułu LED OPTICON 12V 1W IP68 Backlight 175° 7000K

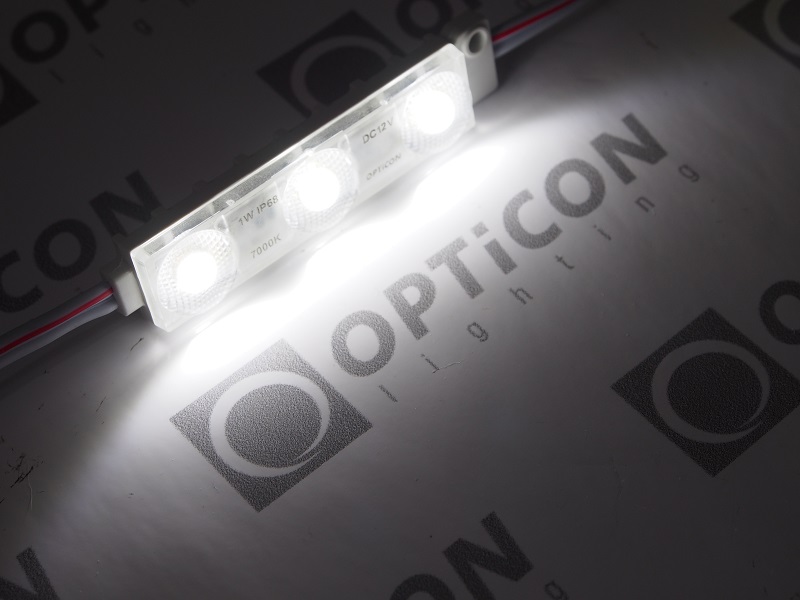

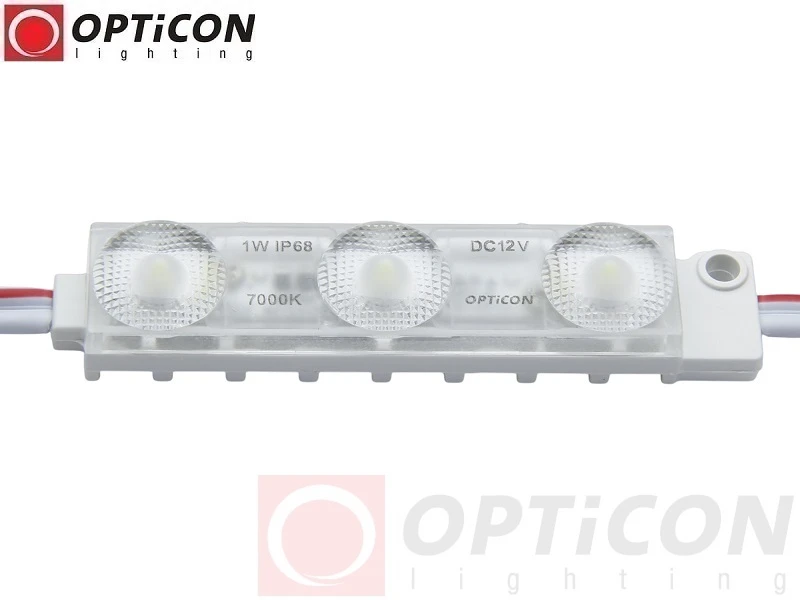

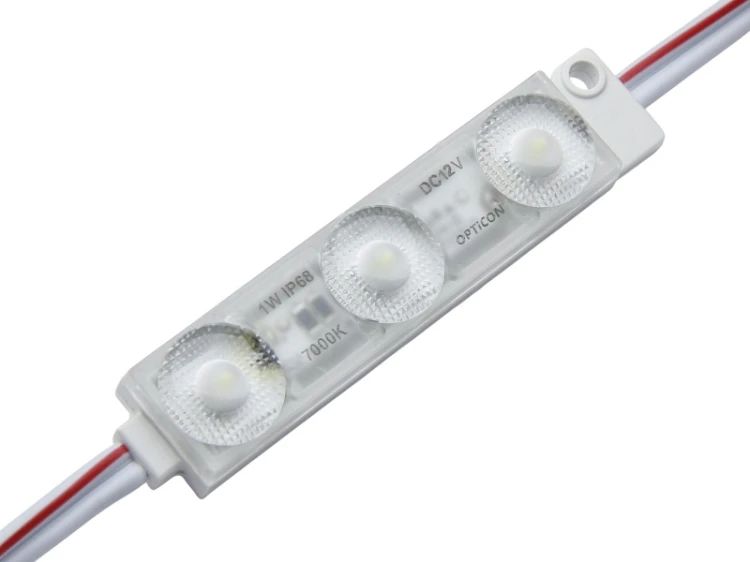

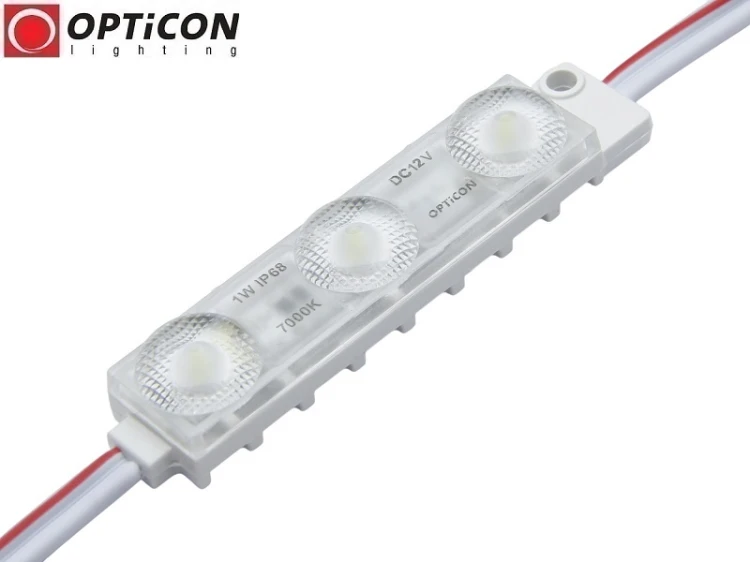

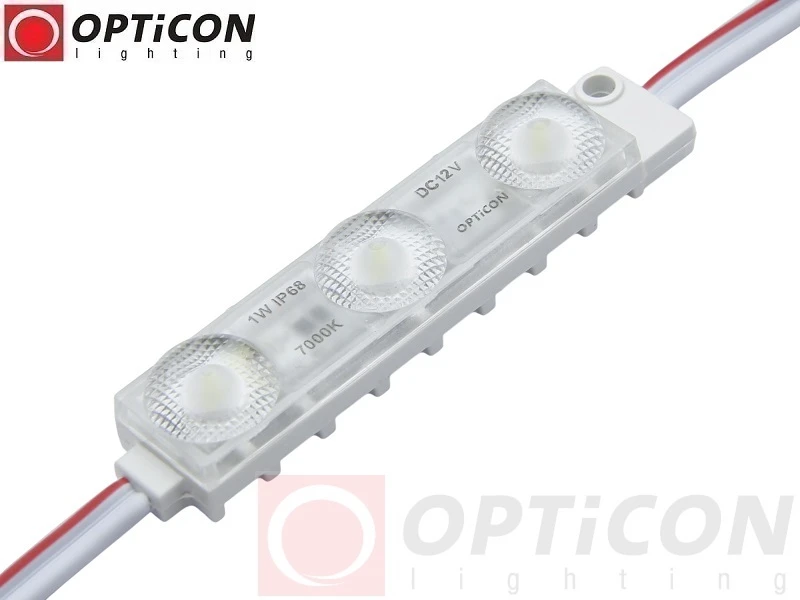

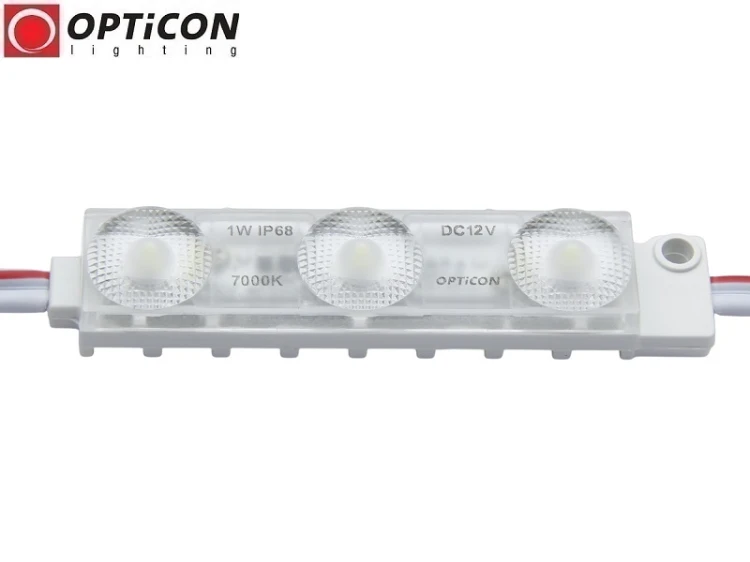

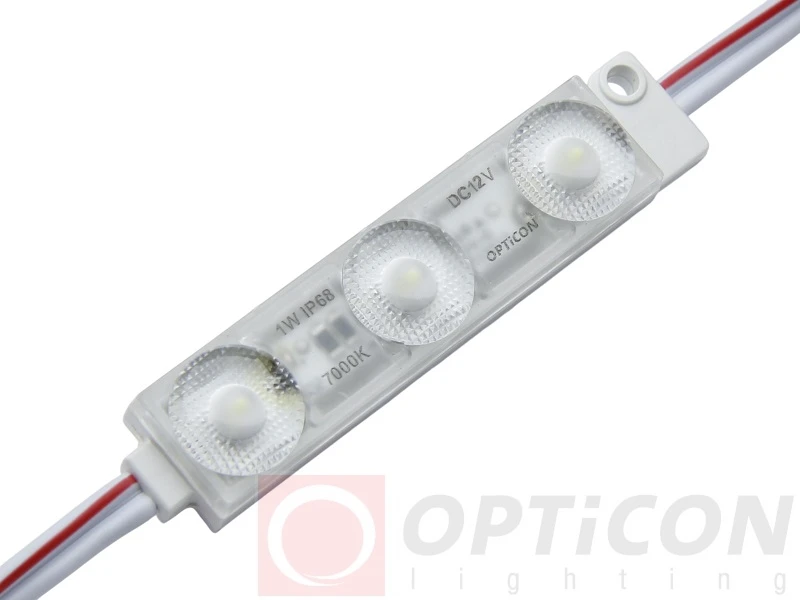

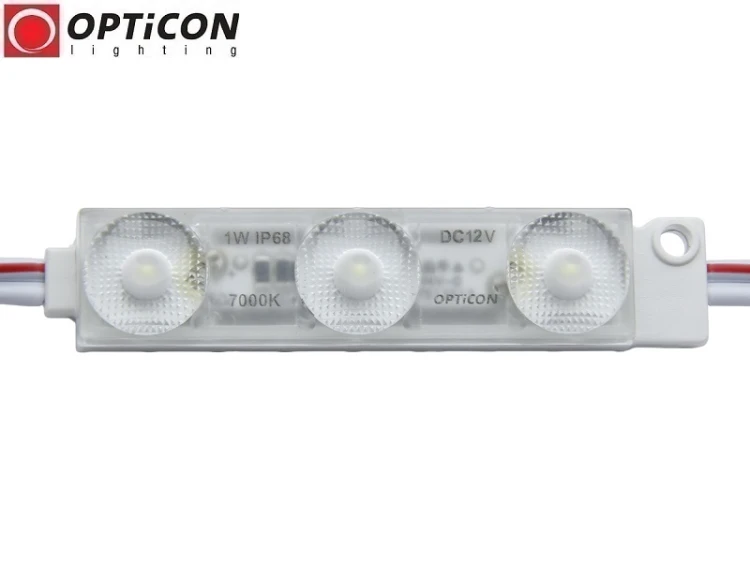

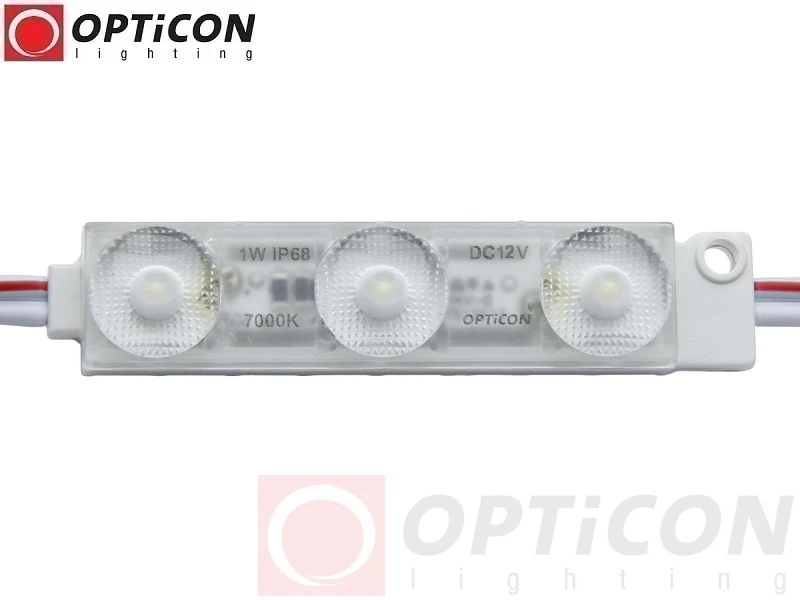

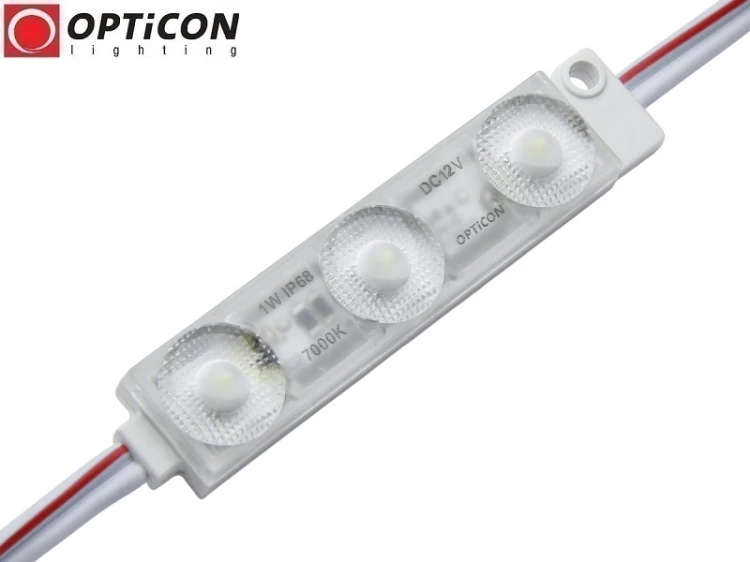

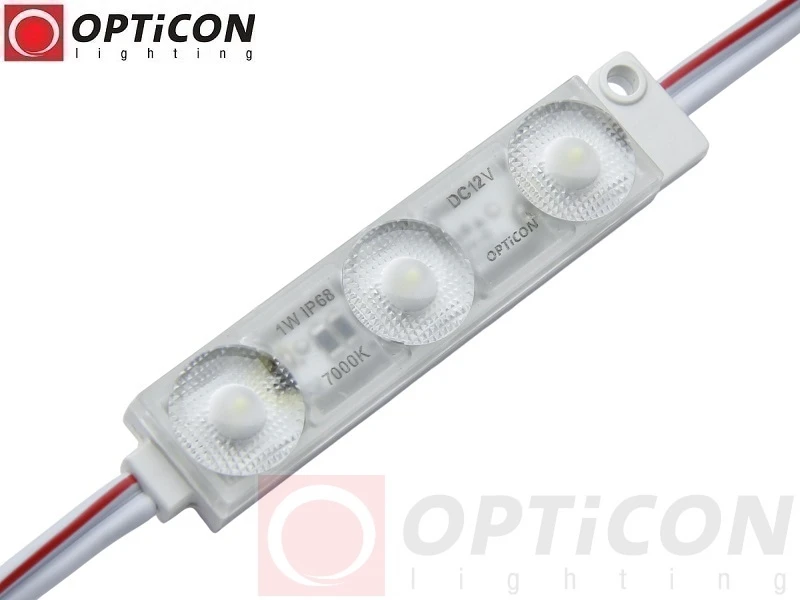

Zdjęcia modułu LED OPTICON Backlight 7000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 7000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło LED o temperaturze barwowej 7000K.

Jaka jest moc modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Jaki strumień świetlny zapewnia moduł?

Strumień świetlny wynosi 100 lm.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu pomiędzy modułami wynosi 89 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 1W 7000K?

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 7000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, zimnej barwy światła 7000K, strumienia świetlnego 100 lm, mocy 1W oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 7000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła zimnego białego światła do profesjonalnego podświetlania kasetonów reklamowych, szyldów i liter przestrzennych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 7000K niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
