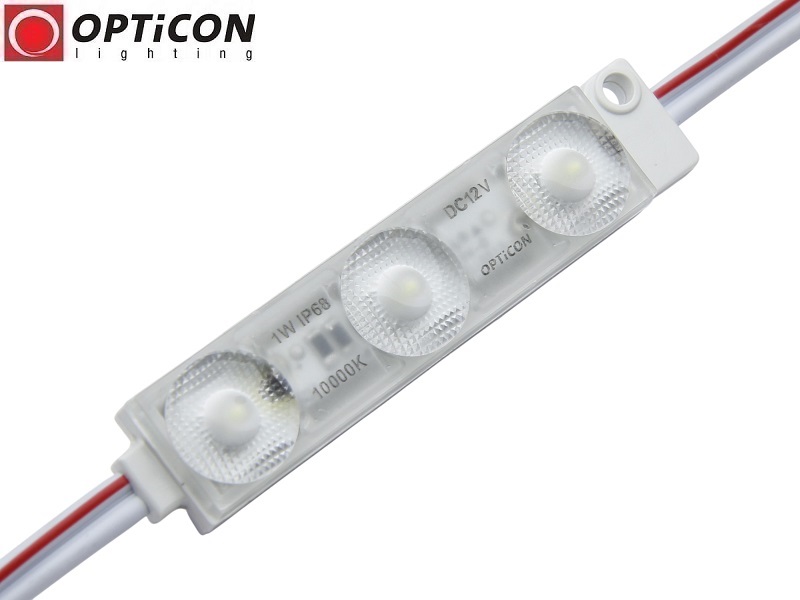

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 10000K – Biała Bardzo Zimna, 3× SMD2835

Profesjonalny moduł LED Backlight 12V do kasetonów reklamowych i liter przestrzennych

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 10000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych oraz reklam świetlnych.

Moduł został wyposażony w 3 diody LED SMD2835 oraz specjalistyczną soczewkę Backlight o kącie świecenia 175°. Takie połączenie umożliwia szerokie rozprowadzanie światła i pomaga uzyskać równomierne podświetlenie powierzchni reklamowych.

Przy poborze mocy wynoszącym zaledwie 1W moduł generuje 100 lumenów, osiągając skuteczność świetlną 100 lm/W. Dzięki temu stanowi energooszczędne rozwiązanie do profesjonalnych instalacji LED, również tych wykorzystujących dużą liczbę modułów.

Barwa światła 10000K to bardzo zimna biel o wyraźnie chłodnym, lekko niebieskawym odcieniu. Doskonale sprawdza się w nowoczesnych reklamach świetlnych, w których istotny jest intensywny i charakterystyczny efekt wizualny.

Hermetyczna obudowa o stopniu ochrony IP68 zapewnia wysoki poziom ochrony przed pyłem i wodą. Moduł może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Zasilanie 12V DC, możliwość regulacji jasności za pomocą sterowników PWM, kompaktowe wymiary 63,5 × 13 × 11 mm oraz taśma klejąca umieszczona od spodu ułatwiają wykorzystanie modułu w różnych konstrukcjach reklamowych.

OPTICON – oświetlenie LED tworzone na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 175° 10000K powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlenia oraz profesjonalnych systemów reklamowych.

Wieloletnia praktyka w branży oświetlenia LED pozwala firmie OPTICON opracowywać produkty odpowiadające na potrzeby producentów reklam świetlnych, instalatorów oraz użytkowników profesjonalnych systemów oświetleniowych.

W prezentowanym module połączono wydajne diody LED SMD2835, szerokokątną optykę Backlight 175°, energooszczędne zasilanie 12V DC oraz hermetyczną obudowę IP68.

Efektem jest kompaktowe źródło światła przeznaczone do tworzenia nowoczesnych, energooszczędnych instalacji reklamowych, w których ważna jest równomierność podświetlenia, intensywność światła oraz trwałość zastosowanych rozwiązań.

Najważniejsze zalety modułu LED OPTICON 10000K

• 3 diody LED SMD2835 – wydajne źródło światła.
• Strumień świetlny 100 lm – intensywne podświetlenie.
• Skuteczność świetlna 100 lm/W – efektywne wykorzystanie energii.
• Moc tylko 1W – niski pobór energii.
• Barwa światła 10000K – bardzo zimna biel o chłodnym odcieniu.
• Technologia Backlight – przeznaczona do podświetlania powierzchni reklamowych.
• Soczewka 175° – bardzo szeroki kąt świecenia.
• Równomierne rozprowadzanie światła – ograniczenie widoczności pojedynczych punktów LED.
• Hermetyczna obudowa IP68 – wysoka ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności PWM – kompatybilność z odpowiednimi sterownikami LED MONO.
• Taśma klejąca od spodu – wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm.
• Fabryczne łańcuchy po 50 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia odpowiedniej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne.
• Gwarancja 24 miesiące.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

W module OPTICON zastosowano szerokokątną soczewkę 175°, która pozwala rozprowadzać światło na dużej powierzchni.

Dzięki takiemu rozwiązaniu możliwe jest uzyskanie równomiernego podświetlenia reklam oraz ograniczenie powstawania widocznych jasnych punktów bezpośrednio nad diodami LED.

Najważniejsze korzyści technologii Backlight 175°

• Bardzo szeroki rozsył światła.
• Możliwość podświetlania dużych powierzchni reklamowych.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość uzyskania jednolitego efektu podświetlenia.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wymiarów reklamy.
• Efektowne podświetlenie liter przestrzennych, szyldów i logotypów.

Soczewka 175° – szeroki kąt świecenia modułu LED

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka Backlight o kącie świecenia 175°.

Tak szeroki kąt świecenia umożliwia rozprowadzanie światła na dużej powierzchni, co ma szczególne znaczenie podczas podświetlania kasetonów reklamowych, liter przestrzennych oraz szyldów świetlnych.

W porównaniu z modułami LED wyposażonymi w optykę o węższym kącie świecenia rozwiązanie Backlight 175° pozwala kierować większą część światła również na boki.

Dzięki temu przy prawidłowo zaprojektowanej instalacji można ograniczyć występowanie ciemniejszych obszarów pomiędzy modułami.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających tylnej powierzchni kasetonu.
• Odległości modułów od frontu reklamy.
• Oczekiwanej intensywności podświetlenia.

Moduły LED Backlight do kasetonów o głębokości 8–20 cm

Moduł LED OPTICON 12V 1W Backlight 175° 10000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna optyka pomaga rozprowadzać światło po podświetlanej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać równomierny efekt świetlny, bez wyraźnych jasnych punktów i ciemniejszych obszarów.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw i liczba modułów zależą od rodzaju materiału frontowego, konstrukcji kasetonu oraz oczekiwanego efektu świetlnego. Przed wykonaniem większej instalacji warto przeprowadzić próbę podświetlenia.

Barwa światła 10000K – bardzo zimna biała z chłodnym odcieniem

Temperatura barwowa 10000K oznacza bardzo zimne światło białe, charakteryzujące się wyraźnie chłodnym, lekko niebieskawym odcieniem.

Takie światło nadaje podświetlanym konstrukcjom nowoczesny i wyrazisty charakter.

Barwa 10000K jest szczególnie interesująca w reklamach świetlnych, w których zależy nam na uzyskaniu charakterystycznego, bardzo chłodnego efektu wizualnego.

Gdzie sprawdza się barwa światła 10000K?

• Nowoczesne kasetony reklamowe.
• Litery przestrzenne LED.
• Podświetlane szyldy sklepowe.
• Logotypy firmowe.
• Tablice reklamowe.
• Podświetlane napisy.
• Reklamy świetlne.
• Ekspozycje handlowe.
• Gabloty reklamowe.
• Dekoracyjne instalacje LED.

Warto wiedzieć: barwa 10000K jest znacznie chłodniejsza od popularnej barwy neutralnej 4000K i zimnej białej 6000–6500K. Jeżeli zależy Ci na uzyskaniu bardzo chłodnego, wyrazistego podświetlenia, moduł 10000K będzie odpowiednim rozwiązaniem.

3 diody LED SMD2835 – strumień świetlny 100 lm

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835, które generują łączny strumień świetlny 100 lumenów.

Zastosowanie trzech diod LED w jednym module pozwala uzyskać wydajne źródło światła współpracujące ze specjalistyczną soczewką Backlight 175°.

Połączenie diod SMD2835 z szerokokątną optyką umożliwia uzyskanie szerokiego rozsyłu światła przy poborze mocy wynoszącym zaledwie 1W.

Najważniejsze parametry świetlne

• Typ diod LED: SMD2835.
• Liczba diod: 3 sztuki.
• Strumień świetlny: 100 lm.
• Skuteczność świetlna: 100 lm/W.
• Moc pobierana: 1W.
• Barwa światła: 10000K.
• Kąt świecenia: 175°.

Wysoka skuteczność świetlna 100 lm/W – energooszczędne podświetlenie LED

Moduł LED OPTICON Backlight 175° 10000K osiąga skuteczność świetlną na poziomie 100 lm/W.

Oznacza to, że z każdego wata pobieranej mocy moduł generuje około 100 lumenów światła.

Wysoka skuteczność świetlna ma szczególne znaczenie w rozbudowanych instalacjach reklamowych, w których wykorzystywanych jest kilkadziesiąt lub kilkaset modułów LED.

Przykładowy pobór mocy instalacji

• 10 modułów – łącznie 10W.
• 20 modułów – łącznie 20W.
• 30 modułów – łącznie 30W.
• 50 modułów – łącznie 50W.
• 100 modułów – łącznie 100W.

Odpowiedni dobór liczby modułów oraz zasilacza pozwala przygotować instalację dopasowaną do wielkości podświetlanej powierzchni.

Hermetyczna obudowa IP68 – wysoka odporność na wodę i pył

Moduł LED OPTICON Backlight 10000K posiada obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP68 nie oznacza możliwości dowolnie długiego zanurzenia modułu na dowolnej głębokości. Warunki zanurzenia należy sprawdzić w dokumentacji producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED Backlight?

Moduł LED OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 12V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 12V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 50 modułów LED

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 50W.
• Łączny obliczeniowy prąd: około 4,17A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 60W.

Praktycznym rozwiązaniem będzie zasilacz LED 12V DC 60W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 175° 10000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia regulację średniej mocy dostarczanej do modułów i zmianę intensywności świecenia.

Dzięki temu podświetlenie można dostosować do rodzaju reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca z popularnymi sterownikami LED MONO.
• Możliwość integracji z instalacjami LED 12V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 12V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

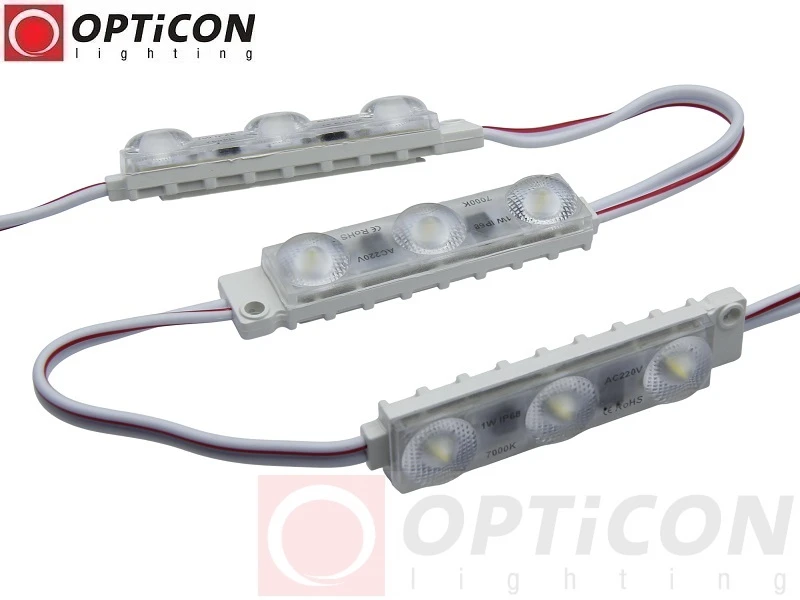

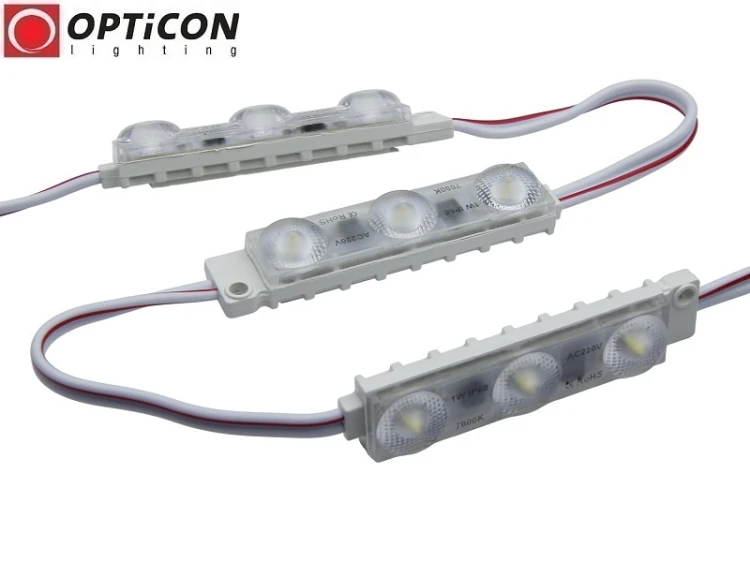

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 175° 10000K fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 50 modułów: 50W.
• Łączny obliczeniowy prąd 50 modułów: około 4,17A przy 12V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

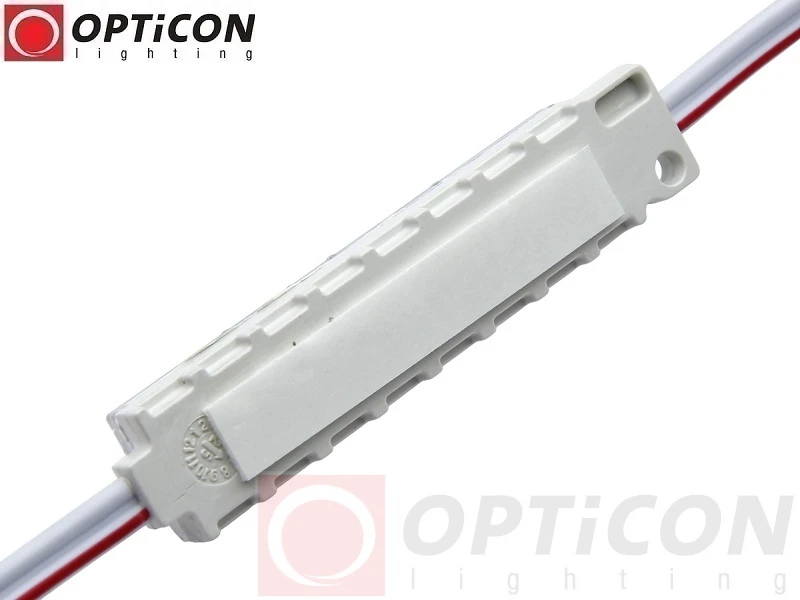

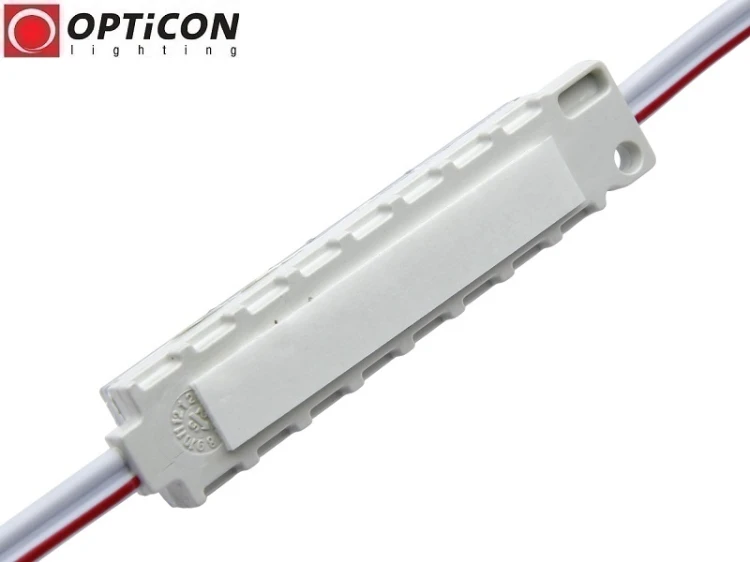

Łatwy montaż – taśma klejąca od spodu modułu

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight 10000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj równomierne rozmieszczenie modułów.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy klejącej.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. W razie potrzeby zastosuj kompatybilny sterownik PWM.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 10000K?

• Kasetony reklamowe LED Backlight – równomierne podświetlenie od tylnej powierzchni.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Tablice informacyjne – podświetlenie oznaczeń.
• Witryny sklepowe – oświetlenie ekspozycji.
• Gabloty reklamowe – podświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – indywidualne projekty LED.
• Oznakowanie budynków – podświetlane szyldy i napisy.

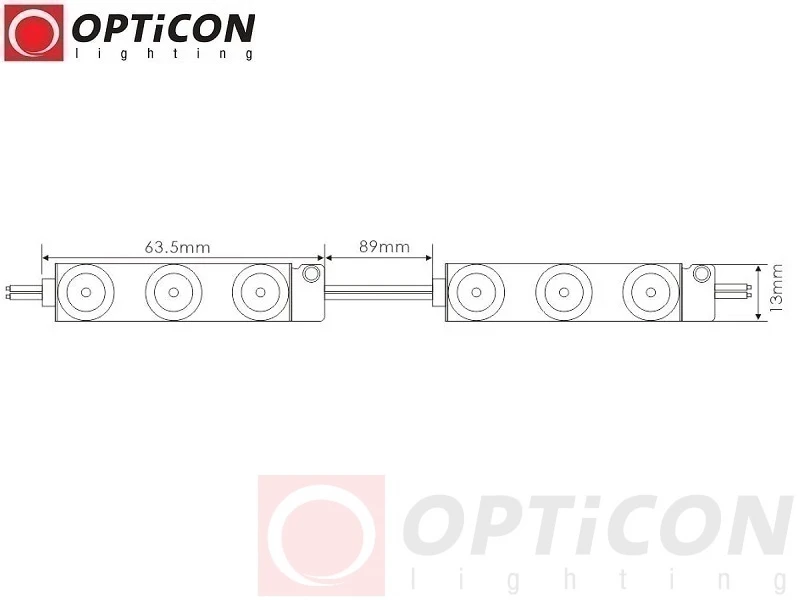

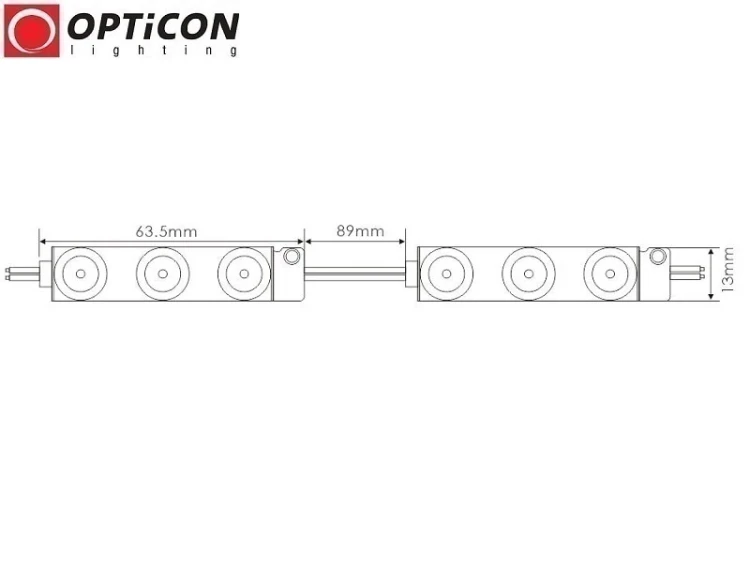

Wymiary modułu LED OPTICON Backlight 10000K

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Smukła konstrukcja o szerokości zaledwie 13 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – moduł LED OPTICON 12V 1W IP68 Backlight 175° 10000K

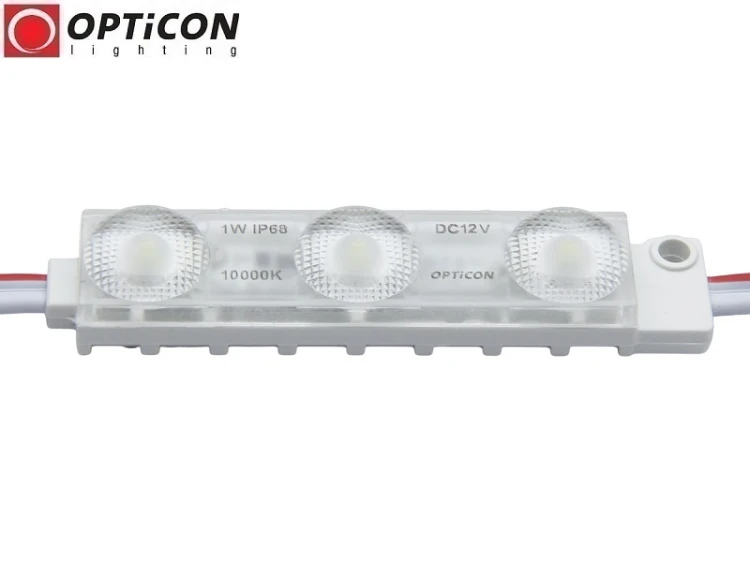

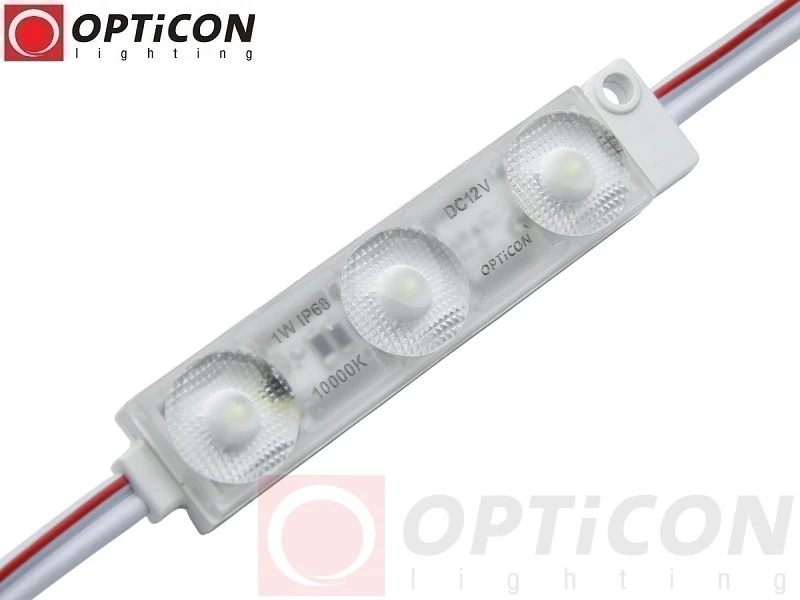

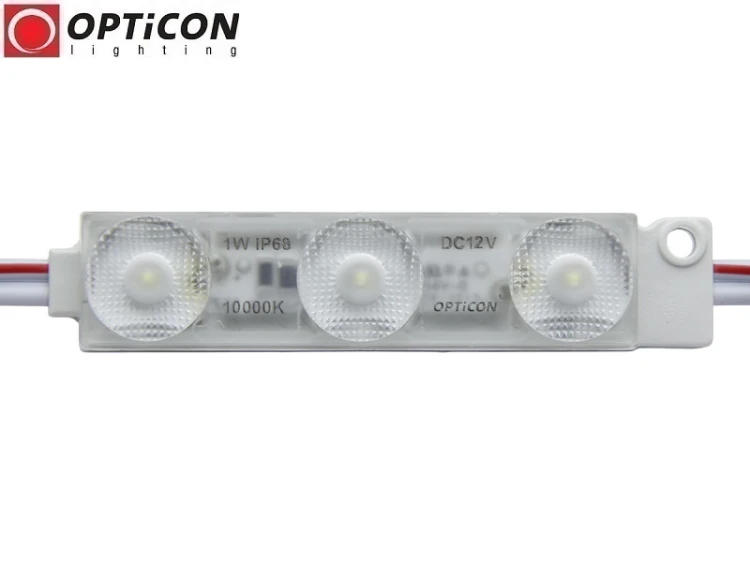

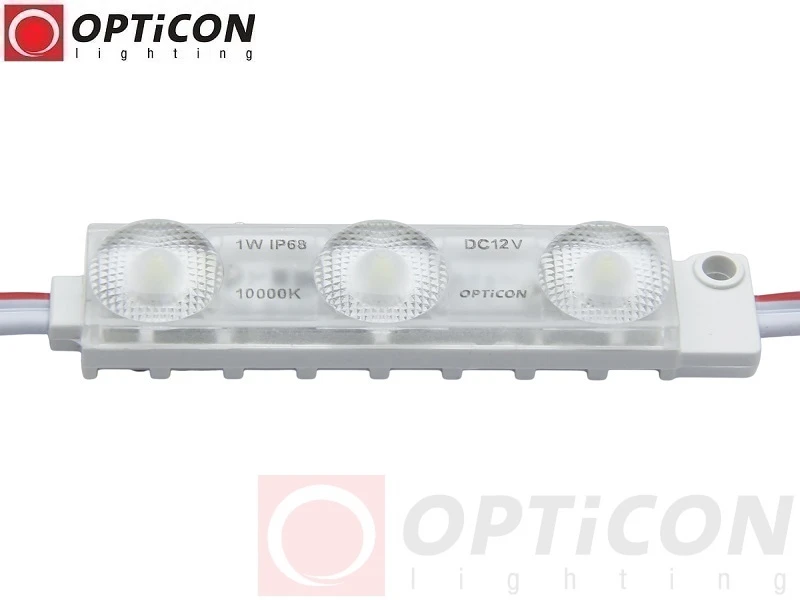

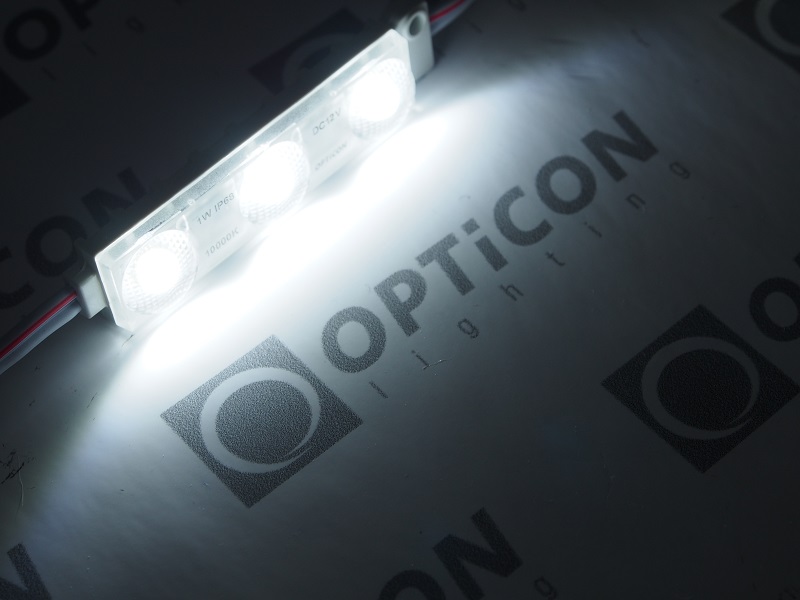

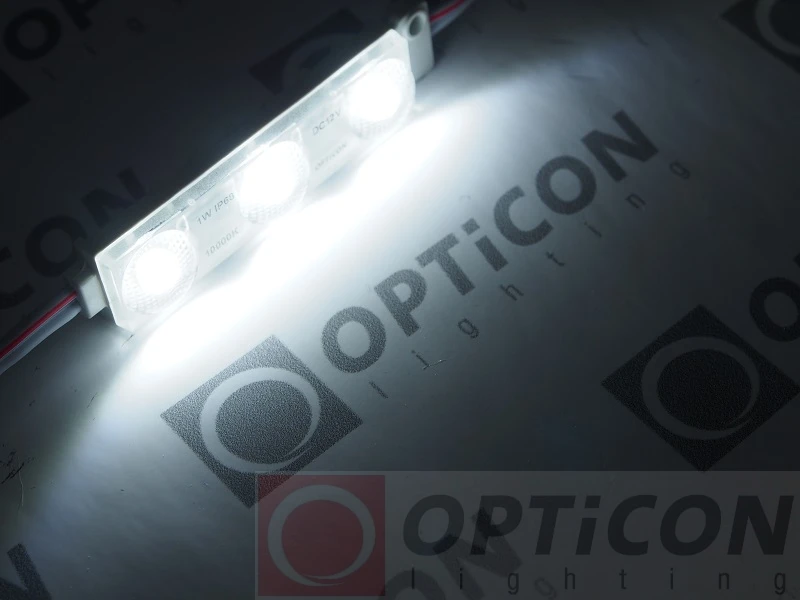

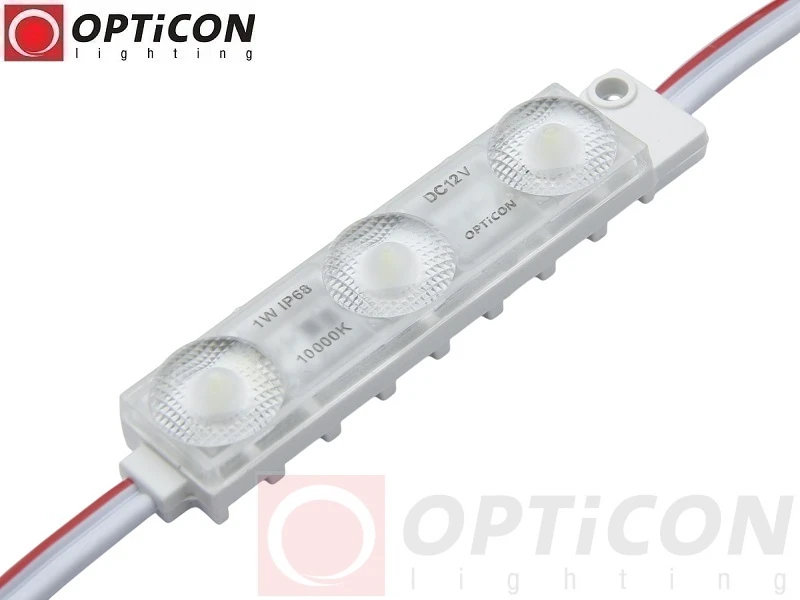

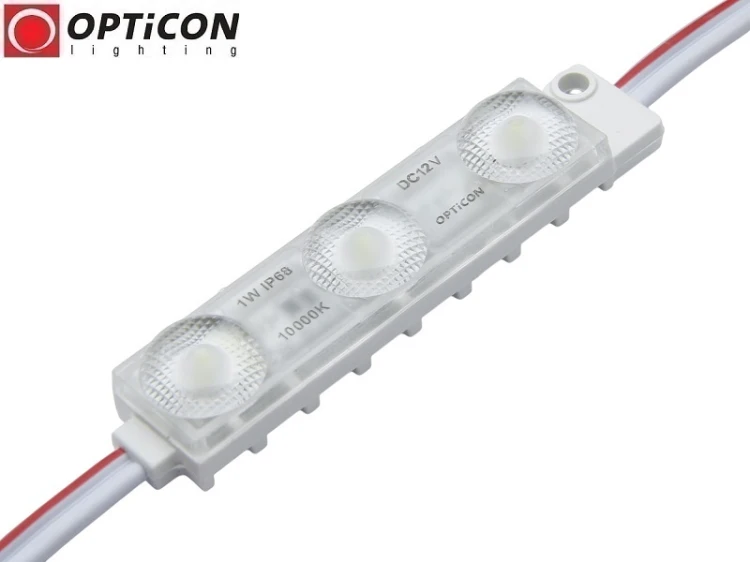

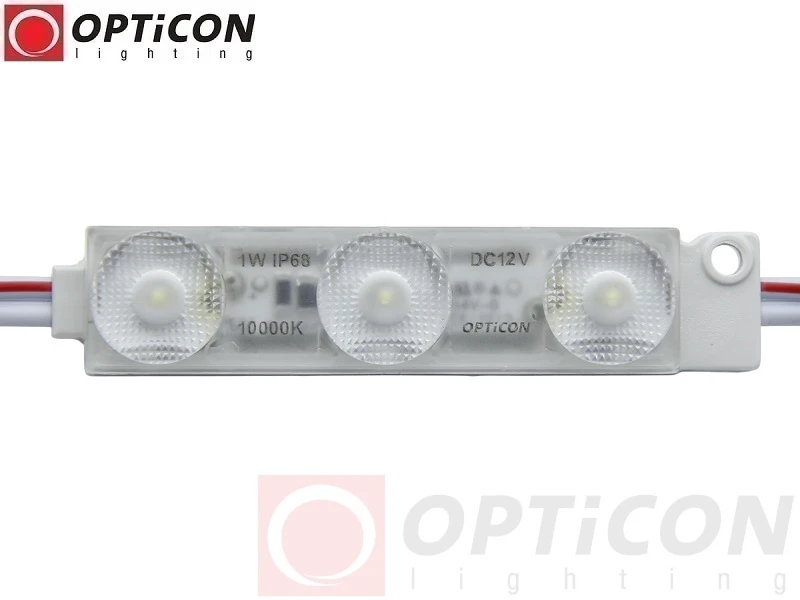

Zdjęcia modułu LED OPTICON Backlight 10000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 10000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaka jest barwa światła modułu?

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaki strumień świetlny generuje moduł?

Strumień świetlny wynosi 100 lm.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy można regulować jasność modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 1W 10000K?

Moduł LED OPTICON 12V DC 1W IP68 Backlight 175° 10000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających intensywnego, bardzo zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, strumienia świetlnego 100 lm, szerokokątnej soczewki 175°, skuteczności świetlnej 100 lm/W oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 175° 10000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła bardzo zimnego białego światła do profesjonalnego podświetlania reklam, szyldów i liter przestrzennych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
