Moduł LED OPTICON 12V DC 1W IP67 Backlight 180° 3000K – OSRAM SMD2835

Profesjonalny moduł LED 12V 1W 3000K do kasetonów reklamowych i liter przestrzennych

Moduł LED OPTICON 12V DC 1W IP67 Backlight 180° 3000K to profesjonalny, hermetyczny moduł LED przeznaczony do równomiernego podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych, gablot, ekspozytorów oraz instalacji dekoracyjnych.

Moduł został wyposażony w markową diodę OSRAM SMD2835, emitującą ciepłe białe światło o temperaturze barwowej 3000K. Przy poborze mocy zaledwie 1W zapewnia deklarowany strumień świetlny 130 lm, dzięki czemu stanowi energooszczędne rozwiązanie do profesjonalnych instalacji reklamowych i dekoracyjnych.

Specjalistyczna soczewka Backlight o kącie świecenia 180° umożliwia bardzo szerokie rozprowadzenie światła. Przy odpowiednim rozmieszczeniu modułów można uzyskać równomierne podświetlenie powierzchni reklamy, ograniczając widoczne punkty świetlne oraz ciemniejsze obszary.

Ciepła barwa światła 3000K zapewnia przyjemny, elegancki efekt wizualny. Szczególnie dobrze sprawdza się w reklamach, ekspozycjach i instalacjach dekoracyjnych, w których istotne jest stworzenie przyjaznego charakteru oświetlenia.

Kompaktowe wymiary 36 × 21 × 10 mm ułatwiają montaż w kasetonach reklamowych, literach przestrzennych oraz konstrukcjach o ograniczonej przestrzeni montażowej.

Hermetyczna obudowa o stopniu ochrony IP67 umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Wiedza zdobyta podczas rozwijania technologii oświetleniowych została wykorzystana przy doborze markowej diody OSRAM, szerokokątnej optyki oraz szczelnej konstrukcji modułu.

Najważniejsze zalety modułu LED OPTICON 1W 3000K

• Markowa dioda OSRAM SMD2835 – wysokiej jakości źródło światła LED.
• Ciepła biała barwa światła 3000K – przyjemne i eleganckie podświetlenie.
• Strumień świetlny 130 lm – wydajne oświetlenie przy niewielkim poborze energii.
• Moc 1W – energooszczędna praca.
• Skuteczność świetlna 130 lm/W – wartość obliczona na podstawie deklarowanych parametrów.
• Technologia Backlight – do profesjonalnego podświetlania kasetonów reklamowych.
• Soczewka 180° – bardzo szeroki kąt świecenia.
• Równomierne rozprowadzanie światła – ograniczenie efektu punktowego świecenia.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – współpraca z odpowiednimi sterownikami LED MONO.
• Taśma samoprzylepna 3M – wygodny montaż.
• Kompaktowe wymiary 36 × 21 × 10 mm.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 30 modułów – wygodne rozwiązanie do większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.

OPTICON – moduły LED stworzone na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 12V 1W 3000K powstał dzięki wieloletniemu doświadczeniu firmy OPTICON w zakresie technologii oświetlenia LED.

Doświadczenie zdobyte podczas rozwijania rozwiązań z zakresu oświetlenia reklamowego, dekoracyjnego, technicznego oraz samochodowego LED pozwala tworzyć produkty dostosowane do potrzeb instalatorów, producentów reklam oraz użytkowników profesjonalnych systemów oświetleniowych.

W modelu Backlight 1W zastosowano markową diodę OSRAM SMD2835, szerokokątną soczewkę 180° oraz hermetyczną obudowę IP67.

Takie połączenie umożliwia uzyskanie kompaktowego źródła ciepłego białego światła, przeznaczonego do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów oraz elementów dekoracyjnych.

OPTICON – profesjonalne rozwiązania LED oparte na doświadczeniu, sprawdzonych komponentach i praktycznych potrzebach użytkowników.

Technologia Backlight 180° – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montuje się na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

Takie rozwiązanie umożliwia uzyskanie estetycznego podświetlenia reklam świetlnych, szyldów oraz innych konstrukcji.

Moduł LED OPTICON Backlight 180° 3000K został wyposażony w specjalistyczną soczewkę zapewniającą bardzo szerokie rozprowadzenie światła.

Dzięki temu możliwe jest ograniczenie powstawania jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy poszczególnymi modułami.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego podświetlenia frontu kasetonu.
• Łatwe rozmieszczenie modułów na tylnej powierzchni reklamy.
• Możliwość dostosowania liczby modułów do wymiarów konstrukcji.
• Efektywne wykorzystanie światła emitowanego przez diodę LED.

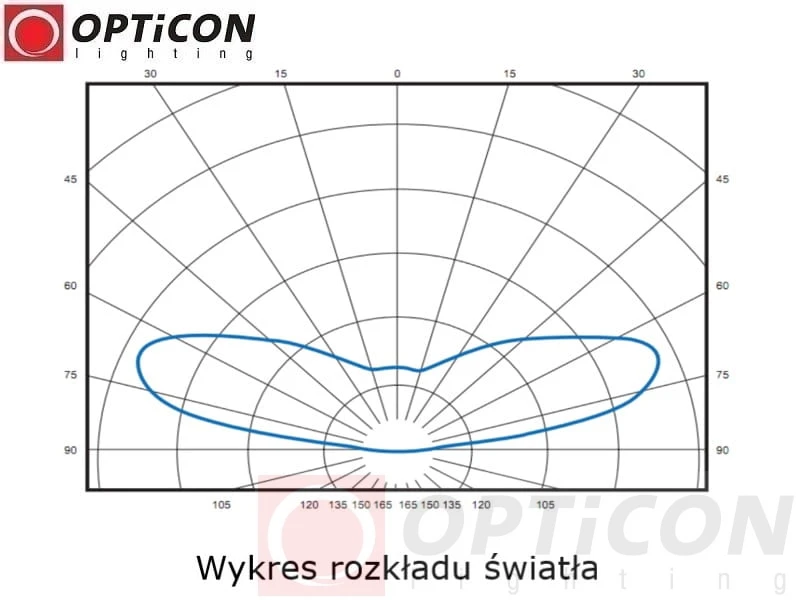

Soczewka Backlight 180° – szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła umożliwia oświetlanie znacznej powierzchni z pojedynczego modułu LED.

W porównaniu z modułami wyposażonymi w optykę o węższym kącie świecenia technologia Backlight 180° pozwala uzyskać bardziej rozproszone podświetlenie.

Jest to szczególnie istotne w kasetonach reklamowych, w których oczekiwane jest równomierne rozprowadzenie światła na całej powierzchni.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw poszczególnych modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj i przepuszczalność materiału frontowego.
• Kolor tylnej powierzchni kasetonu.
• Oczekiwana intensywność podświetlenia.
• Odległość modułów od podświetlanej powierzchni.

Odpowiedni dobór liczby i rozmieszczenia modułów ma kluczowe znaczenie dla uzyskania jednolitego efektu świetlnego.

Moduły LED Backlight do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 180° 3000K szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka umożliwia skuteczne rozprowadzenie światła po powierzchni reklamy.

Odpowiednio dobrany rozstaw modułów pozwala uzyskać estetyczne podświetlenie, ograniczając widoczność pojedynczych źródeł światła.

Ważne: zakres 8–20 cm jest orientacyjny. Ostateczny rozstaw modułów należy dopasować do głębokości kasetonu, rodzaju materiału frontowego oraz oczekiwanego efektu świetlnego.

Barwa światła 3000K – ciepła biel do reklam i dekoracji

Temperatura barwowa 3000K oznacza ciepłą biel, która nadaje podświetlanym powierzchniom przyjemny i elegancki charakter.

Światło o barwie 3000K jest często wybierane do instalacji, w których istotne jest stworzenie przyjaznej atmosfery oraz atrakcyjnego wizualnie efektu podświetlenia.

Ciepłe białe światło sprawdza się szczególnie dobrze w kasetonach reklamowych, literach przestrzennych, szyldach, logotypach, witrynach sklepowych, gablotach, ekspozycjach handlowych oraz instalacjach dekoracyjnych.

Dlaczego warto wybrać ciepłą barwę światła 3000K?

• Przyjemny i elegancki charakter oświetlenia.
• Ciepły efekt wizualny podświetlanych powierzchni.
• Możliwość stworzenia przyjaznej atmosfery.
• Estetyczne podświetlenie reklam i dekoracji.
• Dobre dopasowanie do wnętrz handlowych i usługowych.
• Uniwersalne zastosowanie w witrynach i gablotach.
• Możliwość podkreślenia ciepłej kolorystyki materiałów.

Porównanie popularnych barw światła LED

Markowa dioda OSRAM SMD2835 – 130 lm przy mocy 1W

Moduł LED OPTICON został wyposażony w 1 markową diodę OSRAM SMD2835.

Przy mocy 1W moduł zapewnia deklarowany strumień świetlny 130 lm.

Oznacza to obliczeniową skuteczność świetlną wynoszącą 130 lm/W.

Zastosowanie markowego źródła światła oraz specjalistycznej optyki Backlight 180° umożliwia uzyskanie wydajnego podświetlenia przy niewielkich wymiarach modułu.

Dlaczego zastosowano diodę OSRAM SMD2835?

• Markowe źródło światła LED.
• Wydajne emitowanie ciepłego białego światła.
• Strumień świetlny 130 lm.
• Niewielki pobór energii – 1W.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca z szerokokątną soczewką Backlight 180°.
• Przydatność w profesjonalnych instalacjach reklamowych.

Hermetyczna obudowa IP67 – odporność na pył i wodę

Moduł LED OPTICON Backlight 3000K 1W posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do odpowiednio wykonanych instalacji wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach oraz tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, sterownik i zasilacz muszą być odpowiednio zabezpieczone przed wilgocią.

Zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy umożliwia zastosowanie modułu w wielu wymagających instalacjach reklamowych.

Podczas projektowania kasetonów zewnętrznych należy uwzględnić temperaturę panującą wewnątrz konstrukcji, szczególnie w przypadku intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać zasilacz LED?

Moduł LED OPTICON Backlight 3000K 1W przeznaczony jest do zasilania napięciem 12V DC.

Do zasilania należy zastosować stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 30 modułów LED OPTICON 3000K

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 30 sztuk.
• Łączna moc: 30W.
• Łączny prąd: około 2,5A.

Przy przyjęciu około 20% zapasu mocy należy zastosować zasilacz 12V DC o mocy znamionowej co najmniej 36W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 40W lub 50W, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 3000K umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność ciepłego białego światła do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Zalety regulacji jasności

• Dostosowanie jasności reklamy do warunków otoczenia.
• Regulacja intensywności podświetlenia.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy podłączonych modułów.

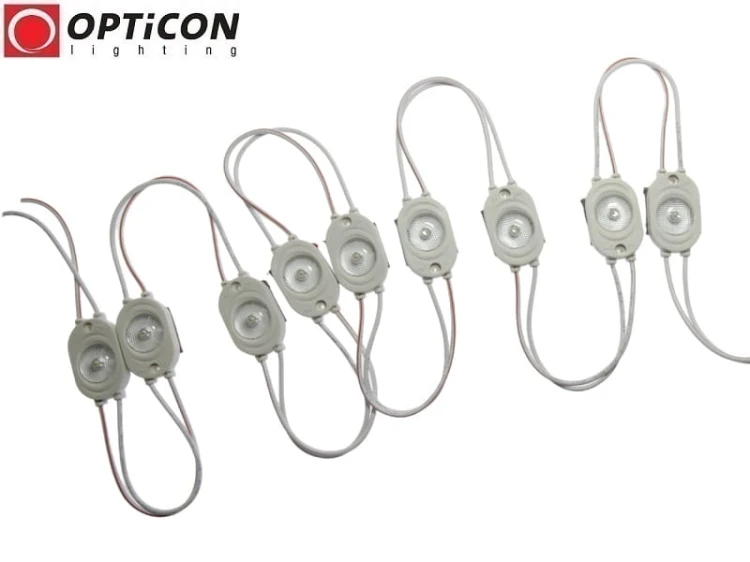

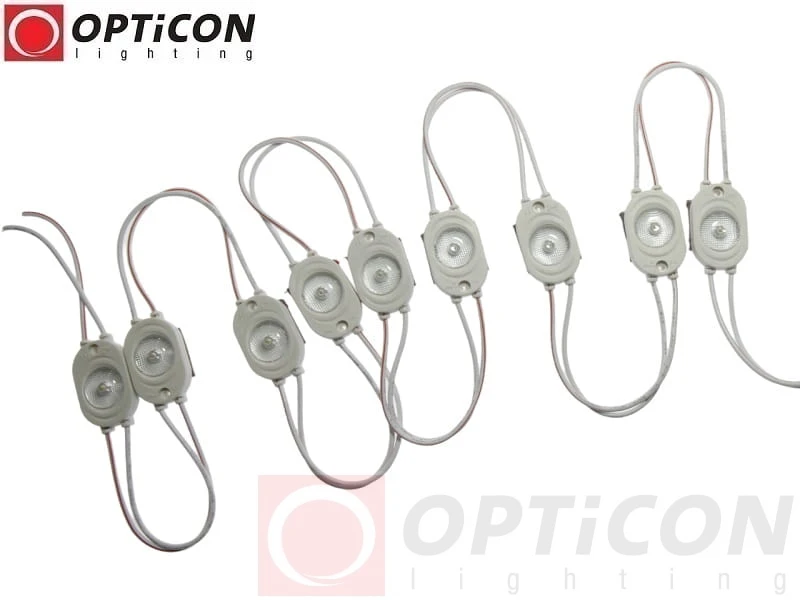

Fabryczne łańcuchy po 30 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 3000K fabrycznie połączone są w łańcuchy po 30 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 115 mm.

• Fabryczny łańcuch: 30 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 115 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 30 modułów: 30W.
• Łączny deklarowany strumień świetlny 30 modułów: 3900 lm.

Możliwość zakupu pojedynczych modułów pozwala zamówić dokładnie taką liczbę elementów, jaka jest potrzebna do realizacji konkretnego projektu.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON został wyposażony w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Backlight 3000K?

• Kasetony reklamowe LED Backlight – podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne podświetlenie ekspozycji.
• Tablice informacyjne – podświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Stoiska targowe – podświetlenie elementów wystawienniczych.
• Instalacje dekoracyjne i architektoniczne – indywidualne projekty oświetleniowe.
• Wybrane instalacje w pojazdach specjalnych – po sprawdzeniu zgodności napięcia i warunków użytkowania.
• Wybrane instalacje akwarystyczne – przy odpowiednim zabezpieczeniu połączeń elektrycznych.

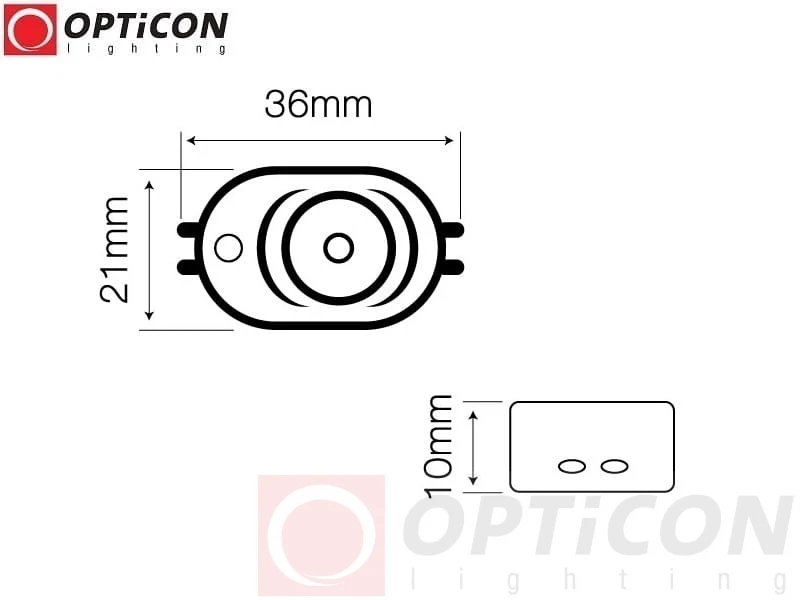

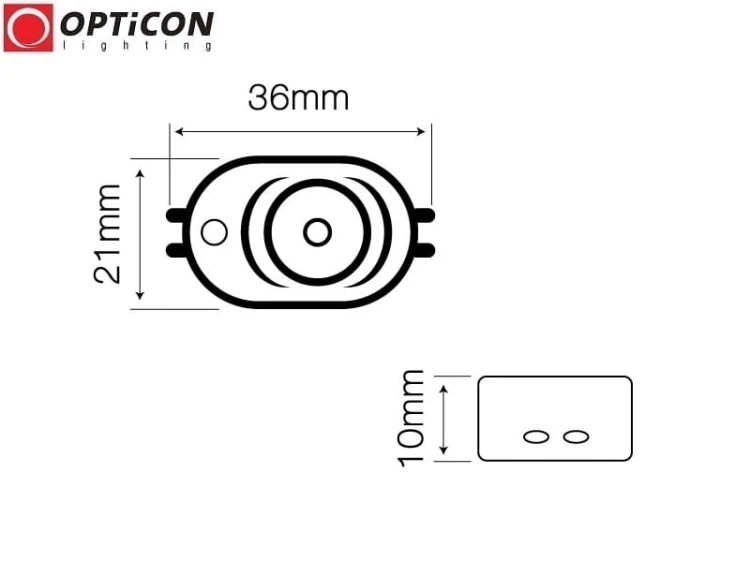

Wymiary modułu LED OPTICON Backlight 3000K

• Długość: 36 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 115 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 1W Backlight 3000K

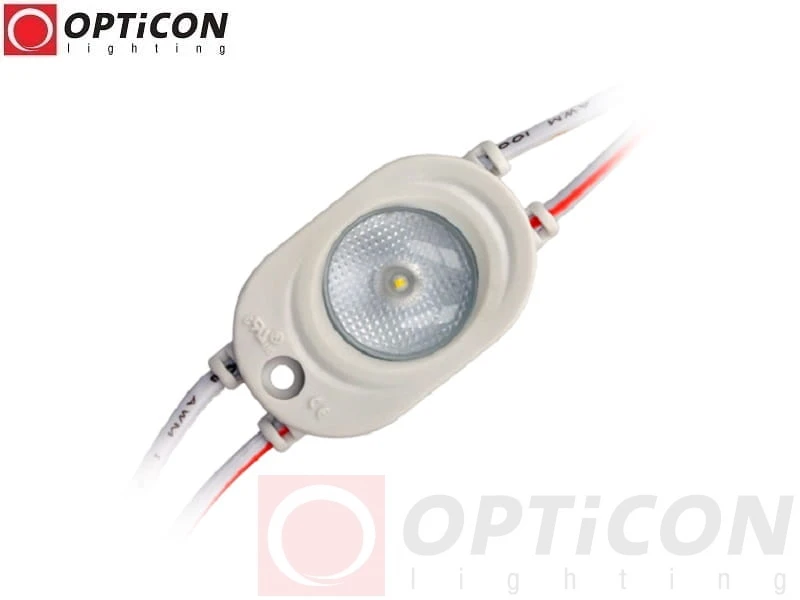

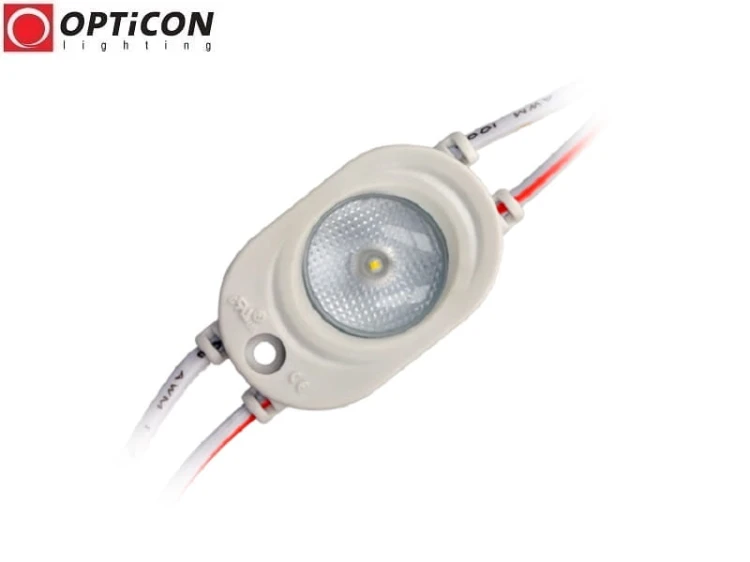

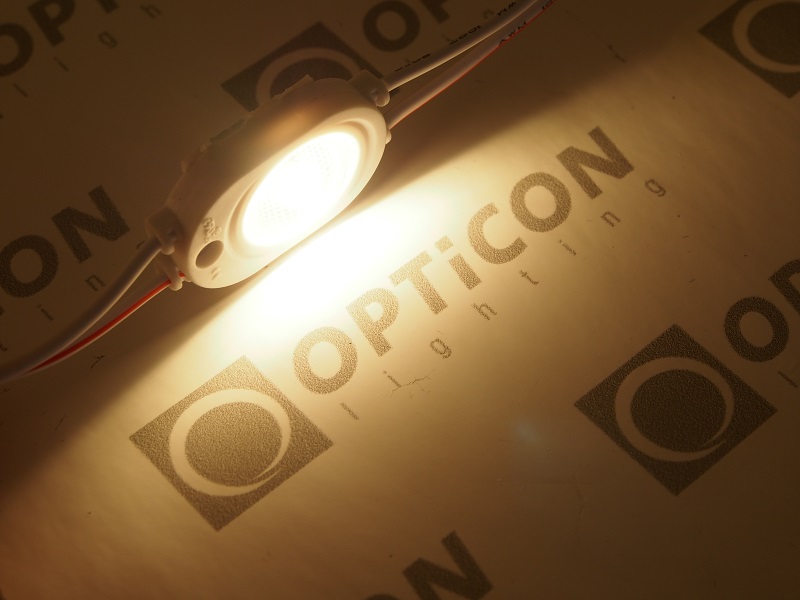

Zdjęcia modułu LED OPTICON Backlight 3000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 3000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jaką diodę LED zastosowano w module?

Moduł posiada 1 markową diodę OSRAM SMD2835.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło LED o temperaturze barwowej 3000K.

Jaka jest moc modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 130 lm.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 30 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 36 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 1W 3000K?

Moduł LED OPTICON 12V DC 1W IP67 Backlight 180° 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu ciepłego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie markowej diody OSRAM SMD2835, szerokokątnej soczewki 180°, ciepłej barwy światła 3000K, strumienia świetlnego 130 lm, mocy 1W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 3000K, jeżeli potrzebujesz kompaktowego i energooszczędnego źródła ciepłego białego światła do profesjonalnego podświetlania kasetonów reklamowych, ekspozycji i instalacji dekoracyjnych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 3000K niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
