Moduł LED OPTICON Backlight 12V DC IP67 1006 mm 16,8W 6000K – 14x EPISTAR SMD3030, 1540 lm, 180°

Hermetyczny moduł LED Backlight 12V IP67 do kasetonów reklamowych i oświetlenia zewnętrznego

Moduł LED OPTICON Backlight 12V DC IP67 16,8W 6000K to profesjonalne, liniowe źródło światła przeznaczone do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, elementów architektonicznych oraz instalacji oświetleniowych wymagających zwiększonej odporności na wilgoć i zapylenie.

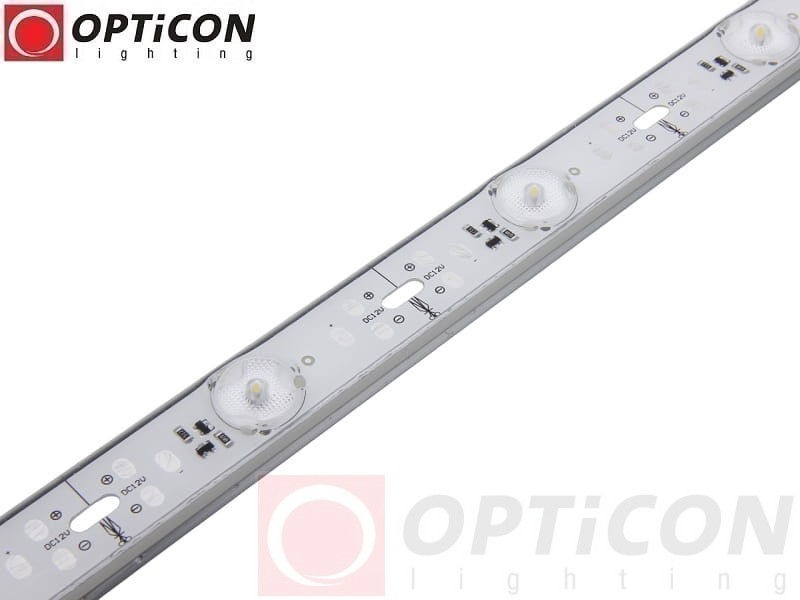

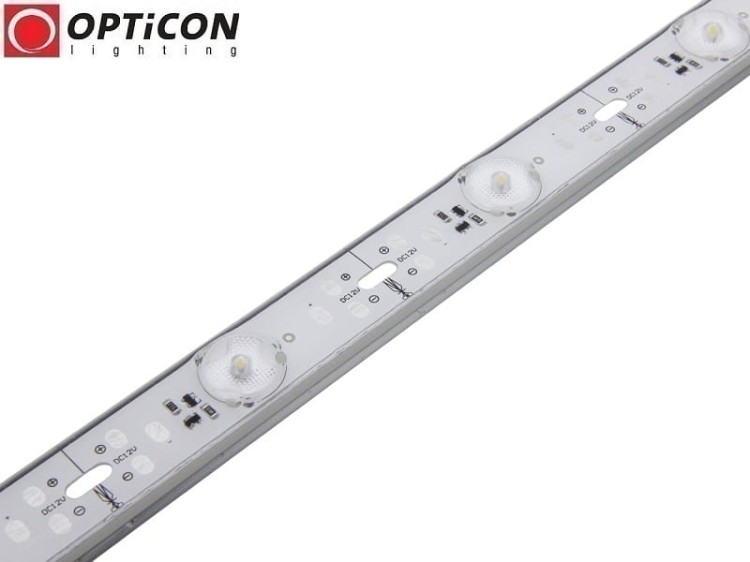

Moduł o długości 1006 mm został wyposażony w 14 wysokowydajnych diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 1540 lumenów przy poborze mocy zaledwie 16,8W.

Produkt pracuje z napięciem 12V DC i posiada hermetyczną konstrukcję o stopniu ochrony IP67. Dzięki temu nadaje się zarówno do instalacji wewnętrznych, jak i odpowiednio wykonanych instalacji zewnętrznych, w których oświetlenie może być narażone na kurz, wilgoć oraz opady atmosferyczne.

Zastosowane diody emitują zimne białe światło o temperaturze barwowej 6000K. Barwa ta doskonale sprawdza się w reklamie świetlnej, oświetleniu ekspozycyjnym oraz nowoczesnych instalacjach dekoracyjnych.

Dużą zaletą modułu jest szerokokątna optyka 180°, umożliwiająca równomierne rozprowadzanie światła na dużych powierzchniach i ograniczająca widoczność pojedynczych punktów świetlnych.

Moduł posiada również fabryczny przewód zasilający o długości 100 cm zakończony gniazdem DC 5,5/2,1 mm, co ułatwia podłączenie do odpowiedniego zasilacza lub instalacji 12V DC.

W zestawie znajdują się dwa uchwyty montażowe, a dodatkowo moduł wyposażono w taśmę montażową 3M.

OPTICON – produkt stworzony na podstawie wieloletniego doświadczenia w oświetleniu LED

Hermetyczny moduł LED OPTICON Backlight 12V DC IP67 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności rozwiązań stosowanych w reklamie świetlnej, oświetleniu technicznym, dekoracyjnym oraz instalacjach specjalistycznych.

Doświadczenie firmy OPTICON w projektowaniu i rozwijaniu rozwiązań oświetleniowych pozwoliło połączyć w jednym produkcie wydajne diody EPISTAR SMD3030, aluminiową konstrukcję, hermetyczną obudowę IP67 oraz szerokokątną optykę.

Moduł został przygotowany z myślą o producentach reklam świetlnych, instalatorach LED, wykonawcach zabudów oraz użytkownikach poszukujących wydajnego i funkcjonalnego źródła światła do wymagających zastosowań.

Najważniejsze zalety modułu LED OPTICON Backlight IP67

• Profesjonalny moduł LED typu Backlight – przeznaczony do podświetlania powierzchni reklamowych i dekoracyjnych.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i skutkami krótkotrwałego zanurzenia w warunkach określonych dla tej klasy.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED 12V.
• 14 diod EPISTAR SMD3030 – wydajne źródło światła.
• Strumień świetlny 1540 lm – intensywne oświetlenie przy poborze mocy 16,8W.
• Zimna biała barwa światła 6000K – idealna do nowoczesnych reklam i ekspozycji.
• Szeroki kąt świecenia 180° – równomierne rozprowadzanie światła.
• Aluminiowy profil – trwała konstrukcja wspomagająca odprowadzanie ciepła.
• Możliwość cięcia co jedną diodę – dopasowanie długości do indywidualnej instalacji.
• Fabryczny przewód zasilający 100 cm – wygodne podłączenie.
• Gniazdo DC 5,5/2,1 mm – popularny standard połączenia niskonapięciowego.
• Dwa uchwyty montażowe w zestawie – możliwość stabilnego zamocowania.
• Taśma montażowa 3M – szybkie mocowanie do odpowiednio przygotowanej powierzchni.
• Możliwość regulacji jasności – współpraca z odpowiednimi sterownikami PWM LED MONO.
• Możliwość stosowania wewnątrz i na zewnątrz budynków – przy prawidłowym montażu i zabezpieczeniu połączeń.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Hermetyczna konstrukcja IP67 – do zastosowań wewnętrznych i zewnętrznych

Jedną z najważniejszych cech modułu LED OPTICON jest stopień ochrony IP67.

Oznaczenie to informuje o ochronie obudowy przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych przez odpowiednią normę.

Dzięki hermetycznej konstrukcji moduł może być stosowany w miejscach, w których tradycyjne moduły LED o stopniu ochrony IP20 nie zapewniają wystarczającego zabezpieczenia.

Gdzie sprawdzi się moduł LED IP67?

• zewnętrzne kasetony reklamowe,
• reklamy świetlne montowane na elewacjach,
• podświetlane szyldy i logotypy,
• pylony reklamowe,
• instalacje dekoracyjne na zewnątrz budynków,
• oświetlenie elementów architektonicznych,
• zabudowy narażone na wilgoć i zapylenie,
• instalacje techniczne wymagające szczelnej obudowy.

Ważne: stopień ochrony IP67 dotyczy nieuszkodzonej, prawidłowo zamkniętej konstrukcji. W przypadku skracania modułu, ingerencji w obudowę lub wykonywania nowych połączeń elektrycznych konieczne jest odpowiednie zabezpieczenie tych miejsc przed wilgocią.

Sam moduł nie jest przeznaczony do stałej pracy pod wodą. Złącza i połączenia instalacyjne również powinny mieć stopień ochrony odpowiedni do warunków montażu.

14 diod LED EPISTAR SMD3030 – 1540 lumenów

Moduł LED OPTICON Backlight wyposażono w 14 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 1006 mm.

Każda dioda emituje strumień świetlny 110 lm przy poborze mocy 1,2W.

Łączny strumień świetlny całego modułu wynosi 1540 lm, a jego moc to 16,8W.

Parametry świetlne

• Liczba diod: 14 × EPISTAR SMD3030.
• Łączny strumień świetlny: 1540 lm.
• Strumień świetlny jednej diody: 110 lm.
• Moc całkowita: 16,8W.
• Moc jednej diody: 1,2W.
• Temperatura barwowa: 6000K.
• Kąt świecenia: 180°.

Na podstawie podanych parametrów skuteczność świetlna modułu wynosi około 91,7 lm/W.

Połączenie wydajnych diod LED i szerokokątnej optyki pozwala uzyskać intensywne oraz równomierne oświetlenie, odpowiednie do podświetlania reklam i większych powierzchni dekoracyjnych.

Barwa światła 6000K – zimna biel do reklamy świetlnej

Temperatura barwowa 6000K oznacza zimne białe światło o nowoczesnym, wyrazistym charakterze.

Barwa ta jest chętnie stosowana w reklamie świetlnej, podświetleniu szyldów, ekspozycjach handlowych i instalacjach technicznych.

Zimna biel dobrze sprawdza się wszędzie tam, gdzie zależy nam na jasnym, wyraźnym oświetleniu.

Zastosowania światła 6000K

• kasetony reklamowe,
• podświetlane grafiki,
• reklamy świetlne,
• szyldy i logotypy,
• witryny sklepowe,
• gabloty reklamowe,
• instalacje techniczne,
• nowoczesne oświetlenie dekoracyjne.

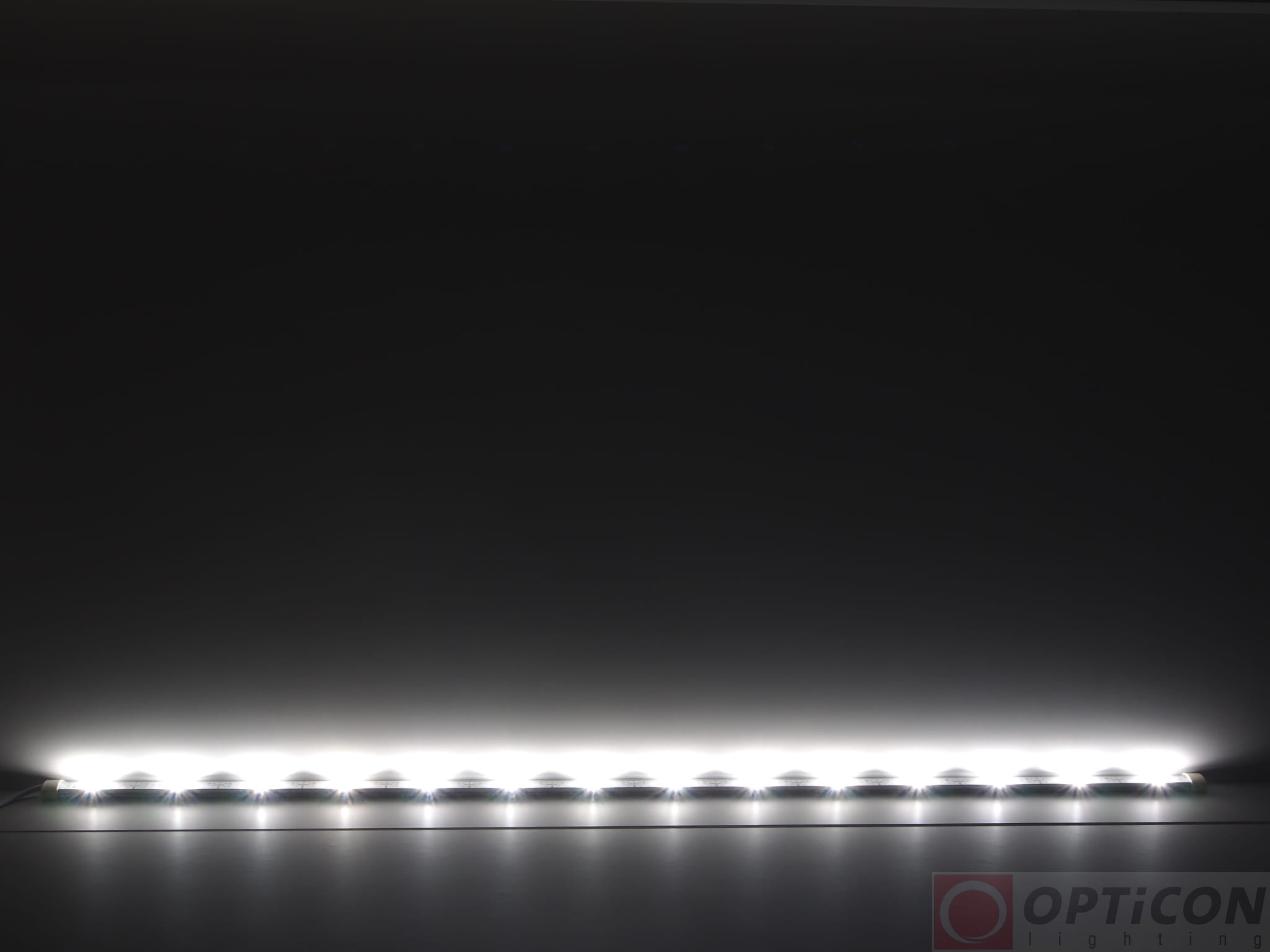

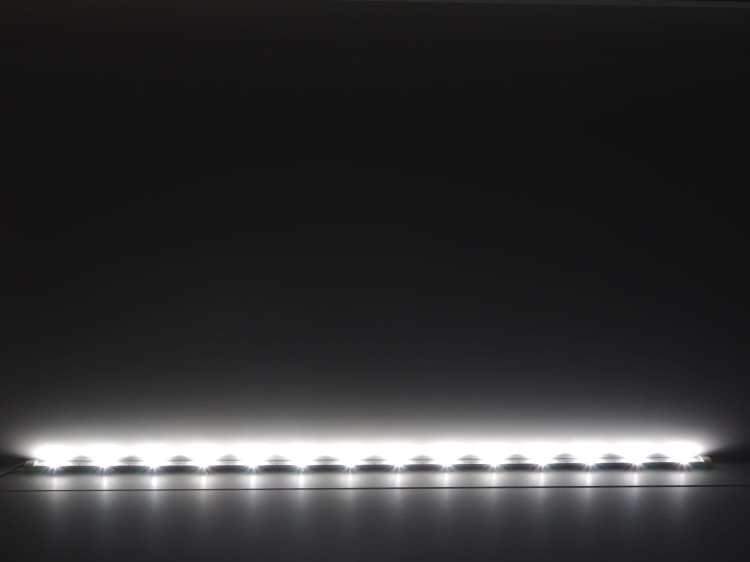

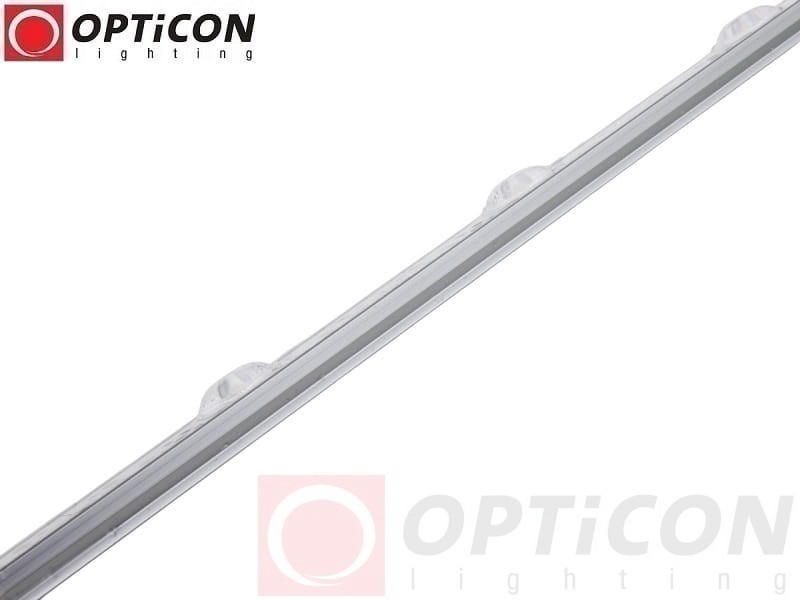

Szeroki kąt świecenia 180° – równomierne podświetlenie dużych powierzchni

Moduł LED OPTICON Backlight został wyposażony w szerokokątne soczewki optyczne o kącie świecenia 180°.

Tak szeroki rozsył światła umożliwia równomierne oświetlenie dużych powierzchni i ogranicza widoczność pojedynczych punktów LED.

Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych, w których ważne jest uzyskanie jednolitego podświetlenia grafiki.

Zalety optyki szerokokątnej

• równomierniejsze rozprowadzanie światła,
• ograniczenie efektu widocznych punktów LED,
• efektywne podświetlanie dużych powierzchni,
• możliwość zastosowania w płytkich kasetonach,
• łatwiejsze projektowanie oświetlenia Backlight,
• estetyczny efekt podświetlenia.

Moduł może być stosowany w kasetonach reklamowych o głębokości około 8–20 cm.

Ostateczny rozstaw modułów należy dobrać do głębokości kasetonu, materiału rozpraszającego światło oraz wymaganej jasności.

Technologia Backlight – idealna do kasetonów reklamowych LED

Moduły LED Backlight montowane są na tylnej ścianie podświetlanej konstrukcji.

Światło emitowane jest w kierunku przedniej powierzchni kasetonu reklamowego, szyldu lub panelu świetlnego.

W przeciwieństwie do rozwiązań wymagających podświetlania wyłącznie od krawędzi, technologia Backlight umożliwia bezpośrednie oświetlanie powierzchni od tyłu.

W większych instalacjach kilka modułów można rozmieścić równolegle, tworząc odpowiednio zaprojektowany układ oświetlenia.

Hermetyczna konstrukcja IP67 dodatkowo zwiększa możliwości zastosowania modułu w reklamach zewnętrznych.

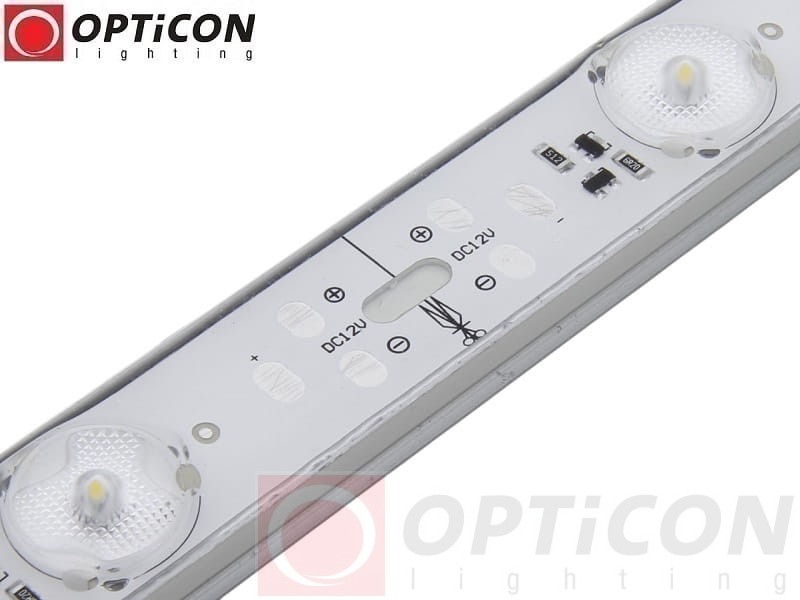

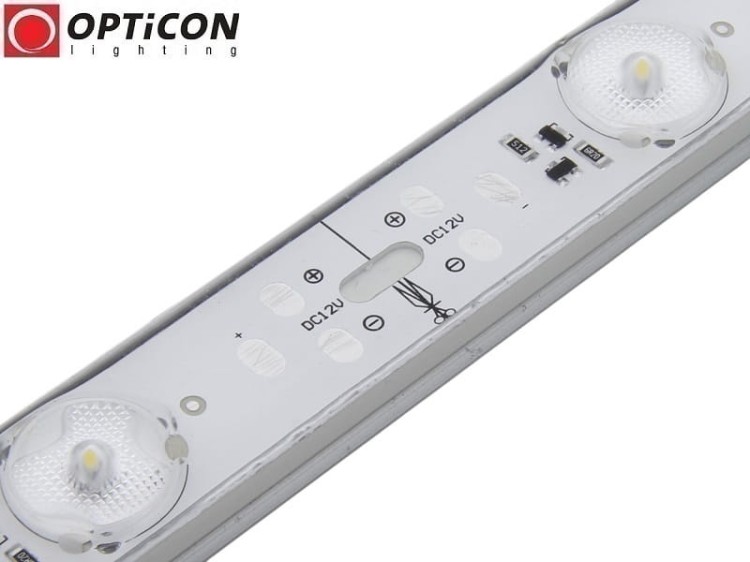

Możliwość cięcia co jedną diodę – sekcje 71 mm

Moduł LED OPTICON Backlight posiada możliwość skracania co jedną diodę LED, czyli co około 71 mm.

Każda sekcja zawierająca pojedynczą diodę może być zasilana niezależnie napięciem 12V DC, pod warunkiem wykonania odpowiedniego połączenia elektrycznego.

Parametry pojedynczej sekcji

• Długość: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Temperatura barwowa: 6000K.

Możliwość skracania modułu ułatwia dopasowanie jego długości do wymiarów kasetonu reklamowego, szyldu lub indywidualnego projektu.

Uwaga dotycząca szczelności: przecięcie modułu powoduje naruszenie fabrycznej hermetyzacji. Aby wykorzystać skrócony moduł w warunkach wymagających ochrony IP67, należy odpowiednio odtworzyć szczelność miejsc cięcia i połączeń. Bez tego nie należy zakładać zachowania fabrycznej klasy IP67.

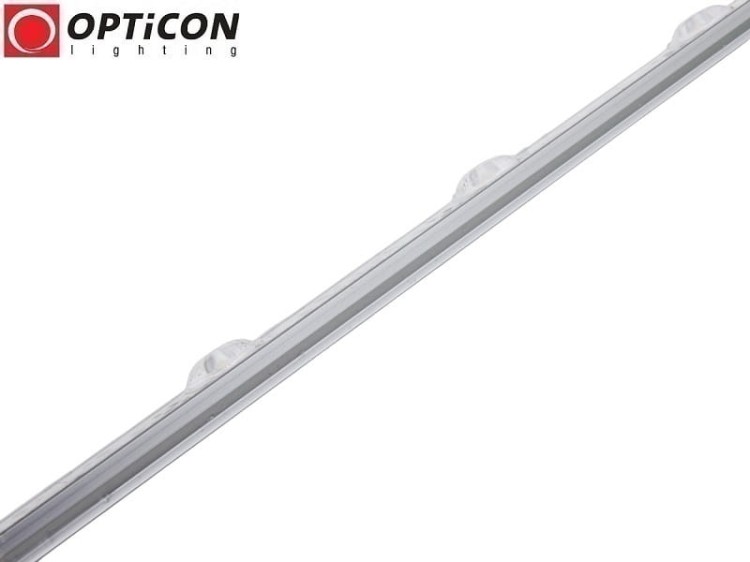

Aluminiowy profil – trwała konstrukcja i odprowadzanie ciepła

Moduł został wykonany na aluminiowym profilu o grubości 7 mm, który zapewnia odpowiednią sztywność i wspomaga odprowadzanie ciepła generowanego przez diody LED.

Aluminium jest powszechnie wykorzystywane w profesjonalnym oświetleniu LED ze względu na korzystne właściwości cieplne i trwałość.

Odpowiednie odprowadzanie ciepła ma istotne znaczenie dla stabilności pracy oraz trwałości diod LED.

Podczas montażu należy zapewnić warunki pracy zgodne z podanym zakresem temperatur.

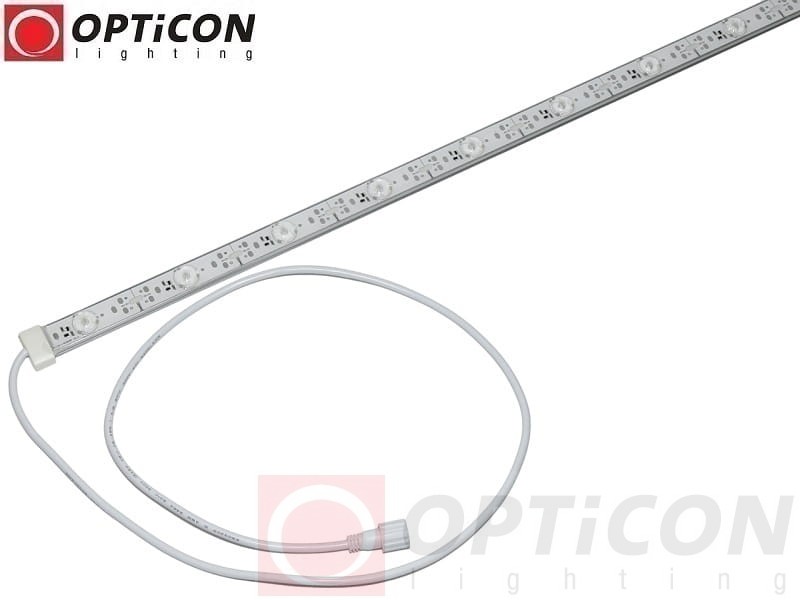

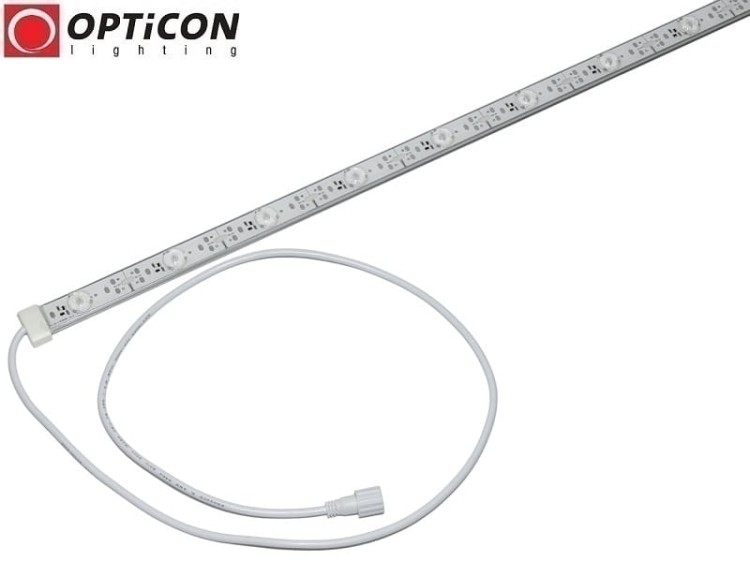

Przewód zasilający 100 cm z gniazdem DC 5,5/2,1 mm

Moduł LED OPTICON Backlight wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony gniazdem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do odpowiedniego zasilacza lub instalacji oświetleniowej 12V DC.

Zalety fabrycznego przewodu zasilającego

• długość przewodu 100 cm,
• wygodne podłączenie modułu,
• popularny standard gniazda DC 5,5/2,1 mm,
• łatwiejsze rozmieszczenie modułu w konstrukcji,
• ograniczenie konieczności wykonywania połączeń bezpośrednio przy module.

Ważne: przed podłączeniem należy sprawdzić zgodność napięcia, polaryzacji i obciążalności zasilacza. Samo zastosowanie złącza DC nie oznacza, że połączenie jest hermetyczne – w instalacjach zewnętrznych wymaga ono odpowiedniego zabezpieczenia.

Prosty montaż – taśma 3M i dwa uchwyty montażowe w zestawie

Moduł LED OPTICON został przystosowany do szybkiego i wygodnego montażu.

Na spodzie obudowy znajduje się taśma montażowa 3M, umożliwiająca mocowanie do odpowiednio przygotowanej powierzchni.

Dodatkowo w zestawie znajdują się dwa uchwyty montażowe, które pozwalają stabilnie zamocować moduł w kasetonie reklamowym, zabudowie lub innej konstrukcji.

Sposoby montażu

• Montaż za pomocą taśmy 3M – szybkie mocowanie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż na uchwytach – stabilne mocowanie mechaniczne.
• Montaż przez otwory montażowe – możliwość przykręcenia modułu do odpowiedniej konstrukcji.

W instalacjach zewnętrznych oraz miejscach narażonych na drgania zaleca się stosowanie odpowiedniego mocowania mechanicznego.

Możliwość regulacji jasności – sterowniki PWM LED MONO 12V

Moduł LED OPTICON Backlight 12V DC IP67 umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM LED MONO 12V DC.

Regulacja jasności pozwala dopasować intensywność oświetlenia do charakteru reklamy, ekspozycji lub instalacji dekoracyjnej.

Do sterowania należy wybrać urządzenie przeznaczone do jednokolorowego oświetlenia LED 12V DC, którego dopuszczalny prąd wyjściowy jest odpowiedni do liczby podłączonych modułów.

Sprawdź sterowniki i ściemniacze LED MONO dostępne w sklepie.

Zastosowanie hermetycznego modułu LED OPTICON Backlight IP67

Reklama świetlna

• zewnętrzne kasetony reklamowe LED,
• podświetlane szyldy,
• litery przestrzenne,
• reklamy świetlne,
• pylony reklamowe,
• podświetlenie logotypów,
• tablice informacyjne.

Oświetlenie architektoniczne i dekoracyjne

• podświetlenie elementów elewacji,
• oświetlenie dekoracyjnych paneli,
• podświetlenie elementów konstrukcyjnych,
• instalacje świetlne wewnętrzne i zewnętrzne,
• oświetlenie zabudowy architektonicznej.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie mebli,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie ekspozytorów,
• podświetlenie półek i zabudów.

Oświetlenie techniczne i specjalistyczne

• instalacje techniczne 12V DC,
• oświetlenie przestrzeni narażonych na zapylenie,
• oświetlenie wybranych elementów pojazdów z instalacją 12V,
• oświetlenie akwarystyczne po odpowiednim doborze i zabezpieczeniu instalacji,
• indywidualne projekty oświetleniowe.

W przypadku instalacji samochodowych należy zapewnić odpowiednie zasilanie 12V DC oraz sprawdzić zgodność zastosowania z wymaganiami technicznymi pojazdu. Moduł nie jest homologowanym zamiennikiem obowiązkowego oświetlenia pojazdu.

Dobór zasilacza LED 12V DC do modułu 16,8W

Moduł LED OPTICON Backlight IP67 wymaga zasilania napięciem 12V DC.

Pełny moduł o długości 1006 mm pobiera 16,8W, co odpowiada prądowi około 1,4A.

Do prawidłowej pracy należy zastosować stabilizowany zasilacz LED 12V DC o odpowiedniej mocy, uwzględniając zapas na warunki pracy instalacji.

Przykładowy dobór zasilacza

Podane wartości stanowią przykłady. Ostateczny dobór zasilacza powinien uwzględniać wymagany zapas mocy, temperaturę pracy, długość przewodów oraz zalecenia producenta zasilacza.

W większych instalacjach należy odpowiednio rozplanować punkty zasilania, uwzględniając spadki napięcia na przewodach.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Backlight 12V IP67 16,8W 6000K

Wymiary modułu LED OPTICON Backlight IP67

• Długość: 1006 mm.
• Szerokość: 21 mm.
• Wysokość: 11 mm.
• Grubość profilu aluminiowego: 7 mm.
• Długość przewodu zasilającego: 100 cm.
• Sekcja cięcia: około 71 mm.

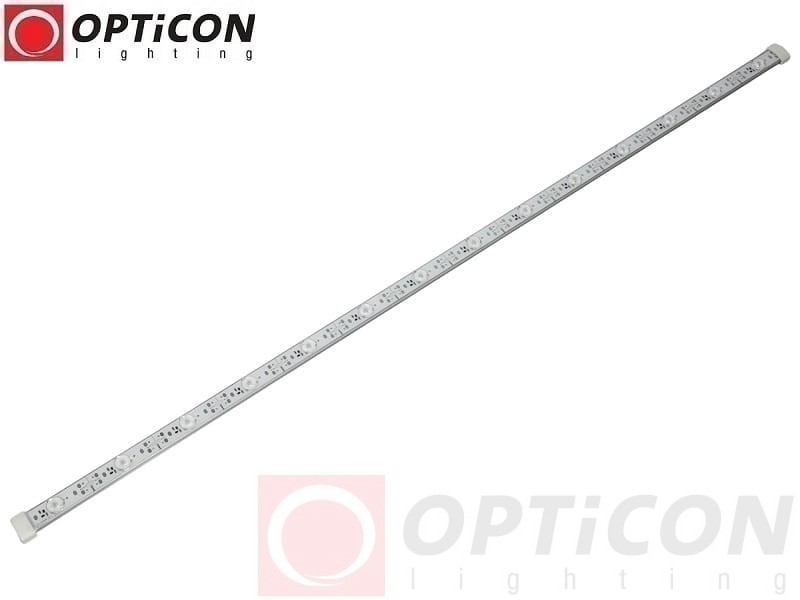

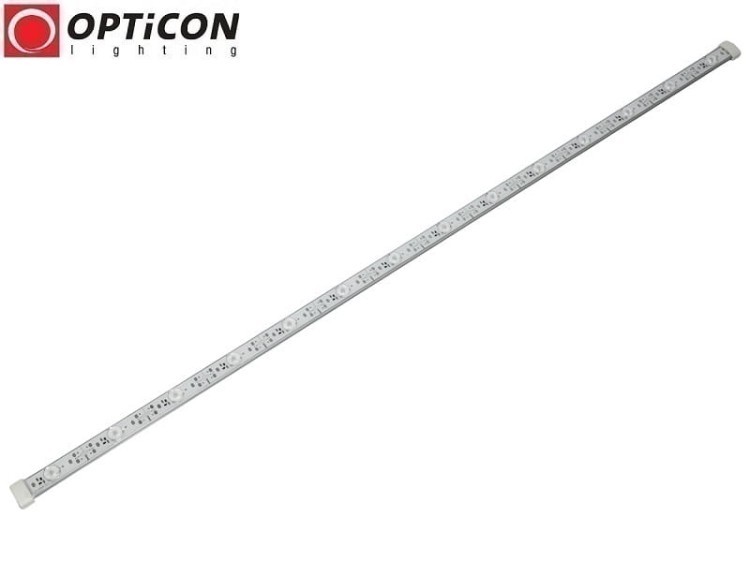

Zdjęcia modułu LED OPTICON Backlight IP67 1006 mm

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON IP67 nadaje się do zastosowań zewnętrznych?

Tak. Moduł posiada hermetyczną konstrukcję IP67 i może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych. Należy również zabezpieczyć złącza oraz pozostałe połączenia elektryczne.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Jaki strumień świetlny zapewnia moduł?

Pełny moduł wyposażony w 14 diod EPISTAR SMD3030 zapewnia 1540 lumenów.

Czy moduł można skracać?

Tak. Moduł można skracać co jedną diodę LED, czyli co około 71 mm, w wyznaczonych miejscach.

Czy po przecięciu moduł nadal zachowuje IP67?

Nie należy tego zakładać. Przecięcie narusza fabryczne uszczelnienie. Miejsca cięcia i nowe połączenia muszą zostać odpowiednio zabezpieczone, aby instalacja mogła być użytkowana w warunkach wymagających ochrony przed wilgocią.

Jaki jest kąt świecenia modułu?

Moduł posiada szerokokątne soczewki optyczne o kącie świecenia 180°.

Czy można regulować jasność świecenia?

Tak. Moduł współpracuje z odpowiednimi sterownikami PWM LED MONO 12V DC.

Jakie złącze zasilania posiada moduł?

Moduł wyposażono w przewód o długości 100 cm zakończony gniazdem DC 5,5/2,1 mm.

Czy uchwyty montażowe są dołączone?

Tak. W zestawie znajdują się dwa uchwyty montażowe. Moduł posiada również taśmę montażową 3M.

Jakie są wymiary modułu?

Wymiary modułu wynoszą 1006 × 21 × 11 mm.

Dlaczego warto wybrać hermetyczny moduł LED OPTICON Backlight IP67?

Moduł LED OPTICON Backlight 12V DC IP67 16,8W 6000K to funkcjonalne rozwiązanie dla profesjonalnych instalacji oświetleniowych wymagających wydajnego źródła światła oraz zwiększonej odporności na wilgoć i zapylenie.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam świetlnych, instalatorów oraz użytkowników systemów niskonapięciowych.

Połączenie hermetycznej konstrukcji IP67, 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, szerokokątnej optyki 180°, aluminiowego profilu oraz fabrycznego przewodu zasilającego 100 cm sprawia, że moduł stanowi praktyczne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, elementów architektonicznych i dekoracyjnych.

Wybierz moduł LED OPTICON Backlight IP67, jeśli potrzebujesz wydajnego, hermetycznego oświetlenia 12V DC do profesjonalnych instalacji reklamowych i technicznych.
