Moduł LED OPTICON Backlight 12V DC IP67 1006 mm 16,8W 10000K – 14x EPISTAR SMD3030, 1540 lm, 180°

Hermetyczny moduł LED Backlight 12V IP67 – profesjonalne oświetlenie reklamowe i dekoracyjne

Moduł LED OPTICON Backlight 12V DC IP67 16,8W 10000K to profesjonalny, liniowy moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, witryn sklepowych, elementów architektonicznych oraz specjalistycznych instalacji oświetleniowych.

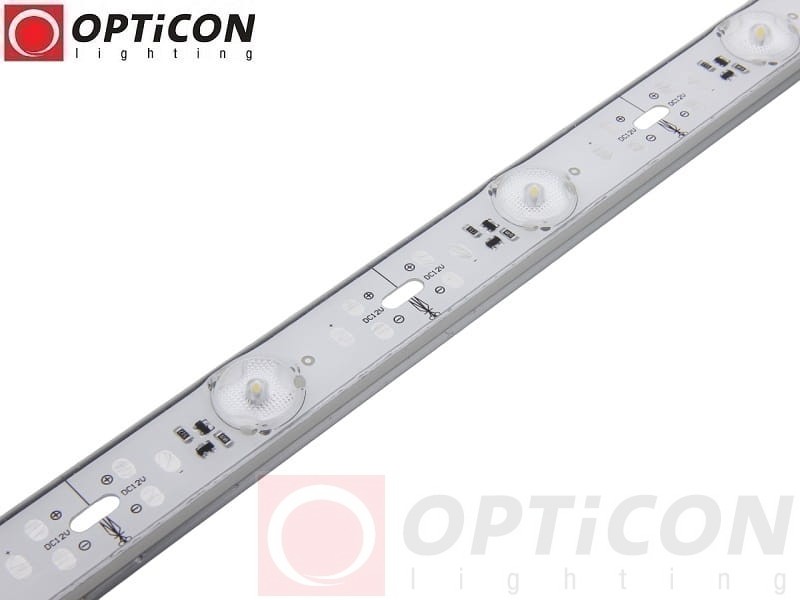

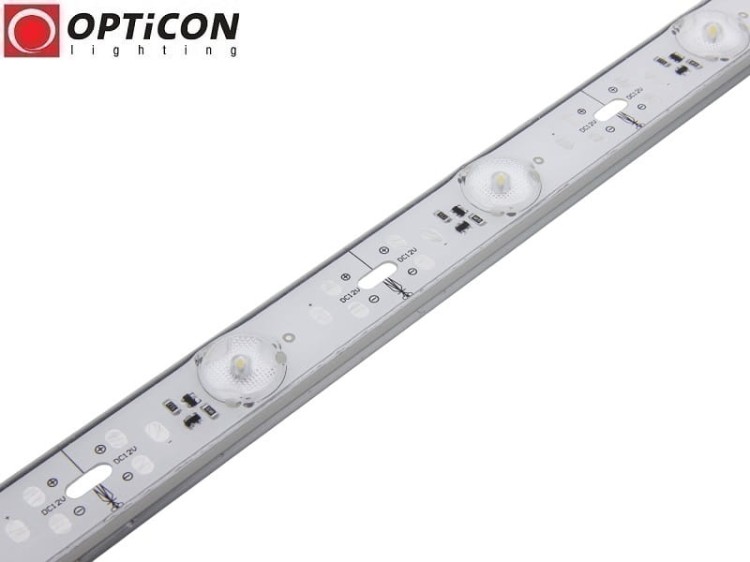

Moduł o długości 1006 mm został wyposażony w 14 wydajnych diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 1540 lumenów przy poborze mocy 16,8W.

Produkt pracuje z napięciem 12V DC i posiada hermetyczną obudowę o stopniu ochrony IP67. Dzięki temu może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych narażonych na wilgoć, opady atmosferyczne oraz zapylenie.

Charakterystyczną cechą modułu jest temperatura barwowa 10000K, zapewniająca bardzo zimne białe światło z delikatnym niebieskawym odcieniem. Takie oświetlenie doskonale sprawdza się w nowoczesnych reklamach świetlnych, instalacjach dekoracyjnych oraz projektach wymagających nietypowej, bardzo chłodnej barwy światła.

Zastosowane szerokokątne soczewki optyczne 180° pozwalają równomiernie rozprowadzać światło na dużej powierzchni, ograniczając widoczność pojedynczych punktów LED.

Dużą zaletą modułu jest również możliwość cięcia co jedną diodę LED, czyli co około 71 mm, co pozwala dopasować długość oświetlenia do indywidualnych potrzeb.

Moduł wyposażono w przewód zasilający o długości 100 cm zakończony gniazdem DC 5,5/2,1 mm, taśmę montażową 3M oraz dwa uchwyty montażowe znajdujące się w zestawie.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w oświetleniu LED

Hermetyczny moduł LED OPTICON Backlight 12V DC IP67 10000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące rozwiązania stosowane w reklamie świetlnej, oświetleniu dekoracyjnym, technicznym oraz specjalistycznych instalacjach niskonapięciowych.

Wieloletnia praktyka firmy OPTICON pozwala rozwijać produkty dostosowane do potrzeb producentów reklam, instalatorów systemów LED, wykonawców zabudów oraz użytkowników poszukujących wydajnych i funkcjonalnych źródeł światła.

W prezentowanym module połączono markowe diody EPISTAR SMD3030, aluminiową konstrukcję, hermetyczną obudowę IP67, szerokokątną optykę oraz możliwość skracania co jedną diodę LED.

Dzięki temu produkt stanowi uniwersalne rozwiązanie do profesjonalnych instalacji reklamowych i dekoracyjnych.

Najważniejsze zalety modułu LED OPTICON Backlight 12V IP67 10000K

• Profesjonalny moduł LED Backlight – do podświetlania powierzchni reklamowych i dekoracyjnych.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wodą zgodnie z klasą szczelności.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• 14 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Strumień świetlny 1540 lm – intensywne oświetlenie przy poborze mocy 16,8W.
• Barwa światła 10000K – bardzo zimna biel z charakterystycznym niebieskawym odcieniem.
• Szeroki kąt świecenia 180° – równomierne rozprowadzanie światła.
• Aluminiowy profil – trwała konstrukcja wspomagająca odprowadzanie ciepła.
• Możliwość cięcia co 71 mm – jedna dioda LED na sekcję.
• Przewód zasilający 100 cm – wygodne podłączenie modułu.
• Gniazdo DC 5,5/2,1 mm – popularny standard połączenia niskonapięciowego.
• Taśma montażowa 3M – szybkie mocowanie do odpowiednio przygotowanej powierzchni.
• Dwa uchwyty montażowe w zestawie – stabilny montaż mechaniczny.
• Możliwość regulacji jasności – współpraca z odpowiednimi sterownikami PWM LED MONO.
• Zastosowanie wewnętrzne i zewnętrzne – przy prawidłowym montażu i zabezpieczeniu połączeń.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Hermetyczna konstrukcja IP67 – ochrona przed wilgocią i pyłem

Moduł LED OPTICON posiada stopień ochrony IP67, który oznacza pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Dzięki hermetycznej konstrukcji moduł może pracować w miejscach, w których tradycyjne moduły LED o stopniu ochrony IP20 nie zapewniają wystarczającego zabezpieczenia.

Gdzie sprawdzi się moduł LED IP67?

• zewnętrzne kasetony reklamowe,
• reklamy świetlne na elewacjach budynków,
• podświetlane szyldy i logotypy,
• pylony reklamowe,
• instalacje dekoracyjne na zewnątrz budynków,
• oświetlenie elementów architektonicznych,
• zabudowy narażone na wilgoć i zapylenie,
• instalacje techniczne wymagające hermetycznej obudowy.

Ważne: stopień ochrony IP67 dotyczy nieuszkodzonej, prawidłowo zamkniętej obudowy. W przypadku skracania modułu lub wykonywania dodatkowych połączeń elektrycznych należy odpowiednio zabezpieczyć miejsca ingerencji przed wilgocią.

Moduł nie jest przeznaczony do ciągłej pracy pod wodą. W instalacjach zewnętrznych należy również odpowiednio zabezpieczyć złącze zasilające i pozostałe połączenia elektryczne.

14 diod LED EPISTAR SMD3030 – 1540 lumenów intensywnego światła

Moduł LED OPTICON Backlight został wyposażony w 14 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 1006 mm.

Każda dioda zapewnia strumień świetlny 110 lm przy poborze mocy 1,2W.

Cały moduł emituje 1540 lumenów przy poborze mocy 16,8W.

Parametry świetlne

• Liczba diod: 14 × EPISTAR SMD3030.
• Łączny strumień świetlny: 1540 lm.
• Strumień świetlny jednej diody: 110 lm.
• Moc całkowita: 16,8W.
• Moc jednej diody: 1,2W.
• Pobór prądu: 1,4A.
• Temperatura barwowa: 10000K.
• Kąt świecenia: 180°.

Na podstawie podanych parametrów skuteczność świetlna modułu wynosi około 91,7 lm/W.

Połączenie wydajnych diod LED i szerokokątnej optyki pozwala uzyskać intensywne oświetlenie, odpowiednie do podświetlania dużych powierzchni reklamowych i dekoracyjnych.

Barwa światła 10000K – bardzo zimna biel z niebieskawym odcieniem

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o wyraźnie chłodnym, lekko niebieskawym odcieniu.

W porównaniu z popularnymi barwami 3000K, 4000K czy 6000K, światło 10000K zapewnia bardziej charakterystyczny efekt wizualny.

Barwa ta sprawdza się w instalacjach, w których ważne jest uzyskanie nowoczesnego, wyrazistego i chłodnego oświetlenia.

Gdzie warto zastosować światło 10000K?

• nowoczesne kasetony reklamowe,
• reklamy świetlne i szyldy,
• podświetlenie logotypów,
• dekoracyjne panele świetlne,
• oświetlenie witryn sklepowych,
• podświetlenie ekspozycji handlowych,
• instalacje wystawiennicze,
• oświetlenie gablot,
• specjalistyczne instalacje LED wymagające bardzo zimnej barwy światła.

Ważne: barwa 10000K nie jest odpowiednikiem neutralnej bieli 4000K ani standardowej zimnej bieli 6000K. Jej charakterystyczny niebieskawy odcień należy uwzględnić podczas projektowania oświetlenia.

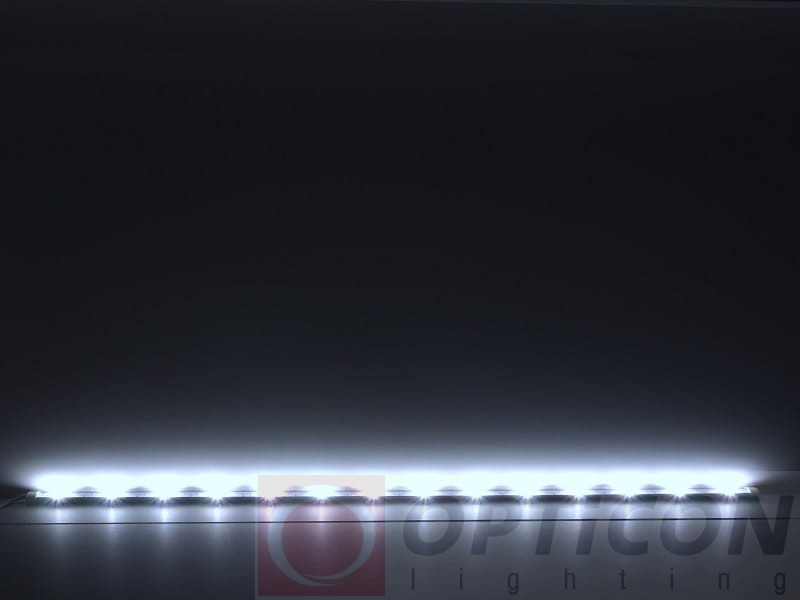

Szeroki kąt świecenia 180° – równomierne podświetlenie powierzchni

Moduł LED OPTICON Backlight wykorzystuje szerokokątne soczewki optyczne o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala równomiernie oświetlać duże powierzchnie oraz ograniczać efekt widocznych punktów LED.

Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych, gdzie ważne jest uzyskanie jednolitego podświetlenia grafiki.

Zalety optyki szerokokątnej 180°

• równomierniejsze rozprowadzanie światła,
• ograniczenie widoczności pojedynczych diod,
• skuteczne podświetlanie większych powierzchni,
• możliwość stosowania w płytkich kasetonach reklamowych,
• łatwiejsze projektowanie instalacji Backlight,
• estetyczny efekt podświetlenia grafiki.

Moduł może być stosowany w kasetonach reklamowych o głębokości około 8–20 cm.

Ostateczny rozstaw modułów należy dobrać do głębokości kasetonu, rodzaju materiału rozpraszającego światło oraz wymaganej jasności.

Technologia Backlight – profesjonalne podświetlenie kasetonów reklamowych

Moduły LED typu Backlight montowane są na tylnej ścianie podświetlanej konstrukcji.

Światło emitowane jest w kierunku przedniej powierzchni kasetonu, szyldu lub panelu reklamowego.

Dzięki szerokokątnej optyce 180° możliwe jest równomierne rozprowadzenie światła na dużej powierzchni.

W większych instalacjach można zastosować kilka modułów rozmieszczonych równolegle, tworząc odpowiednio zaprojektowany układ podświetlenia.

Hermetyczna konstrukcja IP67 dodatkowo zwiększa możliwości wykorzystania modułu w reklamach zewnętrznych.

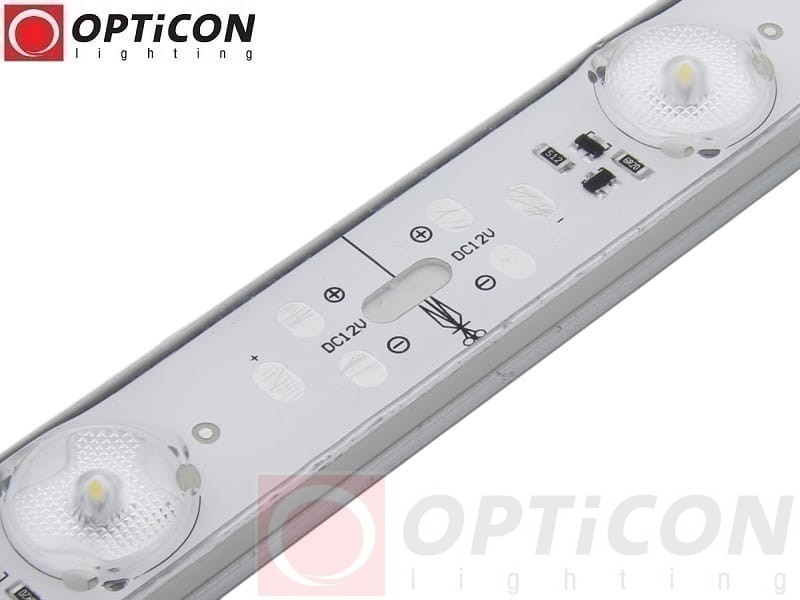

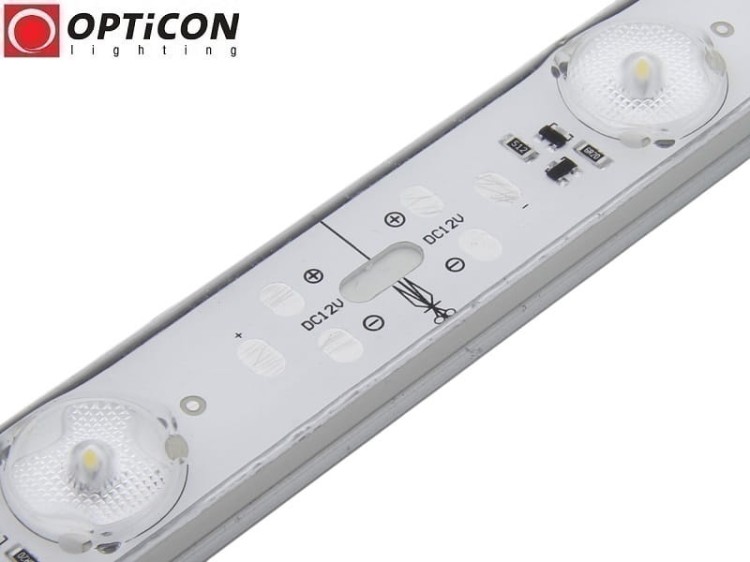

Możliwość cięcia co jedną diodę – sekcje 71 mm

Jedną z największych zalet modułu LED OPTICON jest możliwość cięcia co jedną diodę LED, czyli co około 71 mm.

Każda sekcja zawierająca pojedynczą diodę może być zasilana niezależnie napięciem 12V DC, pod warunkiem wykonania odpowiedniego połączenia elektrycznego.

Parametry pojedynczej sekcji

• Długość: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Temperatura barwowa: 10000K.

Możliwość skracania modułu ułatwia dopasowanie jego długości do wymiarów kasetonu reklamowego, szyldu lub indywidualnego projektu.

Uwaga dotycząca szczelności: przecięcie modułu powoduje naruszenie fabrycznej hermetyzacji. Aby wykorzystać skrócony moduł w warunkach wymagających ochrony IP67, należy odpowiednio odtworzyć szczelność miejsc cięcia i połączeń. Bez tego nie należy zakładać zachowania fabrycznej klasy IP67.

Aluminiowy profil – trwała konstrukcja i odprowadzanie ciepła

Moduł został wykonany na aluminiowym profilu o grubości 7 mm, który zapewnia odpowiednią sztywność i wspomaga odprowadzanie ciepła generowanego przez diody LED.

Aluminium jest powszechnie wykorzystywane w profesjonalnym oświetleniu LED ze względu na korzystne właściwości cieplne i trwałość.

Odpowiednie odprowadzanie ciepła ma istotne znaczenie dla stabilności pracy oraz trwałości diod LED.

Podczas montażu należy zapewnić warunki pracy zgodne z podanym zakresem temperatur.

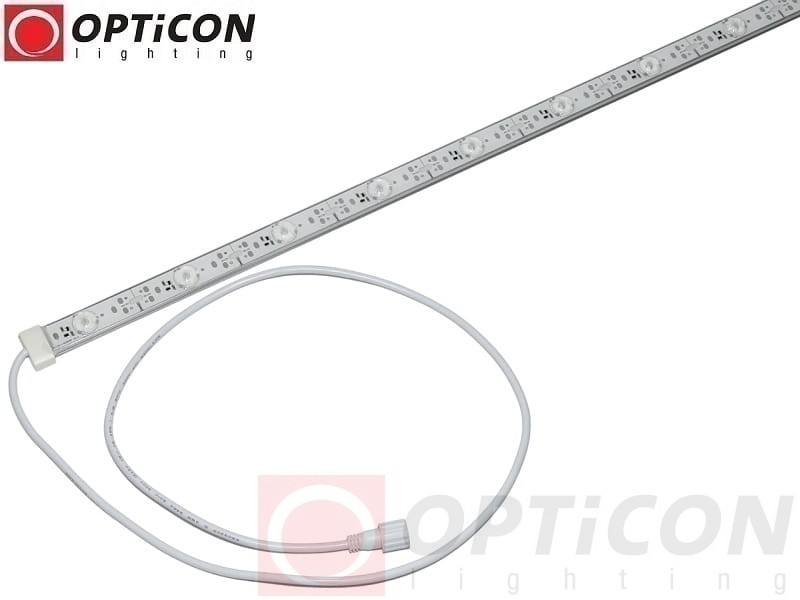

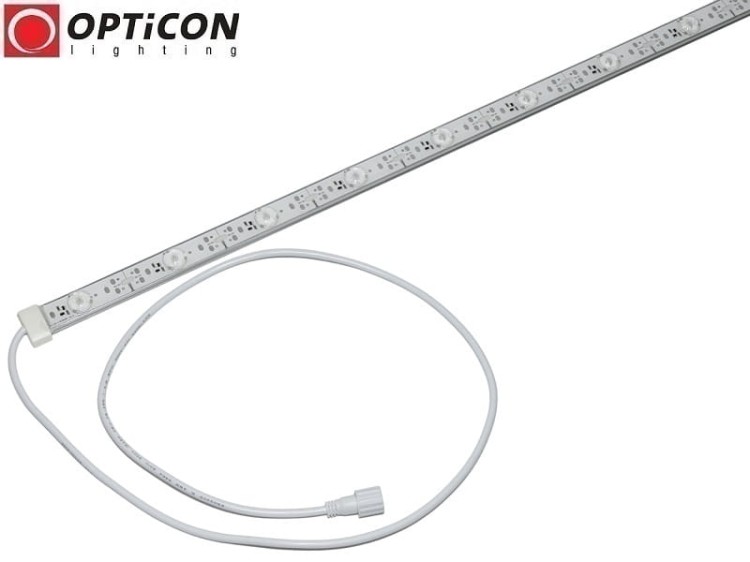

Przewód zasilający 100 cm z gniazdem DC 5,5/2,1 mm

Moduł LED OPTICON Backlight wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony gniazdem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do odpowiedniego zasilacza lub instalacji oświetleniowej 12V DC.

Zalety fabrycznego przewodu zasilającego

• długość przewodu 100 cm,
• wygodne podłączenie modułu,
• popularny standard gniazda DC 5,5/2,1 mm,
• łatwiejsze rozmieszczenie modułu w konstrukcji,
• ograniczenie konieczności wykonywania połączeń bezpośrednio przy module.

Ważne: przed podłączeniem należy sprawdzić zgodność napięcia, polaryzacji i obciążalności zasilacza. Samo zastosowanie złącza DC nie oznacza, że połączenie jest hermetyczne – w instalacjach zewnętrznych wymaga ono odpowiedniego zabezpieczenia.

Łatwy montaż – taśma 3M i dwa uchwyty montażowe w zestawie

Moduł LED OPTICON został przystosowany do szybkiego i wygodnego montażu.

Na spodzie obudowy znajduje się taśma montażowa 3M, umożliwiająca mocowanie do odpowiednio przygotowanej powierzchni.

Dodatkowo w zestawie znajdują się dwa uchwyty montażowe, które pozwalają stabilnie zamocować moduł w kasetonie reklamowym, zabudowie lub innej konstrukcji.

Sposoby montażu

• Montaż na taśmie 3M – szybkie mocowanie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż na uchwytach – stabilne mocowanie mechaniczne.
• Montaż przez otwory montażowe – możliwość przykręcenia modułu do odpowiedniej konstrukcji.

W instalacjach zewnętrznych oraz miejscach narażonych na drgania zaleca się stosowanie odpowiedniego mocowania mechanicznego.

Możliwość regulacji jasności – sterowniki PWM LED MONO 12V

Moduł LED OPTICON Backlight 12V DC IP67 umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM LED MONO 12V DC.

Regulacja jasności pozwala dopasować intensywność oświetlenia do charakteru reklamy, ekspozycji lub instalacji dekoracyjnej.

Do sterowania należy wybrać urządzenie przeznaczone do jednokolorowego oświetlenia LED 12V DC, którego dopuszczalny prąd wyjściowy jest odpowiedni do liczby podłączonych modułów.

Sprawdź sterowniki i ściemniacze LED MONO dostępne w sklepie.

Zastosowanie hermetycznego modułu LED OPTICON Backlight IP67 10000K

Reklama świetlna

• zewnętrzne kasetony reklamowe LED,
• podświetlane szyldy,
• litery przestrzenne,
• reklamy świetlne,
• pylony reklamowe,
• podświetlenie logotypów,
• tablice informacyjne.

Oświetlenie architektoniczne i dekoracyjne

• podświetlenie elementów elewacji,
• oświetlenie dekoracyjnych paneli,
• podświetlenie elementów konstrukcyjnych,
• instalacje świetlne wewnętrzne i zewnętrzne,
• oświetlenie zabudowy architektonicznej.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie mebli,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie ekspozytorów,
• podświetlenie półek i zabudów.

Oświetlenie techniczne i specjalistyczne

• instalacje techniczne 12V DC,
• oświetlenie przestrzeni narażonych na zapylenie,
• oświetlenie wybranych elementów pojazdów z instalacją 12V,
• oświetlenie akwarystyczne po odpowiednim doborze i zabezpieczeniu instalacji,
• indywidualne projekty oświetleniowe wymagające barwy 10000K.

W przypadku instalacji samochodowych należy zapewnić odpowiednie zasilanie 12V DC oraz sprawdzić zgodność zastosowania z wymaganiami technicznymi pojazdu. Moduł nie jest homologowanym zamiennikiem obowiązkowego oświetlenia pojazdu.

W zastosowaniach akwarystycznych należy uwzględnić wymagania oświetleniowe hodowanych organizmów. Sama temperatura barwowa 10000K nie przesądza o przydatności światła do konkretnego akwarium.

Dobór zasilacza LED 12V DC do modułu 16,8W

Moduł LED OPTICON Backlight IP67 wymaga zasilania napięciem 12V DC.

Pełny moduł o długości 1006 mm pobiera 16,8W, co odpowiada prądowi około 1,4A.

Do prawidłowej pracy należy zastosować stabilizowany zasilacz LED 12V DC o odpowiedniej mocy, uwzględniając zapas na warunki pracy instalacji.

Przykładowy dobór zasilacza

Podane wartości stanowią przykłady. Ostateczny dobór zasilacza powinien uwzględniać wymagany zapas mocy, temperaturę pracy, długość przewodów oraz zalecenia producenta zasilacza.

W większych instalacjach należy odpowiednio rozplanować punkty zasilania, uwzględniając spadki napięcia na przewodach.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Backlight 12V IP67 16,8W 10000K

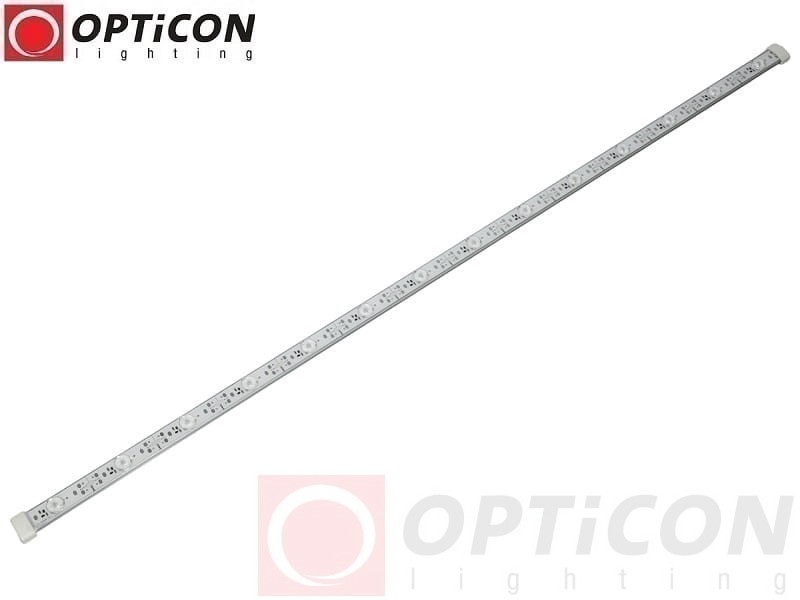

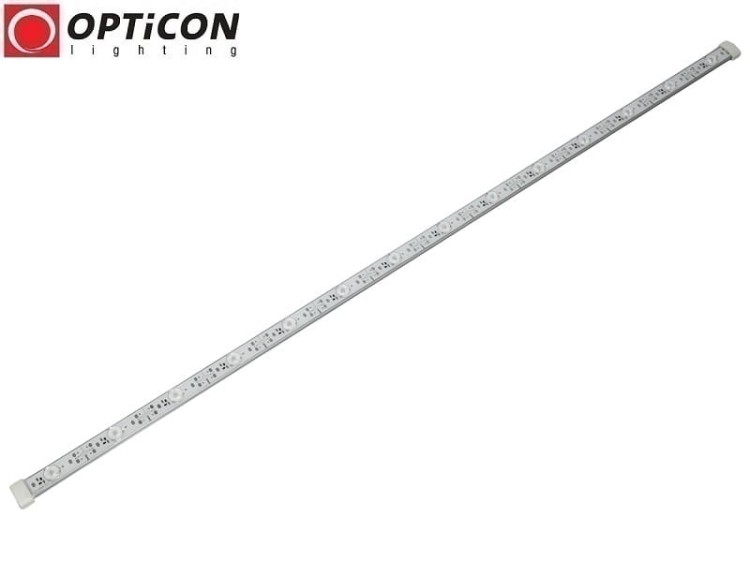

Wymiary modułu LED OPTICON Backlight IP67

• Długość: 1006 mm.
• Szerokość: 21 mm.
• Wysokość: 11 mm.
• Grubość profilu aluminiowego: 7 mm.
• Długość przewodu zasilającego: 100 cm.
• Sekcja cięcia: około 71 mm.

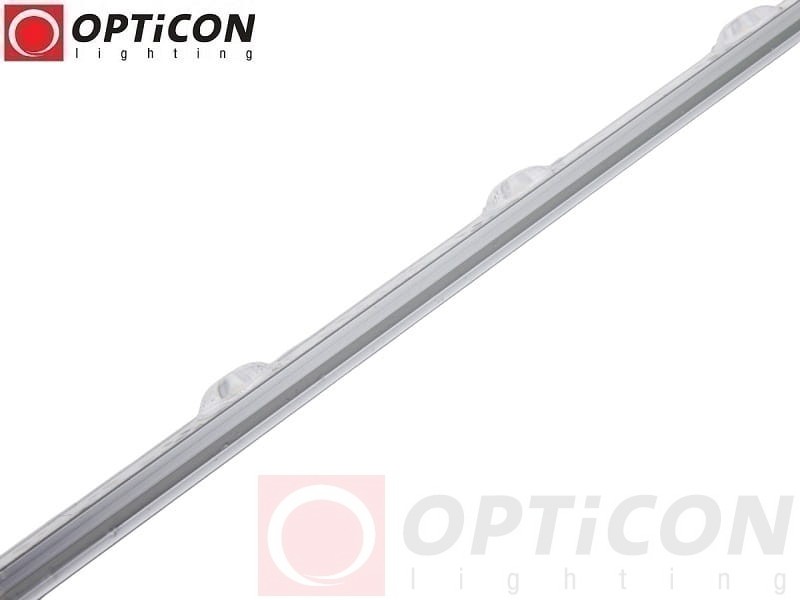

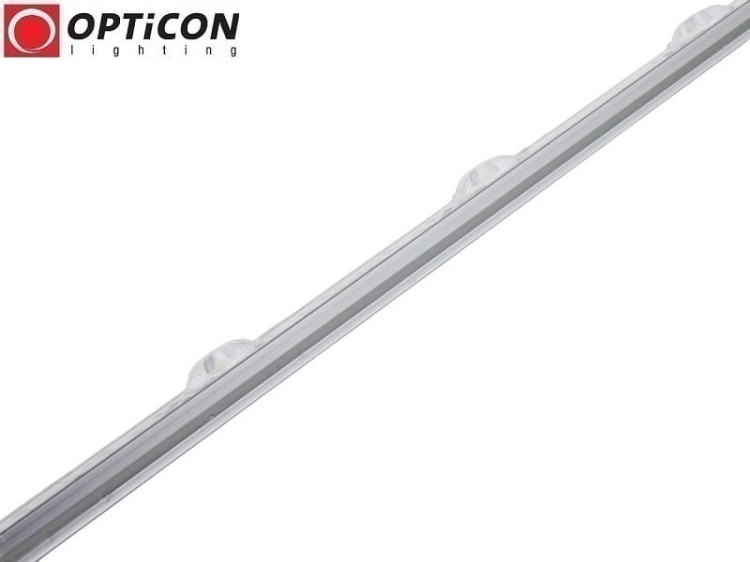

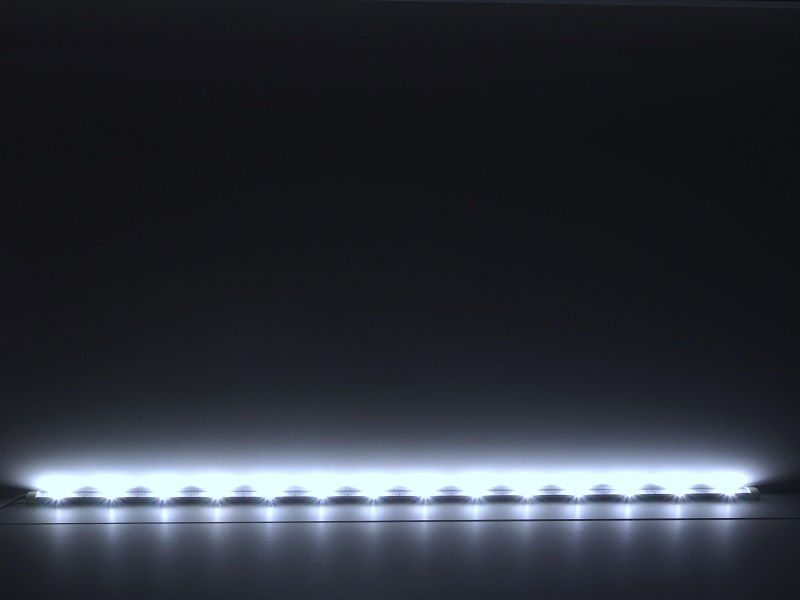

Zdjęcia modułu LED OPTICON Backlight IP67 10000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON IP67 nadaje się do zastosowań zewnętrznych?

Tak. Moduł posiada hermetyczną konstrukcję IP67 i może być stosowany w odpowiednio wykonanych instalacjach zewnętrznych. Należy również zabezpieczyć złącza i pozostałe połączenia elektryczne.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Jaki strumień świetlny zapewnia moduł?

Pełny moduł wyposażony w 14 diod EPISTAR SMD3030 zapewnia 1540 lumenów.

Jaką barwę światła emituje moduł?

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, z charakterystycznym niebieskawym odcieniem.

Czy moduł można skracać?

Tak. Moduł można skracać co jedną diodę LED, czyli co około 71 mm, w wyznaczonych miejscach.

Czy po przecięciu moduł nadal zachowuje IP67?

Nie należy tego zakładać. Przecięcie narusza fabryczne uszczelnienie. Miejsca cięcia i nowe połączenia muszą zostać odpowiednio zabezpieczone, aby instalacja mogła być użytkowana w warunkach wymagających ochrony przed wilgocią.

Jaki jest kąt świecenia modułu?

Moduł posiada szerokokątne soczewki optyczne o kącie świecenia 180°.

Czy można regulować jasność świecenia?

Tak. Moduł współpracuje z odpowiednimi sterownikami PWM LED MONO 12V DC.

Jakie złącze zasilania posiada moduł?

Moduł wyposażono w przewód o długości 100 cm zakończony gniazdem DC 5,5/2,1 mm.

Czy uchwyty montażowe są dołączone?

Tak. W zestawie znajdują się dwa uchwyty montażowe. Moduł posiada również taśmę montażową 3M.

Jakie są wymiary modułu?

Wymiary modułu wynoszą 1006 × 21 × 11 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight IP67 10000K?

Moduł LED OPTICON Backlight 12V DC IP67 16,8W 10000K to profesjonalne rozwiązanie do instalacji wymagających wydajnego, hermetycznego źródła światła o bardzo zimnej barwie.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam świetlnych, instalatorów oraz użytkowników systemów niskonapięciowych.

Połączenie hermetycznej konstrukcji IP67, 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, szerokokątnej optyki 180°, aluminiowego profilu oraz fabrycznego przewodu zasilającego 100 cm sprawia, że moduł stanowi praktyczne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, elementów architektonicznych i dekoracyjnych.

Wybierz moduł LED OPTICON Backlight IP67 10000K, jeśli potrzebujesz wydajnego, bardzo zimnego białego światła do profesjonalnych instalacji reklamowych, technicznych i dekoracyjnych.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do prawidłowej pracy modułu LED OPTICON potrzebny jest odpowiedni zasilacz 12V DC. Jeśli chcesz regulować jasność świecenia, możesz zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności modułów LED 12V.

Sterowniki LED MONO

Zasilacze LED 12V DC
