Moduł LED OPTICON Backlight 12V DC 16,8W 6000K 990 mm – 14x SMD3030 EPISTAR, 1540 lm, 160°

Profesjonalny liniowy moduł LED 12V do kasetonów reklamowych, mebli i oświetlenia technicznego

Moduł LED OPTICON Backlight 12V DC 16,8W 6000K to wydajne, liniowe źródło światła przeznaczone do profesjonalnego podświetlania kasetonów reklamowych, szyldów, paneli świetlnych, witryn sklepowych, mebli oraz instalacji technicznych. Dzięki zastosowaniu 14 diod LED EPISTAR SMD3030 zapewnia intensywne, zimne białe światło o temperaturze barwowej 6000K i strumieniu świetlnym 1540 lumenów.

Moduł o długości 990 mm charakteryzuje się poborem mocy 16,8W oraz szerokim kątem świecenia 160°. Odpowiednio dobrana optyka umożliwia rozprowadzenie światła na dużej powierzchni, co jest szczególnie istotne w podświetlanych reklamach i kasetonach typu Backlight.

Ważną zaletą konstrukcji jest możliwość cięcia co jedną diodę LED, czyli co około 71 mm. Każda sekcja może pracować niezależnie po prawidłowym podłączeniu do zasilania 12V DC. Ułatwia to dopasowanie długości modułu do niestandardowych wymiarów kasetonów, mebli i zabudowy oświetleniowej.

Moduł wykonano na aluminiowej podstawie o grubości 1,5 mm, która wspomaga odprowadzanie ciepła. Montaż ułatwia fabryczna taśma klejąca 3M oraz otwory umożliwiające dodatkowe przykręcenie modułu.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Backlight 12V DC 16,8W 6000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED.

Doświadczenie zdobywane przy rozwijaniu rozwiązań do oświetlenia reklamowego, meblowego, dekoracyjnego i technicznego pozwoliło opracować produkt odpowiadający potrzebom profesjonalnych instalatorów oraz użytkowników systemów LED.

W konstrukcji modułu połączono wydajne diody EPISTAR SMD3030, szerokokątną optykę 160°, aluminiową podstawę oraz możliwość cięcia co 71 mm. Takie rozwiązanie zapewnia elastyczność podczas projektowania oświetlenia i ułatwia wykonywanie instalacji o różnych wymiarach.

Najważniejsze zalety modułu LED OPTICON Backlight 12V 16,8W

• Profesjonalna technologia Backlight – do podświetlania kasetonów reklamowych i paneli świetlnych.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED 12V.
• 14 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Zimna biała barwa 6000K – intensywne, wyraziste oświetlenie.
• Strumień świetlny 1540 lm – wysoka jasność przy poborze mocy 16,8W.
• Kąt świecenia 160° – szerokie rozprowadzenie światła.
• Możliwość cięcia co 71 mm – dopasowanie długości do projektu.
• Niezależne zasilanie pojedynczych sekcji – możliwość wykorzystania krótszych fragmentów.
• Aluminiowa podstawa 1,5 mm – sztywna konstrukcja i skuteczne odprowadzanie ciepła.
• Taśma montażowa 3M – szybki montaż do przygotowanego podłoża.
• Otwory montażowe – możliwość dodatkowego przykręcenia modułu.
• Regulacja jasności – możliwość zastosowania odpowiedniego sterownika PWM LED MONO 12V.
• Niewielka wysokość 7 mm – łatwiejszy montaż w płytkich zabudowach.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

14 diod LED EPISTAR SMD3030 – 1540 lumenów światła

Moduł LED OPTICON został wyposażony w 14 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 990 mm.

Każda dioda zapewnia strumień świetlny 110 lm przy poborze mocy 1,2W.

Pełny moduł emituje 1540 lm, pobierając 16,8W.

Na podstawie podanych parametrów skuteczność świetlna modułu wynosi około 91,7 lm/W.

Takie parametry pozwalają stosować moduł w instalacjach wymagających wyraźnego, intensywnego oświetlenia przy zachowaniu stosunkowo niewielkiego poboru energii elektrycznej.

Zimna biała barwa światła 6000K

Temperatura barwowa 6000K oznacza zimne białe światło, które nadaje podświetlanym powierzchniom nowoczesny i wyrazisty charakter.

Barwa 6000K sprawdza się szczególnie dobrze w reklamie świetlnej, oświetleniu technicznym oraz nowoczesnych ekspozycjach handlowych.

Gdzie warto zastosować moduł LED 6000K?

• podświetlane kasetony reklamowe,
• nowoczesne szyldy i logotypy,
• reklamy świetlne,
• witryny sklepowe,
• gabloty ekspozycyjne,
• podświetlenie mebli,
• panele informacyjne,
• oświetlenie techniczne,
• oświetlenie stanowisk roboczych.

Zimne białe światło pozwala uzyskać wyraźny efekt wizualny, szczególnie w nowoczesnych instalacjach reklamowych i dekoracyjnych.

Szeroki kąt świecenia 160° – równomierne podświetlenie powierzchni

Moduł LED OPTICON Backlight wyposażono w optykę zapewniającą kąt świecenia 160°.

Szeroki rozsył światła ułatwia równomierne podświetlenie większych powierzchni i ogranicza powstawanie widocznych punktów świetlnych.

Jest to szczególnie ważne w kasetonach reklamowych, gdzie nierównomierne rozmieszczenie światła może powodować powstawanie jaśniejszych i ciemniejszych obszarów.

Moduł jest odpowiedni do zastosowania w kasetonach reklamowych o głębokości około 8–20 cm.

Ostateczny rozstaw modułów należy dobrać do głębokości kasetonu, przepuszczalności materiału rozpraszającego światło oraz wymaganej jasności powierzchni.

Technologia Backlight – profesjonalne podświetlenie kasetonów reklamowych

Moduły LED Backlight przeznaczone są do montażu na tylnej ścianie podświetlanej konstrukcji.

Światło kierowane jest w stronę przedniej powierzchni kasetonu, szyldu lub panelu reklamowego.

Dzięki szerokiemu kątowi świecenia 160° możliwe jest równomierne rozprowadzenie światła na dużej powierzchni.

Rozwiązanie znajduje zastosowanie w:

• kasetonach reklamowych LED,
• podświetlanych szyldach,
• reklamach świetlnych,
• panelach informacyjnych,
• podświetlanych logotypach,
• dekoracyjnych panelach świetlnych,
• witrynach i ekspozycjach sklepowych.

W większych instalacjach można zastosować kilka modułów rozmieszczonych równolegle, z zachowaniem odpowiednich odstępów pomiędzy liniami oświetlenia.

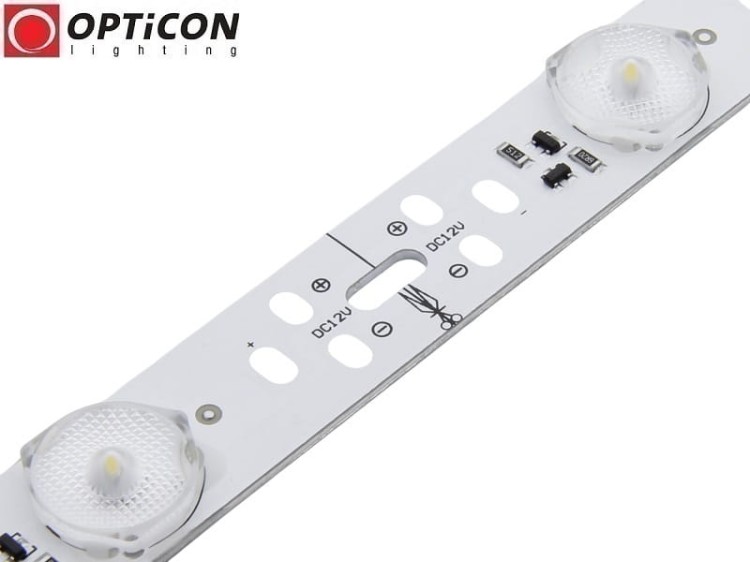

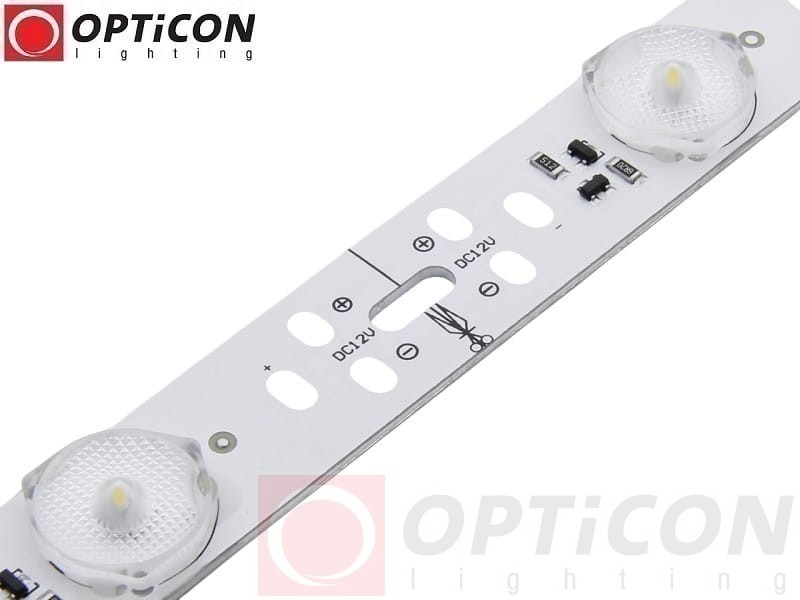

Możliwość cięcia co jedną diodę LED – sekcje 71 mm

Jedną z najważniejszych zalet modułu LED OPTICON jest możliwość cięcia co jedną diodę LED, czyli co około 71 mm.

Na długości modułu znajdują się oznaczone miejsca cięcia, które pozwalają dopasować jego długość do wymiarów instalacji.

Każda sekcja zawierająca jedną diodę LED może być zasilana niezależnie napięciem 12V DC.

Parametry pojedynczej sekcji LED

• Długość sekcji: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Barwa światła: 6000K.
• Kąt świecenia: 160°.

Moduł można wykorzystać jako pełną listwę o długości 990 mm lub jako krótsze fragmenty dostosowane do indywidualnych potrzeb.

Możliwość cięcia co jedną diodę jest szczególnie przydatna w kasetonach reklamowych o niestandardowych wymiarach, meblach, gablotach i zabudowach dekoracyjnych.

Ważne: moduł należy przecinać wyłącznie w wyznaczonych miejscach. Po przecięciu poszczególne sekcje należy zasilać zgodnie z oznaczeniami biegunowości.

Aluminiowa podstawa o grubości 1,5 mm

Moduł LED OPTICON został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji oraz wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Odpowiednie odprowadzanie ciepła ma istotne znaczenie dla stabilności pracy oraz trwałości oświetlenia.

Podczas montażu należy zapewnić odpowiednie warunki chłodzenia i unikać miejsc, w których moduł mógłby się nadmiernie nagrzewać.

Możliwość regulacji jasności – sterowniki PWM LED MONO 12V DC

Moduł LED OPTICON Backlight 12V DC umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika PWM lub ściemniacza LED MONO 12V DC.

Regulacja jasności pozwala dostosować intensywność światła do charakteru instalacji oraz indywidualnych potrzeb użytkownika.

Możliwość ściemniania jest szczególnie przydatna w:

• oświetleniu dekoracyjnym,
• podświetleniu mebli,
• witrynach sklepowych,
• kasetonach reklamowych,
• oświetleniu ekspozycji,
• instalacjach wymagających regulowanej intensywności światła.

Do regulacji jasności należy stosować sterownik przeznaczony do jednokolorowego oświetlenia LED zasilanego napięciem 12V DC, o odpowiedniej obciążalności prądowej.

Zobacz sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł LED OPTICON został przystosowany do wygodnego montażu w różnych konstrukcjach.

Na spodzie aluminiowego profilu znajduje się taśma klejąca 3M, umożliwiająca szybkie zamocowanie modułu do odpowiednio przygotowanej powierzchni.

Dodatkowo moduł posiada otwory montażowe, które pozwalają przykręcić go do podłoża.

Dostępne sposoby montażu

• Montaż na taśmie 3M – szybkie mocowanie do czystej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – wykorzystanie taśmy 3M i dodatkowego mocowania mechanicznego.

W przypadku powierzchni narażonych na drgania lub intensywne użytkowanie zaleca się odpowiednie dodatkowe zabezpieczenie mechaniczne.

Łatwe podłączenie zasilania 12V DC

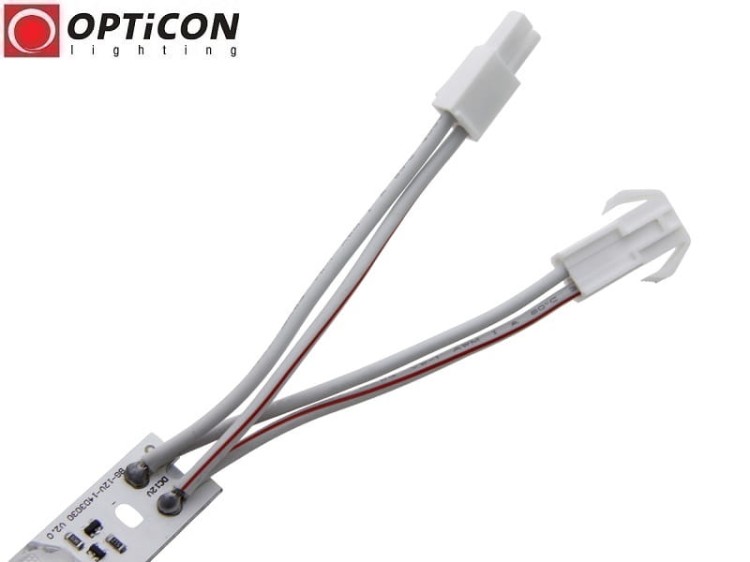

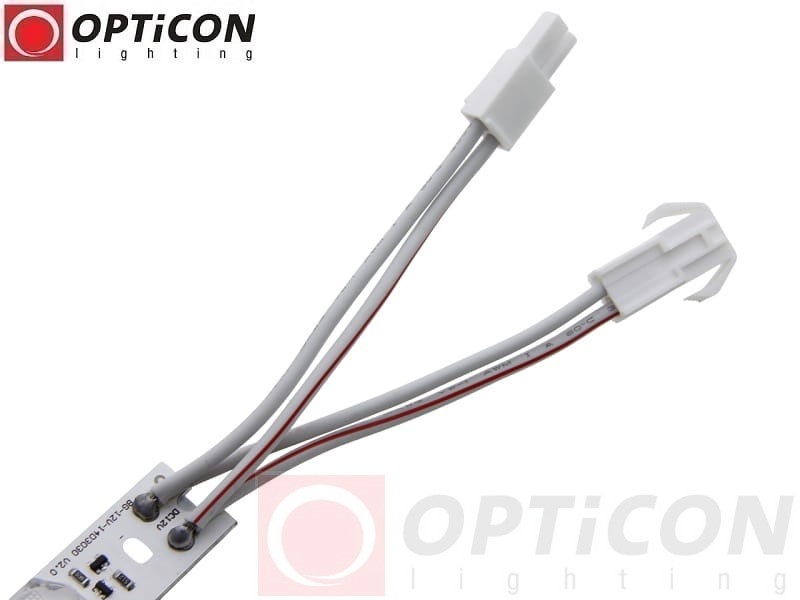

Moduł LED OPTICON posiada przewody zasilające, umożliwiające wygodne podłączenie do instalacji 12V DC.

Każda sekcja posiada również pola lutownicze, pozwalające na wykonanie odpowiednich połączeń po przecięciu modułu.

Umożliwia to wykorzystanie pojedynczych sekcji lub krótszych fragmentów modułu w indywidualnych projektach.

Ważne: produkt jest przeznaczony wyłącznie do zasilania napięciem stałym 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Moduł LED do kasetonów reklamowych Backlight

Moduł LED OPTICON Backlight 6000K jest szczególnie polecany do profesjonalnego podświetlania kasetonów reklamowych.

Dzięki szerokiemu kątowi świecenia 160° oraz możliwości cięcia co 71 mm pozwala na precyzyjne dopasowanie oświetlenia do wymiarów kasetonu.

Zimna biała barwa światła 6000K sprawdza się w nowoczesnych reklamach i ekspozycjach, w których pożądane jest wyraziste, intensywne oświetlenie.

Zalety w instalacjach reklamowych

• równomierne podświetlenie powierzchni,
• szeroki kąt świecenia 160°,
• możliwość dopasowania długości modułu,
• niski pobór mocy,
• łatwy montaż,
• możliwość regulacji jasności,
• aluminiowa konstrukcja,
• możliwość tworzenia większych instalacji.

Podświetlenie mebli, półek i zabudowy dekoracyjnej

Moduł LED OPTICON 12V DC może być stosowany również w oświetleniu meblowym i dekoracyjnym.

Barwa 6000K sprawdza się szczególnie dobrze w nowoczesnych aranżacjach, w których ważne jest intensywne, zimne białe światło.

Przykładowe zastosowania:

• podświetlenie półek,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie zabudowy meblowej,
• podświetlenie elementów dekoracyjnych,
• oświetlenie ekspozycji produktów,
• podświetlenie paneli i wnęk.

Możliwość cięcia modułu co 71 mm ułatwia dopasowanie długości oświetlenia do wymiarów mebli i elementów zabudowy.

Oświetlenie samochodowe i techniczne 12V DC

Dzięki zasilaniu 12V DC moduł LED OPTICON może być stosowany również w odpowiednio zabezpieczonych instalacjach niskonapięciowych.

Przykładowe zastosowania:

• oświetlenie wewnętrznych schowków,
• oświetlenie zabudowy pojazdów,
• oświetlenie kamperów,
• oświetlenie przyczep kempingowych,
• oświetlenie techniczne,
• oświetlenie stanowisk roboczych,
• instalacje dekoracyjne 12V.

Ze względu na stopień ochrony IP20 moduł należy montować wyłącznie w suchych miejscach lub w odpowiednio zabezpieczonej obudowie.

W instalacjach pojazdów należy zapewnić stabilne zasilanie 12V DC i ochronę przed przepięciami, drganiami oraz wilgocią.

Dobór zasilacza LED 12V DC do modułu 16,8W

Moduł LED OPTICON Backlight wymaga zasilania napięciem stałym 12V DC.

Pełny moduł o długości 990 mm pobiera 16,8W, czyli około 1,4A.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC, uwzględniając zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są przykładami doboru. Ostateczna moc zasilacza powinna uwzględniać zalecenia producenta, temperaturę pracy oraz warunki instalacji.

W przypadku większych instalacji należy uwzględnić spadki napięcia na przewodach i odpowiednio rozplanować punkty zasilania.

Sprawdź zasilacze LED 12V DC dostępne w sklepie.

Stopień ochrony IP20 – zastosowania wewnętrzne

Moduł LED OPTICON posiada stopień ochrony IP20.

Produkt jest przeznaczony do montażu w suchych, zabezpieczonych miejscach.

Moduł nie jest hermetyczny i nie powinien być narażany na bezpośredni kontakt z wodą, deszcz, zachlapania ani kondensację wilgoci.

W przypadku instalacji reklamowych, meblowych lub technicznych należy zapewnić ochronę odpowiednią do miejsca montażu.

Dane techniczne – moduł LED OPTICON Backlight 12V 16,8W 6000K

Wymiary modułu LED OPTICON Backlight

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość pojedynczej sekcji: około 71 mm.

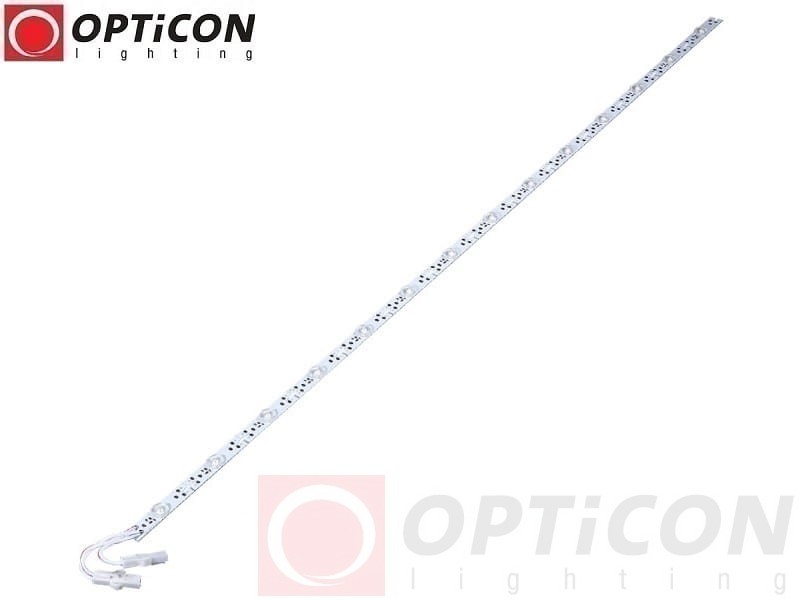

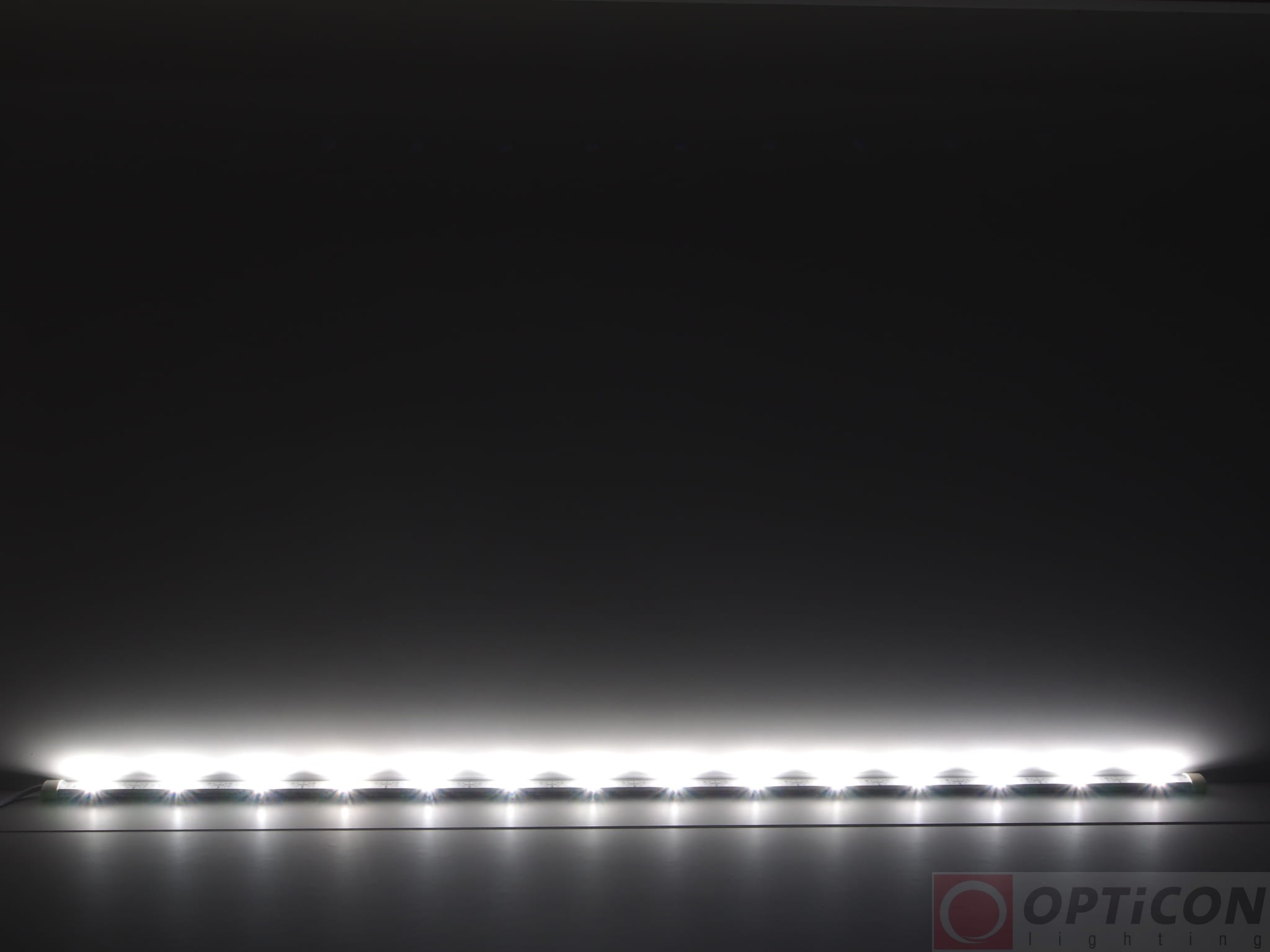

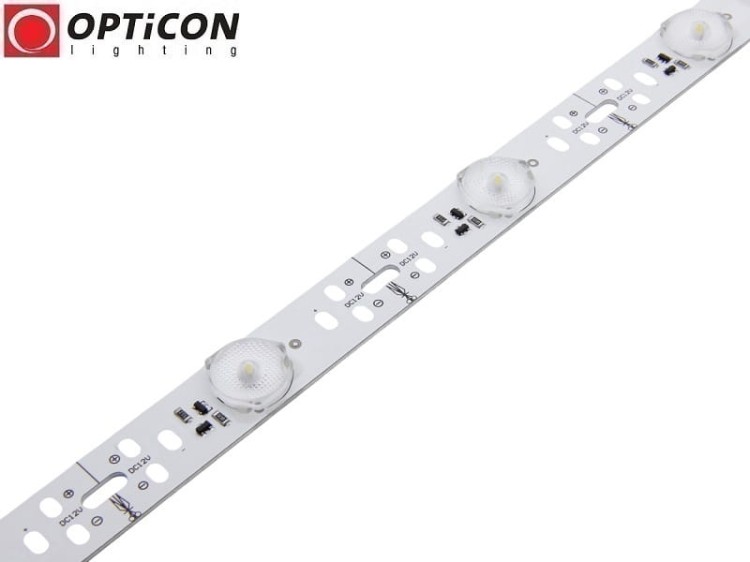

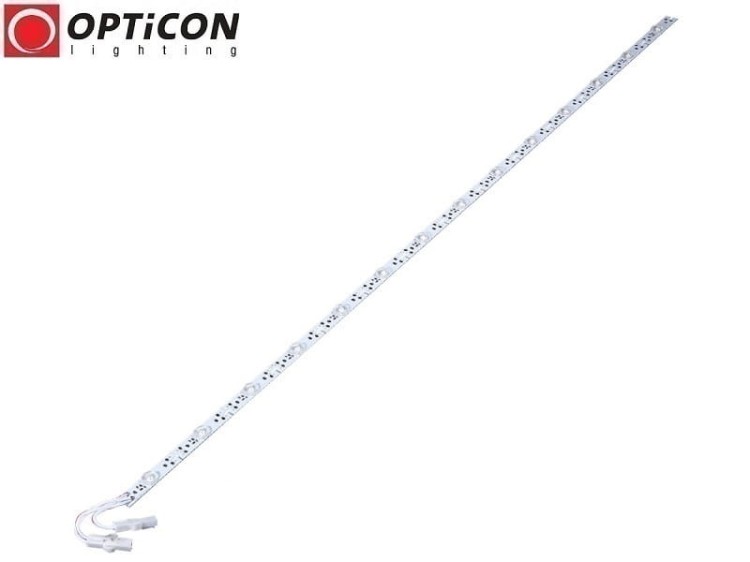

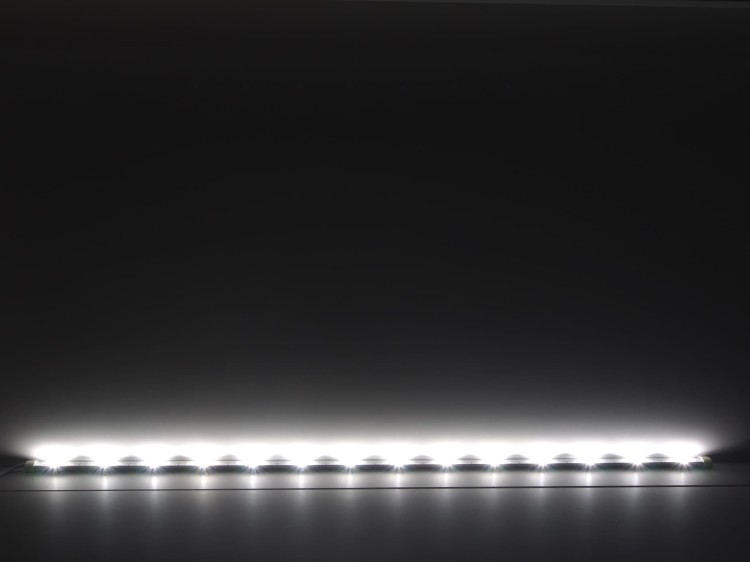

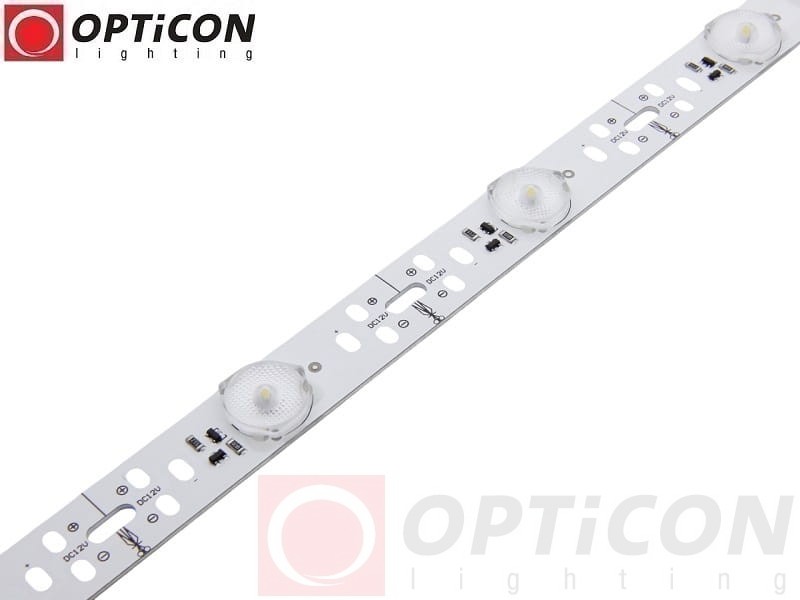

Zdjęcia modułu LED OPTICON Backlight 12V 16,8W 6000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON Backlight można skracać?

Tak. Moduł można ciąć co jedną diodę LED, czyli co około 71 mm, wyłącznie w oznaczonych miejscach.

Czy pojedyncza dioda może pracować niezależnie?

Tak. Każda sekcja z jedną diodą LED może być zasilana niezależnie napięciem 12V DC. Jej moc wynosi 1,2W, a strumień świetlny 110 lm.

Jaki strumień świetlny zapewnia cały moduł?

Pełny moduł wyposażony w 14 diod LED zapewnia 1540 lumenów.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło o temperaturze barwowej 6000K.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Jest to moduł typu Backlight, przeznaczony do podświetlania powierzchni. Szeroki kąt świecenia 160° ułatwia uzyskanie równomiernego oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z odpowiednimi sterownikami PWM LED MONO 12V DC.

Czy moduł można podłączyć do instalacji 24V?

Nie. Produkt wymaga zasilania napięciem stałym 12V DC.

Czy moduł jest wodoodporny?

Nie. Moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych, zabezpieczonych miejsc.

Jak zamontować moduł?

Moduł można przykleić za pomocą fabrycznej taśmy 3M lub przykręcić przez przygotowane otwory montażowe.

Jakie są wymiary modułu?

Wymiary wynoszą 990 × 18 × 7 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 12V 16,8W 6000K?

Moduł LED OPTICON Backlight 12V DC 16,8W 6000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, mebli, witryn sklepowych oraz instalacji technicznych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb profesjonalnych instalatorów i użytkowników systemów oświetleniowych.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, szerokiego kąta świecenia 160°, aluminiowej konstrukcji oraz możliwości cięcia co 71 mm zapewnia dużą elastyczność projektowania i montażu.

Wybierz moduł LED OPTICON Backlight 12V 6000K, jeśli potrzebujesz wydajnego, zimnego białego światła do kasetonów reklamowych, witryn sklepowych, zabudowy meblowej lub indywidualnych instalacji oświetleniowych.
