Moduł LED OPTICON Backlight 12V DC 16,8W 3000K 990 mm – 14× SMD3030 EPISTAR, 1540 lm, 160°

Profesjonalny liniowy moduł LED 12V do kasetonów reklamowych, mebli i podświetlenia powierzchni

Moduł LED OPTICON Backlight 12V DC 16,8W 3000K to profesjonalne, liniowe źródło światła przeznaczone do podświetlania kasetonów reklamowych, szyldów, witryn sklepowych, mebli, gablot oraz innych konstrukcji wymagających równomiernego oświetlenia.

Moduł ma długość 990 mm i został wyposażony w 14 wydajnych diod LED EPISTAR SMD3030, emitujących przyjemne, ciepłe białe światło o temperaturze barwowej 3000K. Łączny strumień świetlny wynosi 1540 lumenów, a pobór mocy zaledwie 16,8W.

Największą zaletą produktu jest możliwość cięcia modułu co jedną diodę LED, czyli co około 71 mm. Każda sekcja wyposażona w pojedynczą diodę może pracować niezależnie przy napięciu 12V DC. Pozwala to precyzyjnie dopasować długość oświetlenia do konkretnej realizacji, bez konieczności stosowania modułów o z góry narzuconych wymiarach.

Specjalna optyka o kącie świecenia 160° zapewnia szeroki rozsył światła, ułatwiając równomierne podświetlenie powierzchni. Aluminiowa podstawa o grubości 1,5 mm wspomaga odprowadzanie ciepła, a fabryczna taśma montażowa 3M oraz przygotowane otwory montażowe umożliwiają szybki i wygodny montaż.

OPTICON – produkt powstały w oparciu o wieloletnie doświadczenie w oświetleniu LED

Moduł LED OPTICON Backlight 12V DC 16,8W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie oświetlenia reklamowego, dekoracyjnego, meblowego i technicznego.

Wieloletnia praktyka firmy OPTICON pozwala rozwijać rozwiązania dostosowane do potrzeb producentów reklam, instalatorów systemów LED, firm wykonujących zabudowy meblowe oraz użytkowników poszukujących profesjonalnych źródeł światła.

W prezentowanym module połączono markowe diody EPISTAR SMD3030, szerokokątną optykę 160°, aluminiową konstrukcję oraz możliwość cięcia co jedną diodę. Dzięki temu produkt oferuje dużą swobodę projektowania i montażu oświetlenia.

Najważniejsze zalety modułu LED OPTICON Backlight 12V

• Profesjonalny moduł typu Backlight – przeznaczony do równomiernego podświetlania powierzchni.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED 12V.
• 14 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Ciepła biała barwa 3000K – przyjemne oświetlenie dekoracyjne i użytkowe.
• Strumień świetlny 1540 lm – intensywne oświetlenie przy mocy 16,8W.
• Szeroki kąt świecenia 160° – efektywne rozprowadzenie światła.
• Możliwość cięcia co 71 mm – jedna dioda LED na sekcję.
• Niezależne zasilanie każdej sekcji – możliwość wykorzystania pojedynczych fragmentów modułu.
• Aluminiowa podstawa 1,5 mm – sztywna konstrukcja wspomagająca chłodzenie.
• Taśma montażowa 3M – szybkie mocowanie do przygotowanej powierzchni.
• Otwory montażowe – możliwość dodatkowego przykręcenia modułu.
• Możliwość regulacji jasności – współpraca z odpowiednim sterownikiem LED MONO 12V DC.
• Niewielka wysokość 7 mm – montaż w płytkich zabudowach.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

14 diod LED EPISTAR SMD3030 – 1540 lumenów ciepłego białego światła

Moduł LED OPTICON wyposażono w 14 diod LED SMD3030 EPISTAR, rozmieszczonych równomiernie na długości 990 mm.

Każda dioda zapewnia strumień świetlny około 110 lm przy poborze mocy 1,2W. Cały moduł emituje 1540 lm przy łącznej mocy 16,8W.

Odpowiada to skuteczności świetlnej około 91,7 lm/W, obliczonej na podstawie podanych parametrów modułu.

Duża liczba diod i ich rozmieszczenie na aluminiowym profilu pozwalają uzyskać wydłużone źródło światła, odpowiednie do podświetlania większych powierzchni reklamowych i dekoracyjnych.

Barwa światła 3000K – ciepłe białe oświetlenie

Temperatura barwowa 3000K oznacza ciepłe białe światło, które nadaje oświetlanym powierzchniom przyjemny, naturalny i dekoracyjny charakter.

Ciepła barwa doskonale sprawdza się w podświetleniach, w których ważna jest estetyka, komfort wizualny i stworzenie przyjaznej atmosfery.

Gdzie warto zastosować moduł LED 3000K?

• w kasetonach reklamowych o ciepłej kolorystyce,
• w podświetlanych szyldach i logotypach,
• w meblach i zabudowie dekoracyjnej,
• w witrynach sklepowych,
• w gablotach ekspozycyjnych,
• w oświetleniu półek i regałów,
• w podświetleniu elementów wystroju wnętrz,
• w instalacjach dekoracyjnych 12V DC.

Szeroki kąt świecenia 160° – równomierne podświetlenie kasetonów reklamowych

Moduł OPTICON Backlight został wyposażony w specjalną optykę zapewniającą kąt świecenia 160°.

Szeroki rozsył światła pozwala skutecznie rozprowadzić światło na dużej powierzchni i ograniczyć ryzyko powstawania wyraźnych punktów świetlnych na licu kasetonu.

W porównaniu z modułami o węższym kącie świecenia rozwiązanie szerokokątne ułatwia uzyskanie równomiernego podświetlenia, szczególnie przy odpowiednio dobranym rozstawie modułów.

Moduł dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm. Ostateczny rozstaw modułów i głębokość zabudowy należy jednak dobrać do rodzaju materiału rozpraszającego światło, jego przepuszczalności oraz wymaganej równomierności podświetlenia.

Technologia Backlight – oświetlenie montowane na tylnej ścianie kasetonu

Moduły LED typu Backlight są przeznaczone do montażu na tylnej powierzchni podświetlanej konstrukcji.

Światło emitowane jest w kierunku przedniego lica kasetonu, szyldu lub panelu reklamowego. Dzięki zastosowaniu szerokokątnej optyki można uzyskać równomierne rozprowadzenie światła na podświetlanej powierzchni.

Rozwiązanie to jest szczególnie popularne w:

• kasetonach reklamowych LED,
• podświetlanych szyldach,
• reklamach świetlnych,
• panelach informacyjnych,
• podświetlanych elementach dekoracyjnych,
• witrynach i ekspozycjach sklepowych.

W przypadku kasetonów o dużej powierzchni można zastosować kilka modułów rozmieszczonych równolegle, zachowując odpowiednie odstępy między liniami oświetlenia.

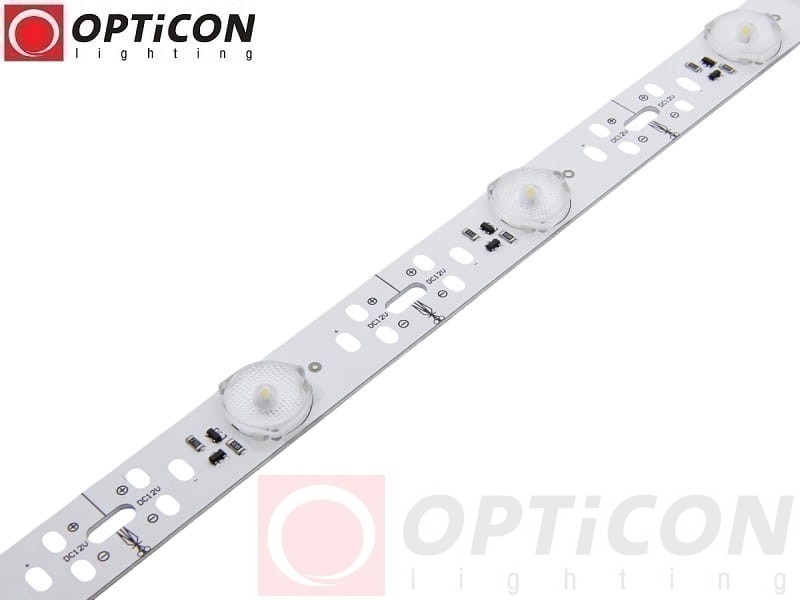

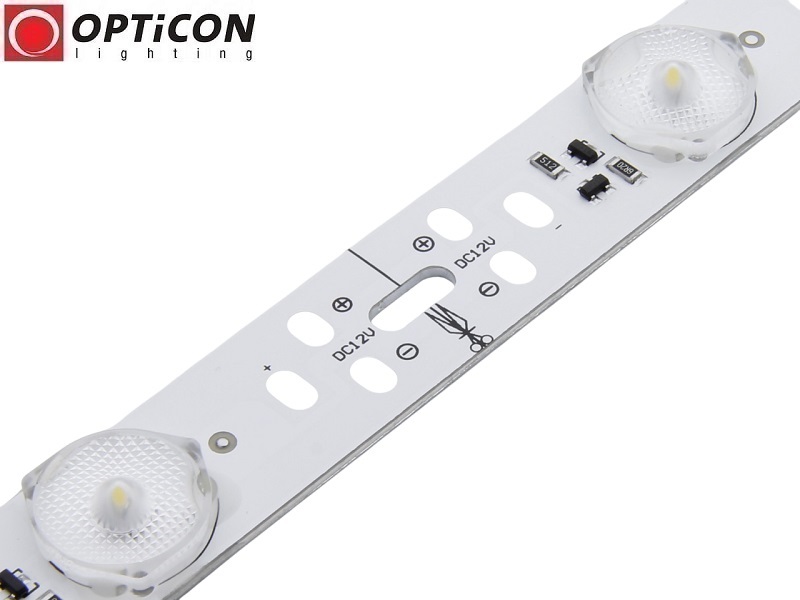

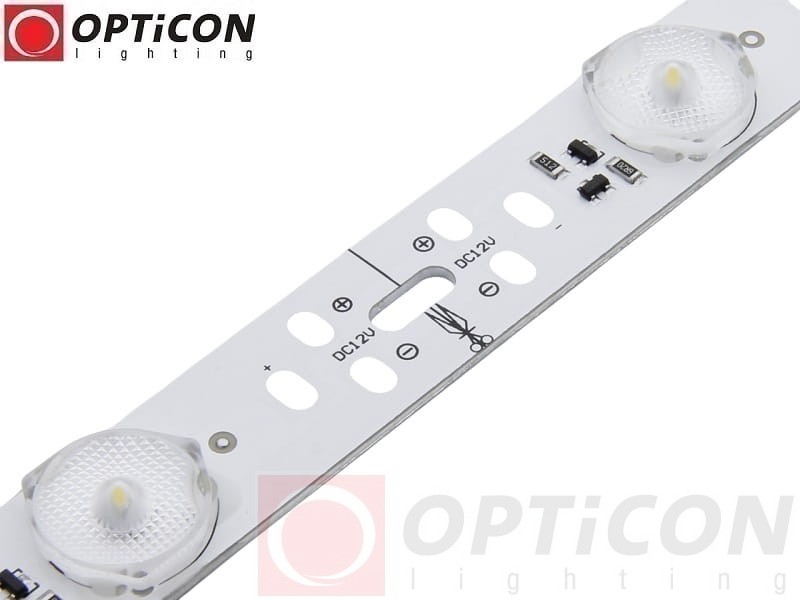

Możliwość cięcia co jedną diodę LED – sekcje 71 mm

Jedną z największych zalet modułu LED OPTICON jest możliwość cięcia co jedną diodę, czyli co około 71 mm.

Na długości modułu znajdują się oznaczone miejsca cięcia, pozwalające dopasować jego długość do indywidualnych wymagań instalacji.

Każda pojedyncza sekcja zawierająca jedną diodę LED może być zasilana niezależnie napięciem 12V DC.

Parametry jednej sekcji LED

• Długość sekcji: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Barwa światła: 3000K.
• Kąt świecenia: 160°.

Dzięki temu moduł można wykorzystać zarówno jako pełną listwę o długości 990 mm, jak i w postaci krótszych odcinków.

Jest to szczególnie przydatne w kasetonach o niestandardowych wymiarach, zabudowie meblowej, oświetleniu półek i indywidualnych projektach dekoracyjnych.

Ważne: moduł należy przecinać wyłącznie w wyznaczonych miejscach. Po przecięciu poszczególne sekcje należy zasilać zgodnie z oznaczeniami biegunowości.

Aluminiowy profil 1,5 mm – skuteczne odprowadzanie ciepła

Moduł LED OPTICON został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji oraz wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Odpowiednie warunki termiczne mają istotne znaczenie dla trwałości i stabilności pracy oświetlenia.

Dzięki aluminiowej konstrukcji moduł może być stosowany w profesjonalnych instalacjach reklamowych, meblowych i technicznych, w których wymagane jest długotrwałe działanie oświetlenia.

Podczas montażu należy zapewnić odpowiednie warunki chłodzenia oraz unikać zabudowy powodującej nadmierne nagrzewanie produktu.

Regulacja jasności – współpraca ze sterownikami LED MONO 12V DC

Moduł LED OPTICON Backlight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego ściemniacza lub sterownika LED MONO 12V DC.

Regulacja jasności pozwala dostosować intensywność oświetlenia do charakteru instalacji, warunków otoczenia oraz indywidualnych potrzeb użytkownika.

Możliwość ściemniania jest szczególnie przydatna w:

• oświetleniu dekoracyjnym,
• podświetleniu mebli,
• witrynach sklepowych,
• kasetonach reklamowych,
• oświetleniu ekspozycji,
• instalacjach z regulowaną intensywnością światła.

Do regulacji jasności należy stosować sterownik przeznaczony do jednokolorowego oświetlenia LED zasilanego napięciem 12V DC, o odpowiedniej obciążalności prądowej.

Zobacz sterowniki i ściemniacze LED MONO.

Szybki montaż – taśma 3M i otwory montażowe

Moduł LED OPTICON został przystosowany do wygodnego montażu w różnych konstrukcjach.

Na spodzie aluminiowego profilu znajduje się taśma klejąca 3M, umożliwiająca szybkie zamocowanie modułu do odpowiednio przygotowanej powierzchni.

Dodatkowo przy poszczególnych sekcjach przewidziano otwory montażowe, które pozwalają przykręcić moduł do podłoża.

Dostępne sposoby montażu

• Montaż na taśmie 3M – szybkie mocowanie do czystej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – wykorzystanie taśmy 3M i dodatkowego mocowania mechanicznego.

W przypadku powierzchni narażonych na drgania, podwyższoną temperaturę lub intensywne użytkowanie zaleca się odpowiednie dodatkowe zabezpieczenie mechaniczne.

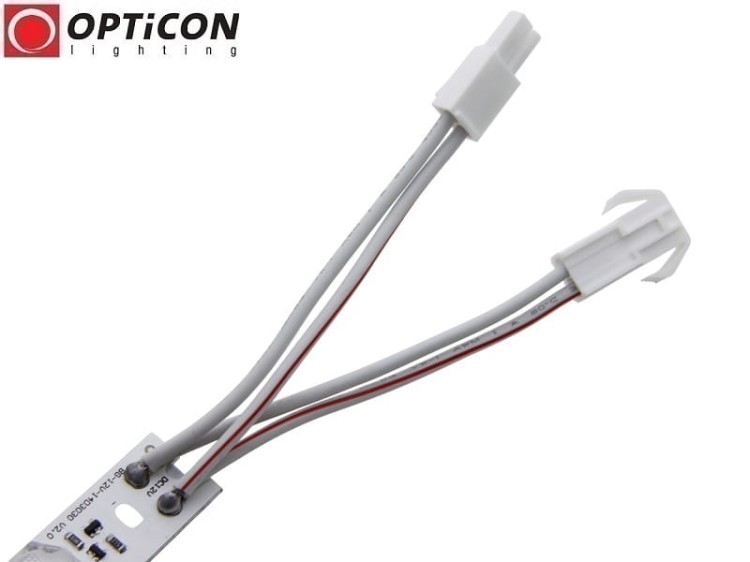

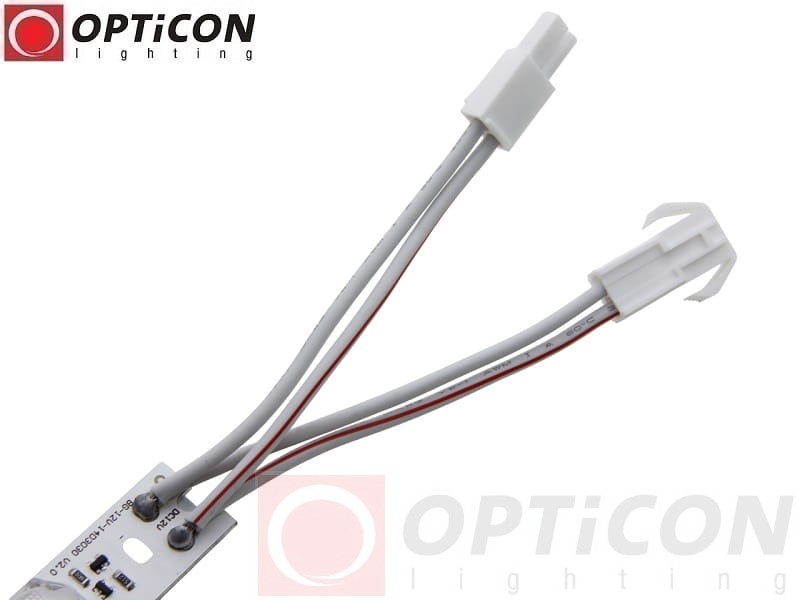

Łatwe podłączenie zasilania 12V DC

Moduł LED OPTICON posiada przewody umożliwiające podłączenie zasilania oraz wykonanie odpowiednich połączeń instalacyjnych.

Każda sekcja wyposażona jest również w pola lutownicze, do których można przylutować przewody po przecięciu modułu.

Umożliwia to wykorzystanie pojedynczych sekcji lub krótszych fragmentów modułu w indywidualnych projektach.

Ważne: produkt jest przeznaczony wyłącznie do zasilania napięciem stałym 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Moduł LED do kasetonów reklamowych Backlight

Moduł LED OPTICON Backlight 3000K jest szczególnie polecany do profesjonalnego podświetlania kasetonów reklamowych.

Dzięki szerokiemu kątowi świecenia 160° oraz możliwości cięcia co 71 mm pozwala na precyzyjne dopasowanie oświetlenia do wymiarów kasetonu.

Ciepła biała barwa światła 3000K sprawdza się w reklamach i ekspozycjach, w których pożądane jest przyjemne, ciepłe oświetlenie.

Zalety w instalacjach reklamowych

• równomierne podświetlenie powierzchni,
• szeroki kąt świecenia 160°,
• możliwość dopasowania długości modułu,
• niski pobór mocy,
• łatwy montaż,
• możliwość regulacji jasności,
• aluminiowa konstrukcja,
• możliwość tworzenia większych instalacji.

Podświetlenie mebli, półek i zabudowy dekoracyjnej

Moduł LED OPTICON 12V DC może być stosowany również w oświetleniu meblowym i dekoracyjnym.

Barwa 3000K sprawdza się szczególnie dobrze w miejscach, w których ważna jest przyjemna atmosfera i estetyczne podkreślenie elementów wyposażenia.

Przykładowe zastosowania:

• podświetlenie półek,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie zabudowy meblowej,
• podświetlenie elementów dekoracyjnych,
• oświetlenie ekspozycji produktów,
• podświetlenie paneli i wnęk.

Możliwość cięcia modułu co 71 mm ułatwia dopasowanie długości oświetlenia do wymiarów mebli i elementów zabudowy.

Oświetlenie samochodowe i techniczne 12V DC

Dzięki zasilaniu 12V DC moduł LED OPTICON może być stosowany również w odpowiednio zabezpieczonych instalacjach niskonapięciowych.

Przykładowe zastosowania:

• oświetlenie wewnętrznych schowków,
• oświetlenie zabudowy pojazdów,
• oświetlenie kamperów,
• oświetlenie przyczep kempingowych,
• oświetlenie techniczne,
• oświetlenie stanowisk roboczych,
• instalacje dekoracyjne 12V.

Ze względu na stopień ochrony IP20 moduł należy montować wyłącznie w suchych miejscach lub w odpowiednio zabezpieczonej obudowie.

W instalacjach pojazdów należy zapewnić stabilne zasilanie 12V DC i ochronę przed przepięciami, drganiami oraz wilgocią.

Oświetlenie akwarystyczne – zastosowanie w odpowiedniej obudowie

Moduł LED OPTICON może być wykorzystany także do budowy indywidualnych systemów oświetlenia akwarystycznego, pod warunkiem zastosowania odpowiedniej obudowy i zabezpieczenia przed wilgocią.

Produkt posiada stopień ochrony IP20, dlatego nie może mieć kontaktu z wodą, parą wodną ani kondensującą się wilgocią.

Przy projektowaniu oświetlenia akwarium należy uwzględnić wymagania roślin i organizmów wodnych, a także odpowiednią temperaturę pracy i bezpieczeństwo instalacji elektrycznej.

Dobór zasilacza LED 12V DC

Moduł LED OPTICON Backlight wymaga zasilania napięciem stałym 12V DC.

Pełny moduł o długości 990 mm pobiera 16,8W, czyli około 1,4A.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC, uwzględniając zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są przykładami doboru. Ostateczna moc zasilacza powinna uwzględniać zalecenia producenta, temperaturę pracy oraz warunki instalacji.

W przypadku długich instalacji należy uwzględnić spadki napięcia na przewodach i odpowiednio rozplanować punkty zasilania.

Sprawdź zasilacze LED 12V DC dostępne w sklepie.

Stopień ochrony IP20 – do suchych instalacji wewnętrznych

Moduł LED OPTICON posiada stopień ochrony IP20.

Oznacza to, że produkt jest przeznaczony do montażu w suchych, zabezpieczonych miejscach.

Moduł nie jest hermetyczny i nie powinien być narażany na:

• bezpośredni kontakt z wodą,
• deszcz i zachlapania,
• kondensację wilgoci,
• intensywne zapylenie bez dodatkowej osłony,
• warunki atmosferyczne bez odpowiedniej obudowy.

W przypadku instalacji reklamowych, meblowych lub technicznych należy zapewnić ochronę odpowiednią do miejsca montażu.

Dane techniczne – moduł LED OPTICON Backlight 12V 16,8W 3000K

Wymiary modułu LED OPTICON Backlight

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość pojedynczej sekcji: około 71 mm.

Wydłużona konstrukcja i niewielka wysokość umożliwiają montaż modułu w kasetonach reklamowych, zabudowie meblowej, witrynach oraz indywidualnych instalacjach dekoracyjnych.

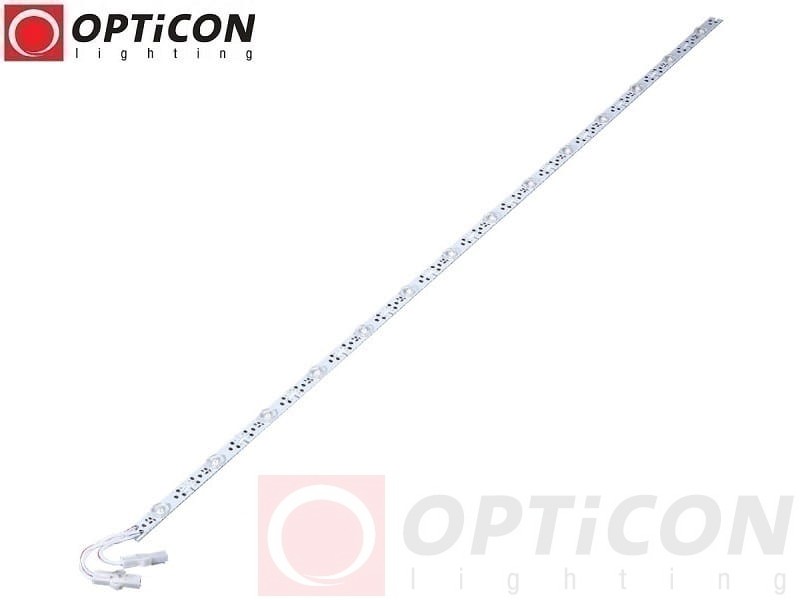

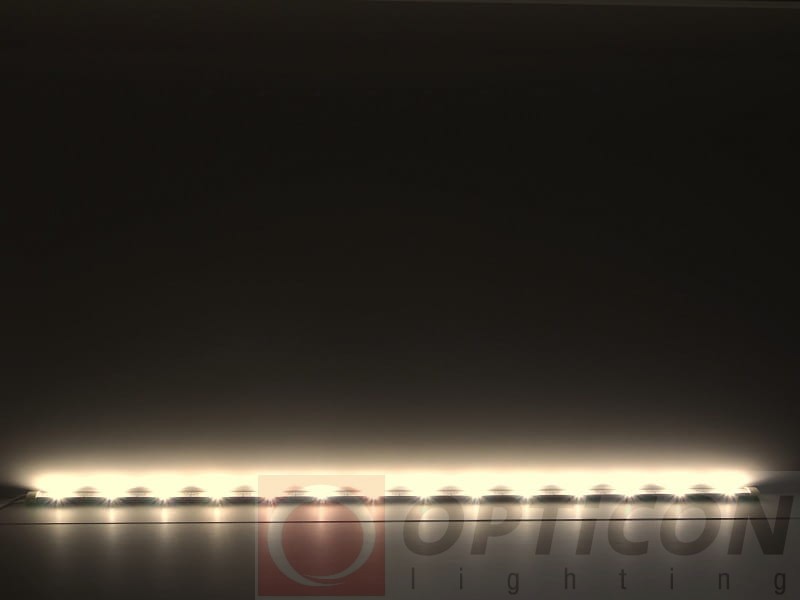

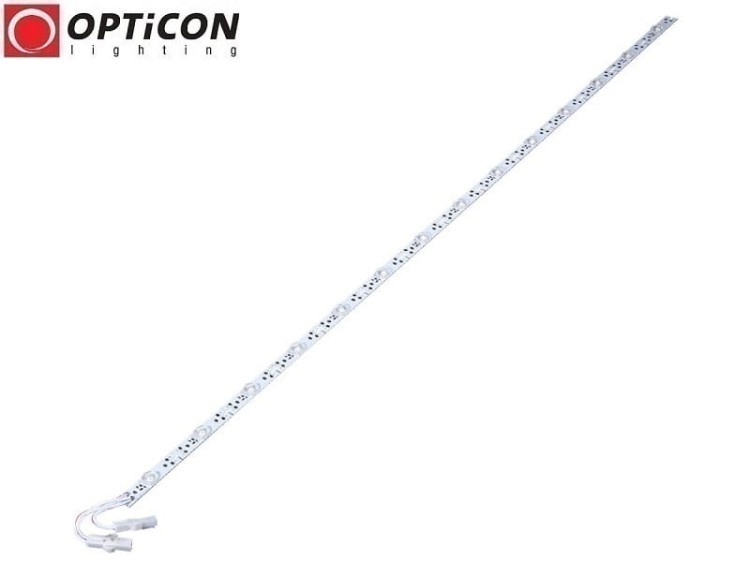

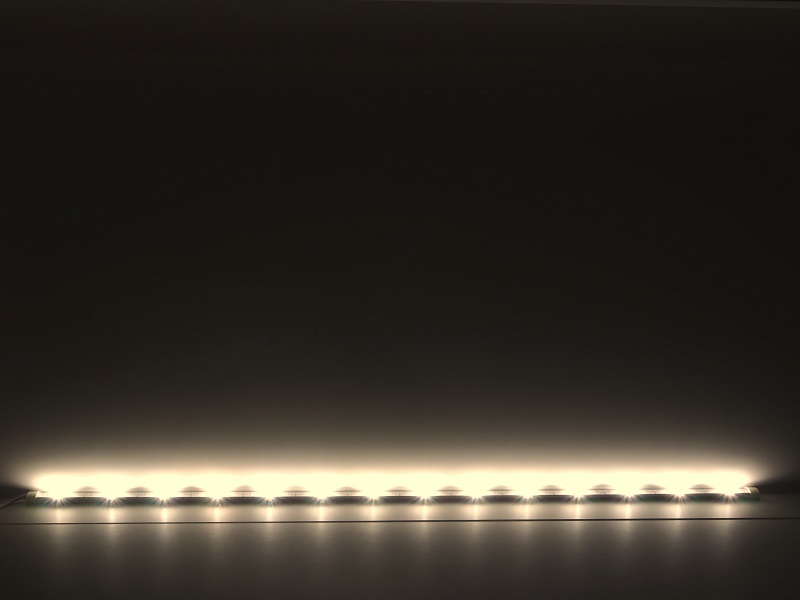

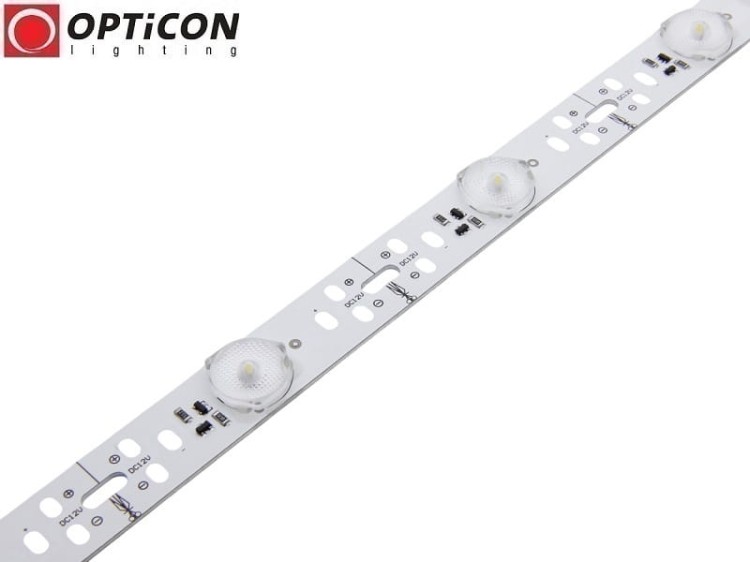

Zdjęcia modułu LED OPTICON Backlight 12V 3000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON Backlight można skracać?

Tak. Moduł można ciąć co jedną diodę LED, czyli co około 71 mm, wyłącznie w oznaczonych miejscach.

Czy pojedyncza dioda może pracować niezależnie?

Tak. Każda sekcja z jedną diodą LED może być zasilana niezależnie napięciem 12V DC. Jej moc wynosi 1,2W, a strumień świetlny 110 lm.

Jaki strumień świetlny zapewnia cały moduł?

Pełny moduł wyposażony w 14 diod LED zapewnia 1540 lumenów.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło o temperaturze barwowej 3000K.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Jest to moduł typu Backlight, przeznaczony do podświetlania powierzchni. Szeroki kąt świecenia 160° ułatwia uzyskanie równomiernego oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z odpowiednimi sterownikami i ściemniaczami LED MONO 12V DC.

Czy moduł można podłączyć do instalacji 24V?

Nie. Produkt wymaga zasilania napięciem stałym 12V DC.

Czy moduł jest wodoodporny?

Nie. Moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych, zabezpieczonych miejsc.

Jak zamontować moduł?

Moduł można przykleić za pomocą fabrycznej taśmy 3M lub przykręcić przez przygotowane otwory montażowe.

Jakie są wymiary modułu?

Wymiary wynoszą 990 × 18 × 7 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 12V 16,8W 3000K?

Moduł LED OPTICON Backlight 12V DC 16,8W 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, mebli, witryn i instalacji dekoracyjnych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb profesjonalnych instalatorów oraz użytkowników systemów oświetleniowych.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, szerokiego kąta świecenia 160°, aluminiowej konstrukcji oraz możliwości cięcia co 71 mm zapewnia dużą elastyczność projektowania i montażu.

Wybierz moduł LED OPTICON Backlight 12V 3000K, jeśli potrzebujesz wydajnego, ciepłego białego światła do kasetonów reklamowych, witryn sklepowych, zabudowy meblowej lub indywidualnych instalacji oświetleniowych.
