Moduł LED OPTICON Edgelight 12V DC 495 mm 14W 3000K – 9x EPISTAR SMD3030, 1080 lm, soczewki 10×60°

Profesjonalny moduł LED Edgelight 12V – kierunkowe podświetlenie kasetonów reklamowych i ścian

Moduł LED OPTICON Edgelight 12V DC 14W 3000K to profesjonalny liniowy moduł oświetleniowy o długości 495 mm, przeznaczony do krawędziowego podświetlania kasetonów reklamowych, szyldów, paneli dekoracyjnych, ścian oraz innych powierzchni wymagających precyzyjnie ukierunkowanego światła.

Najważniejszą cechą modułu są specjalistyczne soczewki optyczne o kącie świecenia 10×60°, które tworzą wąską, wydłużoną wiązkę światła. Dzięki temu światło może być kierowane wzdłuż powierzchni, zamiast rozpraszać się szeroko w otoczeniu.

Moduł wyposażono w 9 wydajnych diod LED EPISTAR SMD3030, zapewniających łączny strumień świetlny 1080 lm przy mocy znamionowej 14W.

Zastosowana barwa światła 3000K zapewnia przyjemne, ciepłe białe światło, doskonale sprawdzające się w reklamach świetlnych, oświetleniu dekoracyjnym, podświetlaniu mebli oraz aranżacjach wnętrz.

Długość 495 mm sprawia, że moduł jest szczególnie praktyczny w mniejszych kasetonach reklamowych, krótszych profilach oświetleniowych i instalacjach wymagających precyzyjnego dopasowania wymiarów.

Dodatkową zaletą jest możliwość cięcia co 55 mm, czyli co jedną diodę LED, a także zastosowanie fabrycznego złącza DC 5,5/2,1 mm, ułatwiającego podłączenie zasilania.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Edgelight 12V DC 495 mm 14W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, szczególnie w zakresie rozwiązań przeznaczonych do reklamy świetlnej, podświetlania powierzchni oraz specjalistycznych instalacji niskonapięciowych.

Wieloletnia praktyka i znajomość technologii LED pozwalają firmie OPTICON rozwijać produkty odpowiadające na potrzeby producentów reklam, instalatorów oświetlenia, projektantów wnętrz oraz wykonawców indywidualnych instalacji.

W prezentowanym module połączono wydajne diody EPISTAR SMD3030, kierunkowe soczewki 10×60°, aluminiową podstawę, możliwość cięcia co jedną diodę oraz wygodny system montażu.

Takie rozwiązanie pozwala tworzyć funkcjonalne i estetyczne instalacje oświetleniowe, w których istotne znaczenie mają precyzyjny kierunek świecenia, odpowiednia jasność oraz łatwość dopasowania modułu do projektu.

Najważniejsze zalety modułu LED OPTICON Edgelight 12V 14W 3000K

• Profesjonalna technologia Edgelight – moduł przeznaczony do kierunkowego podświetlania powierzchni.
• Specjalistyczne soczewki 10×60° – wąska i wydłużona wiązka światła.
• Duży zasięg świecenia – możliwość kierowania światła na znaczne odległości.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• 9 diod LED EPISTAR SMD3030 – wydajne źródła światła.
• Strumień świetlny 1080 lm – intensywne oświetlenie powierzchni.
• Moc znamionowa 14W – rozwiązanie do instalacji reklamowych i dekoracyjnych.
• Barwa światła 3000K – przyjemna, ciepła biel.
• Długość 495 mm – idealna do mniejszych kasetonów i krótszych instalacji.
• Możliwość cięcia co 55 mm – jedna dioda na sekcję.
• Aluminiowy profil – stabilna konstrukcja wspomagająca odprowadzanie ciepła.
• Taśma montażowa 3M – szybki montaż na odpowiednim podłożu.
• Otwory montażowe – możliwość mechanicznego przykręcenia modułu.
• Złącze DC 5,5/2,1 mm – wygodne podłączenie zasilania.
• Możliwość ściemniania – regulacja jasności przy zastosowaniu odpowiedniego sterownika PWM.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

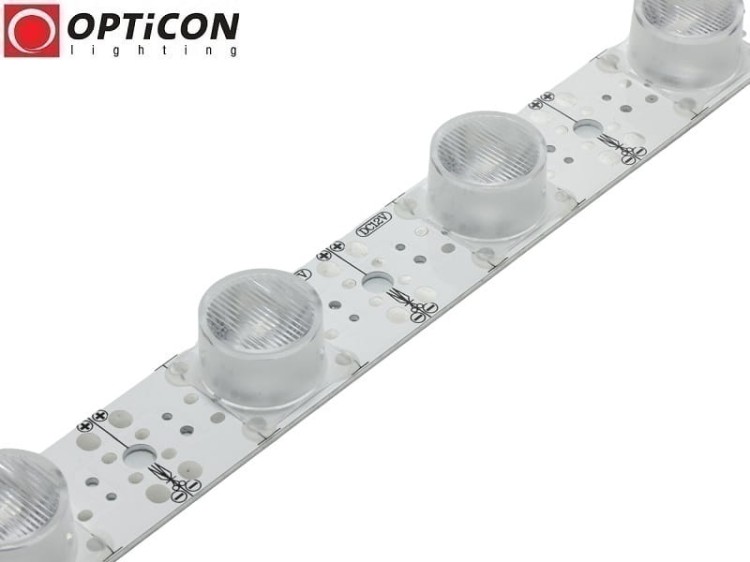

Soczewki Edgelight 10×60° – precyzyjne kierowanie światła

Najważniejszym elementem konstrukcji modułu LED OPTICON jest zastosowanie specjalistycznych soczewek optycznych o kącie świecenia 10×60°.

W przeciwieństwie do standardowych modułów LED Backlight, które rozpraszają światło szerokim kątem, technologia Edgelight umożliwia skierowanie strumienia świetlnego wzdłuż podświetlanej powierzchni.

Soczewki kształtują wiązkę światła w dwóch płaszczyznach:

• 10° – wąski rozsył światła w jednej płaszczyźnie, umożliwiający kierunkowe oświetlenie powierzchni.
• 60° – szerszy rozsył w drugiej płaszczyźnie, pomagający rozprowadzić światło na większej szerokości.

Dzięki temu moduł może być montowany wzdłuż krawędzi kasetonu reklamowego, przy suficie, za karniszem lub w odpowiednio dobranym profilu oświetleniowym.

Dlaczego soczewki 10×60° są tak ważne?

• umożliwiają precyzyjne ukierunkowanie światła,
• ograniczają niepotrzebne rozpraszanie światła poza oświetlaną powierzchnię,
• pozwalają oświetlać powierzchnie na większą odległość,
• sprawdzają się w krawędziowym podświetlaniu kasetonów reklamowych,
• umożliwiają tworzenie efektownego oświetlenia ścian,
• pozwalają projektować liniowe instalacje świetlne.

Zasięg świecenia nawet do 10 metrów – kierunkowe oświetlenie dużych powierzchni

Dzięki zastosowaniu soczewek 10×60° moduł LED OPTICON Edgelight może być wykorzystywany do oświetlania powierzchni na dużej odległości.

W odpowiednio zaprojektowanych instalacjach kierunkowa wiązka światła może docierać nawet do 10 metrów.

Takie rozwiązanie jest szczególnie interesujące przy podświetlaniu wysokich ścian, powierzchni dekoracyjnych oraz elementów architektonicznych.

Ważne: zasięg świecenia nie oznacza jednakowej jasności na całej długości 10 metrów. Rzeczywisty efekt zależy od odległości, koloru i struktury powierzchni, kąta ustawienia modułu oraz wymaganej intensywności oświetlenia.

Moduł LED Edgelight do kasetonów reklamowych – podświetlenie krawędziowe

Moduł LED OPTICON Edgelight 495 mm jest przeznaczony do montażu wzdłuż krawędzi kasetonu reklamowego.

W takim rozwiązaniu źródło światła umieszczone jest przy bocznej krawędzi konstrukcji, a specjalistyczne soczewki kierują wiązkę światła wzdłuż podświetlanej powierzchni.

Technologia ta różni się od klasycznego systemu Backlight, w którym moduły LED montowane są na tylnej ścianie kasetonu i świecą bezpośrednio w kierunku grafiki.

Zalety podświetlenia Edgelight

• możliwość montażu źródeł światła przy krawędziach kasetonu,
• kierunkowe wykorzystanie strumienia świetlnego,
• estetyczne podświetlenie grafiki reklamowej,
• możliwość tworzenia podświetlenia większych powierzchni,
• ograniczenie liczby punktów świetlnych na tylnej ścianie konstrukcji,
• łatwiejsze prowadzenie instalacji wzdłuż profili kasetonu.

Moduł może być stosowany w kasetonach reklamowych o głębokości około 10–20 cm, przy odpowiednim doborze geometrii konstrukcji i sposobu rozmieszczenia źródeł światła.

W przypadku większych kasetonów możliwe jest zastosowanie modułów po jednej lub po dwóch przeciwległych stronach konstrukcji.

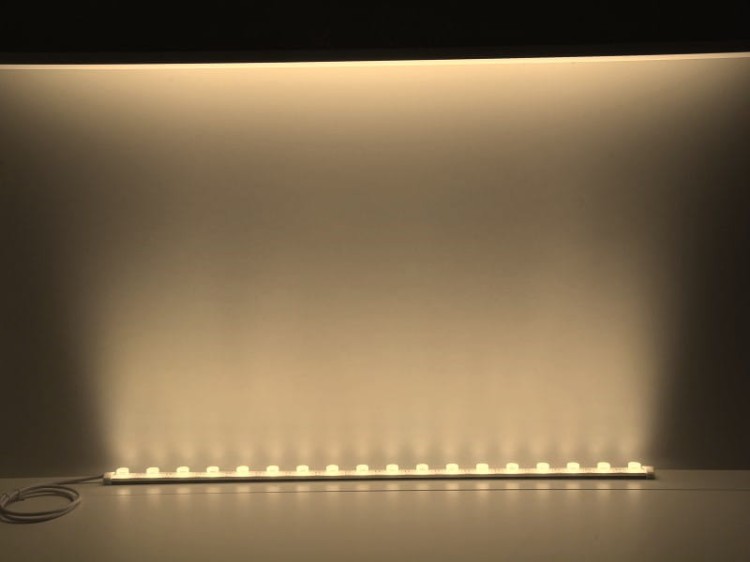

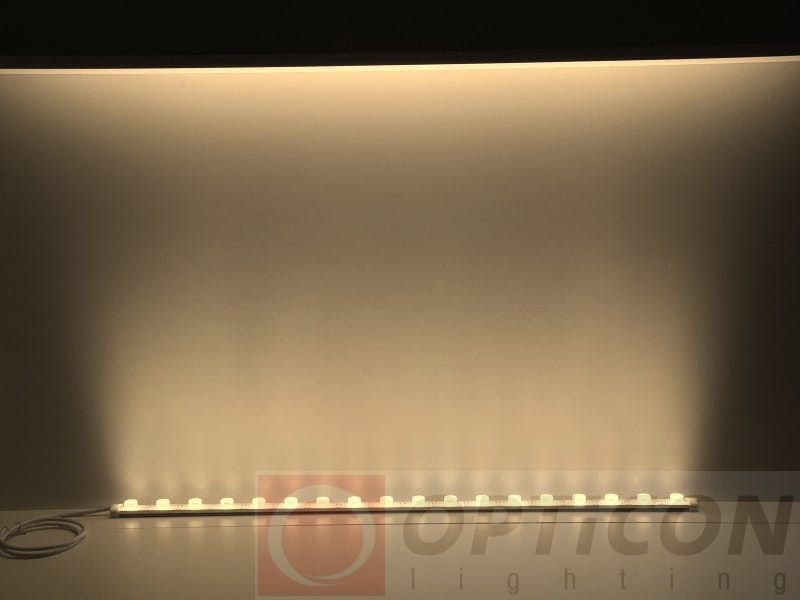

Oświetlenie ścian – efekt świetlny wzdłuż powierzchni

Moduł LED OPTICON Edgelight 10×60° może być również stosowany do tworzenia efektownego oświetlenia ścian.

Po zamontowaniu modułu przy suficie, za karniszem lub w odpowiednio przygotowanym profilu aluminiowym światło może być skierowane wzdłuż powierzchni ściany.

Taki sposób oświetlenia pozwala uzyskać wyrazisty efekt wizualny oraz podkreślić strukturę materiałów wykończeniowych.

Przykładowe zastosowania przy oświetlaniu ścian

• podświetlenie ścian dekoracyjnych,
• oświetlenie powierzchni z cegły, betonu architektonicznego i kamienia,
• podkreślenie struktury tynków dekoracyjnych,
• oświetlenie wysokich pomieszczeń,
• podświetlenie ścian w hotelach i restauracjach,
• oświetlenie korytarzy i przestrzeni reprezentacyjnych,
• podświetlenie powierzchni za karniszami,
• oświetlenie elementów ekspozycyjnych.

Barwa 3000K szczególnie dobrze sprawdza się w takich zastosowaniach, ponieważ tworzy ciepłą i przyjemną atmosferę.

Oświetlenie przy suficie i za karniszem

Dzięki liniowej konstrukcji oraz kierunkowym soczewkom moduł LED OPTICON może być montowany wzdłuż sufitu, za karniszem lub w specjalnie przygotowanej wnęce oświetleniowej.

Światło skierowane wzdłuż ściany pozwala uzyskać efekt dekoracyjny odmienny od tradycyjnych taśm LED o szerokim kącie świecenia.

W zależności od sposobu montażu moduł może służyć do:

• oświetlenia ściany od góry do dołu,
• podkreślenia faktury powierzchni,
• tworzenia liniowych akcentów świetlnych,
• oświetlenia wysokich ścian,
• dekoracyjnego oświetlenia wnętrz.

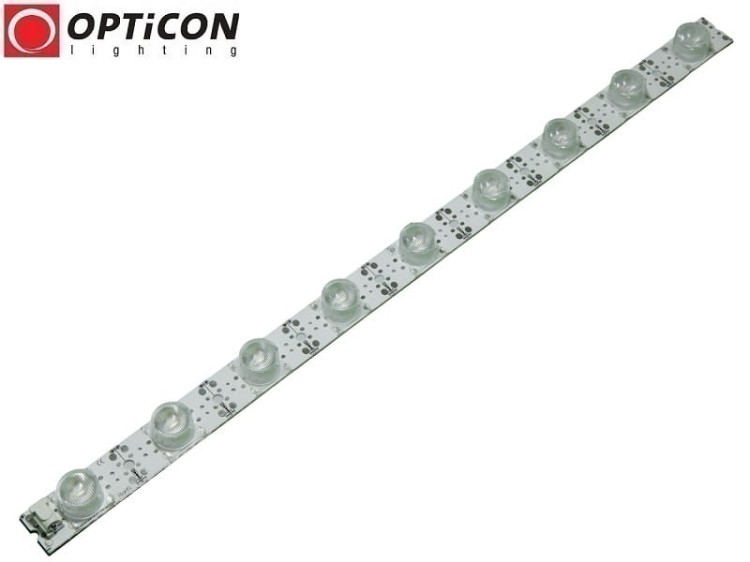

9 diod LED EPISTAR SMD3030 – strumień świetlny 1080 lm

Moduł wyposażono w 9 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 495 mm.

Łączny strumień świetlny modułu wynosi 1080 lumenów, co zapewnia intensywne światło odpowiednie do zastosowań reklamowych i dekoracyjnych.

Parametry świetlne

• Liczba diod LED: 9 szt.
• Producent diod: EPISTAR.
• Typ diod: SMD3030.
• Strumień świetlny całego modułu: 1080 lm.
• Strumień świetlny jednej diody: 120 lm.
• Moc znamionowa: 14W.
• Pobór prądu: 1,2A.
• Temperatura barwowa: 3000K.
• Kąt świecenia: 10×60°.

Wydajne diody LED oraz kierunkowa optyka umożliwiają efektywne wykorzystanie światła w miejscach, w których potrzebne jest oświetlenie wzdłuż określonej powierzchni.

Barwa światła 3000K – ciepła biel do reklam i dekoracji

Temperatura barwowa 3000K oznacza ciepłe białe światło o przyjemnym, lekko złocistym odcieniu.

Jest to popularna barwa wykorzystywana w oświetleniu wnętrz, restauracji, hoteli, salonów sprzedaży oraz instalacjach dekoracyjnych.

Ciepłe światło może szczególnie dobrze podkreślać powierzchnie drewniane, ceglane, kamienne oraz elementy dekoracyjne o ciepłej kolorystyce.

Gdzie sprawdzi się barwa 3000K?

• oświetlenie dekoracyjne wnętrz,
• podświetlenie ścian i sufitów,
• oświetlenie restauracji i hoteli,
• podświetlenie mebli,
• oświetlenie witryn sklepowych,
• reklamy świetlne wymagające ciepłej barwy,
• podświetlenie elementów architektonicznych.

Możliwość cięcia co 55 mm – jedna dioda LED na sekcję

Moduł LED OPTICON Edgelight został podzielony na 9 niezależnych sekcji.

Każda sekcja zawiera jedną diodę LED i ma długość około 55 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach, dopasowując jego długość do wymiarów instalacji.

Po przecięciu poszczególne sekcje mogą być zasilane niezależnie napięciem 12V DC, po wykonaniu odpowiednich połączeń elektrycznych.

Zalety możliwości cięcia

• precyzyjne dopasowanie długości modułu,
• łatwiejszy montaż w nietypowych konstrukcjach,
• możliwość wykorzystania krótszych odcinków,
• ograniczenie ilości niewykorzystanego materiału,
• większa elastyczność podczas projektowania oświetlenia.

Ważne: moduł należy przecinać wyłącznie w miejscach do tego przeznaczonych. Przed wykonaniem cięcia należy odłączyć zasilanie.

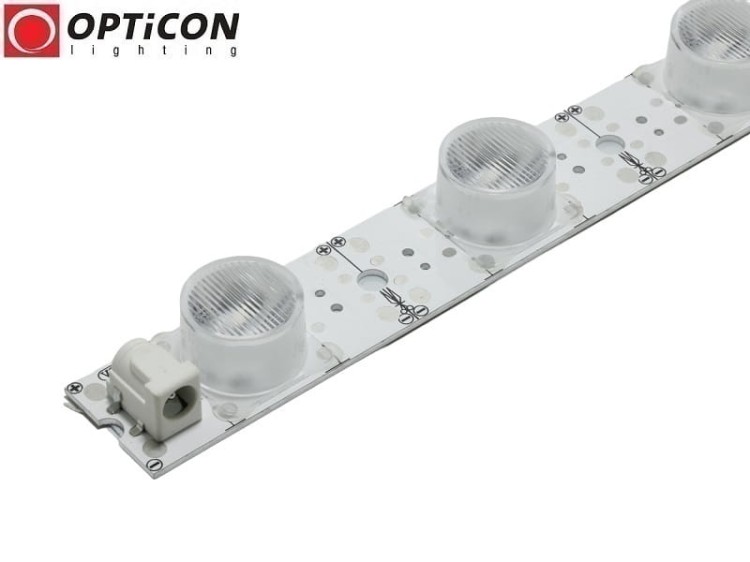

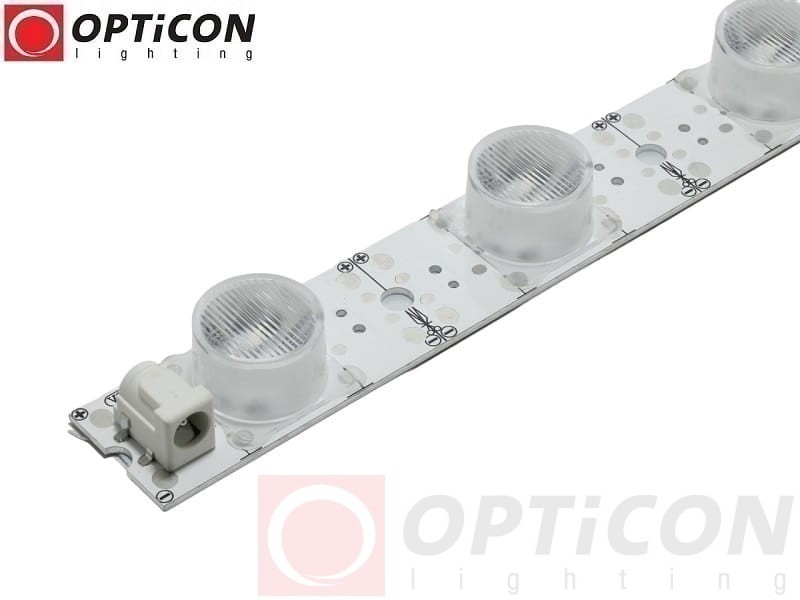

Złącze DC 5,5/2,1 mm – wygodne podłączenie modułu

Moduł LED OPTICON Edgelight posiada fabryczne złącze DC 5,5/2,1 mm, ułatwiające podłączenie do odpowiedniego zasilacza 12V DC.

Takie rozwiązanie pozwala ograniczyć konieczność wykonywania dodatkowych połączeń podczas montażu i ułatwia instalację modułu w kasetonach reklamowych, meblach oraz profilach oświetleniowych.

Przed podłączeniem należy sprawdzić zgodność złącza, jego polaryzację oraz dopuszczalną obciążalność prądową.

Aluminiowy profil – odprowadzanie ciepła i stabilna konstrukcja

Moduł został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia odpowiednią sztywność konstrukcji i wspomaga odprowadzanie ciepła generowanego przez diody LED.

Odpowiednie warunki cieplne mają istotne znaczenie dla trwałości oraz stabilności pracy oświetlenia LED.

Smukła konstrukcja modułu umożliwia montaż w kasetonach reklamowych, profilach oświetleniowych oraz specjalnie przygotowanych zabudowach.

Łatwy montaż – taśma 3M i otwory montażowe

Na spodzie modułu LED OPTICON Edgelight znajduje się taśma montażowa 3M, która ułatwia mocowanie do odpowiednio przygotowanego podłoża.

Dodatkowo każda sekcja posiada otwór montażowy, umożliwiający mechaniczne przykręcenie modułu.

Możliwe sposoby montażu

• Montaż na taśmie 3M – szybkie przyklejenie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż w profilu aluminiowym – instalacja w odpowiednio dobranym profilu lub konstrukcji oświetleniowej.
• Montaż krawędziowy – umieszczenie modułu wzdłuż krawędzi kasetonu reklamowego.

Regulacja jasności – współpraca ze sterownikami PWM LED MONO 12V

Moduł LED OPTICON Edgelight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika PWM LED MONO.

Dzięki temu można dopasować intensywność światła do rodzaju reklamy, ekspozycji lub oświetlanej powierzchni.

Regulacja jasności jest szczególnie przydatna w instalacjach dekoracyjnych, oświetleniu wnętrz oraz podświetlaniu ścian.

Sprawdź sterowniki i ściemniacze LED MONO w sklepie.

Przykładowe zastosowania modułu LED OPTICON Edgelight 10×60°

Reklama świetlna

• kasetony reklamowe Edgelight,
• podświetlenie krawędziowe reklam,
• podświetlenie szyldów,
• pylony reklamowe,
• litery przestrzenne o odpowiedniej konstrukcji,
• podświetlane tablice informacyjne.

Oświetlenie architektoniczne

• podświetlenie ścian,
• oświetlenie wysokich pomieszczeń,
• oświetlenie powierzchni dekoracyjnych,
• podświetlenie wnęk,
• oświetlenie ścian za karniszami,
• oświetlenie przy suficie,
• podświetlenie elementów architektonicznych.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie witryn sklepowych,
• oświetlenie ekspozytorów,
• podświetlenie mebli,
• oświetlenie gablot,
• podświetlenie zabudowy handlowej.

Oświetlenie techniczne i specjalistyczne

• kierunkowe oświetlenie powierzchni,
• instalacje techniczne 12V DC,
• indywidualne projekty oświetleniowe,
• wybrane zastosowania w pojazdach z odpowiednio stabilizowanym zasilaniem 12V DC,
• oświetlenie dekoracyjne i specjalistyczne w suchych pomieszczeniach.

Ważne: moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych pomieszczeń. Nie należy montować go bezpośrednio w miejscach narażonych na wodę, kondensację pary wodnej lub opady atmosferyczne bez odpowiedniej dodatkowej obudowy ochronnej.

Jak dobrać zasilacz LED 12V DC do modułu Edgelight 14W?

Moduł LED OPTICON Edgelight wymaga zasilania napięciem 12V DC.

Moc znamionowa jednego modułu wynosi 14W, a deklarowany pobór prądu około 1,2A.

Do prawidłowej pracy należy zastosować stabilizowany zasilacz LED 12V DC o odpowiedniej mocy, uwzględniający zapas na warunki pracy instalacji.

Przykładowy dobór zasilacza

Podane moce są wartościami orientacyjnymi. Przy projektowaniu instalacji należy uwzględnić również warunki pracy zasilacza, długość przewodów, spadki napięcia i łączny pobór prądu.

Zobacz zasilacze LED 12V DC dostępne w sklepie.

Dane techniczne – moduł LED OPTICON Edgelight 12V 14W 3000K

Wymiary modułu LED OPTICON Edgelight

• Długość: 495 mm.
• Szerokość: 25 mm.
• Wysokość: 16 mm.
• Grubość podstawy aluminiowej: 1,5 mm.
• Sekcja cięcia: 55 mm.

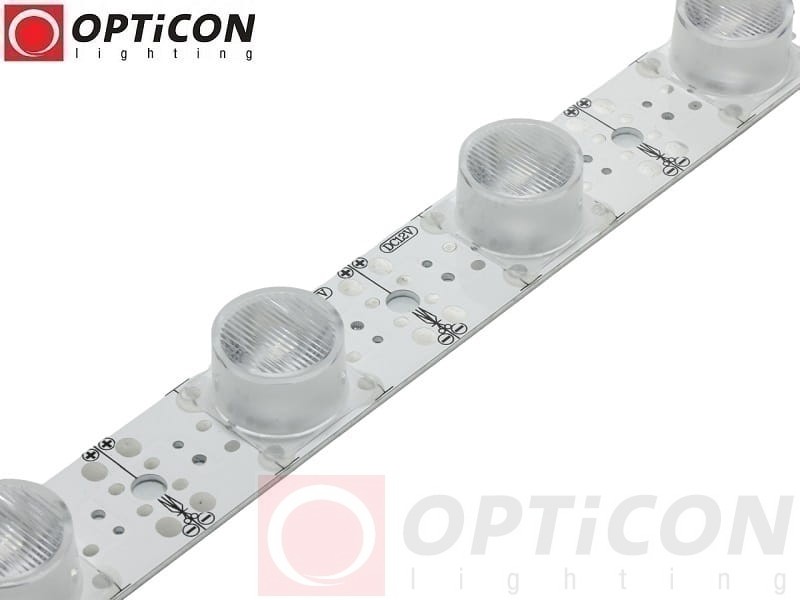

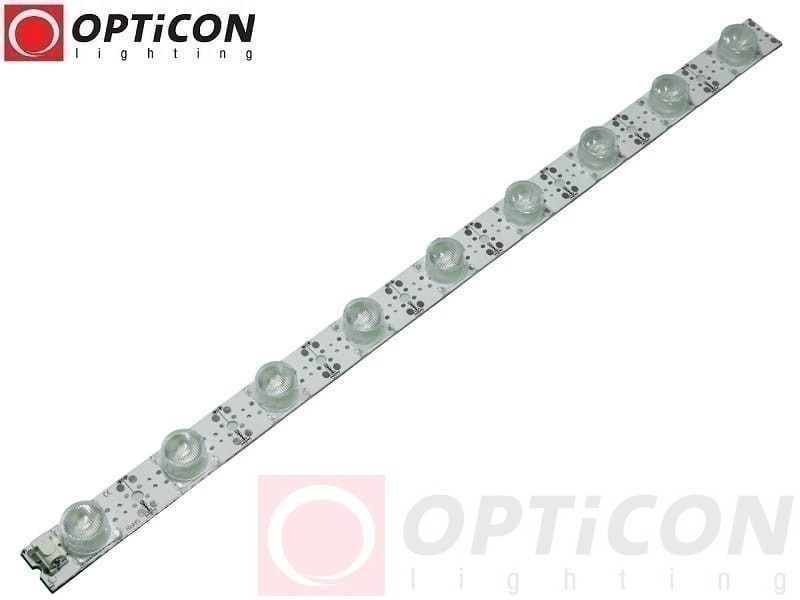

Zdjęcia modułu LED OPTICON Edgelight 12V 3000K

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Edgelight?

Moduł LED Edgelight służy do kierunkowego oświetlania powierzchni, szczególnie do podświetlania krawędziowego kasetonów reklamowych, ścian i elementów dekoracyjnych.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight kieruje światło wzdłuż powierzchni dzięki specjalistycznym soczewkom. Moduł Backlight najczęściej montowany jest na tylnej ścianie kasetonu i świeci bezpośrednio w kierunku grafiki.

Jaki jest kąt świecenia modułu?

Moduł posiada specjalistyczne soczewki o kącie świecenia 10×60°.

Czy moduł może oświetlać ścianę na odległość 10 metrów?

W odpowiednich warunkach kierunkowa wiązka światła może docierać na taką odległość. Równomierność i intensywność oświetlenia zależą jednak od sposobu montażu oraz parametrów powierzchni.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V AC ani do instalacji 24V DC.

Czy moduł można skracać?

Tak. Moduł można skracać co 55 mm, czyli co jedną diodę LED, w wyznaczonych miejscach.

Czy można regulować jasność modułu?

Tak. Do regulacji jasności można zastosować odpowiedni sterownik PWM LED MONO 12V DC.

Czy moduł można montować na zewnątrz?

Moduł posiada stopień ochrony IP20, dlatego jest przeznaczony do suchych pomieszczeń. Zastosowanie w miejscach narażonych na wilgoć wymaga odpowiedniej dodatkowej obudowy ochronnej.

Jakie są wymiary modułu?

Wymiary modułu wynoszą 495 × 25 × 16 mm.

Jakie diody LED zastosowano?

Moduł wyposażono w 9 diod LED EPISTAR SMD3030.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 14W 3000K?

Moduł LED OPTICON Edgelight 12V DC 495 mm 14W 3000K to rozwiązanie przeznaczone do instalacji, w których wymagane jest precyzyjne kierowanie światła.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów i projektantów oświetlenia.

Połączenie 9 diod EPISTAR SMD3030, strumienia świetlnego 1080 lm, soczewek 10×60°, aluminiowej konstrukcji, możliwości cięcia co 55 mm oraz złącza DC 5,5/2,1 mm sprawia, że moduł jest praktycznym rozwiązaniem do podświetlania kasetonów reklamowych, ścian, witryn i powierzchni dekoracyjnych.

Wybierz moduł LED OPTICON Edgelight 3000K, jeśli potrzebujesz ciepłego, kierunkowego światła do podświetlenia krawędziowego i profesjonalnych instalacji liniowych.

Produkty uzupełniające – zasilacze i sterowniki LED 12V DC

Do zasilania modułu LED OPTICON Edgelight należy zastosować odpowiedni zasilacz 12V DC. W celu regulacji jasności można wykorzystać kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – dobierz odpowiednią moc do instalacji.
• Sterowniki LED MONO – regulacja jasności modułów LED 12V.

Sterowniki LED MONO

Zasilacze LED 12V DC
