Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° – Żółty SMD3030

Żółty moduł LED Edgelight 12V do kasetonów reklamowych, liter przestrzennych i dekoracji

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Żółty to profesjonalny, hermetyczny moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych oraz dekoracyjnych instalacji LED.

Moduł wykorzystuje technologię Edge Light, umożliwiającą kierunkowe podświetlanie powierzchni od krawędzi konstrukcji. Zastosowana dioda LED SMD3030 oraz specjalistyczna soczewka 12° × 56° pozwalają efektywnie kierować światło w stronę podświetlanej powierzchni.

Intensywna żółta barwa światła nadaje reklamom i dekoracjom wyrazisty charakter. Jest szczególnie przydatna przy podświetlaniu żółtych elementów identyfikacji wizualnej, napisów reklamowych, znaków informacyjnych, witryn oraz elementów dekoracyjnych.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące między innymi oświetlenie reklamowe, techniczne, dekoracyjne oraz samochodowe LED.

Moduł pracuje przy napięciu 12V DC, pobiera zaledwie 1,5W i posiada obudowę o stopniu ochrony IP67. Dzięki temu może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Najważniejsze zalety żółtego modułu LED OPTICON Edgelight

• Produkt oparty na wieloletnim doświadczeniu firmy OPTICON w technologii oświetlenia LED.
• Intensywna żółta barwa światła – efektowne podświetlenie reklam, napisów i dekoracji.
• Technologia Edge Light – możliwość podświetlania konstrukcji od krawędzi.
• Soczewka kierunkowa 12° × 56° – precyzyjny rozsył światła.
• Dioda LED SMD3030 – wydajne źródło światła.
• Niski pobór energii 1,5W na pojedynczy moduł.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności przy zastosowaniu odpowiedniego sterownika.
• Hermetyczna obudowa IP67 – wysoki poziom ochrony przed pyłem i wodą.
• Możliwość stosowania wewnątrz i na zewnątrz w prawidłowo wykonanych instalacjach.
• Taśma montażowa 3M – wygodne mocowanie modułu.
• Temperatura pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość dobrania dokładnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Żółty moduł LED OPTICON Edgelight 12V 1,5W powstał na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie rozwiązań oświetleniowych LED.

Doświadczenie firmy w dziedzinie oświetlenia reklamowego, technicznego, dekoracyjnego oraz samochodowego LED pozwala opracowywać produkty dostosowane do potrzeb producentów reklam, instalatorów oraz użytkowników.

Przy opracowywaniu modułów Edgelight szczególną uwagę zwrócono na:

• efektywne wykorzystanie światła,
• odpowiednio dobraną optykę kierunkową,
• możliwość podświetlania większych powierzchni,
• niskie zużycie energii,
• odporność na wilgoć i pył,
• łatwy montaż,
• możliwość regulacji jasności,
• uniwersalność zastosowań.

Połączenie diody SMD3030, soczewki 12×56°, hermetycznej obudowy IP67 oraz zasilania 12V DC pozwala uzyskać praktyczne rozwiązanie do profesjonalnych instalacji reklamowych i dekoracyjnych.

Technologia Edgelight – podświetlanie kasetonów reklamowych od krawędzi

Edgelight (Edge Light) to technologia oświetlenia, w której źródła światła montowane są przy krawędziach podświetlanej konstrukcji.

W tradycyjnych systemach Backlight moduły LED umieszczane są najczęściej na tylnej ścianie kasetonu, a światło kierowane jest w stronę jego frontu.

W systemie Edge Light specjalistyczna optyka umożliwia skierowanie światła z krawędzi kasetonu w stronę podświetlanej powierzchni.

Najważniejsze zalety technologii Edge Light

• Możliwość montażu modułów wzdłuż krawędzi kasetonu.
• Efektywne wykorzystanie kierunkowego strumienia światła.
• Ograniczenie niepotrzebnego rozpraszania światła.
• Możliwość podświetlania wydłużonych konstrukcji reklamowych.
• Elastyczność projektowania reklam i logotypów świetlnych.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.

Żółte moduły LED Edgelight OPTICON są szczególnie przydatne w projektach wymagających jednolitego, wyrazistego żółtego podświetlenia.

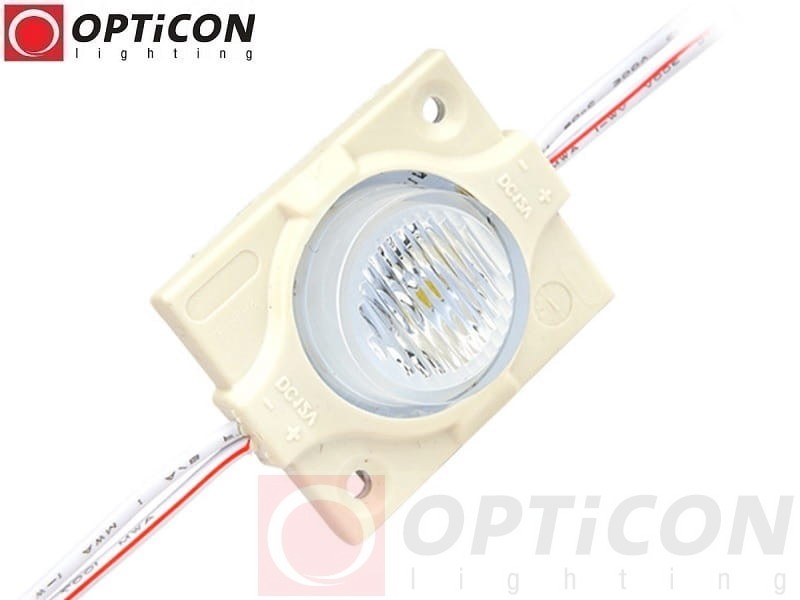

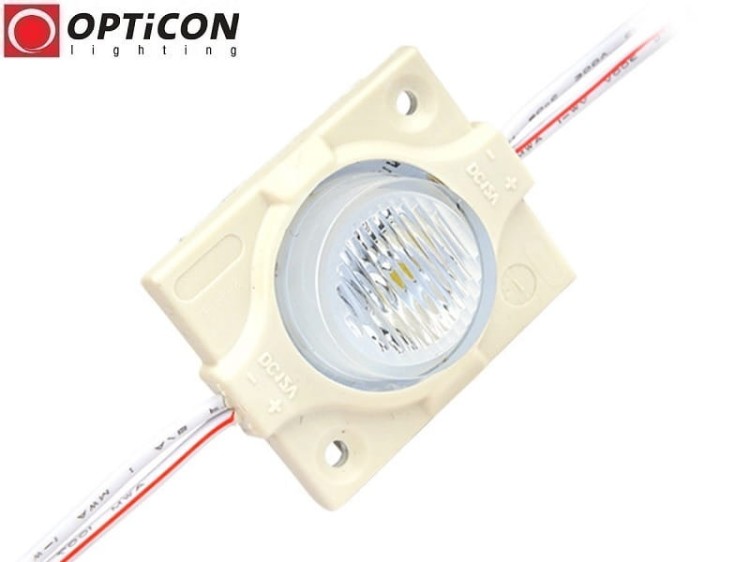

Soczewka Edgelight 12×56° – kierunkowy rozsył żółtego światła

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 12° × 56°.

Optyka kształtuje rozsył światła w dwóch płaszczyznach:

• 12° – wąski rozsył umożliwiający precyzyjne kierowanie światła.
• 56° – szerszy rozsył w drugiej płaszczyźnie, pozwalający oświetlać większą powierzchnię.

Dzięki takiej konstrukcji moduły można rozmieszczać wzdłuż krawędzi kasetonu reklamowego, kierując żółte światło na jego front.

Odpowiedni dobór liczby i rozmieszczenia modułów pomaga ograniczyć różnice w jasności oraz uzyskać estetyczny efekt podświetlenia.

Podświetlanie powierzchni oddalonych nawet o około 2 metry

Specjalistyczna optyka Edgelight umożliwia kierowanie światła na większą odległość niż w przypadku wielu standardowych modułów szerokokątnych.

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry.

Rzeczywisty efekt zależy od:

• wymiarów kasetonu reklamowego,
• głębokości konstrukcji,
• materiału zastosowanego na froncie,
• liczby modułów LED,
• rozstawu modułów,
• kierunku ustawienia soczewek,
• oczekiwanej intensywności żółtego światła.

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 10–20 cm, przy odpowiednim zaprojektowaniu rozmieszczenia źródeł światła.

Żółte światło LED – wyraziste podświetlenie reklam i oznaczeń

Żółta barwa światła jest często wykorzystywana w reklamach, oznakowaniu oraz dekoracjach świetlnych.

Żółte oświetlenie pozwala tworzyć charakterystyczne efekty wizualne i podkreślać wybrane elementy grafiki reklamowej.

Moduł LED OPTICON może być wykorzystywany do podświetlania:

• Żółtych logotypów – podkreślenie identyfikacji wizualnej marki.
• Liter przestrzennych – tworzenie wyrazistych napisów świetlnych.
• Kasetonów reklamowych – jednolite żółte podświetlenie.
• Szyldów – efektowne oznakowanie sklepów i punktów usługowych.
• Tablic informacyjnych – podświetlenie wybranych elementów.
• Witryn sklepowych – dekoracyjne akcenty świetlne.
• Gablot ekspozycyjnych – oświetlenie elementów wystawienniczych.
• Elementów architektonicznych – dekoracyjne podświetlenie powierzchni.

Ważne: żółty moduł LED emituje światło o określonej barwie. Jest więc szczególnie przydatny do podświetlania powierzchni wymagających żółtego efektu świetlnego. W przypadku wielokolorowych grafik należy uwzględnić wpływ żółtego światła na wygląd pozostałych kolorów.

Żółty moduł LED do dekoracyjnego oświetlenia pojazdów i zabudów specjalnych

Żółte moduły LED 12V mogą być stosowane również do dekoracyjnego podświetlania wybranych elementów pojazdów, zabudów specjalnych oraz konstrukcji ekspozycyjnych.

Soczewka Edgelight umożliwia kierowanie światła wzdłuż określonej powierzchni, co pozwala uzyskać interesujące efekty wizualne.

Przykładowe zastosowania w pojazdach

• dekoracyjne podświetlenie wnętrza pojazdu,
• podświetlenie elementów zabudowy,
• oświetlenie dekoracyjne kabin ciężarówek,
• podświetlenie schowków i wnęk,
• oświetlenie zabudów specjalnych,
• podświetlenie elementów ekspozycyjnych w pojazdach reklamowych.

Uwaga: moduł wymaga napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę 24V/12V DC. Produkt nie jest homologowaną lampą sygnalizacyjną pojazdu i nie może zastępować wymaganych przepisami świateł ostrzegawczych, kierunkowskazów ani innych obowiązkowych elementów oświetlenia.

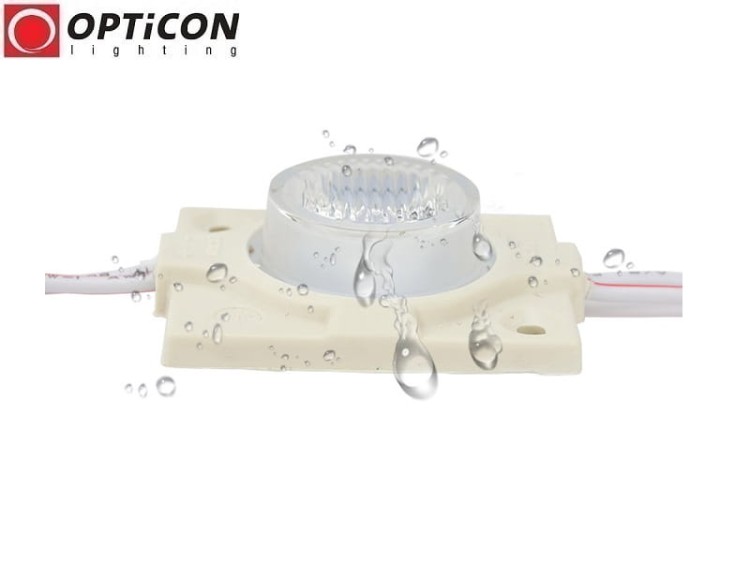

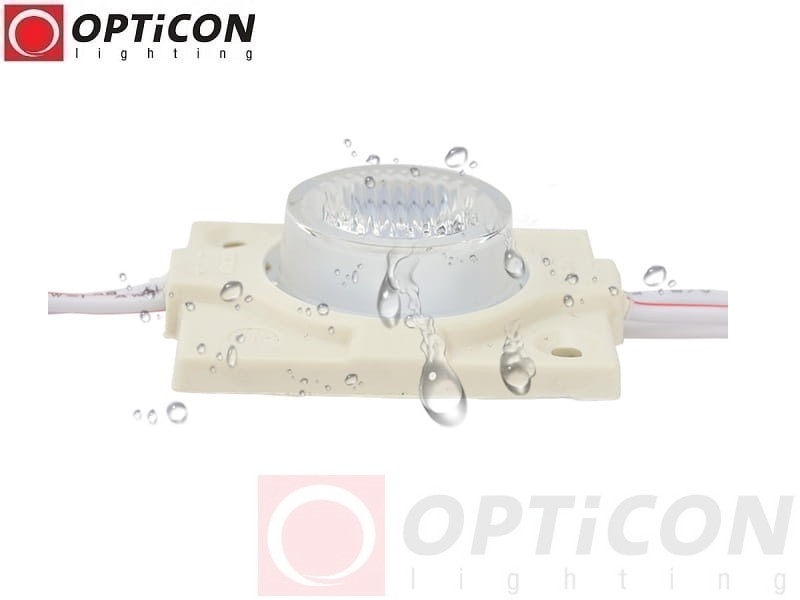

Hermetyczna obudowa IP67 – odporność na pył i wodę

Żółty moduł LED OPTICON Edgelight posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki temu moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja jest szczególnie przydatna w reklamach świetlnych montowanych na zewnątrz budynków.

Ważne: wszystkie połączenia przewodów oraz elementy zasilania należy odpowiednio zabezpieczyć przed wilgocią. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł LED OPTICON przeznaczony jest do pracy w temperaturach otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystać produkt w wielu instalacjach reklamowych, technicznych i dekoracyjnych.

W zamkniętych kasetonach reklamowych należy uwzględnić możliwość wzrostu temperatury wewnątrz konstrukcji.

Zasilanie 12V DC – jak dobrać zasilacz do żółtych modułów LED?

Moduł LED OPTICON Edgelight 1,5W wymaga stabilizowanego napięcia 12V DC.

Do jego zasilania należy zastosować odpowiedni zasilacz LED 12V DC, którego moc będzie dostosowana do liczby podłączonych modułów.

Moc pojedynczego modułu wynosi 1,5W, a prąd znamionowy 0,125A.

Przykładowe obciążenie instalacji LED

Przykład doboru zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 1,5W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 30W.
• Łączny prąd: 2,5A.

Przy przyjęciu około 20% zapasu mocy odpowiedni będzie zasilacz 12V DC o mocy znamionowej co najmniej 36W. Można więc zastosować zasilacz 40W lub większy, pod warunkiem spełnienia wymagań instalacji.

W przypadku większych instalacji należy uwzględnić również przekrój przewodów, ich długość oraz spadki napięcia.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Możliwość regulacji jasności żółtych modułów LED

Moduł LED OPTICON umożliwia regulację jasności świecenia.

Po zastosowaniu odpowiedniego sterownika LED MONO 12V DC można dopasować intensywność żółtego światła do konkretnego projektu reklamowego lub dekoracyjnego.

Zalety regulacji jasności

• Dopasowanie intensywności światła do reklamy.
• Możliwość uzyskania delikatniejszego efektu dekoracyjnego.
• Regulacja podświetlenia witryn i ekspozycji.
• Dostosowanie jasności do warunków otoczenia.
• Większa elastyczność projektowania instalacji LED.

Do regulacji należy zastosować kompatybilny sterownik LED MONO, którego dopuszczalne obciążenie będzie odpowiednie dla liczby podłączonych modułów.

Fabryczne łańcuchy po 20 modułów LED – sprzedaż na sztuki

Żółte moduły LED OPTICON Edgelight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonów.

Długość przewodu pomiędzy sąsiednimi modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na pojedyncze sztuki.
• Przewód między modułami: 120 mm.
• Moc pojedynczego modułu: 1,5W.
• Moc 20 modułów: 30W.
• Łączny prąd 20 modułów: 2,5A przy 12V DC.

Sprzedaż na sztuki pozwala zamówić dokładnie taką liczbę modułów, jaka jest potrzebna do realizacji projektu.

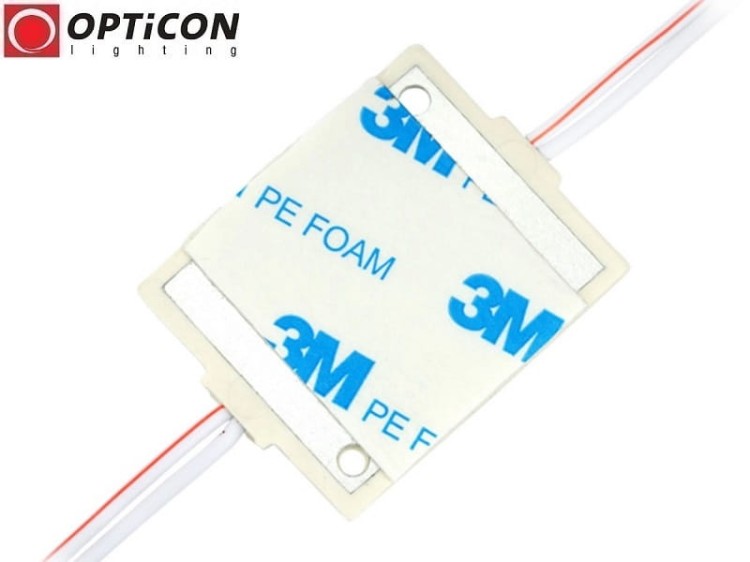

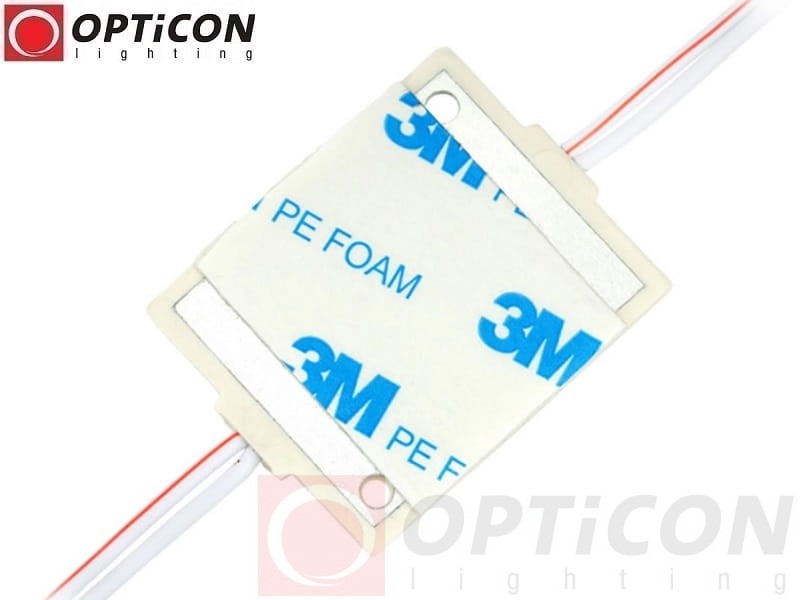

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę montażową 3M umieszczoną na spodzie obudowy.

Ułatwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni.

Przykładowe etapy montażu

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj ich rozmieszczenie wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 12×56°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz instalację do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne.
8. Sprawdź równomierność żółtego podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy zweryfikować trwałość zastosowanego mocowania.

Przykładowe zastosowania żółtego modułu LED OPTICON Edgelight

• Kasetony reklamowe typu Edge Light.
• Kasetony LED podświetlane od krawędzi.
• Litery przestrzenne LED o odpowiedniej konstrukcji.
• Podświetlane szyldy i logotypy.
• Reklamy świetlne.
• Oznakowanie dekoracyjne i informacyjne.
• Witryny sklepowe.
• Gabloty i ekspozytory reklamowe.
• Podświetlenie mebli.
• Oświetlenie dekoracyjne wnętrz.
• Oświetlenie ścian i elementów architektonicznych.
• Iluminacje dekoracyjne.
• Oświetlenie scenograficzne.
• Wybrane instalacje dekoracyjne w pojazdach.
• Zabudowy specjalne i ekspozycyjne.
• Instalacje techniczne 12V DC.

Wymiary modułu LED OPTICON Edgelight

• Długość: 46 mm.
• Szerokość: 36 mm.
• Wysokość: 15 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Dane techniczne modułu LED OPTICON 12V DC 1,5W Edgelight Żółty

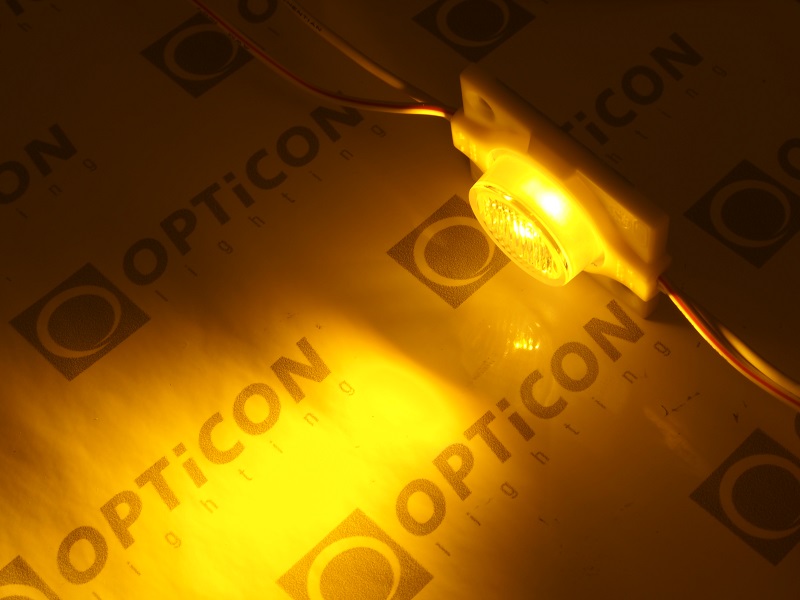

Zdjęcia żółtego modułu LED OPTICON Edgelight 12V

FAQ – najczęściej zadawane pytania o żółty moduł LED Edgelight

Czym jest moduł LED Edgelight?

Moduł LED Edgelight to źródło światła wyposażone w specjalistyczną optykę kierunkową, przeznaczone między innymi do podświetlania kasetonów reklamowych od krawędzi.

Jaką barwę światła emituje moduł?

Moduł emituje żółte światło LED.

Jaki jest kąt świecenia?

Moduł posiada soczewkę kierunkową o kącie świecenia 12° × 56°.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Produkt przeznaczony jest do podświetlania kasetonów reklamowych i innych konstrukcji wykorzystujących technologię Edge Light.

Czy żółty moduł nadaje się do podświetlania logotypów?

Tak. Szczególnie dobrze sprawdza się w projektach wymagających żółtego podświetlenia napisów, znaków i elementów graficznych.

Jak daleko może świecić moduł Edgelight?

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry. Efekt zależy od warunków montażu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Możliwa jest regulacja jasności przy zastosowaniu odpowiedniego sterownika LED.

Jaka jest moc pojedynczego modułu?

Moc wynosi 1,5W.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a instalacja zewnętrzna wymaga odpowiedniego zabezpieczenia połączeń elektrycznych.

Czy można podłączyć moduł do instalacji 24V?

Nie bezpośrednio. Moduł wymaga 12V DC. Do instalacji 24V należy zastosować odpowiednią przetwornicę 24V/12V DC.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Sprzedaż odbywa się na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 46 × 36 × 15 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać żółty moduł LED OPTICON Edgelight 12V?

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Żółty to profesjonalne rozwiązanie do reklam świetlnych, kasetonów, liter przestrzennych oraz instalacji dekoracyjnych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w technologii oświetlenia LED.

Połączenie diody SMD3030, specjalistycznej soczewki 12×56°, intensywnej żółtej barwy światła, hermetycznej obudowy IP67 oraz możliwości regulacji jasności pozwala tworzyć funkcjonalne i estetyczne systemy podświetlenia.

Technologia Edge Light umożliwia podświetlanie kasetonów od krawędzi, a niski pobór energii 1,5W sprzyja wykonywaniu energooszczędnych instalacji LED.

Wybierz żółty moduł LED OPTICON Edgelight, jeżeli szukasz profesjonalnego źródła światła do kasetonów reklamowych, żółtych logotypów, szyldów, liter przestrzennych i dekoracyjnych instalacji LED.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy żółtych modułów LED OPTICON Edgelight potrzebny jest odpowiedni zasilacz 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
