Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° – Zielony SMD3030

Zielony moduł LED Edgelight 12V do kasetonów reklamowych, liter przestrzennych i oświetlenia dekoracyjnego

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Zielony to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych oraz dekoracyjnych konstrukcji LED.

Moduł wykorzystuje technologię Edge Light, umożliwiającą podświetlanie powierzchni od krawędzi. Zastosowana dioda LED SMD3030 współpracuje ze specjalistyczną soczewką kierunkową 12° × 56°, która pozwala efektywnie kierować światło w głąb kasetonu reklamowego lub na wybraną powierzchnię.

Intensywna zielona barwa światła zapewnia wyrazisty, charakterystyczny efekt wizualny. Doskonale sprawdza się w reklamach świetlnych, zielonych logotypach, napisach przestrzennych, oznakowaniu punktów handlowych oraz instalacjach dekoracyjnych i architektonicznych.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące między innymi oświetlenie reklamowe, techniczne, dekoracyjne oraz samochodowe LED.

Moduł pracuje przy napięciu 12V DC, pobiera zaledwie 1,5W i posiada hermetyczną obudowę o stopniu ochrony IP67. Możliwość regulacji jasności, łatwy montaż oraz deklarowana trwałość ≥ 70 000 godzin czynią go praktycznym rozwiązaniem do profesjonalnych instalacji oświetleniowych.

Najważniejsze zalety zielonego modułu LED OPTICON Edgelight

• Produkt oparty na wieloletnim doświadczeniu firmy OPTICON w technologii oświetlenia LED.
• Intensywna zielona barwa światła – efektowne podświetlenie reklam i dekoracji.
• Technologia Edgelight / Edge Light – podświetlanie powierzchni od krawędzi.
• Specjalistyczna soczewka 12° × 56° – kierunkowy rozsył światła.
• Dioda LED SMD3030 – wydajne źródło światła.
• Niski pobór energii 1,5W na pojedynczy moduł.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności za pomocą odpowiedniego sterownika LED.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zastosowanie wewnętrzne i zewnętrzne w prawidłowo wykonanych instalacjach.
• Taśma montażowa 3M – wygodne mocowanie modułu.
• Zakres temperatury pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość dobrania liczby modułów do konkretnego projektu.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Zielony moduł LED OPTICON Edgelight 12V 1,5W powstał na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie projektowania i rozwijania rozwiązań oświetleniowych LED.

Doświadczenie firmy w obszarze oświetlenia reklamowego, dekoracyjnego, technicznego oraz samochodowego LED pozwala opracowywać produkty dostosowane do potrzeb producentów reklam, instalatorów i użytkowników.

Przy tworzeniu modułów Edgelight szczególne znaczenie mają:

• odpowiednia wydajność źródła światła,
• precyzyjny rozsył światła,
• możliwość oświetlania większych powierzchni,
• energooszczędność,
• odporność na wilgoć i pył,
• łatwy montaż,
• możliwość regulacji jasności,
• uniwersalność zastosowań.

Połączenie diody SMD3030, soczewki kierunkowej 12×56°, hermetycznej obudowy IP67 oraz zasilania 12V DC pozwala uzyskać profesjonalny moduł LED przeznaczony do różnorodnych instalacji reklamowych i dekoracyjnych.

Technologia Edgelight – podświetlanie kasetonów reklamowych od krawędzi

Edgelight (Edge Light) to technologia oświetlenia, w której źródła światła umieszczane są wzdłuż krawędzi podświetlanej konstrukcji.

W klasycznym systemie Backlight moduły LED montuje się najczęściej na tylnej ścianie kasetonu, a światło rozchodzi się w kierunku jego frontu.

W systemie Edge Light zastosowanie odpowiednio ukształtowanej soczewki pozwala kierować światło z krawędzi konstrukcji w głąb podświetlanej powierzchni.

Korzyści wynikające z technologii Edge Light

• Możliwość montażu modułów przy krawędziach kasetonu.
• Efektywne wykorzystanie kierunkowego światła.
• Ograniczenie niepotrzebnego rozpraszania światła.
• Możliwość podświetlania wydłużonych konstrukcji reklamowych.
• Elastyczność projektowania reklam i logotypów świetlnych.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.

Zielone moduły LED Edgelight OPTICON szczególnie dobrze sprawdzają się w projektach, w których wymagane jest intensywne zielone podświetlenie większej powierzchni.

Soczewka Edgelight 12×56° – precyzyjny rozsył zielonego światła

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 12° × 56°.

Optyka kształtuje strumień światła w dwóch płaszczyznach:

• 12° – wąski rozsył światła pozwalający na jego precyzyjne ukierunkowanie.
• 56° – szerszy rozsył w drugiej płaszczyźnie umożliwiający oświetlenie większej powierzchni.

Dzięki takiej konstrukcji moduły można montować wzdłuż krawędzi kasetonu reklamowego, kierując zielone światło na podświetlany front.

Odpowiednie rozmieszczenie modułów pozwala efektywnie wykorzystać światło i ograniczyć powstawanie ciemniejszych obszarów.

Podświetlanie powierzchni oddalonych nawet o około 2 metry

Specjalistyczna optyka Edgelight umożliwia kierowanie światła na większą odległość niż w przypadku wielu standardowych modułów szerokokątnych.

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry.

Rzeczywisty efekt zależy od:

• wymiarów kasetonu reklamowego,
• głębokości konstrukcji,
• materiału zastosowanego na froncie,
• liczby modułów,
• rozstawu modułów,
• kierunku ustawienia soczewek,
• oczekiwanej intensywności zielonego światła.

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 10–20 cm, przy odpowiednim doborze rozmieszczenia źródeł światła.

Zielone światło LED – efektowne podświetlenie reklam, logotypów i dekoracji

Zielona barwa światła jest chętnie wykorzystywana w reklamach świetlnych, oznakowaniu oraz instalacjach dekoracyjnych.

Pozwala tworzyć charakterystyczne podświetlenie, które dobrze sprawdza się w projektach opartych na zielonych elementach identyfikacji wizualnej.

W przeciwieństwie do białych modułów LED, zielony moduł emituje światło o określonej barwie. Jest więc szczególnie przydatny w instalacjach wymagających jednolitego zielonego podświetlenia.

Przykładowe zastosowania zielonych modułów LED

• Kasetony reklamowe – podświetlanie zielonych powierzchni.
• Litery przestrzenne – tworzenie zielonych napisów świetlnych.
• Logotypy – podkreślenie kolorystyki marki.
• Szyldy reklamowe – wyraziste podświetlenie oznakowania.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Gabloty ekspozycyjne – oświetlenie wybranych elementów.
• Iluminacje architektoniczne – zielone akcenty na elementach konstrukcyjnych.
• Scenografia – dekoracyjne podświetlenie powierzchni i obiektów.

Ważne: zielony moduł LED najlepiej sprawdza się w projektach wymagających zielonego światła. Przy podświetlaniu wielokolorowych grafik należy uwzględnić wpływ zielonego oświetlenia na wygląd pozostałych barw.

Zielone moduły LED do oświetlenia dekoracyjnego pojazdów i zabudów specjalnych

Zielone moduły LED 12V mogą być wykorzystywane również do dekoracyjnego podświetlenia wybranych elementów pojazdów i zabudów specjalnych.

Soczewka Edgelight pozwala kierować światło wzdłuż określonej powierzchni, dzięki czemu można uzyskać ciekawe efekty w zabudowach reklamowych i dekoracyjnych.

Przykładowe zastosowania w pojazdach

• dekoracyjne podświetlenie wnętrza pojazdu,
• podświetlenie elementów zabudowy,
• oświetlenie dekoracyjne kabin ciężarówek,
• podświetlenie schowków i wnęk,
• oświetlenie zabudów specjalnych,
• podświetlenie elementów ekspozycyjnych w pojazdach reklamowych.

Uwaga: moduł wymaga napięcia 12V DC. W pojazdach z instalacją 24V należy zastosować odpowiednią przetwornicę 24V/12V DC. Produkt nie jest przeznaczony do zastępowania homologowanych świateł pojazdu. Zastosowanie oświetlenia dekoracyjnego musi być zgodne z obowiązującymi przepisami.

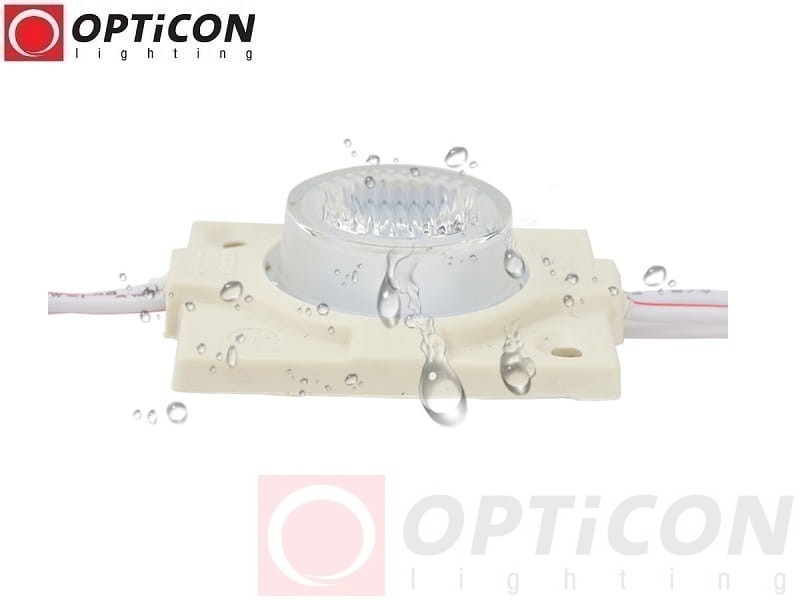

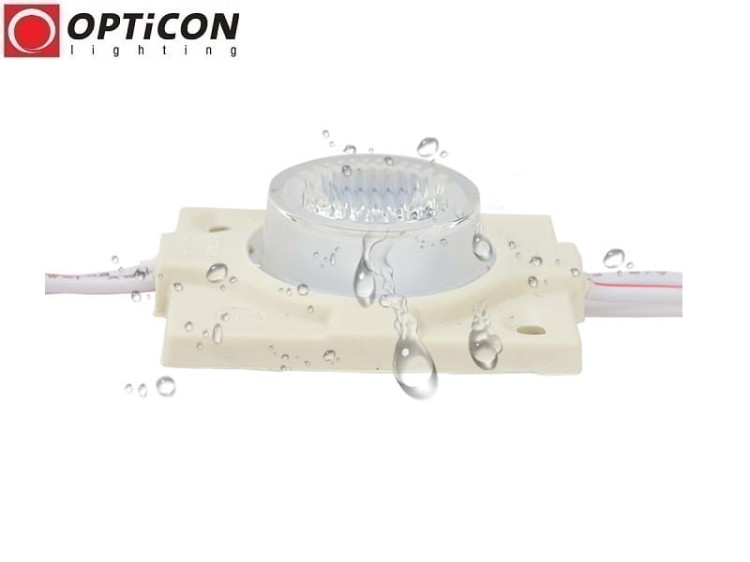

Hermetyczna obudowa IP67 – ochrona przed wodą i pyłem

Zielony moduł LED OPTICON Edgelight posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki temu moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja jest szczególnie przydatna w reklamach świetlnych montowanych na zewnątrz budynków.

Ważne: wszystkie połączenia przewodów oraz elementy zasilania należy odpowiednio zabezpieczyć przed wilgocią. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł LED OPTICON przeznaczony jest do pracy w temperaturach otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystać produkt w wielu instalacjach reklamowych, technicznych i dekoracyjnych.

Podczas projektowania zamkniętych kasetonów należy uwzględnić możliwość wzrostu temperatury wewnątrz konstrukcji.

Zasilanie 12V DC – jak dobrać zasilacz do zielonych modułów LED?

Moduł LED OPTICON Edgelight 1,5W wymaga stabilizowanego napięcia 12V DC.

Do zasilania należy zastosować odpowiedni zasilacz LED 12V DC, którego moc zostanie dobrana do liczby podłączonych modułów.

Moc pojedynczego modułu wynosi 1,5W, a prąd znamionowy 0,125A.

Przykładowe obciążenie instalacji

Przykład doboru zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 1,5W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 30W.
• Łączny prąd: 2,5A.

Przy przyjęciu około 20% zapasu mocy odpowiedni będzie zasilacz 12V DC o mocy znamionowej co najmniej 36W. Można więc zastosować zasilacz 40W lub większy, pod warunkiem spełnienia wymagań instalacji.

W przypadku większych instalacji należy uwzględnić również przekrój przewodów, ich długość oraz spadki napięcia.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Możliwość regulacji jasności zielonych modułów LED

Moduł LED OPTICON umożliwia regulację jasności świecenia.

Po zastosowaniu odpowiedniego sterownika LED MONO 12V DC można dopasować intensywność zielonego oświetlenia do konkretnego projektu reklamowego lub dekoracyjnego.

Zalety regulacji jasności

• Dopasowanie intensywności światła do reklamy.
• Możliwość uzyskania delikatniejszego efektu dekoracyjnego.
• Regulacja podświetlenia witryn i ekspozycji.
• Dostosowanie jasności do warunków otoczenia.
• Większa elastyczność projektowania instalacji LED.

Do regulacji należy zastosować kompatybilny sterownik LED MONO, którego dopuszczalne obciążenie będzie odpowiednie dla liczby podłączonych modułów.

Fabryczne łańcuchy po 20 modułów LED – sprzedaż na sztuki

Zielone moduły LED OPTICON Edgelight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonów.

Długość przewodu pomiędzy sąsiednimi modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na pojedyncze sztuki.
• Przewód między modułami: 120 mm.
• Moc pojedynczego modułu: 1,5W.
• Moc 20 modułów: 30W.
• Łączny prąd 20 modułów: 2,5A przy 12V DC.

Sprzedaż na sztuki pozwala zamówić dokładnie taką liczbę modułów, jaka jest potrzebna do realizacji projektu.

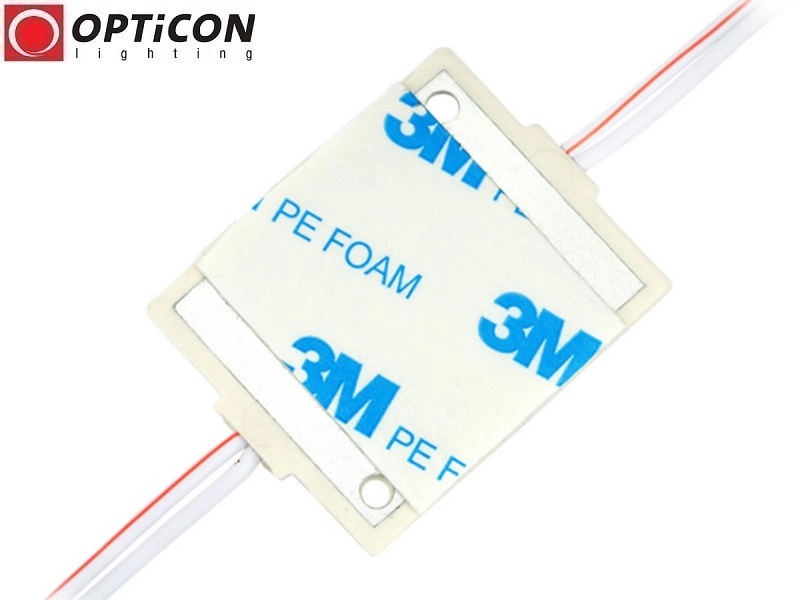

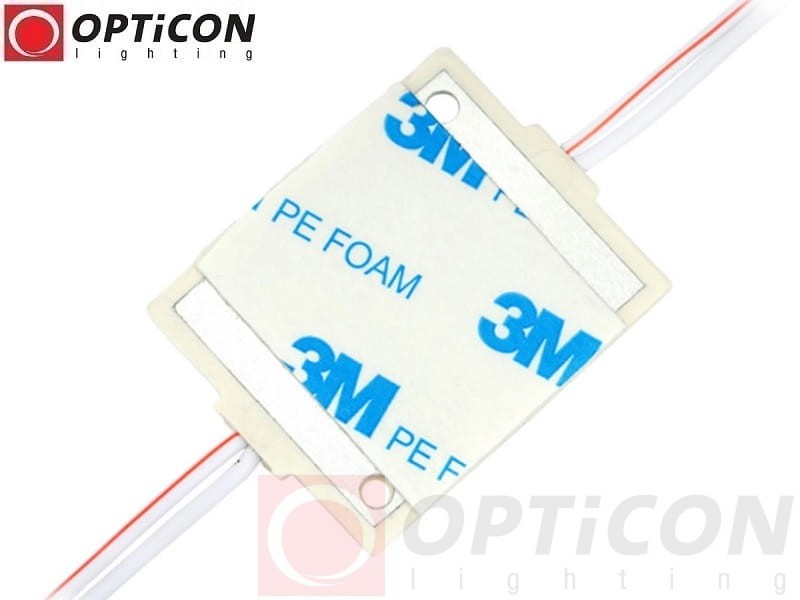

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę montażową 3M umieszczoną na spodzie obudowy.

Ułatwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni.

Przykładowe etapy montażu

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj ich rozmieszczenie wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 12×56°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz instalację do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne.
8. Sprawdź równomierność zielonego podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy zweryfikować trwałość zastosowanego mocowania.

Przykładowe zastosowania zielonego modułu LED OPTICON Edgelight

• Kasetony reklamowe typu Edge Light.
• Kasetony LED podświetlane od krawędzi.
• Litery przestrzenne LED o odpowiedniej konstrukcji.
• Podświetlane szyldy i logotypy.
• Reklamy świetlne.
• Oznakowanie dekoracyjne i informacyjne.
• Witryny sklepowe.
• Gabloty i ekspozytory reklamowe.
• Podświetlenie mebli.
• Oświetlenie dekoracyjne wnętrz.
• Oświetlenie ścian i elementów architektonicznych.
• Iluminacje dekoracyjne.
• Oświetlenie scenograficzne.
• Wybrane instalacje dekoracyjne w pojazdach.
• Zabudowy specjalne i ekspozycyjne.
• Instalacje techniczne 12V DC.

Wymiary modułu LED OPTICON Edgelight

• Długość: 46 mm.
• Szerokość: 36 mm.
• Wysokość: 15 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Dane techniczne modułu LED OPTICON 12V DC 1,5W Edgelight Zielony

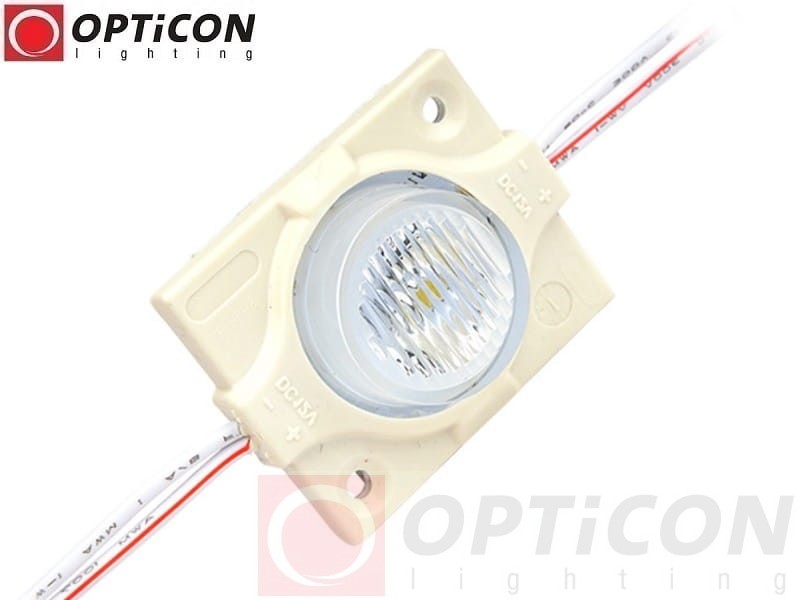

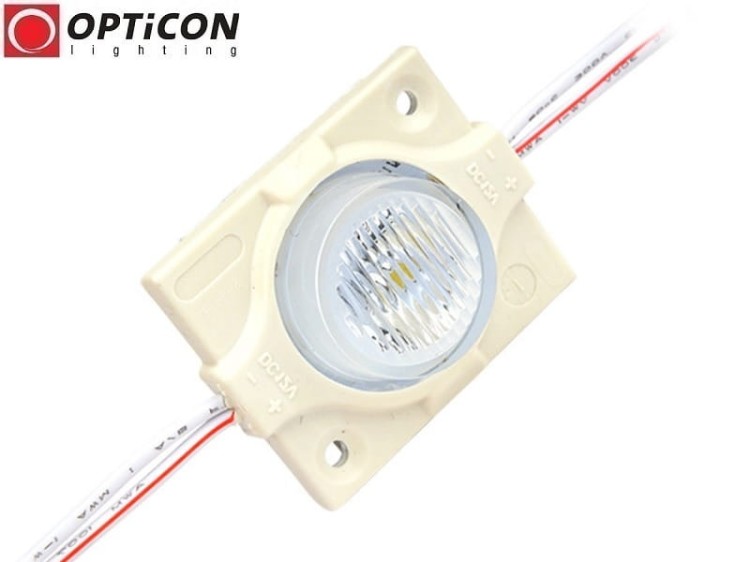

Zdjęcia zielonego modułu LED OPTICON Edgelight 12V

FAQ – najczęściej zadawane pytania o zielony moduł LED Edgelight

Czym jest moduł LED Edgelight?

Moduł LED Edgelight to źródło światła wyposażone w specjalistyczną optykę kierunkową, przeznaczone między innymi do podświetlania kasetonów reklamowych od krawędzi.

Jaką barwę światła emituje moduł?

Moduł emituje zielone światło LED.

Jaki jest kąt świecenia?

Moduł posiada soczewkę kierunkową o kącie świecenia 12° × 56°.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Produkt jest przeznaczony do podświetlania kasetonów reklamowych i innych konstrukcji wykorzystujących technologię Edge Light.

Czy zielony moduł nadaje się do podświetlania logotypów?

Tak. Szczególnie dobrze sprawdza się w projektach wymagających zielonego podświetlenia napisów, znaków i elementów graficznych.

Jak daleko może świecić moduł Edgelight?

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry. Efekt zależy od warunków montażu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Możliwa jest regulacja jasności przy zastosowaniu odpowiedniego sterownika LED.

Jaka jest moc pojedynczego modułu?

Moc wynosi 1,5W.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a instalacja zewnętrzna wymaga odpowiedniego zabezpieczenia połączeń elektrycznych.

Czy można podłączyć moduł do instalacji 24V?

Nie bezpośrednio. Moduł wymaga 12V DC. Do instalacji 24V należy zastosować odpowiednią przetwornicę 24V/12V DC.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Sprzedaż odbywa się na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 46 × 36 × 15 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać zielony moduł LED OPTICON Edgelight 12V?

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Zielony to profesjonalne rozwiązanie przeznaczone do nowoczesnych reklam świetlnych, kasetonów, liter przestrzennych oraz instalacji dekoracyjnych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w technologii oświetlenia LED.

Połączenie diody SMD3030, specjalistycznej soczewki 12×56°, intensywnej zielonej barwy światła, hermetycznej obudowy IP67 oraz możliwości regulacji jasności pozwala tworzyć funkcjonalne i estetyczne systemy podświetlenia.

Technologia Edge Light umożliwia podświetlanie kasetonów od krawędzi, a niski pobór energii 1,5W sprzyja wykonywaniu energooszczędnych instalacji LED.

Wybierz zielony moduł LED OPTICON Edgelight, jeżeli szukasz profesjonalnego źródła światła do kasetonów reklamowych, zielonych logotypów, szyldów, liter przestrzennych i dekoracyjnych instalacji LED.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy zielonych modułów LED OPTICON Edgelight potrzebny jest odpowiedni zasilacz 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
