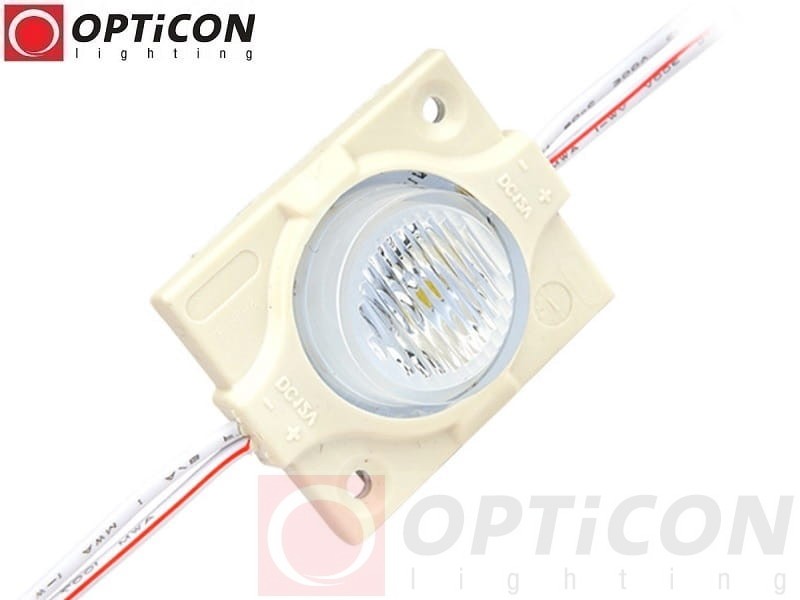

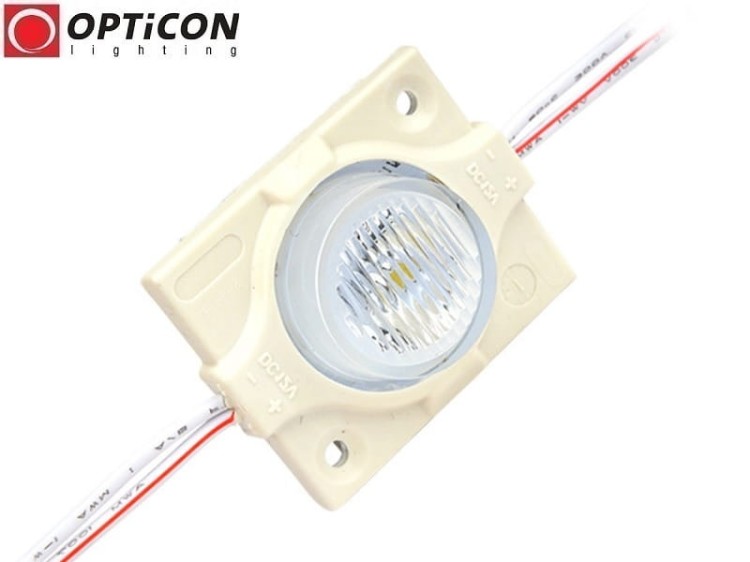

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° – Czerwony SMD3030

Czerwony moduł LED Edgelight 12V do kasetonów reklamowych, liter przestrzennych i podświetlenia dekoracyjnego

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Czerwony to profesjonalne źródło światła przeznaczone do wykonywania efektownego podświetlenia kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych oraz elementów dekoracyjnych.

Moduł wykorzystuje technologię Edge Light, umożliwiającą kierunkowe podświetlanie powierzchni od jej krawędzi. Dzięki zastosowaniu wydajnej diody LED SMD3030 oraz specjalistycznej soczewki 12° × 56° światło jest kierowane w określonym kierunku, co pozwala efektywnie wykorzystać je w konstrukcjach reklamowych.

Intensywna czerwona barwa światła zapewnia wyrazisty efekt wizualny, doskonale sprawdzający się w reklamach świetlnych, oznakowaniu dekoracyjnym, podświetlanych napisach oraz projektach wymagających charakterystycznego czerwonego oświetlenia.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED. Wiedza zdobyta podczas pracy z oświetleniem reklamowym, technicznym, dekoracyjnym oraz samochodowym LED pozwoliła opracować moduł łączący kierunkową optykę, energooszczędność i odporność na warunki środowiskowe.

Moduł pracuje przy napięciu 12V DC, pobiera zaledwie 1,5W i posiada hermetyczną obudowę o stopniu ochrony IP67. Możliwość regulacji jasności oraz deklarowana trwałość ≥ 70 000 godzin sprawiają, że jest to praktyczne rozwiązanie do profesjonalnych instalacji LED.

Najważniejsze zalety czerwonego modułu LED OPTICON Edgelight

• Produkt oparty na wieloletnim doświadczeniu firmy OPTICON w technologii oświetlenia LED.
• Intensywna czerwona barwa światła – wyrazisty efekt reklamowy i dekoracyjny.
• Technologia Edgelight / Edge Light – podświetlanie powierzchni od krawędzi.
• Specjalistyczna soczewka 12° × 56° – precyzyjny, kierunkowy rozsył światła.
• Wydajna dioda LED SMD3030 – profesjonalne źródło światła.
• Moc 1,5W – niski pobór energii.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności za pomocą odpowiedniego sterownika.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Możliwość stosowania wewnątrz i na zewnątrz w prawidłowo wykonanych instalacjach.
• Taśma montażowa 3M – wygodny montaż.
• Zakres temperatury pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość dopasowania liczby modułów do projektu.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Edgelight 12V 1,5W Czerwony powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w zakresie nowoczesnego oświetlenia LED.

Doświadczenie obejmujące oświetlenie reklamowe, techniczne, dekoracyjne i samochodowe LED pozwala tworzyć produkty dopasowane do rzeczywistych potrzeb instalatorów oraz użytkowników.

W przypadku modułów Edgelight szczególnie ważne są:

• odpowiednia wydajność diody LED,
• precyzyjne ukierunkowanie strumienia świetlnego,
• możliwość równomiernego podświetlenia dużych powierzchni,
• niski pobór energii,
• odporność na wilgoć i pył,
• łatwy montaż,
• możliwość regulacji jasności,
• uniwersalność zastosowań.

Połączenie diody SMD3030, soczewki kierunkowej 12×56°, hermetycznej obudowy IP67 oraz zasilania 12V DC sprawia, że moduł OPTICON jest rozwiązaniem przeznaczonym do wymagających projektów oświetleniowych.

Technologia Edgelight – podświetlanie kasetonów reklamowych od krawędzi

Edgelight (Edge Light) to technologia oświetlenia, w której moduły LED montowane są wzdłuż krawędzi podświetlanej konstrukcji.

W odróżnieniu od klasycznego systemu Backlight, w którym źródła światła umieszczane są zazwyczaj na tylnej ścianie kasetonu, technologia Edgelight wykorzystuje kierunkowe soczewki umożliwiające prowadzenie światła w głąb konstrukcji.

Najważniejsze korzyści technologii Edge Light

• Możliwość montażu modułów wzdłuż krawędzi kasetonu.
• Efektywne kierowanie światła na podświetlaną powierzchnię.
• Ograniczenie niepotrzebnego rozpraszania światła.
• Możliwość oświetlania wydłużonych powierzchni.
• Elastyczność podczas projektowania reklam świetlnych.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.

Czerwone moduły LED Edgelight OPTICON są szczególnie przydatne w kasetonach reklamowych, których projekt wymaga intensywnego czerwonego podświetlenia.

Soczewka Edgelight 12×56° – kierunkowy rozsył czerwonego światła

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 12° × 56°.

Optyka kształtuje strumień świetlny w dwóch płaszczyznach:

• 12° – wąski rozsył światła umożliwiający jego precyzyjne ukierunkowanie.
• 56° – szerszy rozsył w drugiej płaszczyźnie, umożliwiający oświetlenie większej powierzchni.

Dzięki temu moduły można rozmieszczać wzdłuż krawędzi kasetonu i kierować czerwone światło w jego wnętrze.

Takie rozwiązanie pozwala efektywnie wykorzystać światło i ograniczyć powstawanie ciemniejszych obszarów, pod warunkiem prawidłowego doboru liczby modułów i ich rozmieszczenia.

Podświetlanie powierzchni oddalonych nawet o około 2 metry

Specjalistyczna optyka Edgelight umożliwia kierowanie światła na większą odległość niż w przypadku wielu standardowych modułów szerokokątnych.

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry.

Rzeczywisty efekt zależy od:

• wymiarów kasetonu reklamowego,
• głębokości konstrukcji,
• materiału zastosowanego na froncie reklamy,
• liczby modułów,
• rozstawu modułów,
• kierunku ustawienia soczewek,
• oczekiwanej intensywności czerwonego światła.

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 10–20 cm, przy odpowiednio dobranym rozmieszczeniu źródeł światła.

Czerwone światło LED – efektowne podświetlenie reklam, logotypów i dekoracji

Czerwona barwa światła jest często wykorzystywana w reklamach i instalacjach dekoracyjnych, ponieważ zapewnia wyrazisty, charakterystyczny efekt wizualny.

W przeciwieństwie do białych modułów LED, czerwony moduł emituje światło o określonej barwie, dlatego szczególnie dobrze sprawdza się w projektach wymagających jednolitego czerwonego podświetlenia.

Gdzie warto stosować czerwone moduły LED?

• Kasetony reklamowe – podświetlenie czerwonych powierzchni reklamowych.
• Litery przestrzenne – tworzenie czerwonych napisów świetlnych.
• Logotypy – podkreślenie czerwonych elementów identyfikacji wizualnej.
• Szyldy reklamowe – wyraziste podświetlenie oznakowania.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Gabloty ekspozycyjne – podświetlenie wybranych elementów.
• Oświetlenie dekoracyjne – tworzenie czerwonych efektów świetlnych.
• Scenografia – dekoracyjne podświetlenie konstrukcji i elementów wystawienniczych.

Ważne: czerwony moduł LED najlepiej sprawdza się przy podświetlaniu powierzchni, które mają emitować czerwone światło. W przypadku wielokolorowych grafik należy uwzględnić wpływ czerwonego oświetlenia na wygląd pozostałych kolorów.

Czerwone moduły LED do podświetlania kabin ciężarówek i zabudów pojazdów

Oprócz zastosowań reklamowych czerwone moduły LED 12V mogą być wykorzystywane do dekoracyjnego oświetlenia wybranych elementów pojazdów oraz zabudów specjalnych.

Kierunkowa optyka Edgelight pozwala uzyskać ciekawy efekt świetlny w miejscach, w których wymagane jest prowadzenie światła wzdłuż określonej powierzchni.

Przykładowe zastosowania w pojazdach

• dekoracyjne podświetlenie wnętrza pojazdu,
• podświetlenie elementów zabudowy,
• czerwone oświetlenie dekoracyjne w kabinach ciężarówek,
• podświetlenie schowków i wnęk,
• oświetlenie dekoracyjne zabudów specjalnych,
• podświetlenie elementów wystawienniczych w pojazdach reklamowych.

Uwaga: moduł wymaga napięcia 12V DC. W instalacjach pojazdów 24V należy zastosować odpowiednią przetwornicę 24V/12V DC. Produkt nie jest przeznaczony do zastępowania homologowanych świateł sygnalizacyjnych ani do stosowania w sposób niezgodny z przepisami ruchu drogowego.

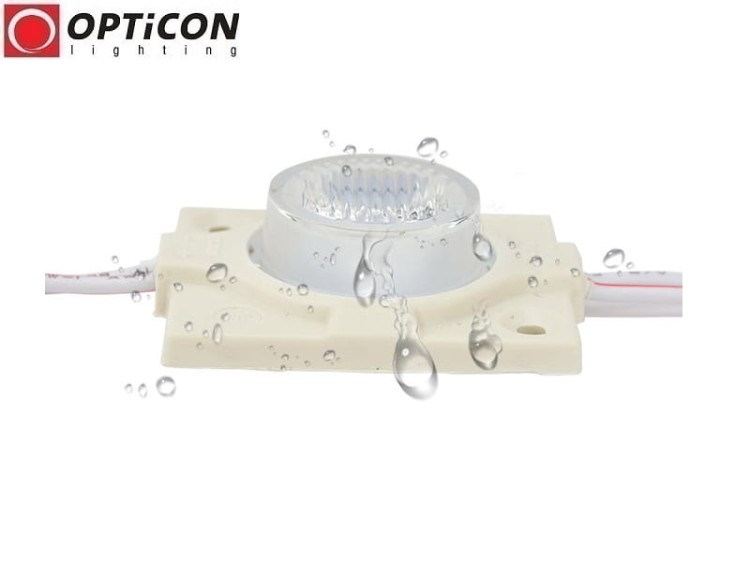

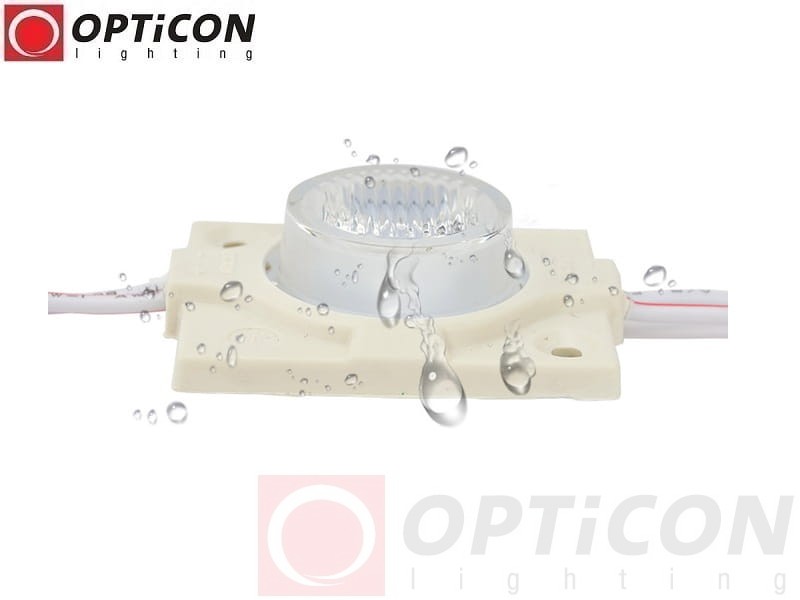

Hermetyczna obudowa IP67 – ochrona przed wodą i pyłem

Moduł LED OPTICON Edgelight Czerwony posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki temu moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja jest szczególnie przydatna w reklamach świetlnych montowanych na zewnątrz budynków.

Ważne: wszystkie połączenia przewodów oraz elementy zasilania należy odpowiednio zabezpieczyć przed wilgocią. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł LED OPTICON przeznaczony jest do pracy w temperaturach otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystać produkt w wielu instalacjach reklamowych, technicznych i dekoracyjnych.

Podczas projektowania zamkniętych kasetonów należy uwzględnić możliwość wzrostu temperatury wewnątrz konstrukcji.

Zasilanie 12V DC – jak dobrać zasilacz do czerwonych modułów LED?

Moduł LED OPTICON Edgelight 1,5W wymaga stabilizowanego napięcia 12V DC.

Do zasilania należy zastosować odpowiedni zasilacz LED 12V DC, którego moc zostanie dobrana do liczby podłączonych modułów.

Moc pojedynczego modułu wynosi 1,5W, a prąd znamionowy 0,125A.

Przykładowe obciążenie instalacji

Przykład doboru zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 1,5W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 30W.
• Łączny prąd: 2,5A.

Przy przyjęciu około 20% zapasu mocy odpowiedni będzie zasilacz 12V DC o mocy znamionowej co najmniej 36W. W praktyce można zastosować standardowy zasilacz 40W lub większy, o ile spełnia wymagania instalacji.

W przypadku większych instalacji należy uwzględnić także przekrój przewodów, ich długość oraz spadki napięcia.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Możliwość regulacji jasności czerwonych modułów LED

Moduł LED OPTICON umożliwia regulację jasności świecenia.

Po zastosowaniu odpowiedniego sterownika LED MONO 12V DC można dopasować intensywność czerwonego oświetlenia do konkretnego projektu reklamowego lub dekoracyjnego.

Zalety regulacji jasności

• Dopasowanie intensywności światła do reklamy.
• Możliwość uzyskania delikatniejszego efektu dekoracyjnego.
• Regulacja podświetlenia witryn i ekspozycji.
• Dostosowanie jasności do warunków otoczenia.
• Większa elastyczność projektowania instalacji LED.

Do regulacji należy zastosować kompatybilny sterownik LED MONO, którego dopuszczalne obciążenie będzie odpowiednie dla liczby podłączonych modułów.

Fabryczne łańcuchy po 20 modułów LED – sprzedaż na sztuki

Czerwone moduły LED OPTICON Edgelight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonów.

Długość przewodu pomiędzy sąsiednimi modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na pojedyncze sztuki.
• Przewód między modułami: 120 mm.
• Moc pojedynczego modułu: 1,5W.
• Moc 20 modułów: 30W.
• Łączny prąd 20 modułów: 2,5A przy 12V DC.

Sprzedaż na sztuki pozwala zamówić dokładnie taką liczbę modułów, jaka jest potrzebna do realizacji projektu.

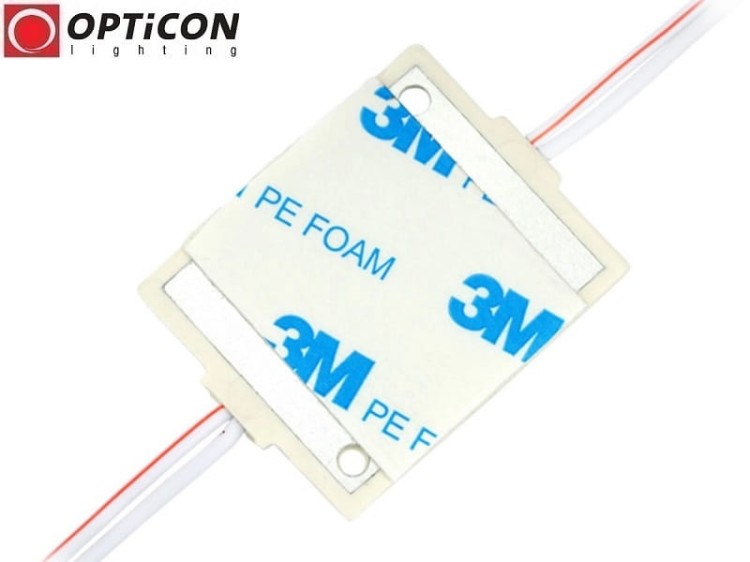

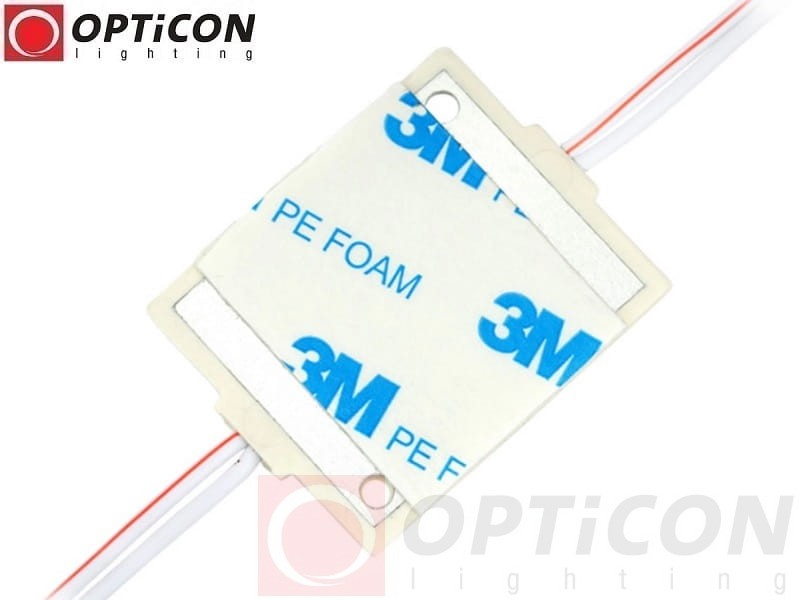

Łatwy montaż – taśma montażowa 3M

Moduł LED OPTICON wyposażono w taśmę montażową 3M umieszczoną na spodzie obudowy.

Ułatwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni.

Przykładowe etapy montażu

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj ich rozmieszczenie wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 12×56°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz instalację do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne.
8. Sprawdź równomierność czerwonego podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy zweryfikować trwałość zastosowanego mocowania.

Przykładowe zastosowania czerwonego modułu LED OPTICON Edgelight

• Kasetony reklamowe typu Edge Light.
• Kasetony LED podświetlane od krawędzi.
• Litery przestrzenne LED o odpowiedniej konstrukcji.
• Podświetlane szyldy i logotypy.
• Reklamy świetlne.
• Oznakowanie dekoracyjne i informacyjne.
• Witryny sklepowe.
• Gabloty i ekspozytory reklamowe.
• Podświetlenie mebli.
• Oświetlenie dekoracyjne wnętrz.
• Oświetlenie ścian i elementów architektonicznych.
• Oświetlenie scenograficzne.
• Wybrane instalacje dekoracyjne w pojazdach.
• Zabudowy specjalne i ekspozycyjne.
• Instalacje techniczne 12V DC.

Wymiary modułu LED OPTICON Edgelight

• Długość: 46 mm.
• Szerokość: 36 mm.
• Wysokość: 15 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Dane techniczne modułu LED OPTICON 12V DC 1,5W Edgelight Czerwony

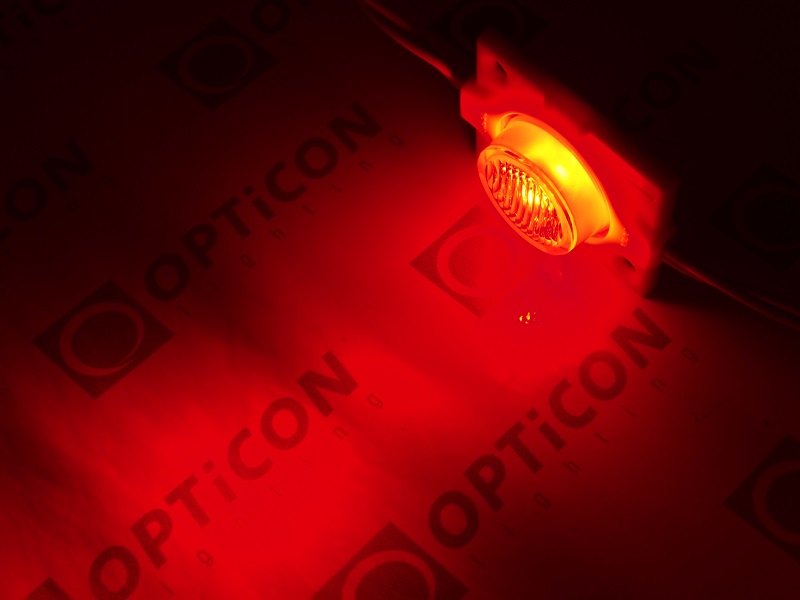

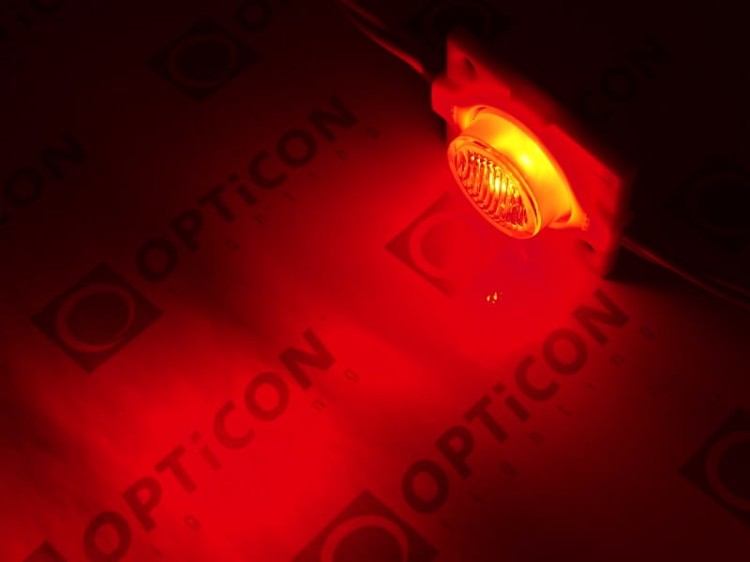

Zdjęcia czerwonego modułu LED OPTICON Edgelight 12V

FAQ – najczęściej zadawane pytania o czerwony moduł LED Edgelight

Czym jest moduł LED Edgelight?

Moduł LED Edgelight to źródło światła wyposażone w specjalistyczną optykę kierunkową, przeznaczone między innymi do podświetlania kasetonów reklamowych od krawędzi.

Jaką barwę światła emituje moduł?

Moduł emituje czerwone światło LED.

Jaki jest kąt świecenia?

Moduł posiada soczewkę kierunkową o kącie świecenia 12° × 56°.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Produkt jest przeznaczony do podświetlania kasetonów reklamowych i innych konstrukcji wykorzystujących technologię Edge Light.

Czy czerwony moduł nadaje się do podświetlania logotypów?

Tak. Szczególnie dobrze sprawdza się w projektach wymagających czerwonego podświetlenia napisów, znaków i elementów graficznych.

Jak daleko może świecić moduł Edgelight?

W odpowiednio zaprojektowanych konstrukcjach światło może być kierowane na powierzchnię oddaloną nawet o około 2 metry. Efekt zależy od warunków montażu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Możliwa jest regulacja jasności przy zastosowaniu odpowiedniego sterownika LED.

Jaka jest moc pojedynczego modułu?

Moc wynosi 1,5W.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a instalacja zewnętrzna wymaga odpowiedniego zabezpieczenia połączeń elektrycznych.

Czy można podłączyć moduł do instalacji 24V?

Nie bezpośrednio. Moduł wymaga 12V DC. Do instalacji 24V należy zastosować odpowiednią przetwornicę 24V/12V DC.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Sprzedaż odbywa się na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 46 × 36 × 15 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać czerwony moduł LED OPTICON Edgelight 12V?

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° Czerwony to profesjonalne rozwiązanie przeznaczone do nowoczesnych reklam świetlnych, kasetonów, liter przestrzennych oraz instalacji dekoracyjnych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w technologii oświetlenia LED.

Połączenie wydajnej diody SMD3030, specjalistycznej soczewki 12×56°, intensywnej czerwonej barwy światła, hermetycznej obudowy IP67 oraz możliwości regulacji jasności pozwala tworzyć funkcjonalne i estetyczne systemy podświetlenia.

Technologia Edge Light umożliwia podświetlanie kasetonów od krawędzi, a niski pobór energii 1,5W sprzyja wykonywaniu energooszczędnych instalacji LED.

Wybierz czerwony moduł LED OPTICON Edgelight, jeżeli szukasz profesjonalnego źródła światła do kasetonów reklamowych, czerwonych logotypów, szyldów, liter przestrzennych i dekoracyjnych instalacji LED.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy czerwonych modułów LED OPTICON Edgelight potrzebny jest odpowiedni zasilacz 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
