Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 4000K – SMD3030, 125 lm

Profesjonalny moduł LED Edgelight 12V do kasetonów reklamowych – biała neutralna 4000K

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 4000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych od krawędzi, szyldów, liter przestrzennych, logotypów oraz innych konstrukcji wykorzystujących technologię Edge Light.

Moduł został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED. Wiedza zdobyta podczas pracy z profesjonalnymi modułami LED, oświetleniem reklamowym, samochodowym oraz specjalistycznymi instalacjami oświetleniowymi pozwoliła stworzyć rozwiązanie łączące wydajne źródło światła, precyzyjną optykę oraz odporną na warunki środowiskowe konstrukcję.

Produkt wyposażono w wydajną diodę LED SMD3030 oraz specjalistyczną soczewkę kierunkową 12° × 56°. Takie połączenie umożliwia efektywne kierowanie światła w określonym kierunku, co jest szczególnie ważne w konstrukcjach reklamowych podświetlanych od krawędzi.

Neutralna biała barwa światła 4000K zapewnia naturalny, uniwersalny charakter oświetlenia. Sprawdza się szczególnie w reklamach, witrynach i ekspozycjach, w których zależy nam na uniknięciu wyraźnie ciepłego lub zimnego odcienia światła.

Moduł generuje 125 lumenów przy poborze mocy wynoszącym zaledwie 1,5W. Zasilanie 12V DC, hermetyczna obudowa IP67, możliwość regulacji jasności oraz deklarowana trwałość co najmniej 70 000 godzin sprawiają, że jest to praktyczne rozwiązanie do profesjonalnych instalacji oświetleniowych.

Najważniejsze zalety modułu LED OPTICON Edgelight 4000K

• Produkt opracowany na bazie wieloletniego doświadczenia OPTICON w dziedzinie oświetlenia LED.
• Technologia Edge Light – podświetlanie kasetonów reklamowych od krawędzi.
• Specjalistyczna soczewka 12° × 56° – precyzyjny, kierunkowy rozsył światła.
• Wydajna dioda LED SMD3030 – nowoczesne źródło światła.
• Neutralna barwa światła 4000K – naturalny charakter oświetlenia.
• Strumień świetlny 125 lm – przy poborze mocy tylko 1,5W.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu kompatybilnego sterownika LED.
• Hermetyczna obudowa IP67 – wysoka ochrona przed pyłem i wodą.
• Możliwość zastosowania wewnątrz i na zewnątrz – w odpowiednio wykonanych instalacjach.
• Taśma montażowa 3M – ułatwiony montaż modułów.
• Zakres temperatury pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość dopasowania liczby modułów do konkretnego projektu.

OPTICON – wieloletnie doświadczenie w profesjonalnym oświetleniu LED

Moduł LED OPTICON Edgelight 12V DC 1,5W 4000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w zakresie oświetlenia LED, w tym oświetlenia reklamowego, samochodowego i technicznego.

Podczas projektowania profesjonalnych instalacji oświetleniowych istotne są nie tylko parametry źródła światła, ale również jego odpowiednie ukierunkowanie, efektywność energetyczna, odporność na warunki pracy oraz możliwość dopasowania do różnych konstrukcji.

Dlatego w module OPTICON zastosowano:

• diodę LED SMD3030 o strumieniu świetlnym 125 lm,
• specjalistyczną soczewkę Edgelight 12×56°,
• neutralną barwę światła 4000K,
• hermetyczną obudowę IP67,
• zasilanie 12V DC,
• możliwość regulacji jasności,
• taśmę montażową 3M ułatwiającą instalację.

Takie połączenie parametrów pozwala wykorzystywać moduł w wymagających projektach reklamowych, dekoracyjnych i technicznych.

Technologia Edgelight – podświetlanie kasetonów reklamowych od krawędzi

Edge Light (Edgelight) to technologia podświetlania, w której źródła światła umieszczane są wzdłuż krawędzi podświetlanej konstrukcji.

W odróżnieniu od tradycyjnego podświetlenia Backlight, w którym moduły LED montowane są zazwyczaj na tylnej ścianie kasetonu, rozwiązanie Edgelight wykorzystuje kierunkowe rozprowadzanie światła z boku konstrukcji.

W module OPTICON zastosowano specjalistyczną soczewkę 12° × 56°, która pozwala skierować strumień świetlny w głąb kasetonu.

Dlaczego warto stosować moduły LED Edgelight?

• Możliwość montażu źródeł światła wzdłuż krawędzi kasetonu.
• Efektywne kierowanie światła na podświetlaną powierzchnię.
• Ograniczenie niepotrzebnego rozpraszania światła.
• Możliwość podświetlania wydłużonych powierzchni.
• Elastyczność przy projektowaniu konstrukcji reklamowych.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.

Technologia Edgelight jest szczególnie przydatna w projektach, w których istotne jest wykorzystanie światła emitowanego z jednej lub kilku krawędzi kasetonu.

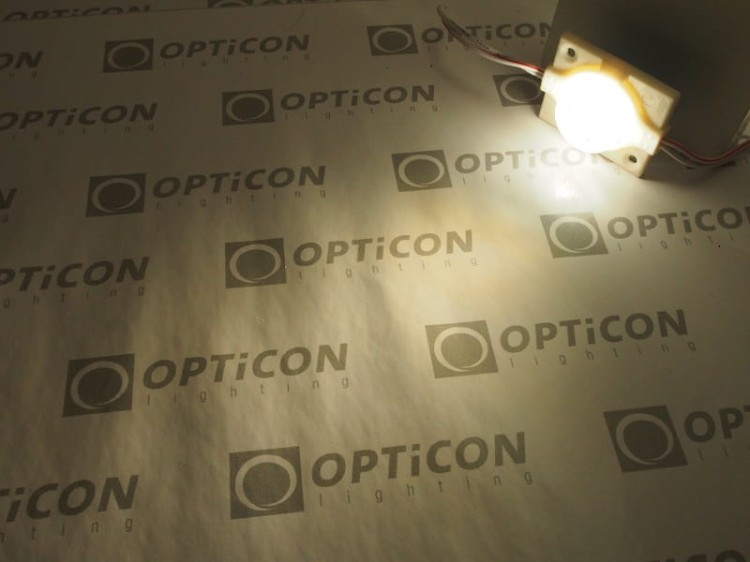

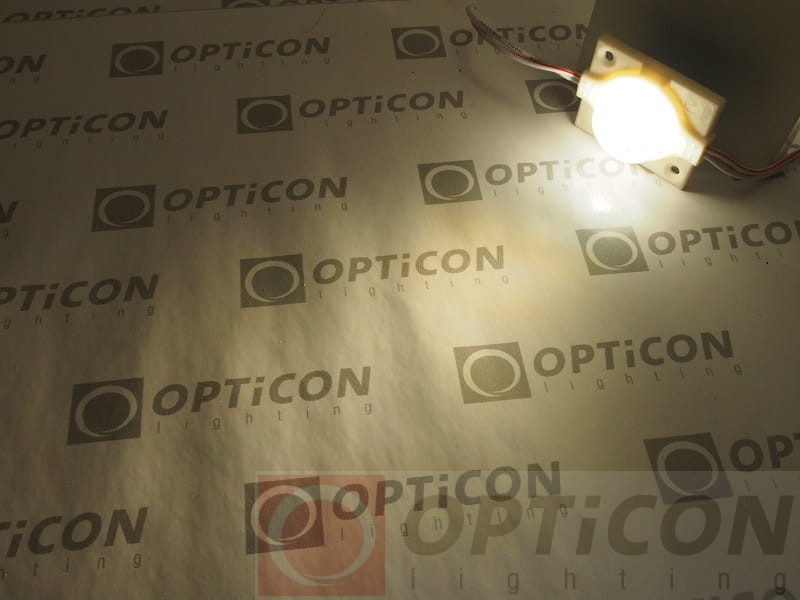

Soczewka kierunkowa 12×56° – precyzyjne rozprowadzanie światła

Najważniejszym elementem modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 12° × 56°.

Optyka ta kształtuje strumień świetlny w dwóch płaszczyznach:

• 12° – węższy rozsył światła umożliwiający jego ukierunkowanie.
• 56° – szerszy rozsył w drugiej płaszczyźnie, pozwalający rozprowadzić światło na większej powierzchni.

Dzięki temu moduł może być montowany przy krawędzi kasetonu reklamowego, a światło kierowane w stronę jego wnętrza.

Odpowiednie rozmieszczenie modułów pozwala uzyskać równomierne podświetlenie frontu reklamy i ograniczyć występowanie ciemniejszych obszarów.

Podświetlanie powierzchni oddalonych nawet o około 2 metry

Specjalistyczna optyka Edgelight umożliwia kierowanie światła na większą odległość niż w przypadku wielu standardowych modułów szerokokątnych.

W odpowiednio zaprojektowanych konstrukcjach możliwe jest doświetlanie powierzchni oddalonych od modułu nawet o około 2 metry.

Ostateczny efekt zależy od:

• głębokości kasetonu,
• rodzaju zastosowanego frontu,
• przepuszczalności światła przez grafikę,
• liczby modułów LED,
• rozstawu modułów,
• kierunku ustawienia soczewek,
• wymaganej jasności podświetlenia.

Najlepsze rezultaty uzyskuje się w kasetonach reklamowych o głębokości około 10–20 cm, przy prawidłowo zaprojektowanym rozmieszczeniu źródeł światła.

Moduł LED 4000K – neutralna biała barwa światła

Temperatura barwowa 4000K oznacza neutralne białe światło, które stanowi kompromis pomiędzy ciepłymi i zimnymi barwami oświetlenia.

W odróżnieniu od światła 6000K, które ma wyraźnie chłodniejszy charakter, barwa 4000K zapewnia bardziej neutralny wygląd podświetlanej powierzchni.

Jest szczególnie polecana do:

• kasetonów reklamowych,
• podświetlanych logotypów firm,
• reklam z wielokolorową grafiką,
• witryn sklepowych,
• gablot i ekspozytorów,
• podświetlanych szyldów,
• oświetlenia dekoracyjnego,
• oświetlenia technicznego.

Neutralna barwa 4000K pozwala uzyskać naturalny charakter oświetlenia. Rzeczywista dokładność odwzorowania kolorów zależy także od współczynnika CRI źródła światła oraz właściwości materiału podświetlanego frontu.

Edgelight 4000K czy 6000K – którą barwę światła wybrać?

Dobór temperatury barwowej ma istotny wpływ na wygląd podświetlanej reklamy.

Moduł LED OPTICON 4000K jest dobrym wyborem do instalacji, w których oczekiwany jest neutralny, uniwersalny efekt świetlny.

Wydajna dioda LED SMD3030 – 125 lumenów przy mocy 1,5W

Moduł wyposażono w jedną diodę LED SMD3030, generującą strumień świetlny 125 lm.

Przy napięciu zasilania 12V DC moc pojedynczego modułu wynosi 1,5W, a prąd znamionowy 0,125A.

Oznacza to, że nawet większa instalacja składająca się z kilkunastu lub kilkudziesięciu modułów może zapewniać efektywne podświetlenie przy stosunkowo niewielkim poborze energii.

Przykładowa moc instalacji LED

Wartości w tabeli stanowią sumę deklarowanych parametrów pojedynczych modułów. Nie uwzględniają strat w przewodach ani wpływu konstrukcji na rzeczywisty efekt podświetlenia.

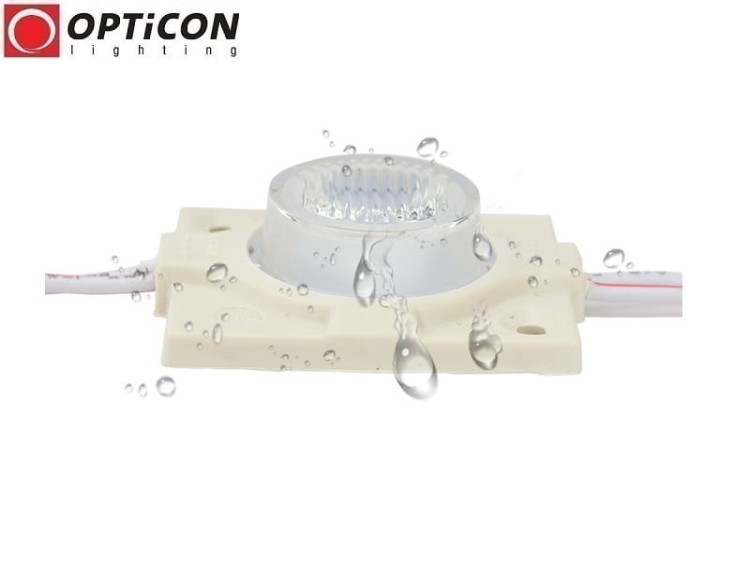

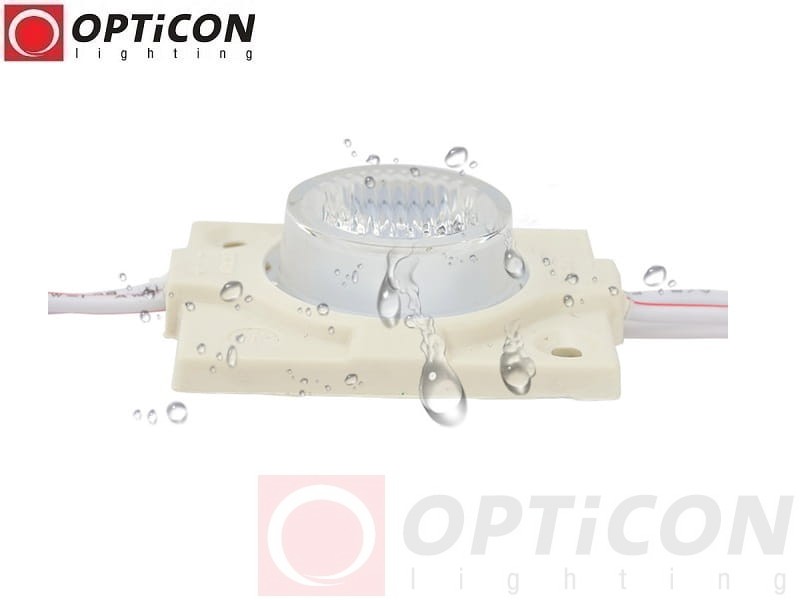

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Edgelight posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki temu moduł może być wykorzystywany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Produkt może być stosowany w reklamach świetlnych montowanych zarówno wewnątrz, jak i na zewnątrz budynków.

Ważne: stopień ochrony IP67 dotyczy modułu. Wszystkie połączenia przewodów i zakończenia instalacji należy odpowiednio zabezpieczyć przed wilgocią.

Zakres temperatury pracy od -20°C do +45°C

Moduł LED OPTICON przeznaczony jest do pracy w temperaturach otoczenia od -20°C do +45°C.

Zakres ten umożliwia zastosowanie produktu w wielu instalacjach reklamowych, dekoracyjnych oraz technicznych.

Podczas montażu należy zapewnić odpowiednie warunki pracy, uwzględniając możliwość nagrzewania się zamkniętych konstrukcji reklamowych.

Zasilanie 12V DC – jak dobrać odpowiedni zasilacz LED?

Moduł LED OPTICON Edgelight 1,5W wymaga stabilizowanego napięcia zasilania 12V DC.

Do jego zasilania należy zastosować odpowiedni zasilacz LED 12V DC, którego moc będzie dopasowana do liczby podłączonych modułów.

Przykład doboru zasilacza do 20 modułów

• Moc pojedynczego modułu: 1,5W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 30W.
• Łączny prąd przy 12V: 2,5A.

Przy przyjęciu około 20% zapasu mocy odpowiedni będzie zasilacz 12V DC o mocy znamionowej co najmniej 36W. W praktyce można wybrać standardowy model o mocy 40W lub większej, jeżeli spełnia wymagania instalacji.

Przy większej liczbie modułów należy dodatkowo uwzględnić długość przewodów, ich przekrój oraz spadki napięcia.

Uwaga: modułu LED 12V DC nie wolno podłączać bezpośrednio do napięcia sieciowego 230V AC.

Regulacja jasności modułów LED Edgelight

Moduł LED OPTICON posiada możliwość regulacji jasności świecenia.

Po zastosowaniu odpowiedniego sterownika LED MONO 12V DC można dopasować intensywność podświetlenia do konkretnego projektu.

Korzyści z regulacji jasności

• Dopasowanie jasności do rodzaju podświetlanej grafiki.
• Możliwość zmniejszenia intensywności oświetlenia.
• Regulacja efektu wizualnego kasetonu reklamowego.
• Dopasowanie oświetlenia do warunków otoczenia.
• Większa elastyczność projektowania instalacji.

Do regulacji jasności należy zastosować kompatybilny sterownik LED MONO oraz dobrać jego dopuszczalne obciążenie do całkowitej liczby modułów.

Fabryczne łańcuchy po 20 modułów LED

Moduły LED OPTICON Edgelight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych i rozmieszczanie modułów wzdłuż krawędzi kasetonów.

Długość przewodu pomiędzy sąsiednimi modułami wynosi 120 mm.

Najważniejsze informacje

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na pojedyncze sztuki.
• Przewód pomiędzy modułami: 120 mm.
• Moc jednego modułu: 1,5W.
• Moc 20 modułów: 30W.
• Łączny prąd 20 modułów: 2,5A przy 12V DC.

Podczas projektowania instalacji należy uwzględnić dopuszczalne obciążenie przewodów oraz spadki napięcia.

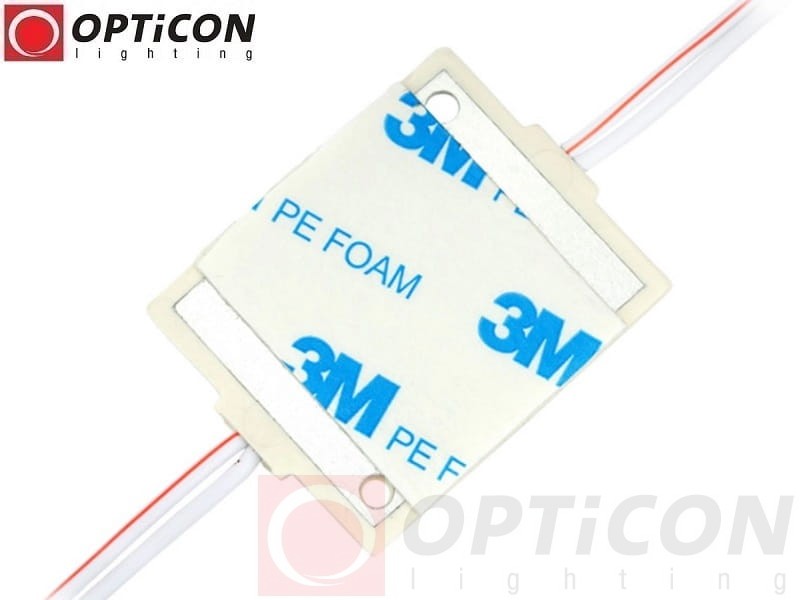

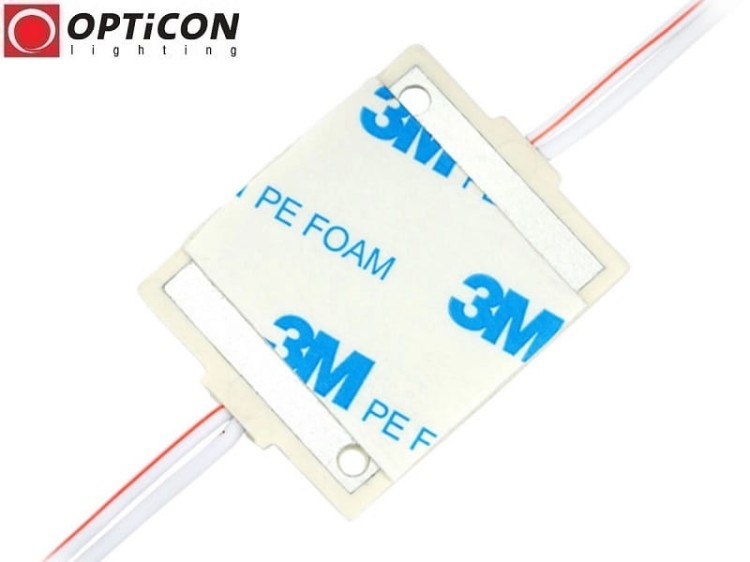

Prosty montaż modułów LED Edgelight – taśma 3M

Moduł wyposażono w taśmę montażową 3M umieszczoną na spodzie obudowy.

Umożliwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni.

Przykładowe etapy montażu

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj rozmieszczenie modułów wzdłuż krawędzi konstrukcji.
3. Ustal prawidłowy kierunek świecenia soczewki 12×56°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
7. Zabezpiecz połączenia elektryczne.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub trudne warunki środowiskowe należy dodatkowo zweryfikować trwałość zastosowanego sposobu mocowania.

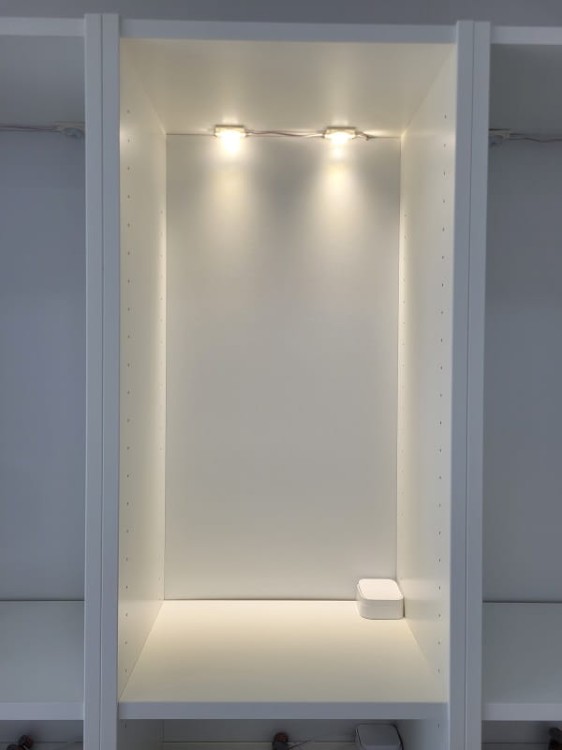

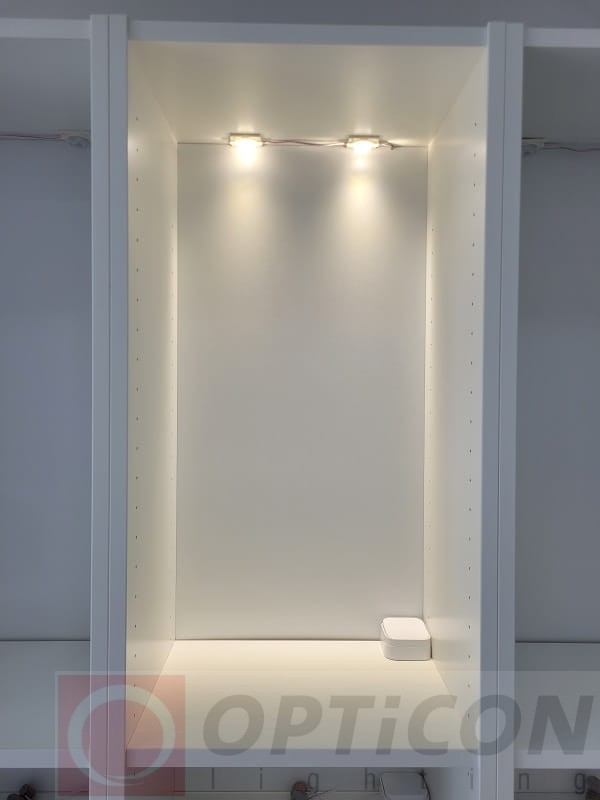

Moduły LED Edgelight do oświetlenia ścian i powierzchni pionowych

Specjalistyczna soczewka 12×56° może być wykorzystywana również w projektach kierunkowego oświetlenia powierzchni pionowych.

Odpowiednio rozmieszczone moduły pozwalają uzyskać efekt światła prowadzonego wzdłuż ściany lub innej powierzchni.

Przykładowe zastosowania

• Oświetlenie ścian dekoracyjnych.
• Podświetlenie wnęk.
• Oświetlenie zabudowy meblowej.
• Podświetlenie powierzchni ekspozycyjnych.
• Oświetlenie elementów architektonicznych.
• Oświetlenie dekoracyjne w zabudowach.

W takich zastosowaniach należy odpowiednio dobrać kierunek montażu oraz rozstaw modułów.

Moduł LED Edgelight 12V do pojazdów i zabudów specjalnych

Zasilanie 12V DC pozwala rozważyć wykorzystanie modułu w wybranych instalacjach oświetleniowych pojazdów i zabudów specjalnych.

Kierunkowa optyka może być przydatna do:

• oświetlenia elementów zabudowy pojazdu,
• podświetlenia schowków,
• oświetlenia powierzchni technicznych,
• oświetlenia dekoracyjnego wnętrza,
• oświetlenia zabudowy serwisowej.

Ważne: moduł wymaga odpowiedniego zasilania 12V DC. W instalacjach samochodowych należy uwzględnić występujące wahania napięcia i zakłócenia elektryczne. Produkt nie jest przeznaczony do bezpośredniego podłączenia do instalacji 24V.

Moduł LED Edgelight w wybranych zastosowaniach akwarystycznych

Hermetyczna obudowa IP67 oraz kierunkowa optyka umożliwiają rozważenie modułu w wybranych projektach dekoracyjnego oświetlenia w pobliżu akwariów.

Soczewka 12×56° pozwala skierować światło na określoną powierzchnię, co może być przydatne przy podświetlaniu elementów aranżacji.

Uwaga: moduł nie jest przeznaczony do stałego zanurzenia w wodzie. Nie należy traktować go jako specjalistycznego oświetlenia do hodowli roślin akwariowych bez dodatkowej oceny parametrów światła.

Przykładowe zastosowanie modułów LED OPTICON Edgelight 4000K

• Kasetony reklamowe Edge Light.
• Kasetony LED podświetlane od krawędzi.
• Litery przestrzenne LED o odpowiedniej konstrukcji.
• Podświetlane szyldy i logotypy.
• Witryny sklepowe.
• Gabloty i ekspozytory reklamowe.
• Oświetlenie mebli.
• Podświetlenie ścian.
• Oświetlenie dekoracyjne.
• Wybrane instalacje oświetleniowe pojazdów.
• Instalacje techniczne 12V DC.

Wymiary modułu LED OPTICON Edgelight

• Długość: 46 mm.
• Szerokość: 36 mm.
• Wysokość: 15 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Dane techniczne modułu LED OPTICON 12V DC 1,5W Edgelight 4000K

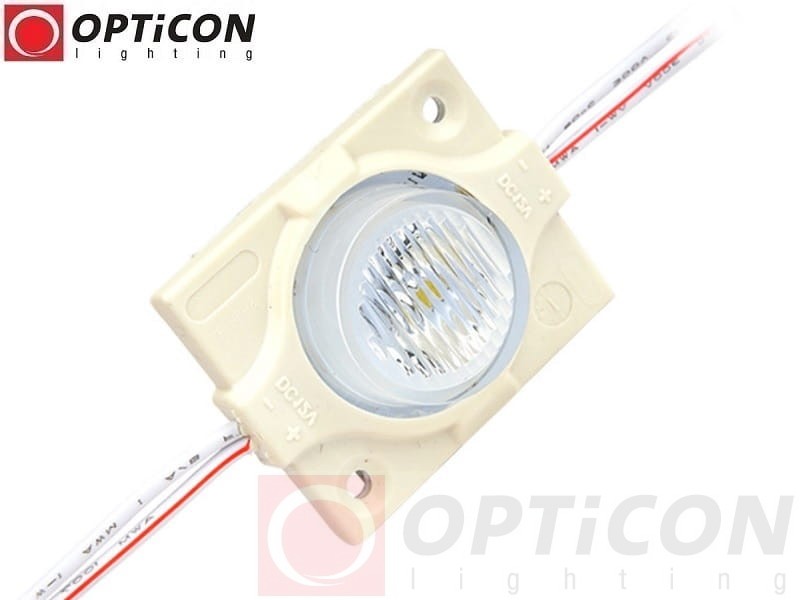

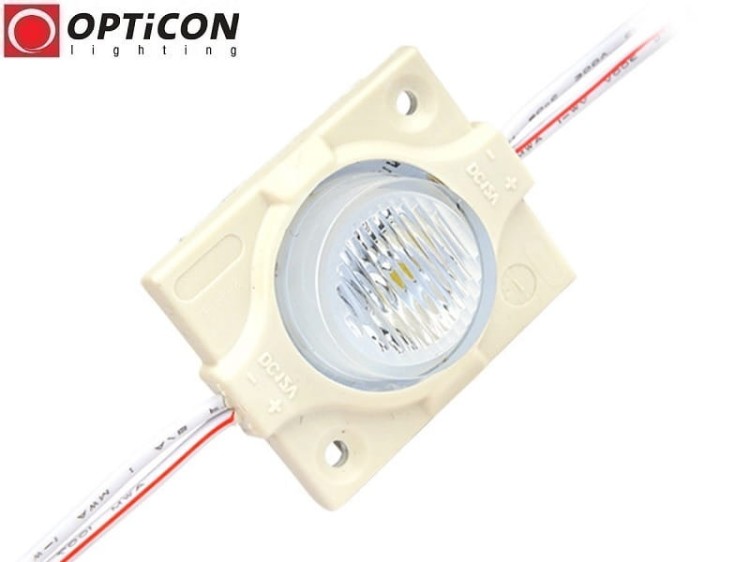

Zdjęcia modułu LED OPTICON Edgelight 12V 4000K

FAQ – najczęściej zadawane pytania o moduły LED OPTICON Edgelight

Czym jest moduł LED Edgelight?

Moduł LED Edgelight to źródło światła wyposażone w specjalistyczną optykę kierunkową, przeznaczone między innymi do podświetlania kasetonów reklamowych od krawędzi.

Jaki jest kąt świecenia modułu?

Moduł posiada specjalistyczną soczewkę o kącie świecenia 12° × 56°.

Czy moduł LED Edgelight nadaje się do kasetonów reklamowych?

Tak. Moduł jest przeznaczony do podświetlania kasetonów reklamowych oraz innych konstrukcji wykorzystujących technologię Edge Light.

Jaką barwę światła emituje moduł?

Moduł emituje neutralne białe światło o temperaturze barwowej 4000K.

Czym różni się 4000K od 6000K?

Światło 4000K ma neutralny charakter, natomiast 6000K jest wyraźnie chłodniejsze. Wybór zależy od oczekiwanego efektu wizualnego.

Jak daleko może świecić moduł Edgelight?

W odpowiednio zaprojektowanych instalacjach moduł może służyć do doświetlania powierzchni oddalonych nawet o około 2 metry. Efekt zależy od konstrukcji kasetonu i warunków montażu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu kompatybilnego sterownika LED.

Ile światła emituje pojedynczy moduł?

Strumień świetlny wynosi 125 lumenów.

Jaka jest moc modułu?

Moc pojedynczego modułu wynosi 1,5W.

Czy moduł jest wodoodporny?

Moduł posiada stopień ochrony IP67, zapewniający pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak, w odpowiednio wykonanych instalacjach zewnętrznych, z prawidłowo zabezpieczonymi połączeniami elektrycznymi.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Sprzedaż odbywa się na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 46 × 36 × 15 mm.

Jaka jest deklarowana trwałość?

Według specyfikacji trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 12V 4000K?

Moduł LED OPTICON 12V DC 1,5W IP67 Edgelight 12×56° 4000K to profesjonalne rozwiązanie opracowane na bazie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Połączenie wydajnej diody LED SMD3030, specjalistycznej soczewki 12×56°, neutralnej barwy światła 4000K, hermetycznej obudowy IP67 oraz możliwości regulacji jasności pozwala tworzyć efektywne instalacje oświetleniowe.

Technologia Edge Light umożliwia podświetlanie kasetonów reklamowych od krawędzi, a niski pobór energii 1,5W pozwala budować energooszczędne systemy LED.

Wybierz moduły LED OPTICON Edgelight 4000K, jeżeli szukasz profesjonalnego rozwiązania do podświetlania kasetonów reklamowych, szyldów, logotypów i innych konstrukcji wymagających precyzyjnego kierowania światła.

Produkty uzupełniające – zasilacze 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edgelight wymagany jest odpowiedni zasilacz 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – zasilanie modułów LED Edgelight.
• Sterowniki LED MONO – regulacja jasności jednokolorowych modułów LED.
