Konektor LED RGBW 5 PIN żeński z przewodem 15 cm – gniazdo RGBW z kablem 5-żyłowym

Gniazdo żeńskie LED RGBW 5 PIN z przewodem – wygodne podłączenie taśm i sterowników RGBW

Konektor LED RGBW 5 PIN żeński z przewodem 15 cm to praktyczne akcesorium połączeniowe przeznaczone do montażu, rozbudowy i serwisowania instalacji wielokolorowego oświetlenia LED RGBW. Produkt wyposażony jest w gniazdo żeńskie 5 PIN oraz elastyczny przewód pięciożyłowy o długości 15 cm, umożliwiający przygotowanie rozłącznego przyłącza do kompatybilnych sterowników, kontrolerów i akcesoriów RGBW.

Gotowy przewód RGBW z gniazdem żeńskim 5 PIN umożliwia wykonanie połączenia z kompatybilnym wtykiem męskim bez konieczności samodzielnego montowania styków w gnieździe. Wolne końce przewodów można podłączyć do odpowiednich zacisków lub przylutować do pól kontaktowych taśmy LED RGBW, zależnie od konstrukcji instalacji.

Produkt przeznaczony jest do analogowych systemów oświetlenia RGBW wykorzystujących pięć torów elektrycznych: wspólny tor zasilania oraz cztery kanały światła – czerwony (R), zielony (G), niebieski (B) i biały (W).

Przewód posiada żyły w kolorach czarnym, czerwonym, zielonym, niebieskim i żółtym. Kolorowe oznaczenie ułatwia rozróżnienie poszczególnych przewodów podczas wykonywania połączeń.

Dzięki długości 15 cm konektor doskonale sprawdza się podczas przygotowywania krótkich przyłączy, wyprowadzania gniazda poza miejsce montażu taśmy LED oraz wykonywania połączeń serwisowych.

Najważniejsze: produkt posiada jedno gniazdo żeńskie 5 PIN oraz przewód pięciożyłowy o długości 15 cm. Umożliwia podłączenie kompatybilnego wtyku męskiego RGBW, natomiast wolne końce przewodów wymagają odpowiedniego podłączenia do instalacji.

Najważniejsze zalety konektora LED RGBW 5 PIN żeńskiego

• Gniazdo żeńskie 5 PIN – do podłączania kompatybilnych wtyków męskich RGBW.
• Przewód o długości 15 cm – praktyczny do wykonywania krótkich połączeń.
• Pięć żył elektrycznych – do wspólnego zasilania i czterech kanałów RGBW.
• Kolorowe oznaczenie przewodów – czarny, czerwony, zielony, niebieski i żółty.
• Gotowe gniazdo 5 PIN – nie wymaga samodzielnego montowania styków w złączu.
• Rozłączne połączenie wtykowe – ułatwia montaż i późniejszy serwis.
• Elastyczny przewód – umożliwia wygodne prowadzenie przyłącza.
• Izolacja PVC – zabezpiecza poszczególne żyły przewodu.
• Możliwość współpracy ze sterownikami RGBW – przy zachowaniu zgodności złączy i parametrów elektrycznych.
• Przydatny podczas modernizacji instalacji – pozwala przygotować nowe przyłącze do kompatybilnego akcesorium.
• Szerokie zastosowanie – oświetlenie meblowe, dekoracyjne, sufitowe i architektoniczne.

Do czego służy konektor LED RGBW 5 PIN żeński z przewodem 15 cm?

Gniazdo żeńskie LED RGBW 5 PIN z przewodem służy do przygotowania połączenia pomiędzy instalacją elektryczną oświetlenia RGBW a kompatybilnym elementem wyposażonym we wtyk męski 5 PIN.

Produkt można wykorzystać do:

• podłączania kompatybilnych sterowników LED RGBW;
• przygotowania przyłącza do taśmy LED RGBW;
• wykonania przewodu połączeniowego do kontrolera RGBW;
• podłączania kompatybilnych przedłużaczy i adapterów 5 PIN;
• wyprowadzenia gniazda poza miejsce montażu taśmy LED;
• wykonania krótkiej przerwy pomiędzy elementami instalacji;
• przygotowania rozłącznego połączenia serwisowego;
• modernizacji i naprawy instalacji oświetlenia RGBW.

Wolne końce przewodu mogą zostać podłączone do odpowiednich zacisków lub przylutowane do pól kontaktowych kompatybilnej taśmy LED RGBW.

Uwaga: Produkt nie jest szybkozłączką zaciskową montowaną bezpośrednio na płytce PCB taśmy LED. Posiada gotowe gniazdo żeńskie 5 PIN oraz przewody wymagające odpowiedniego podłączenia po drugiej stronie.

Przewód RGBW 5-żyłowy – oznaczenia V+, R, G, B i W

Typowe analogowe taśmy LED RGBW wykorzystują pięć torów elektrycznych:

• V+ (+) – wspólny dodatni tor zasilania.
• R (Red) – kanał koloru czerwonego.
• G (Green) – kanał koloru zielonego.
• B (Blue) – kanał koloru niebieskiego.
• W (White) – dodatkowy kanał światła białego.

Konektor posiada przewód pięciożyłowy z izolacją w kolorach:

• Czarny – jedna z pięciu żył przewodu.
• Czerwony – żyła przewodu.
• Zielony – żyła przewodu.
• Niebieski – żyła przewodu.
• Żółty – żyła przewodu.

Ważne: Kolory przewodów ułatwiają ich identyfikację, ale nie potwierdzają automatycznie przyporządkowania do pinów V+, R, G, B i W. Przed podłączeniem należy sprawdzić rzeczywisty układ wyprowadzeń gniazda oraz oznaczenia sterownika i taśmy LED.

Gniazdo żeńskie RGBW 5 PIN do taśm LED 12 mm

Taśmy LED RGBW o szerokości 12 mm często wykorzystują pięć pól kontaktowych odpowiadających za wspólne zasilanie oraz cztery kanały światła.

Oferowany konektor może stanowić element instalacji wykorzystującej takie taśmy. Po odpowiednim przygotowaniu przewodów można wykonać połączenie z polami lutowniczymi taśmy RGBW, a gotowe gniazdo żeńskie połączyć z kompatybilnym wtykiem męskim 5 PIN.

Rozwiązanie sprawdza się między innymi wtedy, gdy:

• taśma LED ma zostać podłączona do przewodu zakończonego wtykiem męskim;
• konieczne jest przygotowanie rozłącznego przyłącza;
• sterownik RGBW znajduje się w pobliżu taśmy LED;
• instalacja wymaga modernizacji lub wymiany złącza.

Uwaga: Szerokość taśmy 12 mm nie oznacza, że gniazdo można zamocować bezpośrednio na jej płytce. Podłączenie taśmy wymaga odpowiedniego zakończenia przewodów, a zgodność należy potwierdzić na podstawie rozmieszczenia pól kontaktowych i schematu instalacji.

Konektor żeński RGBW 5 PIN do sterownika i przedłużacza

Konektor żeński 5 PIN z przewodem 15 cm może współpracować z kompatybilnymi akcesoriami zakończonymi wtykiem męskim 5 PIN.

Przykładowe elementy instalacji:

• sterowniki RGBW z odpowiednim wtykiem męskim;
• przedłużacze RGBW zakończone wtykiem męskim 5 PIN;
• adaptery i rozdzielacze RGBW;
• kompatybilne konektory do taśm LED RGBW;
• przewody połączeniowe z wtykiem męskim 5 PIN.

Połączenie wtykowe ułatwia rozłączanie kompatybilnych elementów bez konieczności ponownego lutowania wcześniej przygotowanego przyłącza.

Ważne: Nie każdy sterownik RGBW posiada wtyk męski 5 PIN. Przed zakupem należy sprawdzić rodzaj złącza, rozstaw pinów oraz kolejność wyprowadzeń.

Przewód RGBW 15 cm – praktyczny do krótkich przyłączy

Długość przewodu wynosząca 15 cm pozwala przygotować krótkie połączenie pomiędzy taśmą LED RGBW a kompatybilnym elementem instalacji.

Konektor może być przydatny do:

• wyprowadzenia gniazda 5 PIN poza profil lub miejsce montażu taśmy LED;
• podłączenia kompatybilnego sterownika znajdującego się w pobliżu;
• przygotowania krótkiego przewodu serwisowego;
• połączenia instalacji z odpowiednim przedłużaczem RGBW;
• wykonania estetycznego przyłącza w zabudowie meblowej.

Elastyczny przewód ułatwia prowadzenie połączenia w ograniczonej przestrzeni.

Wskazówka: Podczas montażu należy unikać nadmiernego naprężania przewodu, ostrych zagięć i obciążania mechanicznego gniazda.

Gdzie stosuje się konektor LED RGBW 5 PIN żeński z przewodem?

• Oświetlenie mebli kuchennych – przygotowanie przyłączy do taśm RGBW.
• Podświetlenie sufitów podwieszanych – podłączanie kompatybilnych sterowników i przewodów.
• Oświetlenie szaf i garderób – wykonywanie rozłącznych połączeń.
• Podświetlenie półek i regałów – przygotowanie krótkich przyłączy.
• Witryny sklepowe i gabloty – instalacje oświetlenia ekspozycyjnego.
• Oświetlenie wnęk dekoracyjnych – podłączanie akcesoriów RGBW.
• Hotele i restauracje – systemy wielokolorowego oświetlenia nastrojowego.
• Lokale usługowe – montaż oświetlenia dekoracyjnego.
• Instalacje architektoniczne LED – przygotowanie połączeń między elementami systemu.
• Serwis oświetlenia RGBW – wymiana i modernizacja przyłączy.

Jak podłączyć konektor LED RGBW 5 PIN żeński z przewodem 15 cm?

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie znajduje się pod napięciem.
2. Sprawdź kompatybilność. Podłączane akcesorium powinno posiadać odpowiedni wtyk męski 5 PIN.
3. Zidentyfikuj wyprowadzenia. Sprawdź przyporządkowanie pięciu przewodów do pinów gniazda.
4. Przygotuj przewód. Poprowadź go w zaplanowanym miejscu, unikając naprężeń.
5. Przygotuj końcówki żył. Dostosuj je do wybranego sposobu podłączenia.
6. Podłącz przewody. Wykonaj połączenia zgodnie z oznaczeniami V+, R, G, B i W oraz schematem instalacji.
7. Zabezpiecz połączenia. Zaizoluj odsłonięte elementy przewodzące i zapewnij odpowiednią ochronę mechaniczną.
8. Podłącz wtyk męski. Umieść kompatybilny wtyk 5 PIN w gnieździe żeńskim konektora, zachowując prawidłową orientację.
9. Sprawdź poprawność montażu. Upewnij się, że nie występują zwarcia ani luźne połączenia.
10. Podłącz zasilanie. Przetestuj działanie kanałów R, G, B i W.

Ważne: Konektor należy stosować wyłącznie w instalacjach o parametrach elektrycznych zgodnych z jego przeznaczeniem. Nie należy używać go do połączeń z napięciem sieciowym 230 V AC bez jednoznacznego potwierdzenia takiego zastosowania przez producenta.

Dane techniczne – konektor LED RGBW 5 PIN żeński z przewodem 15 cm

Na co zwrócić uwagę przed zakupem?

• Rodzaj złącza: jedno gniazdo żeńskie 5 PIN.
• Długość przewodu: 15 cm.
• Liczba żył: 5.
• Kolory przewodów: czarny, czerwony, zielony, niebieski i żółty.
• Kolor gniazda: biały.
• Rodzaj instalacji: kompatybilne systemy oświetlenia LED RGBW.
• Układ pinów: należy sprawdzić zgodność oznaczeń V+, R, G, B i W.
• Kompatybilność mechaniczna: wymagany jest odpowiedni wtyk męski 5 PIN.
• Parametry elektryczne: napięcie i obciążenie muszą odpowiadać parametrom wszystkich elementów instalacji.
• Sposób montażu: wolne końce przewodów wymagają odpowiedniego podłączenia i zabezpieczenia.

Najczęściej zadawane pytania – FAQ

Czy konektor posiada gniazdo żeńskie 5 PIN?

Tak. Produkt wyposażony jest w jedno gniazdo żeńskie 5 PIN przeznaczone do podłączania kompatybilnego wtyku męskiego RGBW.

Jaką długość ma przewód?

Przewód ma długość 15 cm.

Ile żył posiada przewód RGBW?

Przewód posiada pięć żył w kolorach czarnym, czerwonym, zielonym, niebieskim i żółtym.

Czy konektor można podłączyć do sterownika LED RGBW?

Tak, jeżeli sterownik posiada kompatybilny wtyk męski 5 PIN o odpowiednim układzie wyprowadzeń i zgodnych parametrach elektrycznych.

Czy przewody można przylutować do taśmy LED RGBW?

Tak. Wolne końce przewodów mogą zostać przylutowane do odpowiednich pól kontaktowych taśmy LED RGBW zgodnie z oznaczeniami V+, R, G, B i W.

Czy konektor można zacisnąć bezpośrednio na taśmie LED?

Nie. Produkt posiada gniazdo żeńskie 5 PIN i przewód pięciożyłowy. Nie jest szybkozłączką zaciskową montowaną bezpośrednio na płytce PCB taśmy LED.

Czy produkt posiada dwa gniazda żeńskie?

Nie. Produkt posiada jedno gniazdo żeńskie 5 PIN, natomiast na drugim końcu znajduje się przewód pięciożyłowy przeznaczony do samodzielnego podłączenia.

Czy konektor pasuje do taśm LED RGB 4 PIN?

Produkt jest przeznaczony do instalacji RGBW 5 PIN. Typowe taśmy RGB wykorzystują cztery tory elektryczne i wymagają odpowiednich akcesoriów 4 PIN.

Czy konektor można wykorzystać do przedłużenia instalacji RGBW?

Tak. Przewód o długości 15 cm może służyć do wykonania krótkiego połączenia pomiędzy kompatybilnymi elementami instalacji LED RGBW.

Czy kolor żółty oznacza zawsze kanał W?

Nie. Kolor izolacji nie gwarantuje przyporządkowania żyły do konkretnego pinu. Przed montażem należy sprawdzić rzeczywisty układ połączeń.

Czy konektor jest odpowiedni do taśm RGBW 12 mm?

Może być wykorzystany w instalacji z taśmą RGBW 12 mm, pod warunkiem odpowiedniego podłączenia przewodów i zgodności elektrycznej. Samo gniazdo nie jest mocowane bezpośrednio na taśmie.

Zawartość zestawu

• 1 × konektor LED RGBW 5 PIN z gniazdem żeńskim i przewodem pięciożyłowym o długości 15 cm.

Taśma LED, sterownik, zasilacz, przedłużacze oraz pozostałe akcesoria nie stanowią części zestawu.

Konektor LED RGBW 5 PIN żeński 15 cm – praktyczne przyłącze do oświetlenia RGBW

Konektor żeński LED RGBW 5 PIN z przewodem 15 cm to wygodne rozwiązanie do przygotowywania rozłącznych połączeń w instalacjach wielokolorowego oświetlenia LED.

Dzięki gotowemu gniazdu żeńskiemu 5 PIN, elastycznemu przewodowi pięciożyłowemu oraz kolorowemu oznaczeniu żył umożliwia przygotowanie estetycznego przyłącza do kompatybilnych sterowników, kontrolerów i akcesoriów RGBW.

Wybierz konektor LED RGBW 5 PIN żeński z przewodem 15 cm, jeśli potrzebujesz krótkiego przewodu połączeniowego do montażu, rozbudowy lub serwisowania instalacji oświetleniowej RGBW.

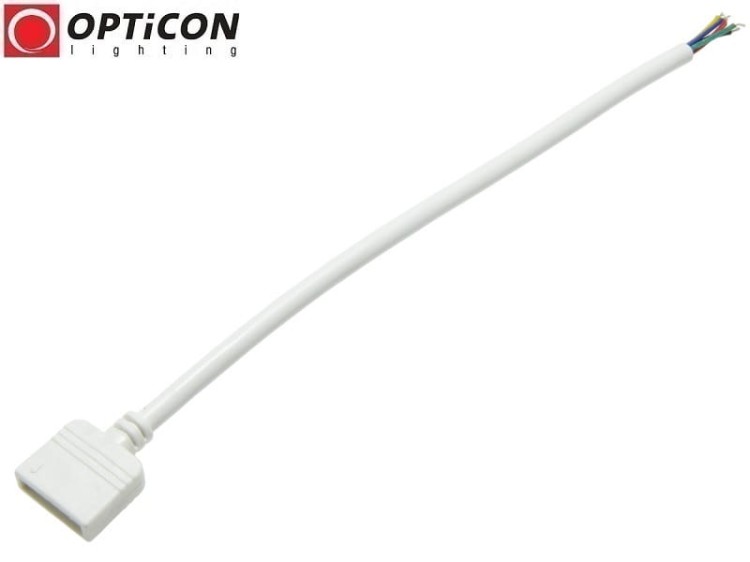

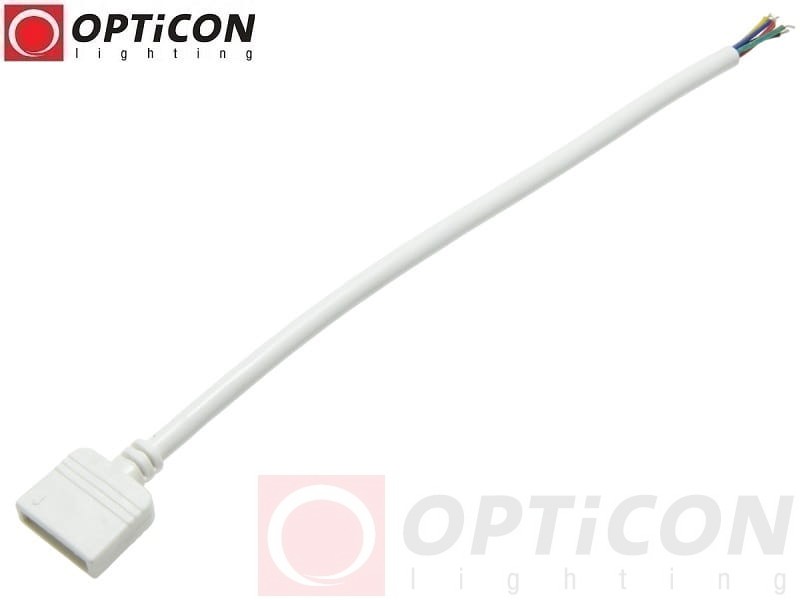

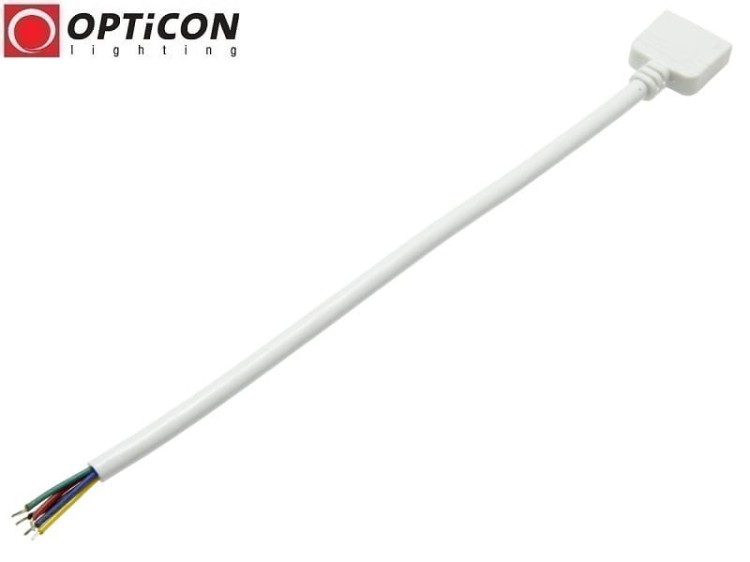

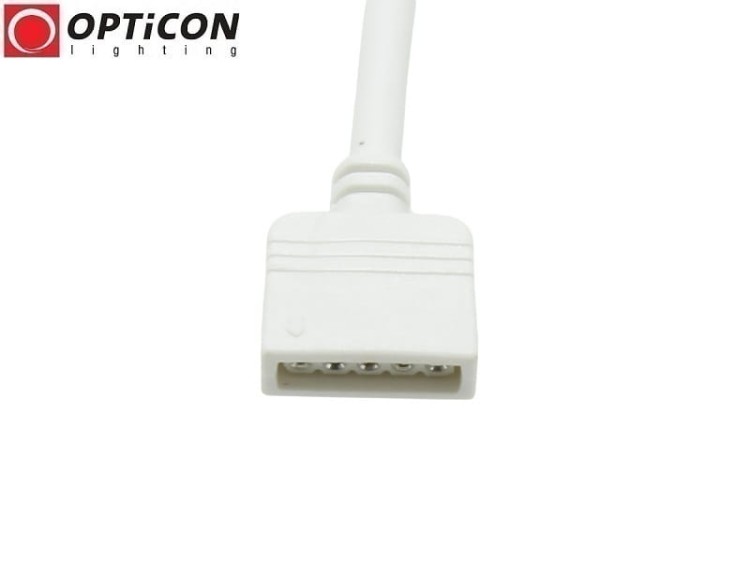

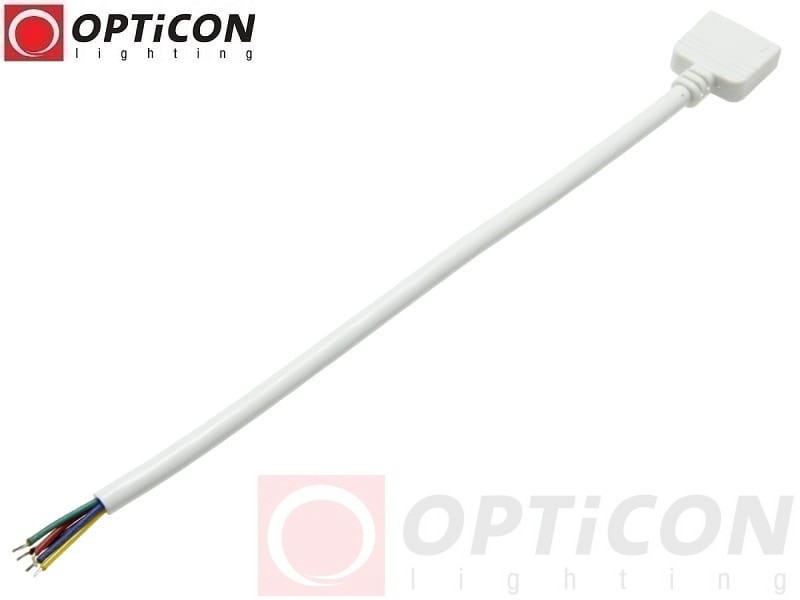

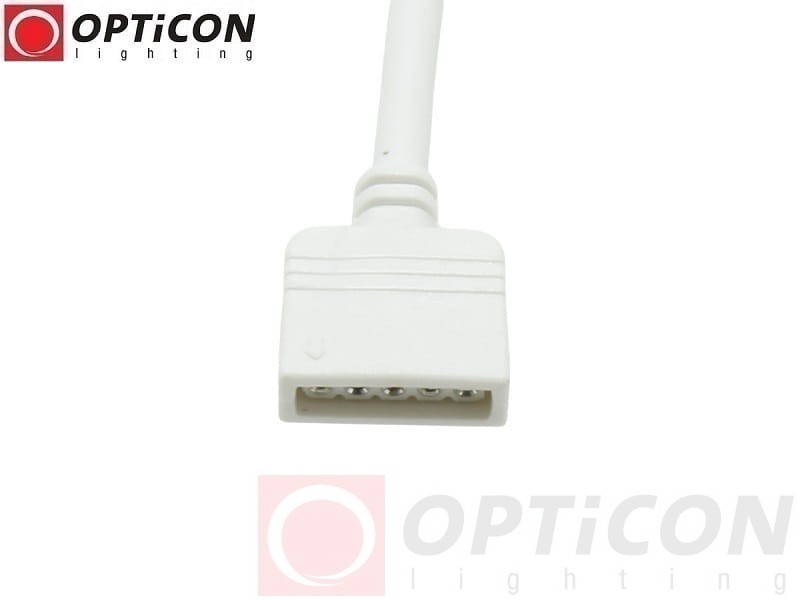

Zdjęcia produktu – konektor LED RGBW 5 PIN żeński z przewodem 15 cm
