Konektor krzyżowy LED RGB 10 mm 4 PIN – rozdzielacz „+” do taśm LED

Rozdzielacz LED RGB 4 PIN – połączenie instalacji w czterech kierunkach

Konektor krzyżowy LED RGB 10 mm 4 PIN to praktyczny rozdzielacz przeznaczony do wykonywania wielokierunkowych połączeń w instalacjach oświetlenia LED RGB. Dzięki konstrukcji w kształcie znaku „+” (krzyża) umożliwia połączenie kompatybilnych akcesoriów RGB w czterech kierunkach oraz tworzenie rozgałęzień pod kątem 90°.

Produkt został wyposażony w cztery gniazda 4 PIN, umożliwiające podłączanie odpowiednich konektorów, przewodów połączeniowych, przedłużaczy i innych akcesoriów stosowanych w systemach wielokolorowego oświetlenia LED RGB.

Rozdzielacz krzyżowy LED RGB jest przeznaczony do współpracy z kompatybilnymi akcesoriami wykorzystywanymi przy taśmach LED RGB o szerokości 10 mm. Umożliwia uporządkowane rozprowadzenie połączeń elektrycznych w kilku kierunkach, bez konieczności wykonywania dodatkowych połączeń lutowanych pomiędzy odpowiednio zakończonymi przewodami.

Konektor sprawdzi się szczególnie podczas montażu rozbudowanych instalacji dekoracyjnych, oświetlenia sufitów podwieszanych, zabudów meblowych, witryn sklepowych oraz systemów oświetlenia architektonicznego.

Kompaktowe wymiary 33 × 33 × 6 mm ułatwiają zastosowanie produktu w miejscach, gdzie ważna jest estetyka i uporządkowane prowadzenie instalacji.

Najważniejsze: konektor „+” LED RGB 10 mm posiada cztery gniazda 4 PIN i umożliwia rozdzielenie kompatybilnej instalacji RGB na kilka kierunków. Produkt służy do łączenia akcesoriów ze zgodnymi wtykami, a nie do bezpośredniego zaciskania na taśmie LED.

Najważniejsze zalety konektora krzyżowego LED RGB 10 mm

• Konstrukcja w kształcie krzyża „+” – umożliwia rozprowadzenie instalacji w czterech kierunkach.
• Cztery gniazda 4 PIN – do podłączania kompatybilnych akcesoriów RGB.
• Rozgałęzienia pod kątem 90° – ułatwiają prowadzenie połączeń w narożnikach i rozbudowanych instalacjach.
• Kompatybilność z systemami RGB 10 mm – do akcesoriów stosowanych z wielokolorowymi taśmami LED o szerokości 10 mm.
• Montaż wtykowy – szybkie podłączanie odpowiednich konektorów bez lutowania.
• Rozbudowa instalacji RGB – możliwość wykonania dodatkowych odnóg oświetlenia.
• Cztery tory elektryczne – do połączenia wspólnego zasilania i trzech kanałów RGB.
• Łatwiejszy serwis – możliwość rozłączania kompatybilnych elementów instalacji.
• Kompaktowa obudowa – wymiary 33 × 33 × 6 mm.
• Szerokie zastosowanie – oświetlenie meblowe, sufitowe, dekoracyjne i architektoniczne.

Konektor LED RGB „+” – jak działa rozgałęzienie krzyżowe?

Rozdzielacz LED RGB w kształcie krzyża umożliwia połączenie czterech kompatybilnych elementów instalacji poprzez gniazda rozmieszczone na czterech ramionach konektora.

Przykładowo jedno ramię może zostać wykorzystane do doprowadzenia połączenia od sterownika RGB, natomiast pozostałe do podłączenia kolejnych odcinków oświetlenia za pomocą odpowiednich przewodów i konektorów.

Dzięki takiemu rozwiązaniu możliwe jest wykonanie:

• Rozgałęzienia krzyżowego „+” – połączenie instalacji w czterech kierunkach.
• Rozgałęzienia typu T – wykorzystanie trzech ramion konektora.
• Połączenia narożnego 90° – wykorzystanie dwóch sąsiednich ramion.
• Połączenia przelotowego – wykorzystanie dwóch przeciwległych ramion.

Nie wszystkie gniazda muszą być wykorzystywane jednocześnie. Nieużywane złącza należy odpowiednio zabezpieczyć przed przypadkowym kontaktem z elementami przewodzącymi.

Ważne: Rozdzielacz nie jest sterownikiem LED i nie zapewnia niezależnego sterowania poszczególnymi odnogami. W typowej instalacji analogowej RGB wszystkie podłączone odcinki otrzymują wspólne sygnały sterujące kolorami.

Cztery gniazda 4 PIN – kompatybilność z akcesoriami LED RGB

Oferowany konektor krzyżowy RGB 4 PIN jest przeznaczony do współpracy z kompatybilnymi akcesoriami posiadającymi odpowiednie wtyki czteropinowe.

Może być stosowany z:

• przewodami połączeniowymi LED RGB zakończonymi odpowiednimi wtykami 4 PIN;
• przedłużaczami RGB z kompatybilnymi złączami;
• konektorami do taśm LED RGB 10 mm wyposażonymi w odpowiednie wyprowadzenia;
• sterownikami RGB podłączanymi za pomocą zgodnych przewodów lub adapterów;
• innymi akcesoriami do analogowych instalacji RGB z kompatybilnym układem czterech pinów.

Uwaga: Szerokość taśmy LED 10 mm odnosi się do systemu oświetleniowego i współpracujących akcesoriów. Sam rozdzielacz posiada gniazda 4 PIN i nie jest przeznaczony do bezpośredniego wsuwania końcówek taśm LED.

Jakie sygnały przekazuje rozdzielacz LED RGB 4 PIN?

W typowych analogowych instalacjach taśm LED RGB stosowane są cztery tory elektryczne:

• V+ (+) – wspólny dodatni tor zasilania.
• R (Red) – kanał koloru czerwonego.
• G (Green) – kanał koloru zielonego.
• B (Blue) – kanał koloru niebieskiego.

Konektor krzyżowy umożliwia rozprowadzenie odpowiadających sobie połączeń elektrycznych do kilku odnóg instalacji.

Po podłączeniu do jednego sterownika RGB kompatybilne odcinki taśm LED mogą pracować synchronicznie, wyświetlając te same kolory i efekty świetlne.

Wskazówka montażowa: Przed podłączeniem należy sprawdzić oznaczenia V+, R, G i B oraz kolejność pinów we wszystkich akcesoriach. Złącza 4 PIN różnych producentów nie zawsze mają identyczny układ wyprowadzeń.

Dlaczego warto zastosować rozdzielacz krzyżowy LED RGB?

Podczas wykonywania rozbudowanych instalacji wielokolorowych taśm LED często konieczne jest rozprowadzenie przewodów i połączeń w kilku kierunkach.

Bez odpowiedniego rozdzielacza może to wymagać przygotowywania dodatkowych przewodów, wykonywania połączeń lutowanych i stosowania większej liczby akcesoriów.

Konektor „+” LED RGB 4 PIN ułatwia organizację takiej instalacji, umożliwiając połączenie kompatybilnych elementów w jednym punkcie.

Najważniejsze korzyści to:

• uporządkowane prowadzenie połączeń RGB;
• możliwość wykonania rozgałęzienia w kilku kierunkach;
• łatwiejsza rozbudowa instalacji;
• brak konieczności lutowania kompatybilnych połączeń wtykowych;
• wygodniejszy dostęp do elementów podczas serwisowania;
• estetyczny montaż w zabudowach i wnękach.

Gdzie stosuje się konektor krzyżowy LED RGB 10 mm?

• Oświetlenie sufitów podwieszanych – rozprowadzanie połączeń RGB w kilku kierunkach.
• Podświetlenie zabudów meblowych – wykonywanie dodatkowych odnóg instalacji.
• Oświetlenie regałów i półek – rozdzielenie połączeń do kilku sekcji.
• Podświetlenie wnęk dekoracyjnych – prowadzenie instalacji pod kątem prostym.
• Witryny sklepowe i gabloty – rozbudowane systemy wielokolorowego oświetlenia.
• Oświetlenie ekspozycyjne – łączenie kilku odcinków taśm LED RGB.
• Hotele i restauracje – instalacje oświetlenia nastrojowego.
• Lokale usługowe i sklepy – wielokierunkowe instalacje dekoracyjne.
• Oświetlenie architektoniczne – rozdzielanie kompatybilnych połączeń RGB.
• Modernizacja instalacji LED – rozbudowa istniejących systemów o kolejne odcinki oświetlenia.

Instrukcja montażu – jak podłączyć konektor LED RGB „+” 4 PIN?

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie znajduje się pod napięciem.
2. Sprawdź kompatybilność. Podłączane akcesoria powinny posiadać odpowiednie wtyki 4 PIN.
3. Sprawdź układ wyprowadzeń. Upewnij się, że oznaczenia V+, R, G i B odpowiadają sobie we wszystkich elementach.
4. Wybierz sposób rozgałęzienia. Zdecyduj, czy instalacja ma być prowadzona w dwóch, trzech czy czterech kierunkach.
5. Podłącz pierwszy element. Wsuń kompatybilny wtyk do jednego z gniazd konektora.
6. Podłącz kolejne elementy. Wykorzystaj pozostałe gniazda zgodnie z zaplanowanym układem instalacji.
7. Sprawdź połączenia. Upewnij się, że wszystkie wtyki są prawidłowo osadzone, a piny nie zostały wygięte.
8. Sprawdź obciążenie. Zweryfikuj, czy sumaryczny pobór prądu podłączonych taśm nie przekracza dopuszczalnych parametrów rozdzielacza i pozostałych elementów instalacji.
9. Zabezpiecz złącza. Zapewnij odpowiednią izolację i ochronę mechaniczną, szczególnie w miejscach narażonych na przypadkowy kontakt z metalowymi elementami.
10. Podłącz zasilanie. Sprawdź działanie wszystkich podłączonych odcinków taśm LED RGB.

Ważne: Rozdzielacz nie zwiększa mocy sterownika ani wydajności zasilacza. Podczas podłączania kilku odcinków taśmy LED należy uwzględnić łączne obciążenie wszystkich kanałów oraz dopuszczalne parametry elektryczne całej instalacji.

Wymiary konektora krzyżowego LED RGB – 33 × 33 × 6 mm

Konektor posiada kompaktową obudowę w kształcie krzyża o wymiarach:

• Długość: 33 mm.
• Szerokość: 33 mm.
• Wysokość: 6 mm.

Niewielka wysokość ułatwia montaż w odpowiednio przygotowanych przestrzeniach instalacyjnych, zabudowach meblowych i wnękach dekoracyjnych.

Uwaga: Przed montażem należy sprawdzić ilość dostępnego miejsca, uwzględniając również wymiary podłączanych wtyków oraz promień gięcia przewodów.

Dane techniczne – konektor rozdzielacz LED RGB 4 PIN

Na co zwrócić uwagę przed zakupem?

• Rodzaj oświetlenia: produkt przeznaczony jest do kompatybilnych instalacji LED RGB.
• Typ złącza: cztery gniazda 4 PIN.
• Rodzaj podłączanych akcesoriów: wymagane są odpowiednie wtyki 4 PIN.
• Układ pinów: należy sprawdzić zgodność oznaczeń V+, R, G i B.
• Parametry elektryczne: należy uwzględnić dopuszczalne napięcie i obciążenie wszystkich elementów instalacji.
• Wymiary: 33 × 33 × 6 mm.
• Sposób zastosowania: konektor służy do rozdzielania połączeń pomiędzy akcesoriami, a nie do bezpośredniego zaciskania na taśmie LED.

Najczęściej zadawane pytania – FAQ

Do czego służy konektor krzyżowy LED RGB?

Konektor umożliwia rozdzielenie kompatybilnej instalacji LED RGB na kilka kierunków za pomocą czterech gniazd 4 PIN.

Czy konektor pasuje do taśm LED RGB 10 mm?

Tak. Produkt jest przeznaczony do współpracy z kompatybilnymi akcesoriami stosowanymi w instalacjach wielokolorowych taśm LED RGB o szerokości 10 mm.

Czy można podłączyć cztery odcinki taśmy LED RGB?

Tak, za pośrednictwem odpowiednich przewodów i konektorów 4 PIN, pod warunkiem zachowania zgodności elektrycznej i dopuszczalnego obciążenia całej instalacji.

Czy konektor umożliwia wykonanie rozgałęzienia typu T?

Tak. Wykorzystanie trzech ramion konektora umożliwia wykonanie połączenia w kształcie litery T.

Czy konektor można wykorzystać jako łącznik narożny 90°?

Tak. Wykorzystując dwa sąsiednie gniazda, można wykonać połączenie zmieniające kierunek instalacji pod kątem prostym.

Czy montaż wymaga lutowania?

Nie, jeżeli współpracujące elementy są wyposażone w odpowiednie wtyki 4 PIN. Przygotowanie innych elementów instalacji może wymagać osobnych czynności montażowych.

Czy konektor można podłączyć bezpośrednio do taśmy LED?

Nie. Produkt posiada gniazda 4 PIN i służy do łączenia kompatybilnych akcesoriów. Do bezpośredniego podłączenia taśmy LED należy zastosować odpowiedni konektor lub przewód połączeniowy.

Czy rozdzielacz umożliwia niezależne sterowanie każdą odnogą?

Nie. Konektor jest pasywnym elementem połączeniowym. W typowej instalacji analogowej RGB wszystkie podłączone odcinki są sterowane wspólnie.

Czy konektor pasuje do taśm LED RGBW?

Nie. Typowe taśmy LED RGBW wymagają pięciu torów elektrycznych i odpowiednich złączy 5 PIN.

Czy konektor pasuje do taśm LED jednokolorowych?

Produkt jest przeznaczony do instalacji RGB 4 PIN. Standardowe jednokolorowe taśmy LED wykorzystują zazwyczaj złącza 2 PIN.

Jakie są wymiary konektora?

Wymiary produktu wynoszą 33 × 33 × 6 mm.

Zawartość zestawu

• 1 × konektor krzyżowy „+” LED RGB 10 mm – rozdzielacz z czterema gniazdami 4 PIN.

Taśmy LED, sterownik, zasilacz, przewody oraz pozostałe akcesoria nie stanowią części zestawu.

Konektor krzyżowy LED RGB 4 PIN – wygodna rozbudowa oświetlenia

Rozdzielacz krzyżowy LED RGB 10 mm 4 PIN to praktyczne rozwiązanie do tworzenia wielokierunkowych połączeń w instalacjach oświetlenia dekoracyjnego.

Dzięki czterem gniazdom 4 PIN umożliwia podłączanie kompatybilnych przewodów i konektorów, wykonywanie rozgałęzień typu T, połączeń narożnych 90° oraz pełnych połączeń krzyżowych.

Wybierz konektor LED RGB „+”, jeśli potrzebujesz wygodnego sposobu na uporządkowanie i rozbudowę wielokolorowej instalacji oświetleniowej.

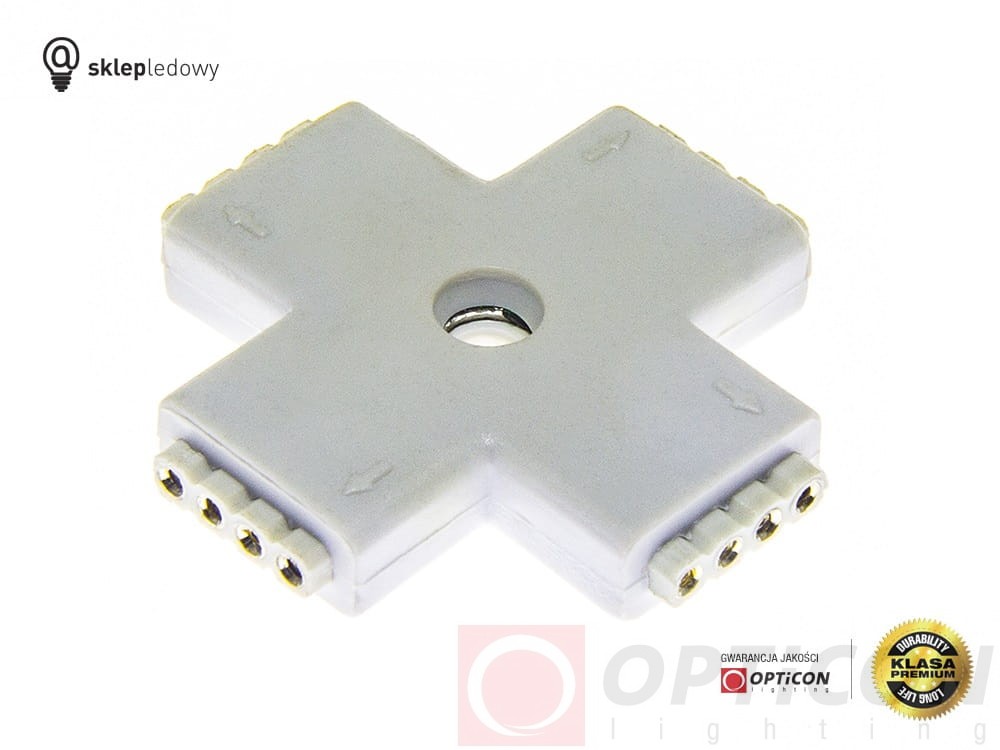

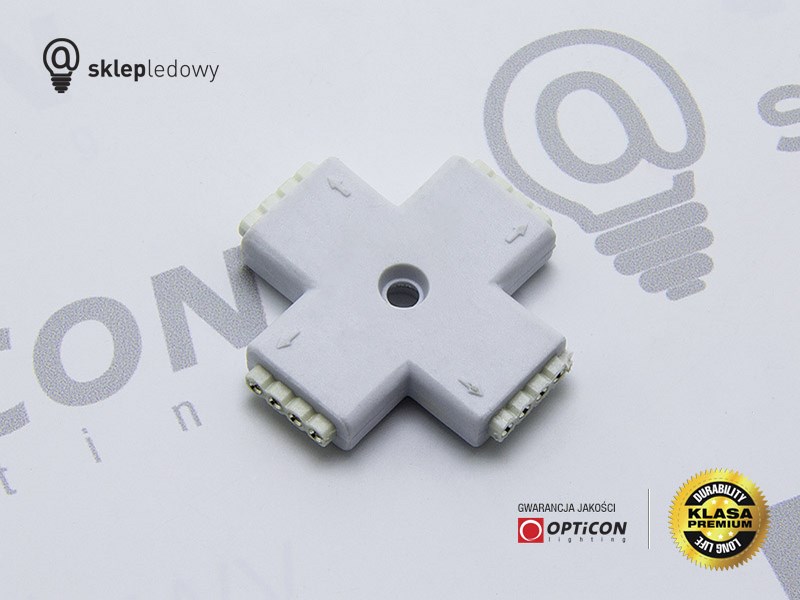

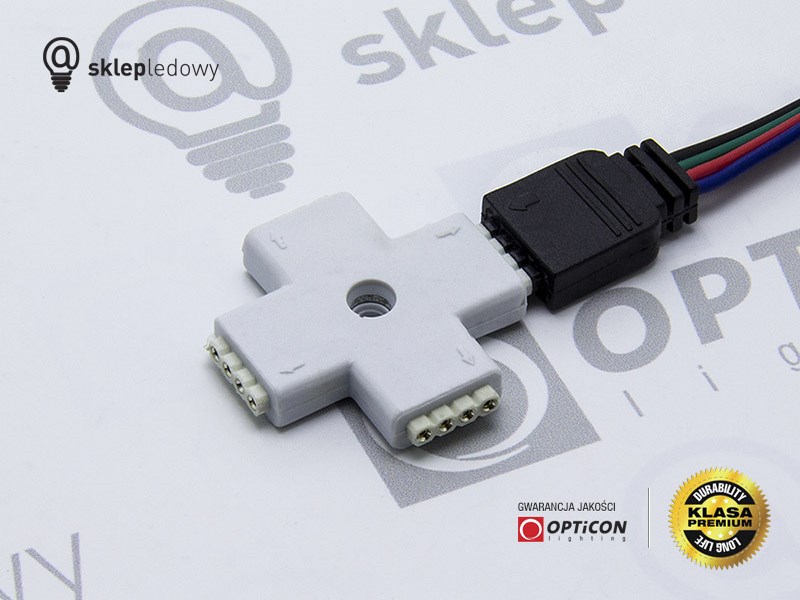

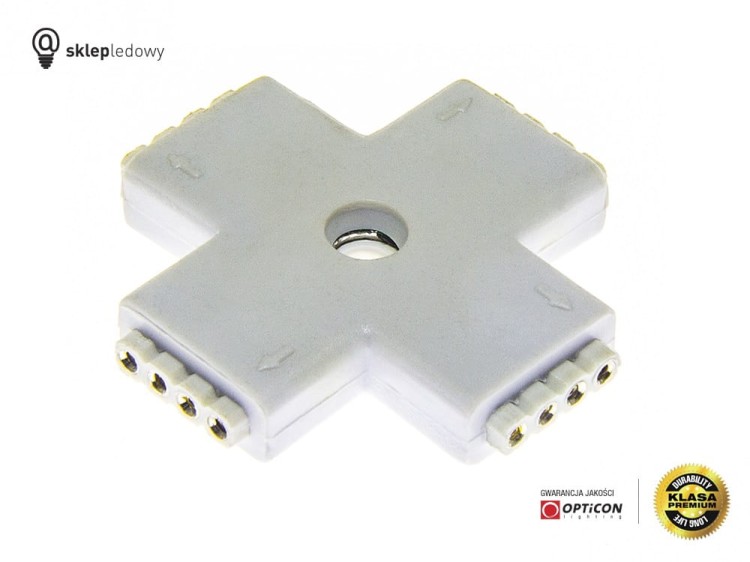

Zdjęcia produktu – konektor krzyżowy LED RGB 10 mm 4 PIN
