Konektor szybkozłączka taśma-przewód do taśm LED SMD 8 mm 2 PIN – złączka bez lutowania

Szybkozłączka LED SMD 8 mm – podłączenie taśmy LED do przewodu bez lutowania

Konektor szybkozłączka zaciskowa taśma-przewód do taśm LED SMD 8 mm 2 PIN to praktyczne akcesorium montażowe umożliwiające szybkie i wygodne połączenie jednokolorowej taśmy LED z dwużyłowym przewodem zasilającym bez konieczności lutowania. Dzięki zastosowaniu mechanizmu zaciskowego wykonanie połączenia nie wymaga lutownicy, cyny ani topnika.

Produkt został zaprojektowany do jednokolorowych taśm LED SMD o szerokości 8 mm, wyposażonych w dwa pola kontaktowe odpowiadające biegunom dodatniemu (+) i ujemnemu (-). Złączka umożliwia podłączenie odpowiednio dobranego przewodu do taśmy LED, zapewniając kontakt elektryczny poprzez metalowe styki zaciskowe.

Konektor typu taśma-przewód doskonale sprawdza się podczas podłączania taśm LED do zasilaczy, sterowników i innych kompatybilnych elementów instalacji oświetleniowej. Jest szczególnie przydatny w miejscach, w których tradycyjne lutowanie przewodów byłoby niewygodne lub czasochłonne.

Miniaturowe wymiary 16 x 10,5 x 4,5 mm pozwalają na montaż złączki w miejscach o ograniczonej przestrzeni, między innymi w zabudowach meblowych oraz odpowiednio dobranych profilach aluminiowych LED.

Konektor przeznaczony jest do instalacji niskonapięciowych o maksymalnym napięciu 36V DC i maksymalnym prądzie 3 A. Może być stosowany z kompatybilnymi taśmami LED SMD 12V i 24V.

WAŻNE: Szybkozłączka przeznaczona jest do taśm LED SMD. Nie pasuje do taśm LED COB.

Najważniejsze zalety konektora LED SMD 8 mm taśma-przewód

• Do jednokolorowych taśm LED SMD – przeznaczony do kompatybilnych taśm wykonanych w technologii SMD.
• Szerokość taśmy 8 mm – dopasowany do odpowiednich płytek PCB o szerokości 8 mm.
• Złącze 2 PIN – dwa styki elektryczne do połączenia biegunów dodatniego i ujemnego.
• Typ taśma-przewód – umożliwia podłączenie przewodu zasilającego bezpośrednio do taśmy LED.
• Bez lutowania – montaż nie wymaga używania lutownicy ani cyny.
• Mechanizm zaciskowy – szybkie wykonanie połączenia elektrycznego.
• Kompaktowe wymiary – długość 16 mm, szerokość 10,5 mm i wysokość 4,5 mm.
• Estetyczne podłączenie – ogranicza potrzebę wykonywania widocznych połączeń lutowanych.
• Możliwość montażu w profilach LED – po sprawdzeniu wymiarów wewnętrznych profilu.
• Maksymalny prąd 3 A – do odpowiednio dobranych instalacji LED.
• Maksymalne napięcie 36V DC – do kompatybilnych systemów niskonapięciowych.
• Oszczędność czasu – ułatwia montaż większej liczby odcinków oświetlenia LED.
• Praktyczne rozwiązanie serwisowe – przydatny podczas modernizacji i napraw instalacji.
• Szerokie zastosowanie – oświetlenie meblowe, kuchenne, sufitowe, dekoracyjne i ekspozycyjne.

Konektor taśma-przewód – do czego służy?

Szybkozłączka LED 8 mm taśma-przewód służy do wykonania połączenia pomiędzy jednokolorową taśmą LED SMD a odpowiednio dobranym przewodem elektrycznym.

W typowej instalacji oświetleniowej przewód doprowadza napięcie zasilające do taśmy LED. Zastosowanie konektora umożliwia wykonanie tego połączenia bez konieczności lutowania przewodów do pól kontaktowych taśmy.

Rozwiązanie może być stosowane podczas:

• Podłączania taśmy LED do przewodu wychodzącego z zasilacza.
• Podłączania taśmy LED do przewodu prowadzonego od sterownika lub ściemniacza LED.
• Wykonywania połączeń w profilach aluminiowych LED.
• Przedłużania połączenia pomiędzy zasilaczem a taśmą LED.
• Modernizacji istniejącego oświetlenia.
• Wymiany uszkodzonego przewodu przyłączeniowego.
• Wykonywania instalacji LED w meblach i zabudowach dekoracyjnych.

Przykładowy schemat podłączenia

Zasilacz LED 12V lub 24V → przewód dwużyłowy → konektor taśma-przewód 2 PIN → taśma LED SMD 8 mm

Jeżeli instalacja wykorzystuje ściemniacz lub sterownik jednokolorowej taśmy LED, konektor może służyć do podłączenia przewodu wychodzącego z tego urządzenia do taśmy.

Ważne: Złączka nie zastępuje zasilacza LED ani sterownika. Jest elementem połączeniowym, którego zadaniem jest zapewnienie kontaktu elektrycznego pomiędzy przewodem a taśmą LED.

Do jakich taśm LED pasuje szybkozłączka 8 mm 2 PIN?

Oferowany konektor przeznaczony jest do jednokolorowych taśm LED SMD o szerokości 8 mm, wyposażonych w dwa odpowiednio rozmieszczone pola kontaktowe.

Może współpracować z kompatybilnymi modelami:

• Taśmy LED SMD2835 8 mm – jednokolorowe taśmy z dwoma polami przyłączeniowymi.
• Taśmy LED SMD3528 8 mm – modele o odpowiedniej szerokości i konstrukcji.
• Taśmy LED SMD 12V DC – kompatybilne modele jednokolorowe.
• Taśmy LED SMD 24V DC – kompatybilne modele jednokolorowe.
• Taśmy LED SMD białe ciepłe – na przykład 2700K i 3000K.
• Taśmy LED SMD białe neutralne – na przykład 4000K.
• Taśmy LED SMD białe zimne – na przykład 6000K i 6500K.
• Jednokolorowe taśmy LED SMD czerwone, zielone i niebieskie – pod warunkiem zgodności parametrów mechanicznych i elektrycznych.

Uwaga: Przed zakupem należy sprawdzić szerokość płytki PCB, rozmieszczenie pól kontaktowych, grubość taśmy oraz sposób wykonania miejsca cięcia. Sama szerokość 8 mm nie gwarantuje zgodności ze wszystkimi modelami taśm LED.

Ważne – szybkozłączka nie pasuje do taśm LED COB

Oferowany konektor jest przeznaczony do taśm LED SMD i nie jest kompatybilny z taśmami LED COB.

Taśmy LED SMD i COB różnią się budową powierzchni świecącej oraz konstrukcją pól przyłączeniowych.

W taśmach SMD diody LED są montowane jako oddzielne elementy na płytce PCB. Natomiast taśmy COB posiadają wiele struktur LED umieszczonych bezpośrednio na podłożu i pokrytych wspólną warstwą luminoforu.

Ze względu na różnice konstrukcyjne taśmy LED COB wymagają odpowiednio dobranych konektorów przeznaczonych do tej technologii.

Nie należy stosować tego konektora do taśm LED COB, nawet jeśli ich szerokość wynosi 8 mm.

Do podłączania przewodów do taśm COB należy wybrać dedykowaną szybkozłączkę taśma-przewód zgodną z konkretnym modelem taśmy.

Czym różni się konektor taśma-przewód od złączki taśma-taśma?

Podczas montażu oświetlenia LED stosuje się różne rodzaje konektorów, w zależności od sposobu wykonywanego połączenia.

Oferowany produkt jest konektorem typu taśma-przewód. Umożliwia podłączenie przewodu do taśmy LED, a nie bezpośrednie połączenie dwóch taśm w jednej złączce.

Bezlutowe podłączanie taśm LED – dlaczego warto wybrać szybkozłączkę?

Tradycyjne podłączanie przewodów do taśm LED wymaga użycia lutownicy, cyny oraz odpowiedniego przygotowania pól przyłączeniowych.

W przypadku instalacji wykonywanych w profilach aluminiowych, meblach lub trudno dostępnych miejscach lutowanie może być czasochłonne i niewygodne.

Konektor zaciskowy LED SMD 8 mm pozwala wykonać połączenie mechanicznie, bez stosowania wysokiej temperatury.

Oszczędność czasu podczas montażu

Zastosowanie szybkozłączki pozwala skrócić czas potrzebny na podłączenie przewodu do taśmy LED.

Brak konieczności lutowania

Montaż nie wymaga lutownicy ani cyny, co eliminuje ryzyko przegrzania pól kontaktowych podczas lutowania.

Estetyczne wykonanie instalacji

Niewielka obudowa konektora umożliwia wykonanie uporządkowanego połączenia pomiędzy przewodem a taśmą LED.

Wygodne podłączanie zasilania

Złączka umożliwia szybkie doprowadzenie zasilania do jednokolorowej taśmy LED SMD.

Praktyczne rozwiązanie serwisowe

Konektor może być wykorzystywany podczas modernizacji lub naprawy instalacji oświetleniowych, jeśli wymagane jest ponowne podłączenie przewodu do taśmy LED.

Miniaturowy konektor LED 8 mm – montaż w profilach aluminiowych

Oferowana szybkozłączka posiada kompaktowe wymiary:

• Długość: 16 mm.
• Szerokość: 10,5 mm.
• Wysokość: 4,5 mm.

Dzięki niewielkiej wysokości 4,5 mm konektor może być stosowany w wielu profilach aluminiowych LED, pod warunkiem zapewnienia odpowiedniej przestrzeni montażowej.

Produkt może sprawdzić się w:

• Profilach LED nawierzchniowych.
• Profilach LED wpuszczanych.
• Profilach LED meblowych.
• Profilach LED stosowanych w zabudowach dekoracyjnych.
• Profilach LED do oświetlenia półek i witryn.

Ważne: Szerokość zewnętrzna konektora wynosi 10,5 mm. Przed montażem należy sprawdzić wymiary wewnętrzne profilu, dostępną wysokość oraz możliwość prawidłowego założenia klosza.

Zastosowanie konektora taśma-przewód LED SMD 8 mm

Podłączenie taśmy LED do zasilacza

Szybkozłączka umożliwia połączenie przewodu wychodzącego z odpowiednio dobranego zasilacza LED z jednokolorową taśmą LED SMD.

Oświetlenie mebli kuchennych

Produkt sprawdza się podczas podłączania taśm LED montowanych pod szafkami kuchennymi, w zabudowach meblowych i przy blatach roboczych.

Oświetlenie szaf i garderób

Konektor może być wykorzystywany do podłączania przewodów zasilających do taśm LED stosowanych w szafach, garderobach i półkach.

Oświetlenie sufitów podwieszanych

Umożliwia wygodne podłączanie taśm LED SMD wykorzystywanych w dekoracyjnych instalacjach sufitowych.

Oświetlenie schodów i korytarzy

Może służyć do podłączania przewodów do taśm LED zamontowanych w oświetleniu stopni, podstopnic i ciągów komunikacyjnych.

Podświetlenie witryn sklepowych

Sprawdza się podczas montażu oświetlenia ekspozycyjnego w witrynach, gablotach i regałach.

Oświetlenie dekoracyjne

Konektor może być wykorzystywany w instalacjach podświetlenia wnęk, półek, elementów wyposażenia wnętrz i zabudów dekoracyjnych.

Instalacje LED w kamperach i przyczepach

Może być stosowany w odpowiednio dobranych i zabezpieczonych instalacjach niskonapięciowych, z uwzględnieniem warunków eksploatacji.

Jak dobrać przewód do konektora LED SMD 8 mm?

Do wykonania połączenia należy zastosować przewód dwużyłowy odpowiedni do konstrukcji zacisku i obciążenia elektrycznego instalacji.

Przed montażem należy sprawdzić:

• Liczbę żył: dwie żyły do połączenia biegunów dodatniego i ujemnego.
• Wymiary przewodu: muszą odpowiadać konstrukcji zacisku konektora.
• Przekrój przewodu: dobrany do poboru prądu i długości instalacji.
• Rodzaj przewodnika: zgodny z wymaganiami mechanizmu zaciskowego.
• Rodzaj izolacji: odpowiedni do warunków montażu.
• Napięcie instalacji: zgodne z wymaganiami taśmy LED i zasilacza.

Ważne: Nie należy stosować przewodów o zbyt dużej średnicy ani wciskać ich na siłę do zacisku. Zakres dopuszczalnych przekrojów przewodów należy potwierdzić w specyfikacji konektora.

Maksymalny prąd 3 A – jaką moc taśmy LED można podłączyć?

Konektor posiada maksymalny prąd znamionowy 3 A oraz maksymalne napięcie 36V DC.

Podczas projektowania instalacji należy uwzględnić całkowity pobór prądu taśmy LED zasilanej przez szybkozłączkę.

Przykładowa moc przy napięciu 12V DC

Przy napięciu 12V DC i prądzie 3 A:

12V x 3 A = 36 W

Przykładowa moc przy napięciu 24V DC

Przy napięciu 24V DC i prądzie 3 A:

24V x 3 A = 72 W

Podane wartości są teoretycznym wynikiem obliczenia mocy elektrycznej i nie oznaczają automatycznie możliwości zasilania dowolnej taśmy LED o takiej mocy.

Należy uwzględnić również dopuszczalne obciążenie ścieżek taśmy LED, przekrój przewodu, długość instalacji, spadki napięcia i warunki pracy.

Nie należy przekraczać maksymalnego prądu 3 A ani napięcia 36V DC.

Jak zamontować konektor taśma-przewód LED SMD 8 mm?

Montaż szybkozłączki odbywa się bez lutowania i nie wymaga specjalistycznych narzędzi.

1. Odłącz zasilanie instalacji LED. Przed rozpoczęciem pracy upewnij się, że instalacja nie znajduje się pod napięciem.
2. Sprawdź rodzaj taśmy. Upewnij się, że jest to jednokolorowa taśma LED SMD o szerokości 8 mm i dwóch polach kontaktowych.
3. Przygotuj końcówkę taśmy. Odetnij ją wyłącznie w miejscu oznaczonym przez producenta jako punkt cięcia.
4. Sprawdź pola kontaktowe. Powinny być czyste, nieuszkodzone i dostępne dla metalowych styków konektora.
5. Otwórz zatrzask konektora. Zrób to ostrożnie, aby nie uszkodzić mechanizmu.
6. Wsuń taśmę LED. Umieść ją w konektorze tak, aby pola kontaktowe znajdowały się w odpowiednim położeniu względem styków.
7. Przygotuj przewód zasilający. Postępuj zgodnie z wymaganiami konstrukcji zacisku przewodowego.
8. Umieść przewody w zacisku. Zwróć uwagę na prawidłową biegunowość (+ i -).
9. Zamknij zatrzask. Upewnij się, że taśma i przewody zostały prawidłowo zamocowane.
10. Sprawdź połączenie. Skontroluj ułożenie taśmy, przewodów oraz zamknięcie mechanizmu.
11. Włącz zasilanie. Sprawdź, czy taśma LED świeci prawidłowo.

Wskazówka: Jeśli taśma LED nie świeci, odłącz zasilanie i sprawdź biegunowość, położenie pól kontaktowych oraz prawidłowe zamocowanie przewodów.

Czy konektor pasuje do hermetycznych taśm LED IP65?

Oferowana szybkozłączka jest przeznaczona do kompatybilnych taśm LED SMD, których płytkę PCB i pola kontaktowe można prawidłowo umieścić w mechanizmie zaciskowym.

W przypadku taśm hermetycznych pokrytych silikonem lub inną warstwą ochronną montaż może być utrudniony albo niemożliwy ze względu na zwiększoną grubość taśmy i osłonięte pola kontaktowe.

Do hermetycznych taśm LED IP65 zaleca się stosowanie dedykowanych konektorów przeznaczonych do taśm z powłoką ochronną.

Uwaga: Sam konektor nie posiada potwierdzonej klasy szczelności. W instalacjach narażonych na wilgoć połączenie należy odpowiednio zabezpieczyć.

Dane techniczne – konektor szybkozłączka LED SMD 8 mm taśma-przewód

Najczęściej zadawane pytania – FAQ

Czy szybkozłączka pasuje do taśm LED SMD 8 mm?

Tak. Produkt jest przeznaczony do kompatybilnych jednokolorowych taśm LED SMD o szerokości 8 mm i dwóch polach kontaktowych.

Czy konektor pasuje do taśm LED COB?

Nie. Oferowana szybkozłączka nie pasuje do taśm LED COB. Do takich taśm należy zastosować dedykowany konektor zgodny z ich konstrukcją.

Czy złączka służy do podłączenia przewodu do taśmy LED?

Tak. Jest to konektor typu taśma-przewód, przeznaczony do wykonania połączenia pomiędzy jednokolorową taśmą LED SMD a odpowiednio dobranym przewodem zasilającym.

Czy do montażu potrzebna jest lutownica?

Nie. Połączenie wykonuje się mechanicznie za pomocą metalowych styków i mechanizmu zaciskowego.

Czy konektor pasuje do taśm LED 12V?

Tak. Może być stosowany z kompatybilnymi jednokolorowymi taśmami LED SMD 12V DC.

Czy konektor pasuje do taśm LED 24V?

Tak. Może współpracować z odpowiednio dobranymi taśmami LED SMD 24V DC.

Jaki jest maksymalny prąd konektora?

Maksymalny prąd wynosi 3 A.

Jakie jest maksymalne napięcie złączki?

Maksymalne napięcie wynosi 36V DC.

Czy konektor zmieści się w profilu aluminiowym?

Może zmieścić się w wielu odpowiednio dobranych profilach LED. Należy sprawdzić wymiary wewnętrzne profilu, ponieważ konektor ma 10,5 mm szerokości i 4,5 mm wysokości.

Czy złączka pasuje do taśm LED SMD2835?

Tak, do kompatybilnych jednokolorowych taśm SMD2835 o szerokości 8 mm i odpowiednio rozmieszczonych polach kontaktowych.

Czy szybkozłączka pasuje do taśm RGB?

Nie. Standardowe taśmy RGB wymagają czterech połączeń, a oferowany konektor posiada dwa styki.

Czy złączka pasuje do taśm CCT?

Nie do typowych taśm CCT wymagających trzech połączeń. Produkt przeznaczony jest do jednokolorowych taśm LED SMD 2 PIN.

Czy konektor pasuje do taśm LED IP65?

Nie jest przeznaczony do wszystkich taśm hermetycznych. Do taśm z powłoką ochronną zaleca się stosowanie dedykowanych konektorów LED IP65.

Czy konektor można wykorzystać do naprawy instalacji LED?

Tak. Może być stosowany podczas wymiany przewodu przyłączeniowego lub ponownego podłączania sprawnej taśmy LED SMD.

Czy można podłączyć przewód bez lutowania?

Tak. Konstrukcja konektora umożliwia wykonanie połączenia zaciskowego, bez używania lutownicy.

Jakie są wymiary konektora?

Wymiary wynoszą 16 x 10,5 x 4,5 mm.

Ile sztuk znajduje się w zestawie?

Oferta obejmuje 1 sztukę konektora taśma-przewód LED SMD 8 mm 2 PIN.

Taśma LED, przewód zasilający i zasilacz nie stanowią elementów zestawu.

Dlaczego warto wybrać konektor taśma-przewód do taśm LED SMD 8 mm?

Konektor szybkozłączka LED SMD 8 mm 2 PIN to wygodne rozwiązanie do wykonywania połączeń pomiędzy jednokolorową taśmą LED a przewodem zasilającym.

Mechanizm zaciskowy pozwala skrócić czas montażu, a kompaktowe wymiary 16 x 10,5 x 4,5 mm ułatwiają instalację w meblach, zabudowach dekoracyjnych i odpowiednio dobranych profilach aluminiowych LED.

Produkt sprawdza się zarówno podczas wykonywania nowych instalacji oświetleniowych, jak i modernizacji lub naprawy istniejących systemów LED.

Wybierz szybkozłączkę taśma-przewód LED SMD 8 mm 2 PIN, jeśli potrzebujesz prostego i estetycznego sposobu na podłączenie przewodu do jednokolorowej taśmy LED bez lutowania.

Przypomnienie: produkt przeznaczony jest do taśm LED SMD. Nie pasuje do taśm LED COB.

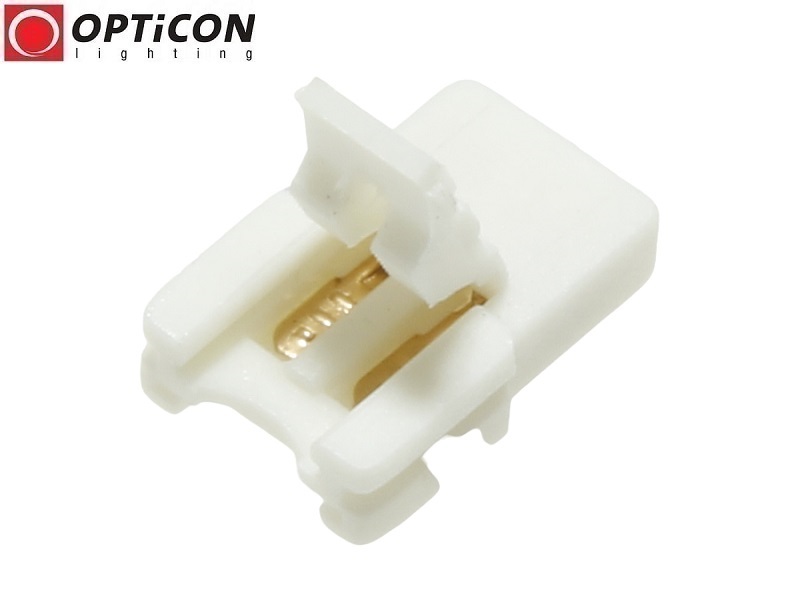

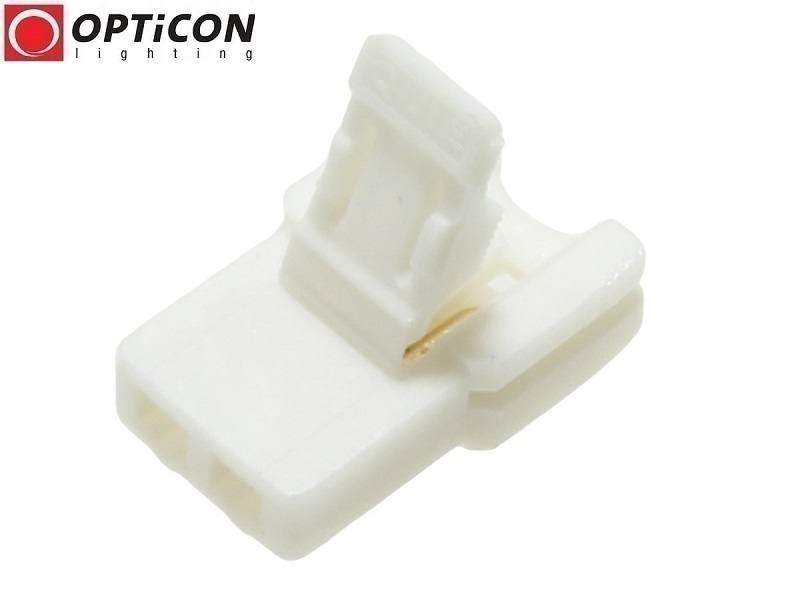

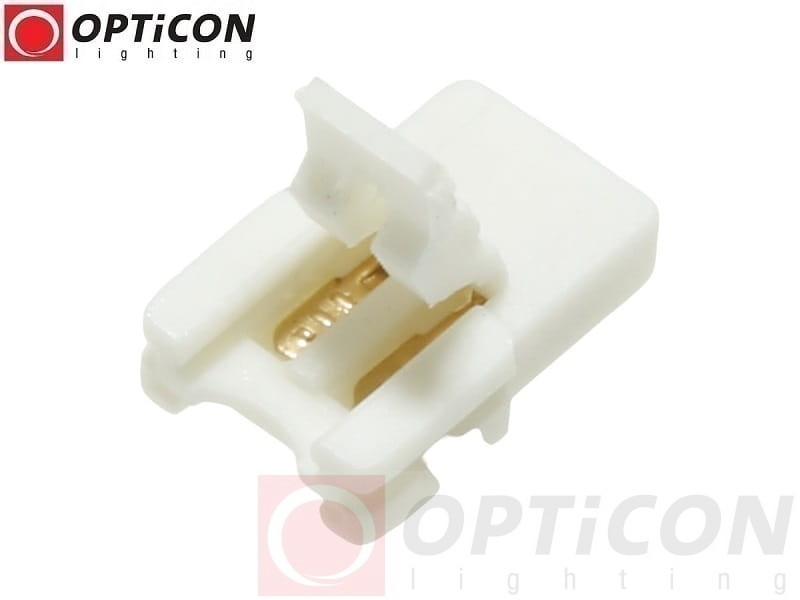

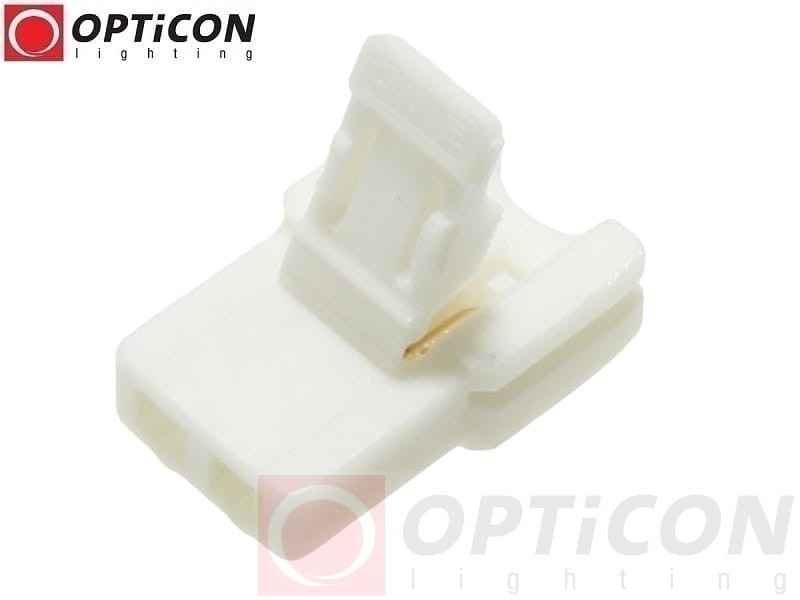

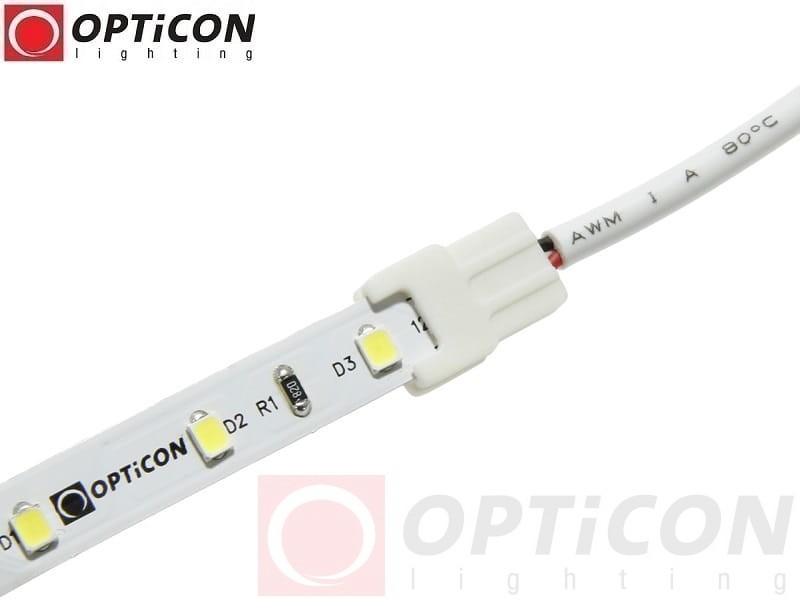

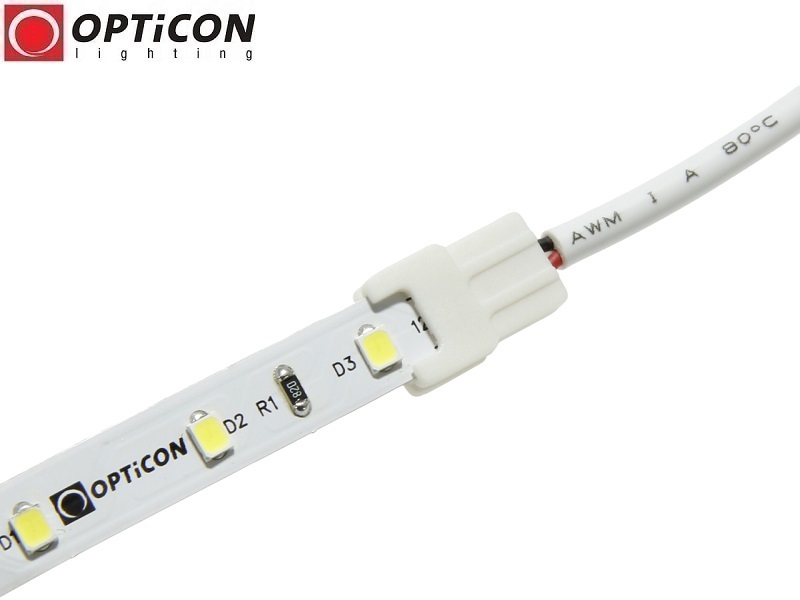

Zdjęcia produktu – konektor LED SMD 8 mm taśma-przewód
