Bezprzewodowy Włącznik Światła 230V MiBoxer – Nadajnik PUSH 3 Strefy RF 2,4GHz + Przełącznik SWR 10A

MiBoxer PUSH 3-Zone + SWR – bezprzewodowy włącznik światła do dowolnego przycisku dzwonkowego

Bezprzewodowy zestaw sterowania oświetleniem Mi-Light / MiBoxer PUSH 3-Zone + SWR to nowoczesne rozwiązanie umożliwiające zdalne włączanie i wyłączanie lamp oraz innych odpowiednio dobranych urządzeń elektrycznych zasilanych napięciem 230V AC. Zestaw składa się z 3-strefowego nadajnika radiowego PUSH RF 2,4GHz oraz przełącznika elektrycznego MiBoxer SWR 230V AC 10A.

Największą zaletą zestawu jest możliwość wykorzystania standardowego przycisku dzwonkowego (monostabilnego) jako bezprzewodowego włącznika światła. Dzięki temu można zastosować przyciski popularnych producentów osprzętu elektrycznego, takich jak Legrand, Ospel, Kontakt-Simon, Karlik, Viko i wielu innych, zachowując jednolity wygląd włączników w całym domu, mieszkaniu lub biurze.

Nadajnik radiowy ma kompaktowe wymiary 39 × 31 × 11 mm i jest zasilany baterią CR2032 3V. Można go umieścić w odpowiednio przygotowanej puszce instalacyjnej za przyciskiem dzwonkowym. Po naciśnięciu przycisku nadajnik wysyła polecenie radiowe do odbiornika MiBoxer SWR, który włącza lub wyłącza podłączony obwód elektryczny.

Nie trzeba prowadzić przewodów sterujących pomiędzy przyciskiem a odbiornikiem. Komunikacja odbywa się bezprzewodowo w technologii RF 2,4GHz, z deklarowanym zasięgiem nadajnika do 30 metrów.

Dodatkową zaletą jest obsługa 3 niezależnych stref sterowania. Pozwala to wykorzystać jeden nadajnik do sterowania maksymalnie trzema grupami urządzeń, po zastosowaniu odpowiedniej liczby kompatybilnych przełączników SWR.

Najważniejsze zalety zestawu MiBoxer PUSH 3-Zone + SWR

• Bezprzewodowe sterowanie oświetleniem 230V AC – wygodne włączanie i wyłączanie lamp.
• Możliwość zastosowania zwykłego przycisku dzwonkowego – bez konieczności kupowania specjalnego panelu radiowego.
• Kompatybilność z osprzętem wielu producentów – Legrand, Ospel, Simon, Karlik, Viko i inne serie wyposażone w odpowiednie styki chwilowe.
• Obsługa 1, 2 lub 3 stref – możliwość niezależnego sterowania trzema grupami oświetlenia.
• Komunikacja RF 2,4GHz – bezprzewodowe przesyłanie poleceń.
• Zasięg nadajnika do 30 metrów – zależnie od warunków otoczenia.
• Zasilanie bateryjne CR2032 3V – brak konieczności doprowadzania 230V do nadajnika.
• Kompaktowy nadajnik 39 × 31 × 11 mm – możliwość montażu za przyciskiem ściennym.
• Przełącznik MiBoxer SWR 230V AC 10A – sterowanie odpowiednio dobranymi urządzeniami elektrycznymi.
• Możliwość rozbudowy – dodawanie kolejnych kompatybilnych przełączników SWR.
• Wiele odbiorników w jednej strefie – grupowe sterowanie oświetleniem.
• Brak konieczności prowadzenia przewodów sterujących – praktyczne rozwiązanie do modernizacji instalacji.
• Bez WiFi i Internetu – bezpośrednia komunikacja radiowa między nadajnikiem a odbiornikiem.

Zawartość zestawu – nadajnik PUSH i przełącznik SWR

W skład zestawu wchodzą dwa elementy systemu Mi-Light / MiBoxer:

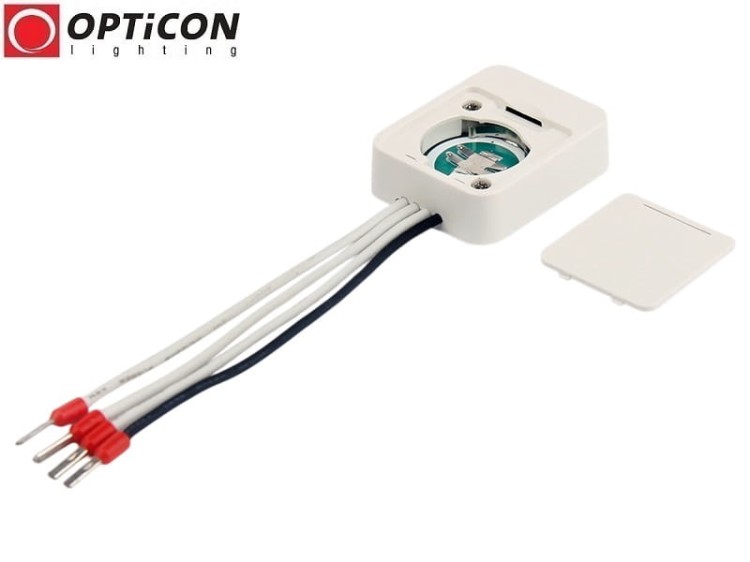

1. 1 × Bezprzewodowy nadajnik Mi-Light PUSH 3-Zone RF 2,4GHz – umożliwia podłączenie przycisków chwilowych i sterowanie maksymalnie trzema strefami.
   Zobacz nadajnik Mi-Light PUSH 3-Zone
2. 1 × Przełącznik elektryczny MiBoxer SWR 230V AC 10A RF 2,4GHz – odbiera polecenia radiowe i włącza lub wyłącza podłączony obwód elektryczny.
   Zobacz przełącznik MiBoxer SWR

Ważne: standardowy przycisk dzwonkowy nie został wymieniony w zawartości zestawu i należy dobrać go osobno. Zestaw zawiera jeden odbiornik SWR. Do niezależnego sterowania trzema obwodami potrzebne będą łącznie trzy odbiorniki.

Dowolny przycisk dzwonkowy jako bezprzewodowy włącznik światła

Jedną z najważniejszych zalet nadajnika Mi-Light PUSH 3-Zone jest możliwość współpracy z klasycznymi przyciskami chwilowymi, popularnie nazywanymi przyciskami dzwonkowymi.

Oznacza to, że do stworzenia bezprzewodowego włącznika światła nie trzeba stosować specjalnego pilota ani dedykowanego panelu naściennego.

Można wykorzystać przycisk dopasowany do pozostałych gniazdek i włączników w pomieszczeniu.

Przykładowe serie osprzętu elektrycznego

• Legrand – odpowiednie przyciski chwilowe z wybranych serii.
• Ospel – przyciski dzwonkowe dopasowane do serii osprzętu.
• Kontakt-Simon – przyciski monostabilne.
• Karlik – przyciski chwilowe.
• Viko – odpowiednie przyciski dzwonkowe.
• Inni producenci – przyciski wyposażone w odpowiednie styki chwilowe.

Ważne: zgodność dotyczy funkcji elektrycznej przycisku, a nie mechanicznego dopasowania nadajnika do każdej ramki. Przed montażem należy sprawdzić rodzaj styków, dostępną przestrzeń w puszce oraz schemat podłączenia nadajnika.

Przycisk jedno-, dwu- lub trzyklawiszowy – sterowanie maksymalnie 3 strefami

Nadajnik Mi-Light PUSH 3-Zone umożliwia sterowanie maksymalnie trzema niezależnymi strefami.

W zależności od potrzeb można zastosować:

• Przycisk jednoklawiszowy – sterowanie jedną strefą.
• Przycisk dwuklawiszowy – sterowanie dwiema niezależnymi strefami.
• Przycisk trzyklawiszowy – sterowanie trzema niezależnymi strefami.

Każdy klawisz powinien posiadać odpowiedni styk chwilowy i zostać podłączony zgodnie ze schematem nadajnika.

Przykład – trzy strefy oświetlenia w salonie

Po zastosowaniu trzech przełączników SWR można niezależnie sterować każdym z wymienionych obwodów.

Uwaga: podstawowy zestaw zawiera jeden przełącznik SWR, dlatego do obsługi trzech niezależnych obwodów należy dokupić dwa kolejne odbiorniki.

Jak działa bezprzewodowy włącznik MiBoxer PUSH 3-Zone + SWR?

Zasada działania zestawu jest prosta:

1. Do nadajnika PUSH podłącza się odpowiedni przycisk dzwonkowy.
2. Nadajnik umieszcza się w przygotowanej puszce instalacyjnej za przyciskiem.
3. Odbiornik SWR zostaje prawidłowo podłączony do instalacji 230V AC i sterowanego obwodu.
4. Nadajnik i odbiornik zostają sparowane zgodnie z instrukcją producenta.
5. Naciśnięcie przycisku powoduje wysłanie polecenia radiowego RF 2,4GHz.
6. Odbiornik SWR odbiera polecenie i włącza lub wyłącza podłączone urządzenie.

Najważniejsza korzyść: pomiędzy przyciskiem a odbiornikiem nie trzeba prowadzić dodatkowego przewodu sterującego.

Bezprzewodowe sterowanie bez doprowadzania 230V do nadajnika

Nadajnik Mi-Light PUSH 3-Zone jest zasilany baterią CR2032 3V.

Dzięki temu do samego nadajnika nie trzeba doprowadzać przewodów zasilających 230V AC.

To szczególnie ważne podczas modernizacji instalacji, w której nie ma możliwości łatwego poprowadzenia dodatkowego przewodu sterującego.

Zalety zasilania bateryjnego

• Brak konieczności doprowadzania napięcia sieciowego do nadajnika.
• Możliwość montażu w różnych miejscach.
• Współpraca z odpowiednimi przyciskami dzwonkowymi.
• Małe wymiary urządzenia.
• Łatwa wymiana baterii po zakończeniu jej żywotności.

Ważne: odbiornik MiBoxer SWR nadal wymaga prawidłowego podłączenia do instalacji 230V AC. Zasilanie bateryjne dotyczy wyłącznie nadajnika PUSH.

3 niezależne strefy sterowania – możliwość rozbudowy instalacji

Nadajnik pozwala sterować trzema niezależnymi grupami urządzeń.

Każdą strefę można przypisać do kompatybilnych odbiorników MiBoxer SWR.

System można rozbudowywać poprzez dodawanie kolejnych przełączników i przypisywanie ich do wybranych stref.

Przykładowe konfiguracje

Do jednej strefy można przypisać wiele kompatybilnych odbiorników, które będą reagować na wspólne polecenia.

Przykład: jeden przycisk może włączać kilka lamp sufitowych, jeżeli każda z nich jest podłączona do odpowiednio skonfigurowanego przełącznika SWR.

Dokup przełącznik MiBoxer SWR i rozbuduj system sterowania

Komunikacja RF 2,4GHz – bez WiFi i Internetu

Nadajnik PUSH i przełącznik SWR komunikują się bezpośrednio za pomocą technologii radiowej RF 2,4GHz.

Oznacza to, że zestaw nie wymaga:

• Routera WiFi.
• Połączenia z Internetem.
• Aplikacji mobilnej.
• Dodatkowej centralki do podstawowego sterowania radiowego.
• Przewodu sterującego pomiędzy nadajnikiem a odbiornikiem.

Zasięg nadajnika wynosi do 30 metrów w sprzyjających warunkach. W rzeczywistej instalacji zasięg zależy od grubości ścian, konstrukcji budynku i zakłóceń radiowych.

Ważne: RF 2,4GHz nie jest tym samym co WiFi 2,4GHz. Zestaw nie umożliwia bezpośredniego sterowania przez aplikację Tuya Smart ani Internet.

Modernizacja instalacji elektrycznej bez prowadzenia nowych przewodów sterujących

Zestaw MiBoxer PUSH 3-Zone + SWR doskonale sprawdza się podczas modernizacji istniejących instalacji elektrycznych.

W tradycyjnej instalacji dodanie nowego punktu sterowania światłem często wymaga prowadzenia przewodów, wykonywania bruzd i późniejszego remontu ścian.

W przypadku tego zestawu przycisk dzwonkowy komunikuje się z odbiornikiem radiowo, dzięki czemu nie trzeba prowadzić przewodu sterującego pomiędzy nimi.

Przykładowe zastosowania podczas modernizacji

• Dodanie włącznika światła w nowym miejscu.
• Sterowanie oświetleniem z drugiej strony pomieszczenia.
• Dodanie przycisku przy łóżku.
• Stworzenie dodatkowego punktu sterowania na korytarzu.
• Rozbudowa sterowania oświetleniem schodowym.
• Podział instalacji na trzy niezależne strefy.
• Zachowanie jednolitego wyglądu osprzętu elektrycznego.

Uwaga: instalacja musi zapewniać odpowiednie zasilanie odbiornika SWR oraz zgodność montażu z obowiązującymi zasadami bezpieczeństwa.

Sterowanie oświetleniem LED 230V AC

Przełącznik MiBoxer SWR umożliwia włączanie i wyłączanie odpowiednio dobranych urządzeń elektrycznych zasilanych napięciem 220–240V AC.

Przykładowe zastosowania

• Lampy sufitowe LED.
• Kinkiety ścienne.
• Oświetlenie salonu.
• Oświetlenie sypialni.
• Oświetlenie kuchni.
• Oświetlenie korytarzy i schodów.
• Oświetlenie garażu.
• Oświetlenie pomieszczeń gospodarczych.
• Oświetlenie witryn sklepowych.
• Reklamy świetlne i kasetony reklamowe.
• Oświetlenie dekoracyjne i świąteczne.

Ważne: odbiornik SWR realizuje funkcję ON/OFF. Nie jest ściemniaczem i nie umożliwia regulacji jasności światła.

Bezprzewodowe sterowanie taśmami LED 12V i 24V

Zestaw można wykorzystać również do sterowania oświetleniem LED pracującym przy napięciu 12V DC lub 24V DC.

W takim przypadku przełącznik SWR włącza i wyłącza zasilanie sieciowe odpowiednio dobranego zasilacza LED.

Przykład – taśma LED 12V

230V AC → MiBoxer SWR → zasilacz LED 12V DC → taśma LED 12V

Przykład – taśma LED 24V

230V AC → MiBoxer SWR → zasilacz LED 24V DC → taśma LED 24V

Po naciśnięciu przycisku dzwonkowego nadajnik wysyła polecenie radiowe do odbiornika SWR, który włącza lub wyłącza zasilanie zasilacza LED.

Przykładowe zastosowania

• Oświetlenie podszafkowe w kuchni.
• Taśmy LED w profilach aluminiowych.
• Oświetlenie meblowe.
• Oświetlenie sufitów podwieszanych.
• Oświetlenie wnęk.
• Oświetlenie dekoracyjne.
• Podświetlenie witryn sklepowych.
• Podświetlenie kasetonów reklamowych.

Uwaga techniczna: przy sterowaniu zasilaczami impulsowymi LED należy uwzględnić ich prąd rozruchowy. Dopuszczalność podłączenia zależy nie tylko od mocy znamionowej, ale również od charakterystyki obciążenia.

Przełącznik MiBoxer SWR – maksymalne obciążenie 10A

Dołączony do zestawu przełącznik MiBoxer SWR jest przeznaczony do sterowania odpowiednio dobranymi odbiornikami zasilanymi napięciem 230V AC.

Maksymalny prąd obciążenia wynosi 10A.

Przy napięciu 230V AC odpowiada to obliczeniowej mocy:

230V × 10A = 2300W

Wartość ta nie oznacza jednak, że każdy odbiornik o mocy do 2300W może być bezpośrednio przełączany.

Ważne zasady doboru obciążenia

• Nie przekraczaj maksymalnego prądu 10A.
• Sprawdź rodzaj i parametry podłączanego urządzenia.
• Uwzględnij prąd rozruchowy zasilaczy LED.
• Przy silnikach, wentylatorach i pompach sprawdź dopuszczalność ich bezpośredniego przełączania.
• W razie potrzeby zastosuj odpowiednio dobrany stycznik lub przekaźnik pośredniczący.

Montaż nadajnika za przyciskiem dzwonkowym

Nadajnik Mi-Light PUSH 3-Zone ma niewielkie wymiary 39 × 31 × 11 mm, dzięki czemu może zostać umieszczony w odpowiednio przygotowanej puszce instalacyjnej.

Na co zwrócić uwagę?

• Sprawdź, czy w puszce jest wystarczająco dużo miejsca.
• Dobierz przycisk chwilowy zgodny ze schematem nadajnika.
• Podłącz przewody sterujące zgodnie z instrukcją producenta.
• Zapewnij możliwość późniejszej wymiany baterii CR2032.
• Nie podawaj napięcia 230V AC na wejścia nadajnika bateryjnego.
• Nie montuj urządzenia w miejscach narażonych na wodę lub nadmierną wilgoć.

Bezpieczeństwo: nadajnik jest urządzeniem bateryjnym, natomiast odbiornik SWR pracuje z napięciem sieciowym 230V AC. Podłączenie odbiornika do instalacji elektrycznej powinien wykonać elektryk posiadający odpowiednie kwalifikacje.

Dane techniczne nadajnika Mi-Light PUSH 3-Zone

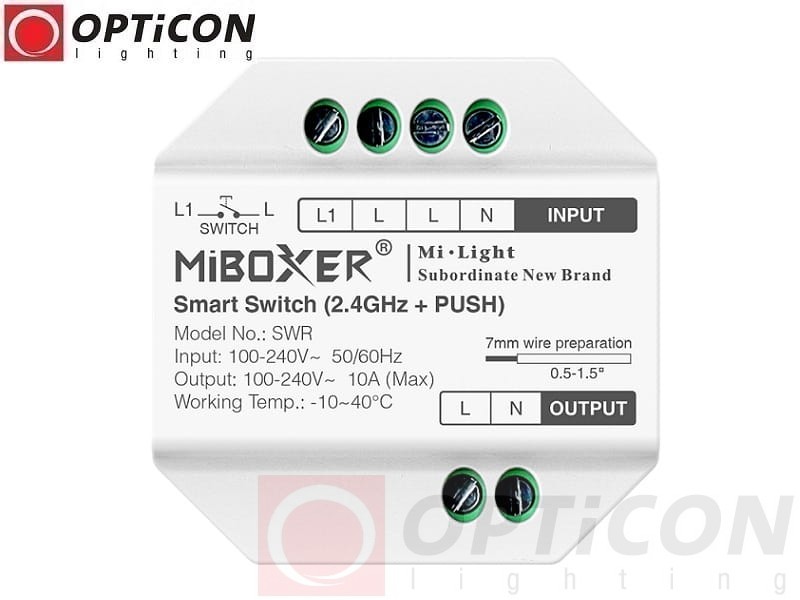

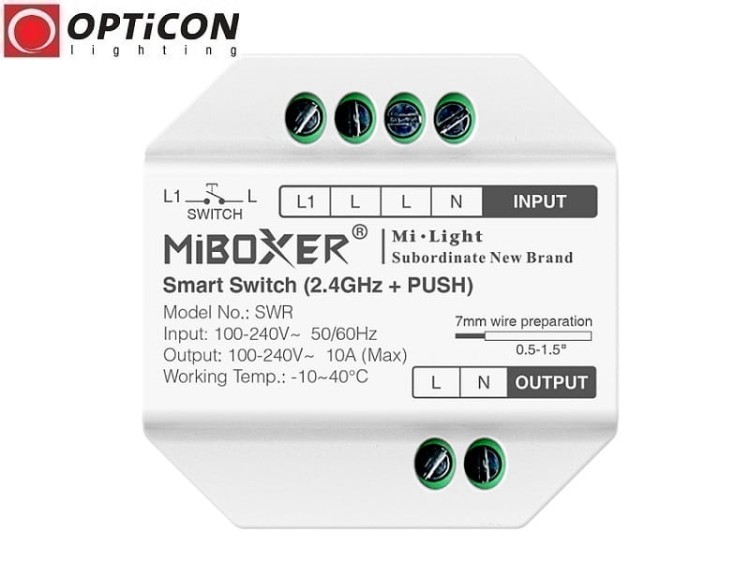

Dane techniczne odbiornika MiBoxer SWR

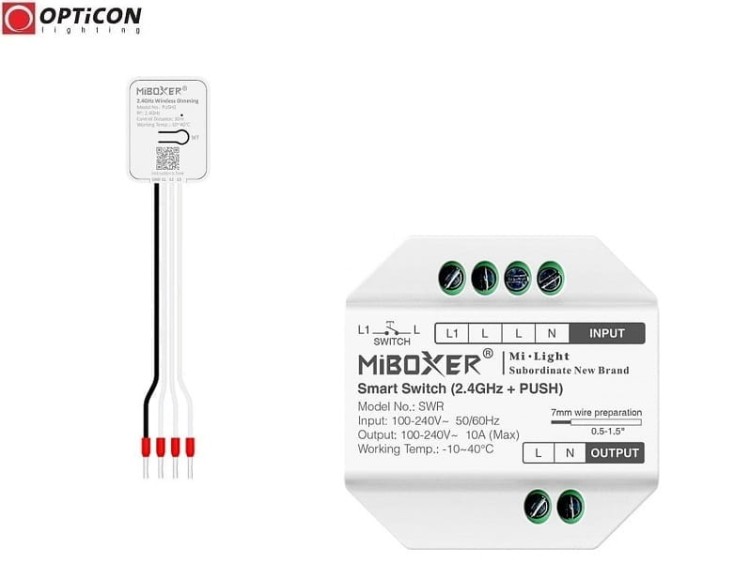

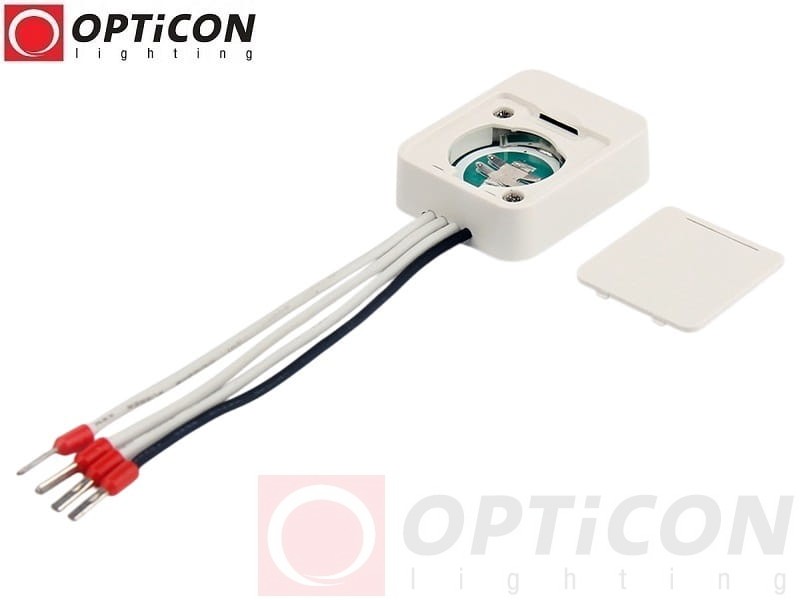

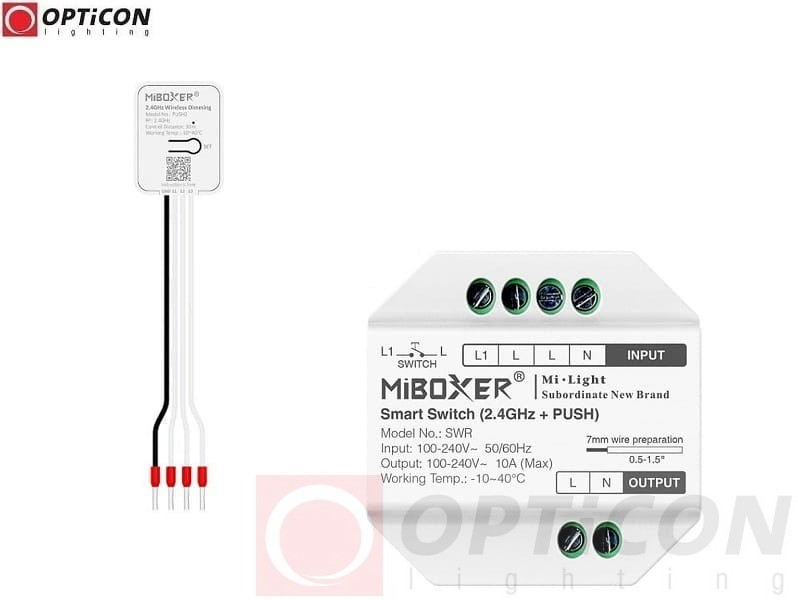

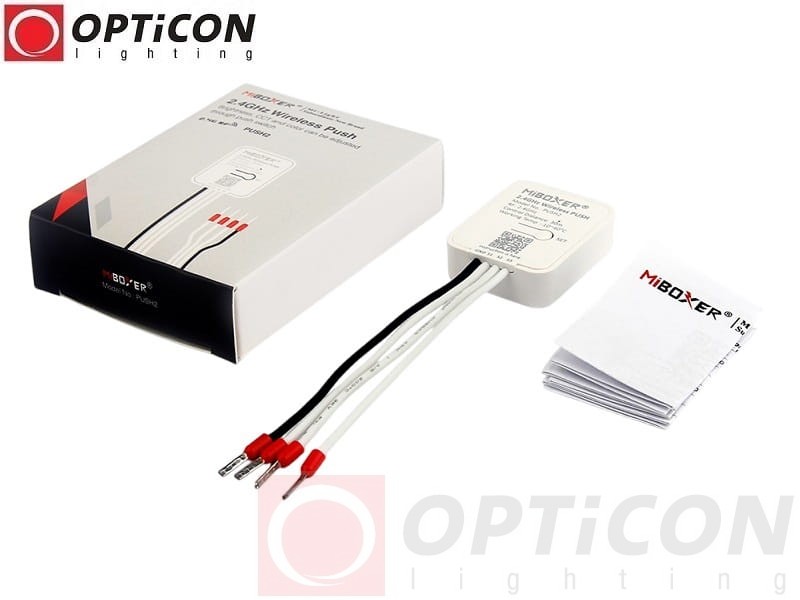

Zdjęcia zestawu Mi-Light PUSH 3-Zone + MiBoxer SWR

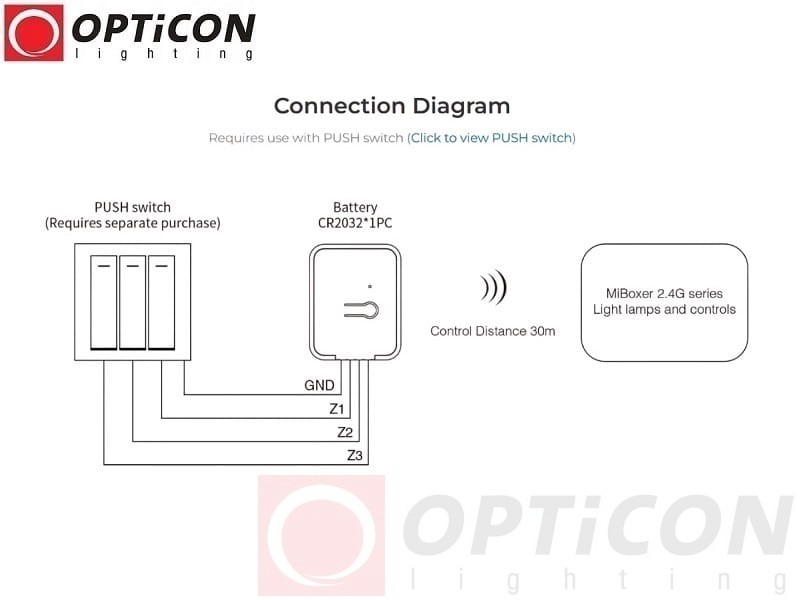

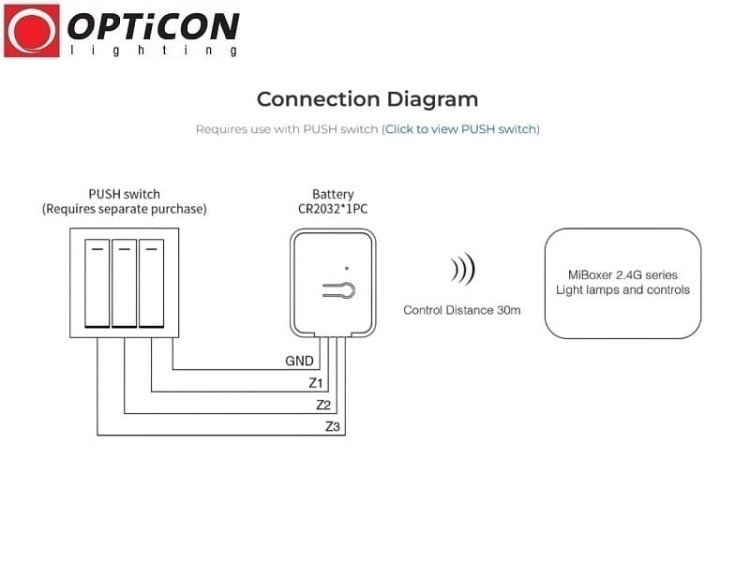

Schemat podłączenia nadajnika PUSH do przycisku dzwonkowego

Poniższy schemat przedstawia sposób podłączenia nadajnika do odpowiednich przycisków chwilowych. Należy zachować zgodność z oznaczeniami zacisków oraz instrukcją producenta.

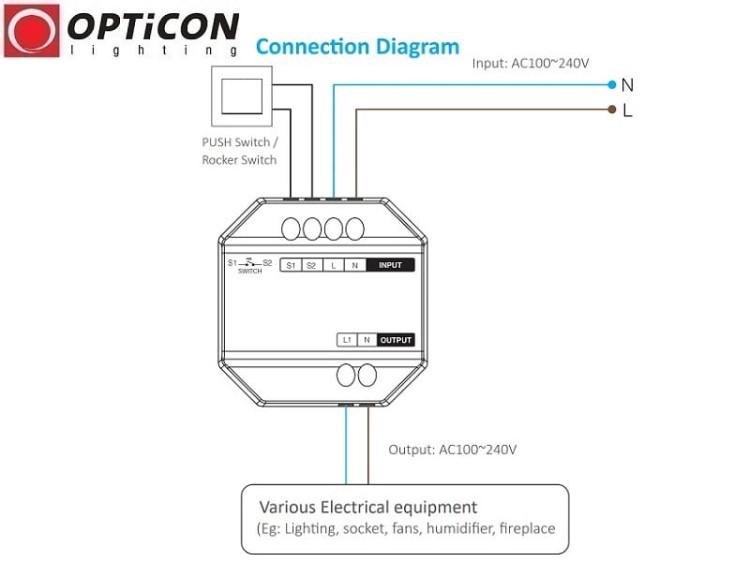

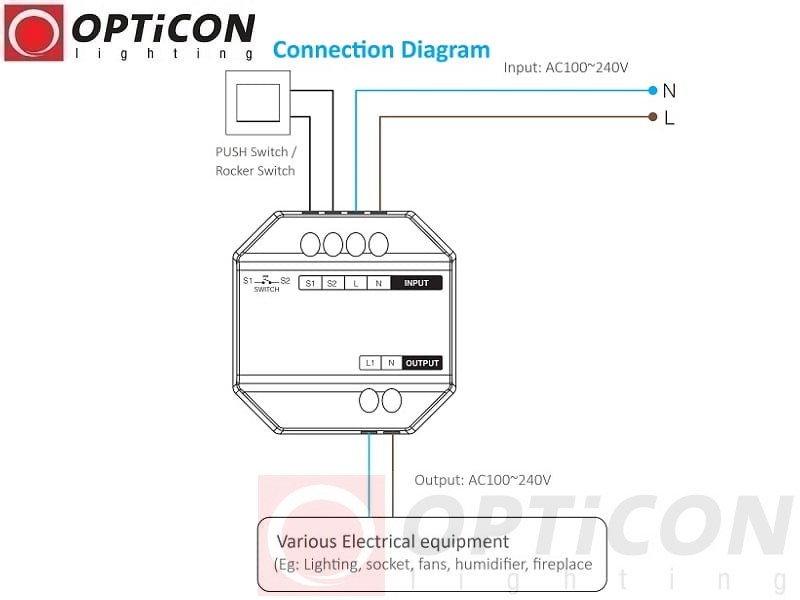

Schemat podłączenia przełącznika MiBoxer SWR 230V AC

Odbiornik SWR wymaga prawidłowego podłączenia do instalacji 230V AC i sterowanego urządzenia.

FAQ – najczęściej zadawane pytania

Czy zestaw umożliwia bezprzewodowe sterowanie oświetleniem 230V?

Tak. Nadajnik PUSH wysyła polecenia radiowe do przełącznika SWR, który włącza lub wyłącza odpowiednio dobrany obwód elektryczny 230V AC.

Czy można wykorzystać zwykły przycisk dzwonkowy?

Tak. Nadajnik współpracuje z odpowiednimi przyciskami chwilowymi (monostabilnymi).

Czy zestaw współpracuje z przyciskami Legrand, Ospel, Simon i Karlik?

Można zastosować przyciski tych producentów, jeżeli posiadają odpowiednie styki chwilowe i umożliwiają prawidłowe podłączenie zgodnie ze schematem nadajnika.

Czy przycisk dzwonkowy znajduje się w zestawie?

W przedstawionej zawartości zestawu znajdują się nadajnik PUSH i przełącznik SWR. Przycisk dzwonkowy należy dobrać osobno.

Czy nadajnik wymaga podłączenia do 230V?

Nie. Nadajnik jest zasilany baterią CR2032 3V.

Czy odbiornik SWR wymaga podłączenia do 230V?

Tak. Przełącznik SWR jest urządzeniem zasilanym napięciem 220–240V AC.

Ile stref można obsługiwać?

Nadajnik umożliwia sterowanie maksymalnie 3 niezależnymi strefami.

Czy zestaw zawiera trzy odbiorniki?

Nie. Zestaw zawiera jeden przełącznik SWR. Do niezależnego sterowania trzema obwodami potrzebne będą trzy odbiorniki.

Czy można sterować kilkoma lampami jednym przyciskiem?

Tak. Można przypisać kompatybilne przełączniki do tej samej strefy, aby reagowały na wspólne polecenia.

Jaki jest zasięg komunikacji radiowej?

Deklarowany zasięg nadajnika wynosi do 30 metrów, zależnie od warunków otoczenia.

Czy zestaw wymaga WiFi?

Nie. Komunikacja odbywa się drogą radiową RF 2,4GHz.

Czy zestaw działa bez Internetu?

Tak. Podstawowe sterowanie radiowe nie wymaga połączenia z Internetem.

Czy zestaw umożliwia ściemnianie oświetlenia?

Nie w konfiguracji z przełącznikiem SWR. Odbiornik realizuje funkcję ON/OFF.

Czy można sterować taśmami LED 12V lub 24V?

Tak. Przełącznik SWR może sterować zasilaniem sieciowym odpowiednio dobranego zasilacza LED 12V lub 24V.

Czy można później rozbudować instalację?

Tak. Można dokupić kolejne kompatybilne przełączniki SWR i przypisać je do wybranych stref nadajnika.

Jakie jest maksymalne obciążenie przełącznika?

Maksymalny prąd obciążenia wynosi 10A. Przy napięciu 230V odpowiada to około 2300W dla odpowiedniego rodzaju obciążenia.

Czy nadajnik można zamontować za przyciskiem w puszce elektrycznej?

Tak, jeżeli dostępna przestrzeń i warunki montażu pozwalają na bezpieczne umieszczenie urządzenia.

Czy nadajnik można podłączyć do zwykłego przełącznika bistabilnego?

Urządzenie jest przeznaczone do współpracy z odpowiednimi przyciskami chwilowymi PUSH. Zwykły przełącznik bistabilny nie powinien być stosowany bez potwierdzenia zgodności w instrukcji producenta.

Dlaczego warto wybrać zestaw MiBoxer PUSH 3-Zone + SWR?

Bezprzewodowy włącznik światła Mi-Light / MiBoxer PUSH 3-Zone + SWR to praktyczny sposób na stworzenie nowoczesnego sterowania oświetleniem bez prowadzenia dodatkowych przewodów pomiędzy przyciskiem a odbiornikiem.

Największą zaletą zestawu jest możliwość wykorzystania standardowych przycisków dzwonkowych dopasowanych do istniejącego osprzętu elektrycznego. Dzięki temu instalacja zachowuje jednolity wygląd, a użytkownik zyskuje funkcjonalność bezprzewodowego sterowania.

3 niezależne strefy, komunikacja RF 2,4GHz, zasilanie nadajnika baterią CR2032 oraz możliwość rozbudowy o kolejne przełączniki MiBoxer SWR sprawiają, że zestaw doskonale nadaje się do domów, mieszkań, biur, sklepów i lokali usługowych.

Wybierz MiBoxer PUSH 3-Zone + SWR – wykorzystaj klasyczny przycisk dzwonkowy jako bezprzewodowy włącznik światła 230V i steruj nawet trzema niezależnymi strefami.
