Bezprzewodowy Włącznik Światła 230V MiBoxer FUT006 + SWR – Pilot RF 2,4GHz, 4 Strefy, 10A

MiBoxer FUT006 + SWR – zestaw do bezprzewodowego sterowania oświetleniem 230V AC

Bezprzewodowy zestaw sterowania oświetleniem MiBoxer FUT006 + SWR to praktyczne rozwiązanie umożliwiające zdalne włączanie i wyłączanie lamp oraz innych odpowiednio dobranych urządzeń elektrycznych zasilanych napięciem 230V AC. Zestaw składa się z 4-strefowego pilota radiowego Mi-Light FUT006 oraz przełącznika elektrycznego MiBoxer SWR 230V AC 10A.

Dzięki bezprzewodowej komunikacji RF 2,4GHz można wygodnie sterować oświetleniem bez konieczności prowadzenia przewodów sterujących pomiędzy pilotem a przełącznikiem. To doskonały sposób na modernizację istniejącej instalacji elektrycznej, dodanie nowych punktów sterowania lub stworzenie rozbudowanego systemu oświetlenia podzielonego na niezależne strefy.

Największą zaletą zestawu jest pilot Mi-Light FUT006 obsługujący 4 niezależne strefy. Każdej strefie można przypisać kompatybilne przełączniki MiBoxer SWR, dzięki czemu jednym pilotem można niezależnie sterować różnymi grupami oświetlenia lub włączać i wyłączać wiele urządzeń jednocześnie.

Przełącznik MiBoxer SWR obsługuje również przewodowy przycisk chwilowy PUSH (dzwonkowy). Pozwala to korzystać z tradycyjnego sterowania ściennego równolegle z pilotem radiowym.

Zestaw nie wymaga routera WiFi, połączenia z Internetem ani aplikacji mobilnej. Komunikacja pomiędzy pilotem a przełącznikiem odbywa się bezpośrednio drogą radiową.

Najważniejsze zalety zestawu MiBoxer FUT006 + SWR

• Kompletny zestaw sterowania – pilot FUT006 i przełącznik SWR.
• Bezprzewodowe sterowanie oświetleniem 230V AC – wygodne włączanie i wyłączanie lamp.
• 4 niezależne strefy – możliwość podziału instalacji na cztery grupy.
• Możliwość rozbudowy – dodawanie kolejnych kompatybilnych przełączników SWR.
• Wiele przełączników w jednej strefie – jednoczesne sterowanie grupą urządzeń.
• Komunikacja RF 2,4GHz – bezpośrednie sterowanie radiowe.
• Zasięg pilota do 20 metrów – zależnie od warunków instalacji.
• Przełącznik 230V AC 10A – do odpowiednio dobranych odbiorników elektrycznych.
• Obsługa przycisku PUSH – możliwość podłączenia klasycznego przycisku dzwonkowego.
• Bez WiFi i Internetu – lokalne sterowanie oświetleniem.
• Brak dodatkowych przewodów sterujących do pilota – wygodna modernizacja instalacji.
• Uniwersalne zastosowanie – domy, mieszkania, biura, sklepy i lokale usługowe.

Co znajduje się w zestawie?

W skład kompletu wchodzą dwa urządzenia systemu Mi-Light / MiBoxer:

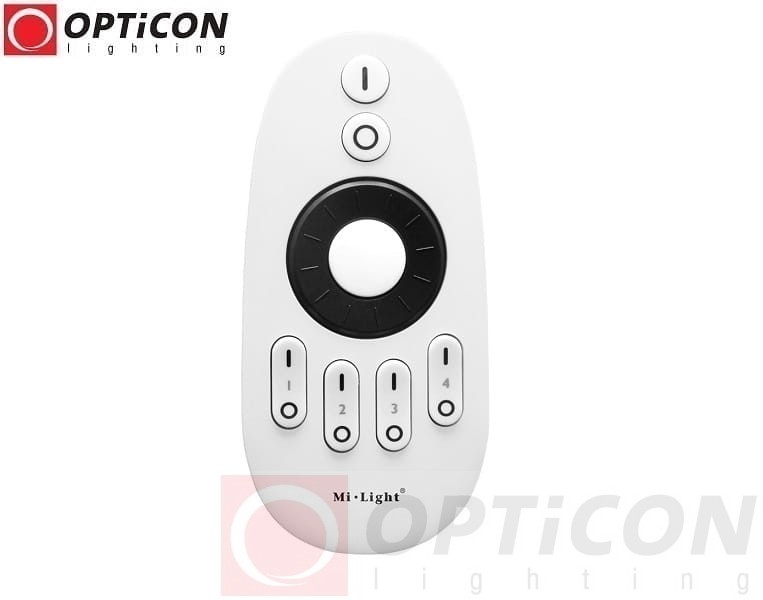

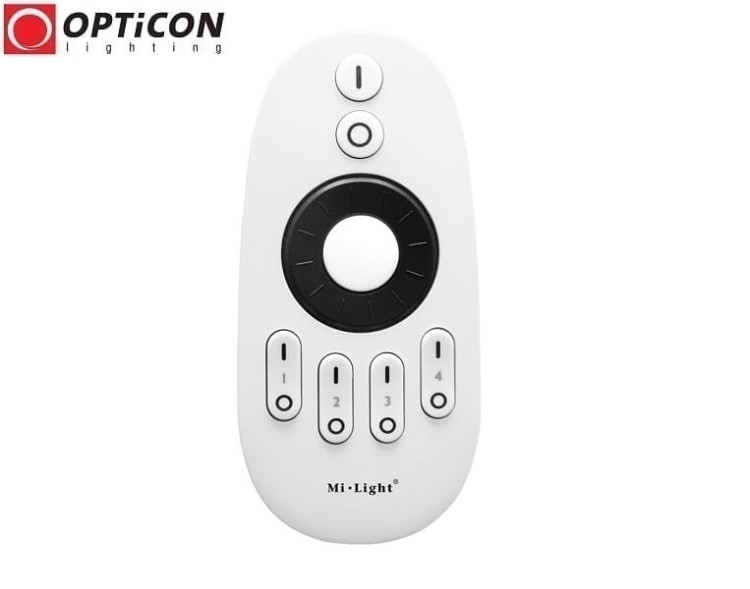

1. 1 × Pilot radiowy Mi-Light FUT006 MONO / CCT, 4-strefowy, RF 2,4GHz – umożliwia sterowanie czterema niezależnymi strefami.
   Zobacz pilot Mi-Light FUT006

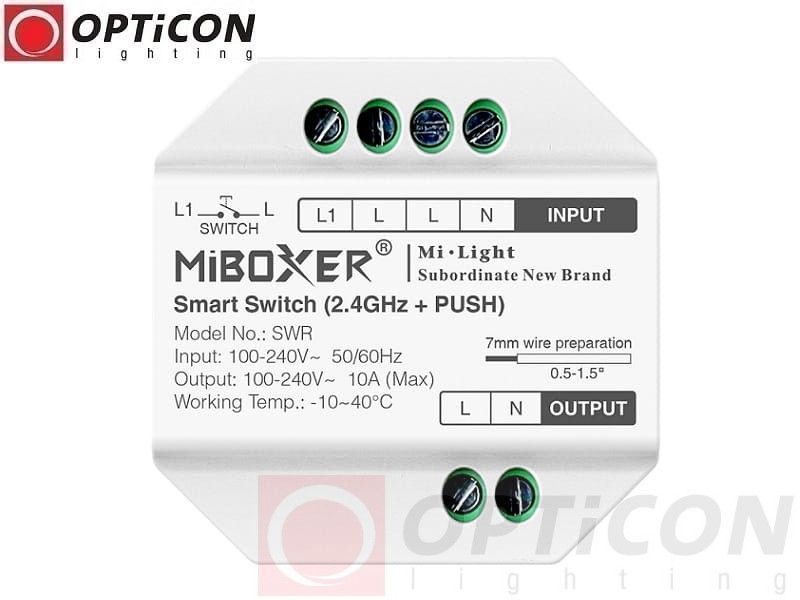

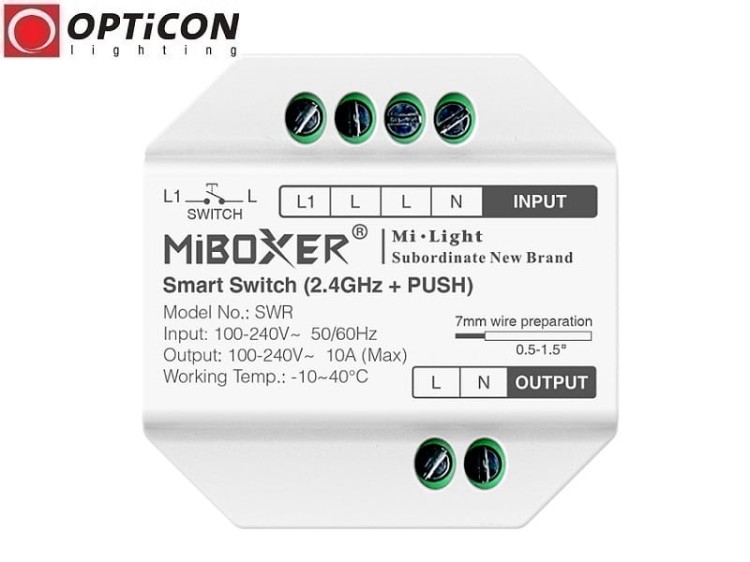

2. 1 × Przełącznik elektryczny MiBoxer SWR 230V AC 10A, RF 2,4GHz – odbiera polecenia radiowe i włącza lub wyłącza podłączony odbiornik.
   Zobacz przełącznik MiBoxer SWR

Ważne: w zestawie znajduje się jeden przełącznik SWR. Do niezależnego sterowania czterema obwodami należy dokupić kolejne trzy przełączniki. Cztery strefy są funkcją pilota, a nie liczbą wyjść dołączonego przełącznika.

4 niezależne strefy sterowania – jeden pilot, wiele możliwości

Pilot Mi-Light FUT006 umożliwia obsługę 4 niezależnych stref oświetlenia. Oznacza to, że można przypisać kompatybilne przełączniki SWR do wybranych grup i sterować nimi osobno.

Przykładowy podział na 4 strefy

Po przypisaniu osobnego przełącznika SWR do każdej strefy można włączać i wyłączać wybrane grupy oświetlenia niezależnie. Pilot umożliwia również zbiorcze sterowanie przypisanymi strefami.

Przykład: wieczorem można włączyć wyłącznie oświetlenie dekoracyjne, pozostawiając pozostałe lampy wyłączone. Przed wyjściem z domu można jednym poleceniem wyłączyć wszystkie przypisane grupy.

Możliwość przypisania wielu przełączników do jednej strefy

Jedną z największych zalet systemu Mi-Light / MiBoxer RF 2,4GHz jest możliwość rozbudowy instalacji o kolejne przełączniki.

Do wybranej strefy pilota można przypisać wiele kompatybilnych odbiorników, które będą reagować na te same polecenia.

Przykład – oświetlenie dużego salonu

W salonie znajdują się trzy niezależne obwody:

• Lampy sufitowe.
• Kinkiety ścienne.
• Oświetlenie dekoracyjne LED.

Każdy obwód może być sterowany osobnym przełącznikiem SWR.

Jeżeli wszystkie trzy przełączniki zostaną przypisane do tej samej strefy pilota FUT006, można je włączać i wyłączać wspólnie.

Jeżeli zostaną przypisane do różnych stref, można sterować nimi niezależnie.

Ważne: każdy przełącznik SWR obsługuje własny obwód elektryczny. Zastosowanie kilku przełączników nie zwiększa dopuszczalnego obciążenia pojedynczego urządzenia.

Bezprzewodowe sterowanie RF 2,4GHz – bez WiFi i Internetu

Zestaw MiBoxer FUT006 + SWR wykorzystuje komunikację radiową RF 2,4GHz.

Oznacza to, że pilot wysyła polecenia bezpośrednio do sparowanego przełącznika, który odpowiednio włącza lub wyłącza zasilanie podłączonego urządzenia.

Zalety sterowania radiowego

• Nie wymaga routera WiFi.
• Nie wymaga aplikacji mobilnej.
• Nie wymaga połączenia z Internetem.
• Nie wymaga przewodu sterującego między pilotem a przełącznikiem.
• Umożliwia wygodne sterowanie z różnych miejsc w pomieszczeniu.
• Pozwala rozbudowywać instalację o kolejne kompatybilne przełączniki.

Deklarowany zasięg pilota FUT006 wynosi do 20 metrów. Rzeczywisty zasięg może być mniejszy w zależności od konstrukcji budynku, przeszkód oraz warunków radiowych.

Warto pamiętać, że RF 2,4GHz nie jest tym samym co WiFi 2,4GHz. Zestaw nie posiada bezpośredniej obsługi aplikacji Tuya Smart ani sterowania przez Internet.

Tradycyjne sterowanie ścienne – przycisk dzwonkowy PUSH

Przełącznik MiBoxer SWR posiada możliwość podłączenia przewodowego przycisku chwilowego PUSH.

Dzięki temu oświetleniem można sterować na dwa sposoby:

• Bezprzewodowo – pilotem Mi-Light FUT006.
• Przewodowo – klasycznym przyciskiem dzwonkowym.

To szczególnie praktyczne rozwiązanie podczas modernizacji istniejących instalacji elektrycznych.

Przykład: światło w sypialni można włączać przyciskiem przy drzwiach, a wyłączać pilotem znajdującym się przy łóżku.

Uwaga: do wejścia PUSH należy podłączyć odpowiedni przycisk zgodnie ze schematem producenta. Nie należy podawać napięcia 230V na zaciski sterujące bez potwierdzenia takiego sposobu podłączenia w dokumentacji urządzenia.

Bezprzewodowy włącznik światła do lamp LED 230V AC

Zestaw MiBoxer FUT006 + SWR doskonale sprawdza się jako bezprzewodowy włącznik światła 230V.

Przełącznik SWR umożliwia włączanie i wyłączanie odpowiednio dobranych lamp, opraw oświetleniowych i innych odbiorników elektrycznych.

Przykładowe zastosowania

• Lampy sufitowe LED.
• Kinkiety i lampy ścienne.
• Oświetlenie salonu.
• Oświetlenie sypialni.
• Oświetlenie korytarzy i schodów.
• Oświetlenie kuchni.
• Oświetlenie garażu.
• Oświetlenie pomieszczeń gospodarczych.
• Oświetlenie biur.
• Oświetlenie witryn sklepowych.
• Kasetony reklamowe.
• Oświetlenie dekoracyjne i świąteczne.

Ważne: przełącznik SWR obsługuje funkcję ON/OFF. Chociaż pilot FUT006 jest pilotem MONO / CCT, zastosowany w zestawie przełącznik nie umożliwia ściemniania ani regulacji temperatury barwowej oświetlenia.

Sterowanie taśmami LED 12V i 24V

Zestaw można wykorzystać również do sterowania instalacjami oświetlenia LED pracującymi przy napięciu 12V DC lub 24V DC.

W takim przypadku przełącznik SWR steruje napięciem sieciowym doprowadzonym do odpowiednio dobranego zasilacza LED.

Przykład instalacji z taśmą LED 12V

230V AC → przełącznik MiBoxer SWR → zasilacz LED 12V DC → taśma LED 12V

Przykład instalacji z taśmą LED 24V

230V AC → przełącznik MiBoxer SWR → zasilacz LED 24V DC → taśma LED 24V

Pilot FUT006 wysyła polecenie radiowe do przełącznika SWR, który włącza lub wyłącza zasilanie sieciowe zasilacza LED.

Dzięki temu można wygodnie sterować między innymi:

• Oświetleniem podszafkowym w kuchni.
• Taśmami LED w profilach aluminiowych.
• Oświetleniem wnęk i sufitów podwieszanych.
• Oświetleniem meblowym.
• Oświetleniem dekoracyjnym.
• Oświetleniem witryn sklepowych.
• Podświetleniem kasetonów reklamowych.

Uwaga techniczna: podczas sterowania zasilaczami LED należy uwzględnić ich prąd rozruchowy. Moc znamionowa zasilacza nie jest jedynym parametrem decydującym o możliwości bezpośredniego podłączenia go do przełącznika.

Jak rozbudować zestaw o kolejne strefy?

Podstawowy zestaw zawiera jeden pilot FUT006 i jeden przełącznik SWR.

W przyszłości można dokupić kolejne przełączniki SWR i przypisać je do wybranych stref pilota.

Przykładowa rozbudowa

Rozbudowa systemu nie wymaga wymiany pilota. Wystarczy dodać kompatybilne przełączniki i sparować je zgodnie z instrukcją producenta.

Dokup dodatkowy przełącznik MiBoxer SWR do rozbudowy instalacji

Modernizacja instalacji bez prowadzenia dodatkowych przewodów sterujących

Jednym z najważniejszych zastosowań zestawu jest modernizacja istniejącej instalacji elektrycznej.

W tradycyjnych instalacjach dodanie kolejnego punktu sterowania oświetleniem może wymagać prowadzenia nowych przewodów oraz prac remontowych.

Dzięki zestawowi MiBoxer FUT006 + SWR można sterować oświetleniem za pomocą pilota radiowego bez konieczności prowadzenia przewodu pomiędzy pilotem a przełącznikiem.

Przykładowe sytuacje

• Dodanie sterowania oświetleniem przy łóżku.
• Sterowanie lampą z drugiego końca salonu.
• Włączanie oświetlenia z różnych miejsc w biurze.
• Sterowanie kilkoma lampami jednym pilotem.
• Podział oświetlenia na niezależne strefy.
• Modernizacja instalacji w sklepie lub lokalu usługowym.

Ważne: przełącznik SWR wymaga prawidłowego podłączenia do instalacji 230V AC. Bezprzewodowa komunikacja dotyczy połączenia pilota z przełącznikiem, a nie zasilania odbiornika.

Przełącznik MiBoxer SWR – maksymalne obciążenie 10A

Dołączony do zestawu przełącznik MiBoxer SWR obsługuje maksymalny prąd obciążenia 10A.

Przy napięciu 230V AC odpowiada to obliczeniowej mocy:

230V × 10A = 2300W

Wartość ta dotyczy odpowiedniego charakteru obciążenia. Nie oznacza, że każdy odbiornik o mocy do 2300W można bezpiecznie przełączać bez dodatkowej weryfikacji.

Ważne zasady doboru obciążenia

• Nie przekraczaj maksymalnego prądu 10A.
• Sprawdź rodzaj i parametry podłączanego urządzenia.
• Uwzględnij prąd rozruchowy zasilaczy impulsowych LED.
• Przy silnikach i pompach sprawdź dopuszczalność ich bezpośredniego przełączania.
• W razie potrzeby zastosuj odpowiednio dobrany stycznik lub przekaźnik pośredniczący.

Jak działa zestaw MiBoxer FUT006 + SWR?

1. Przełącznik SWR zostaje prawidłowo podłączony do instalacji 230V AC i odbiornika.
2. Pilot FUT006 zostaje przygotowany do pracy z odpowiednimi bateriami.
3. Pilot i przełącznik są parowane zgodnie z instrukcją producenta.
4. Przełącznik zostaje przypisany do wybranej strefy pilota.
5. Naciśnięcie odpowiedniego przycisku na pilocie powoduje wysłanie polecenia radiowego.
6. Przełącznik SWR odbiera polecenie i włącza lub wyłącza podłączony obwód.

W przyszłości można dokupić kolejne przełączniki SWR i przypisać je do pozostałych stref lub istniejących grup.

Montaż przełącznika MiBoxer SWR

Przełącznik ma kompaktowe wymiary 49 × 49 × 25 mm, dzięki czemu można go zamontować w odpowiednio przygotowanej puszce instalacyjnej lub innym dopuszczonym miejscu zabudowy.

Na co zwrócić uwagę podczas montażu?

• Zapewnij odpowiednią przestrzeń na urządzenie i przewody.
• Sprawdź dostępność przewodów wymaganych przez schemat producenta.
• Nie przekraczaj dopuszczalnego obciążenia.
• Zapewnij prawidłową izolację i ochronę połączeń.
• Stosuj się do instrukcji podłączenia przełącznika SWR.
• Nie montuj urządzenia w miejscach narażonych na wodę bez odpowiedniej ochrony.

Bezpieczeństwo: podłączenie urządzenia do instalacji 230V AC powinien wykonać elektryk posiadający odpowiednie kwalifikacje. Przed rozpoczęciem prac należy odłączyć zasilanie i potwierdzić brak napięcia.

Dane techniczne pilota Mi-Light FUT006

Dane techniczne przełącznika MiBoxer SWR

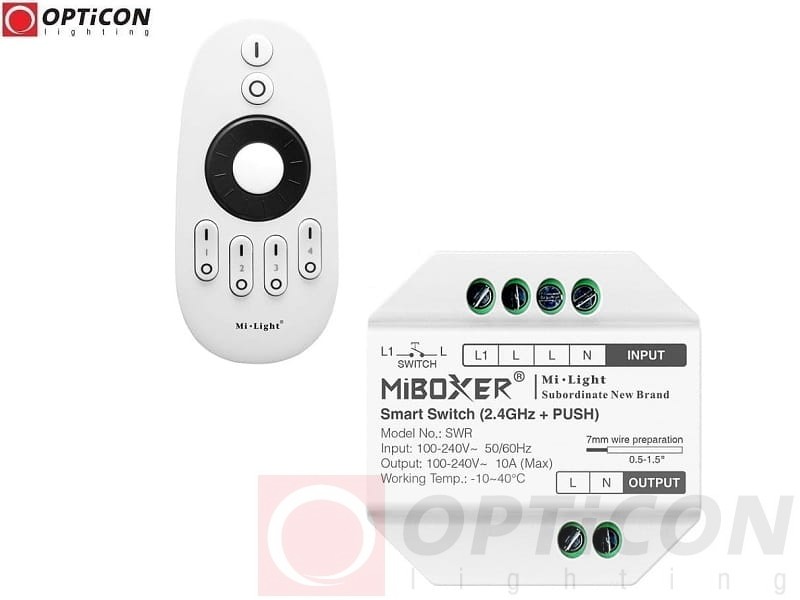

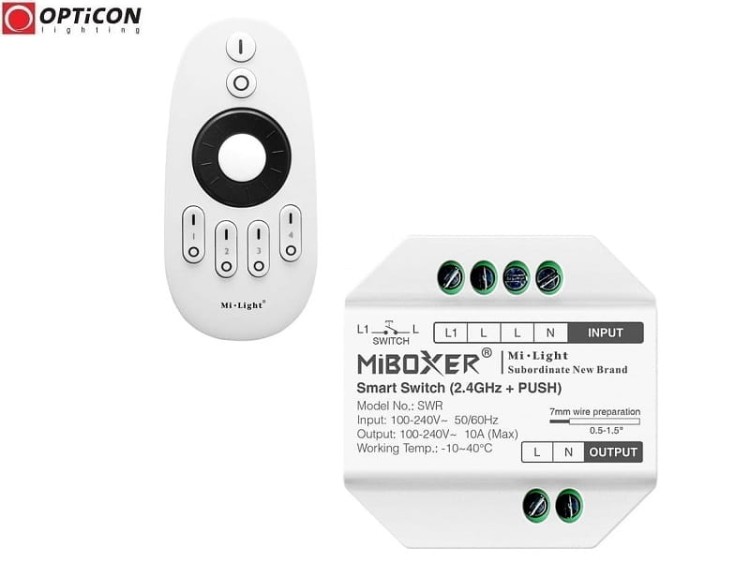

Zdjęcia zestawu MiBoxer FUT006 + SWR

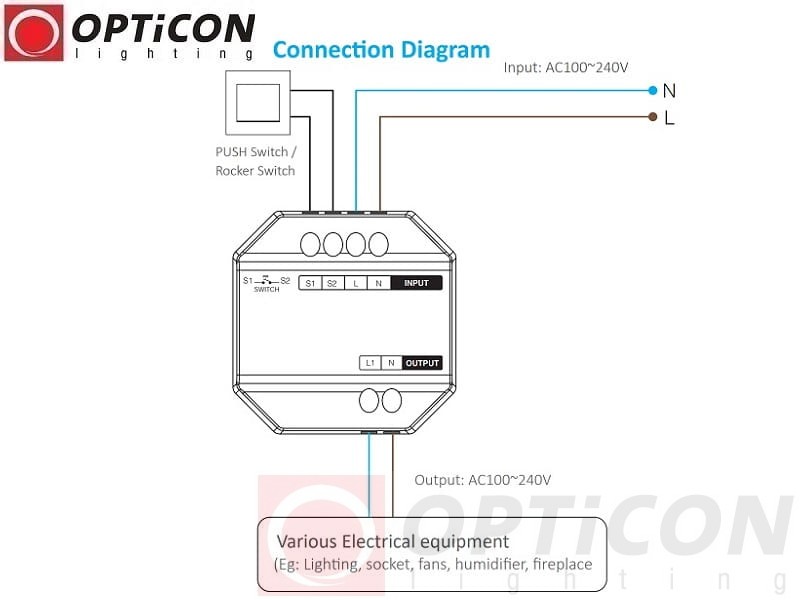

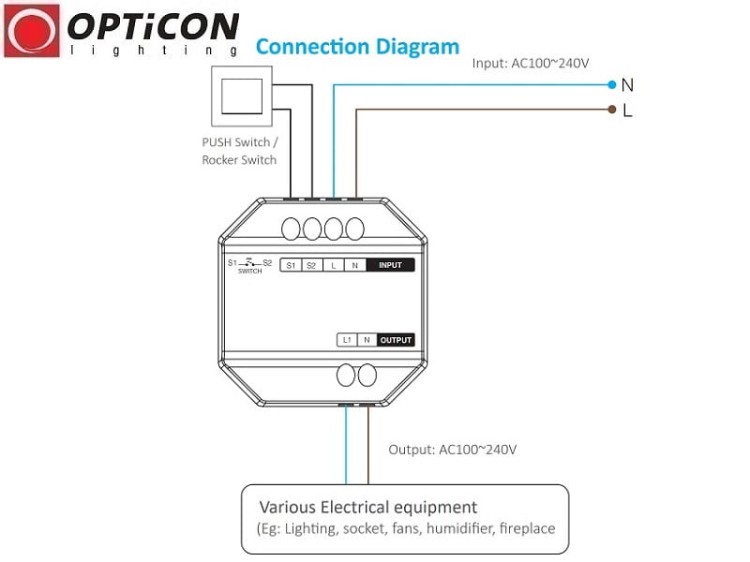

Schemat podłączenia przełącznika MiBoxer SWR

Poniższa ilustracja przedstawia schemat podłączenia urządzenia. Przed rozpoczęciem montażu należy sprawdzić oznaczenia zacisków i aktualną instrukcję producenta.

FAQ – najczęściej zadawane pytania

Czy zestaw MiBoxer FUT006 + SWR jest gotowy do sterowania oświetleniem?

Tak. Zestaw zawiera pilot radiowy FUT006 oraz jeden przełącznik SWR. Do uruchomienia wymagane jest prawidłowe podłączenie przełącznika do instalacji i sparowanie urządzeń.

Ile stref można obsługiwać jednym pilotem?

Pilot FUT006 obsługuje 4 niezależne strefy.

Czy zestaw zawiera cztery przełączniki?

Nie. Zestaw zawiera jeden przełącznik SWR. Kolejne przełączniki można dokupić osobno.

Czy można sterować czterema lampami niezależnie?

Tak, po zastosowaniu czterech odpowiednio podłączonych i przypisanych przełączników SWR, po jednym dla każdego obwodu.

Czy jednym pilotem można sterować kilkoma przełącznikami jednocześnie?

Tak. Kompatybilne przełączniki przypisane do tej samej strefy mogą reagować na wspólne polecenia.

Czy zestaw wymaga WiFi?

Nie. Pilot FUT006 i przełącznik SWR komunikują się bezpośrednio przez RF 2,4GHz.

Czy zestaw działa bez Internetu?

Tak. Sterowanie radiowe nie wymaga połączenia z Internetem.

Czy można sterować zestawem przez aplikację Tuya Smart?

Nie bezpośrednio. Model SWR jest przełącznikiem radiowym bez wbudowanej komunikacji WiFi Tuya.

Jaki jest zasięg pilota?

Deklarowany zasięg pilota FUT006 wynosi do 20 metrów, zależnie od warunków otoczenia.

Czy można podłączyć tradycyjny przycisk ścienny?

Tak. Przełącznik SWR obsługuje przewodowy przycisk chwilowy PUSH.

Czy można sterować taśmą LED 12V lub 24V?

Tak. Przełącznik może włączać i wyłączać zasilanie sieciowe odpowiednio dobranego zasilacza LED 12V lub 24V.

Czy pilot umożliwia ściemnianie oświetlenia?

Pilot FUT006 posiada funkcje przeznaczone do sterowania kompatybilnymi odbiornikami MONO / CCT, ale przełącznik SWR realizuje wyłącznie funkcję włączania i wyłączania. Zestaw FUT006 + SWR nie umożliwia ściemniania.

Czy można sterować oświetleniem 230V AC?

Tak. Przełącznik SWR jest przeznaczony do odpowiednio dobranych odbiorników zasilanych napięciem 220–240V AC.

Jakie jest maksymalne obciążenie przełącznika?

Maksymalny prąd obciążenia wynosi 10A. Przy 230V odpowiada to około 2300W dla odpowiedniego charakteru obciążenia.

Czy można później rozbudować instalację?

Tak. Można dokupić kolejne kompatybilne przełączniki SWR i przypisać je do jednej z czterech stref pilota.

Czy przełącznik można zamontować w puszce elektrycznej?

Tak, pod warunkiem zapewnienia odpowiedniej przestrzeni oraz prawidłowego i bezpiecznego podłączenia.

Czy zestaw nadaje się do sterowania wentylatorami i pompami?

Wyłącznie wtedy, gdy parametry odbiornika, w tym prąd rozruchowy i charakter obciążenia, są zgodne z dopuszczalnymi warunkami pracy przełącznika. W niektórych instalacjach wymagany jest stycznik pośredniczący.

Dlaczego warto wybrać zestaw MiBoxer FUT006 + SWR?

Bezprzewodowy włącznik światła MiBoxer FUT006 + SWR to praktyczne rozwiązanie do zdalnego sterowania oświetleniem 230V AC za pomocą pilota radiowego.

Dzięki 4 niezależnym strefom sterowania można stopniowo rozbudowywać instalację o kolejne przełączniki i wygodnie zarządzać różnymi grupami oświetlenia.

Komunikacja RF 2,4GHz eliminuje konieczność prowadzenia dodatkowych przewodów sterujących do pilota, a obsługa przycisku PUSH pozwala zachować tradycyjne sterowanie ścienne.

Zestaw sprawdzi się w domach, mieszkaniach, biurach, sklepach i lokalach usługowych, szczególnie podczas modernizacji istniejących instalacji oświetleniowych.

Wybierz MiBoxer FUT006 + SWR – steruj oświetleniem 230V bezprzewodowo, podziel instalację na 4 strefy i rozbudowuj system zgodnie ze swoimi potrzebami.
