Jak uruchomić cyfrową adresowalną taśmę LED? Kompletny poradnik krok po kroku

Cyfrowe adresowalne taśmy LED stają się coraz popularniejsze zarówno w nowoczesnych instalacjach domowych, jak i w profesjonalnych systemach oświetleniowych. W przeciwieństwie do klasycznych taśm LED pozwalają sterować poszczególnymi pikselami lub sekcjami taśmy, dzięki czemu można tworzyć dynamiczne animacje, fale świetlne, przejścia kolorów, efekty tęczy oraz oświetlenie reagujące na muzykę.

Jednocześnie taśmy LED Digital SPI są bardziej zaawansowane technicznie niż tradycyjne taśmy LED RGB. Do ich prawidłowego działania potrzebny jest odpowiedni sterownik cyfrowy, właściwy zasilacz, prawidłowe połączenie przewodów oraz konfiguracja liczby pikseli.

W tym poradniku pokazujemy krok po kroku, jak podłączyć i uruchomić cyfrową taśmę LED z wykorzystaniem sterownika MiBoxer SPIR5 oraz pilota MiBoxer C9.

Nasza firma od wielu lat specjalizuje się w cyfrowym oświetleniu LED. Jeżeli planujesz montaż adresowalnej taśmy LED i nie masz pewności, jaki sterownik, zasilacz lub sposób podłączenia będzie odpowiedni, skontaktuj się z nami. Pomożemy dobrać kompletne rozwiązanie.

Czym jest cyfrowa adresowalna taśma LED?

Cyfrowa taśma LED, określana również jako taśma adresowalna LED, Digital LED, Digital SPI lub taśma SPI, posiada układy sterujące, które pozwalają przekazywać informacje o kolorze i jasności poszczególnych pikseli.

W klasycznej taśmie RGB wszystkie diody w danym obwodzie są sterowane jednocześnie. Jeżeli ustawimy kolor czerwony, cała taśma świeci na czerwono. W przypadku taśmy cyfrowej poszczególne sekcje mogą otrzymywać różne informacje sterujące.

Oznacza to, że na jednej taśmie możemy uzyskać jednocześnie kilka kolorów i dynamiczne efekty świetlne.

Co można uzyskać dzięki adresowalnej taśmie LED?

Możliwości cyfrowego oświetlenia LED są znacznie większe niż w przypadku zwykłej taśmy RGB. W zależności od zastosowanego sterownika i rodzaju taśmy można tworzyć między innymi:

• dynamiczne zmiany kolorów,
• płynne przejścia pomiędzy kolorami,
• efekty tęczy,
• fale świetlne,
• animacje świetlne,
• efekty przemieszczające się wzdłuż taśmy,
• efekty pulsowania i rozjaśniania,
• oświetlenie reagujące na muzykę,
• różne sceny i programy świetlne,
• indywidualne ustawienia kolorów dla kolejnych stref lub pikseli.

Dlatego adresowalne taśmy LED znajdują zastosowanie w domach, salonach, pokojach gamingowych, sklepach, restauracjach, hotelach, klubach, witrynach, reklamach, scenografiach oraz instalacjach dekoracyjnych.

Dlaczego warto wymienić zwykłe oświetlenie na nowoczesne LED?

Rozwój technologii LED sprawił, że tradycyjne źródła światła są coraz częściej zastępowane przez nowoczesne rozwiązania LED. Dotyczy to nie tylko klasycznych żarówek, ale również oświetlenia dekoracyjnego, meblowego, architektonicznego oraz systemów wykorzystujących taśmy LED.

Dlaczego warto przejść na oświetlenie LED?

• niższy pobór energii – w wielu zastosowaniach LED pozwala uzyskać podobny efekt świetlny przy mniejszym zużyciu energii,
• dłuższa trwałość – dobrej jakości źródła LED mogą pracować znacznie dłużej niż tradycyjne żarówki,
• natychmiastowe świecenie – diody LED osiągają pełną jasność praktycznie od razu,
• mniejsze wydzielanie ciepła w wielu zastosowaniach – szczególnie istotne przy oświetleniu mebli, wnętrz i elementów dekoracyjnych,
• duży wybór barw światła – od ciepłego, przez neutralne, aż po zimne światło,
• możliwość regulacji jasności – w przypadku kompatybilnych sterowników i źródeł światła,
• możliwość tworzenia efektów świetlnych – w przypadku taśm cyfrowych możliwości są zdecydowanie większe niż w klasycznych instalacjach,
• nowoczesny wygląd – LED doskonale sprawdza się w nowoczesnych wnętrzach, reklamach i instalacjach dekoracyjnych.

W przypadku cyfrowej taśmy LED dochodzi jeszcze jedna bardzo ważna zaleta – możliwość programowania światła. Zamiast zwykłego włączania i wyłączania oświetlenia możemy tworzyć dynamiczne sceny dopasowane do wnętrza, wydarzenia lub konkretnej sytuacji.

Najczęściej stosowana konfiguracja cyfrowej taśmy LED

W tym poradniku wykorzystujemy przykładowy zestaw składający się z czterech podstawowych elementów:

• 5 metrów cyfrowej taśmy LED RGB 24V Digital SPI WS2811
• Sterownik cyfrowych taśm LED MiBoxer SPIR5 5in1
• Pilot MiBoxer C9 Digital SPI
• Zasilacz GLP GPV-100-24 24V DC 100W

Przed podłączeniem należy sprawdzić rzeczywisty pobór mocy zastosowanej taśmy. Jeżeli taśma ma pobierać około 90 W przy długości 5 metrów, zasilacz 100 W pozostawia stosunkowo niewielki zapas. Przy instalacjach pracujących długo z maksymalną mocą warto przewidzieć odpowiedni zapas mocy zasilacza.

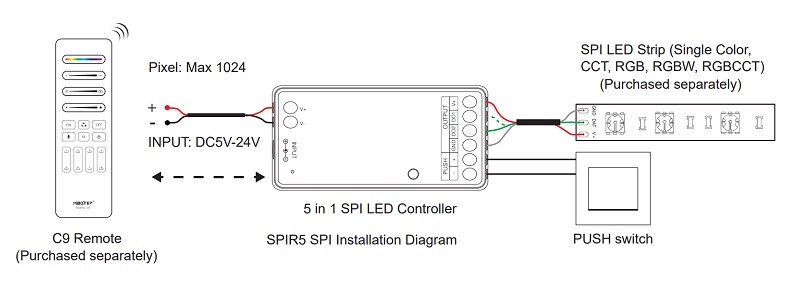

Etap 1 – podłączenie wszystkich elementów

Krok 1. Podłączenie zasilacza do sterownika

Pierwszym etapem jest podłączenie zasilacza 24V DC do wejścia zasilającego sterownika MiBoxer SPIR5.

Na sterowniku znajdują się zaciski wejściowe:

• INPUT V+ – dodatni biegun zasilania,
• INPUT V- – ujemny biegun zasilania.

W typowym przewodzie zasilającym należy zachować prawidłową biegunowość:

• +24V → INPUT V+
• GND / - → INPUT V-

Krok 2. Podłączenie cyfrowej taśmy LED

W przypadku zastosowanej cyfrowej taśmy LED należy zwrócić uwagę na trzy podstawowe połączenia:

• V+ – zasilanie dodatnie,
• GND – masa / minus zasilania,
• DATA – cyfrowy sygnał sterujący.

W przykładowej instalacji połączenia wykonujemy w następujący sposób:

• +24V taśmy → OUTPUT V+
• DATA taśmy → odpowiednie wyjście DATA, np. DO2
• GND taśmy → OUTPUT GND

Kierunek montażu cyfrowej taśmy LED

Jednym z najczęstszych błędów podczas montażu taśmy LED Digital SPI jest odwrócenie kierunku jej podłączenia.

Cyfrowa taśma LED jest kierunkowa. Na jej powierzchni znajduje się zazwyczaj strzałka wskazująca kierunek przepływu sygnału DATA.

Oznacza to, że sygnał DATA musi wejść do taśmy od strony oznaczonej jako wejście sygnału. Nie można dowolnie zamieniać początku i końca taśmy tak jak w przypadku wielu klasycznych taśm LED.

Jeżeli taśma zostanie podłączona odwrotnie, może nie reagować na sterownik lub nie wyświetlać prawidłowych efektów świetlnych.

Co zrobić z przewodami na drugim końcu taśmy?

Jeżeli w danej instalacji drugi koniec taśmy nie jest wykorzystywany, znajdujące się tam przewody należy odpowiednio zabezpieczyć i zaizolować.

Nie należy pozostawiać niezaizolowanych przewodów, które mogłyby przypadkowo zetknąć się ze sobą lub innym elementem instalacji.

Etap 2 – konfiguracja sterownika MiBoxer SPIR5

MiBoxer SPIR5 jest sterownikiem typu 5 in 1. Oznacza to możliwość pracy z różnymi rodzajami oświetlenia LED, zależnie od konfiguracji i zastosowanego źródła światła.

Sterownik może obsługiwać między innymi:

• MONO – oświetlenie jednokolorowe,
• CCT – regulację temperatury barwowej,
• RGB – trzy podstawowe kanały kolorów,
• RGBW – RGB oraz dodatkowy kanał białego światła,
• RGB+CCT / RGBCCT – kolor RGB oraz regulację barwy białej.

W przypadku cyfrowej taśmy RGB należy wybrać właściwy tryb pracy sterownika zgodny z zastosowaną taśmą i jej protokołem.

Parowanie pilota MiBoxer C9 ze sterownikiem

Po wykonaniu połączeń elektrycznych kolejnym krokiem jest sparowanie pilota MiBoxer C9 ze sterownikiem SPIR5.

Procedura parowania może zależeć od konkretnej wersji urządzenia, dlatego należy zawsze sprawdzić instrukcję przypisaną do danego modelu. W przypadku opisywanej konfiguracji procedura wygląda następująco:

1. Odłącz zasilanie sterownika na około 10 sekund.
2. Ponownie podłącz zasilanie.
3. W ciągu kilku sekund trzykrotnie naciśnij przycisk ON na pilocie.

Po prawidłowym sparowaniu możliwe jest sterowanie taśmą LED za pomocą pilota.

Konfiguracja liczby pikseli – Setting Length

Jednym z najważniejszych etapów uruchamiania cyfrowej taśmy LED jest ustawienie liczby pikseli obsługiwanych przez sterownik.

Funkcja ta może być określana jako:

Setting Length / Pixel Number

W przypadku sterownika SPIR5 zakres konfiguracji obejmuje od kilku do maksymalnie 1024 pikseli, zależnie od konfiguracji urządzenia i zastosowanej taśmy.

Dlaczego ustawienie liczby pikseli jest tak ważne?

Sterownik musi wiedzieć, jak długa jest podłączona taśma i ile elementów adresowalnych ma obsługiwać. Jeżeli ustawiona liczba pikseli nie odpowiada rzeczywistej długości taśmy, efekty mogą działać nieprawidłowo.

Jak ustawić liczbę pikseli?

• przytrzymaj przycisk ON zgodnie z instrukcją sterownika,
• taśma przejdzie w tryb konfiguracji,
• ostatni aktywny piksel może zostać wskazany poprzez miganie,
• za pomocą pilota ustaw liczbę pikseli odpowiadającą rzeczywistej taśmie.

Dlaczego zbyt duża liczba pikseli może powodować opóźnienie?

Jeżeli w sterowniku ustawiona zostanie większa liczba pikseli niż znajduje się fizycznie na taśmie, sterownik może wykonywać operacje również dla nieistniejących elementów.

W niektórych sytuacjach może to być widoczne podczas wyłączania lub wykonywania określonych efektów. Sterownik musi bowiem przetworzyć zaprogramowaną liczbę adresów, mimo że fizycznie podłączona taśma jest krótsza.

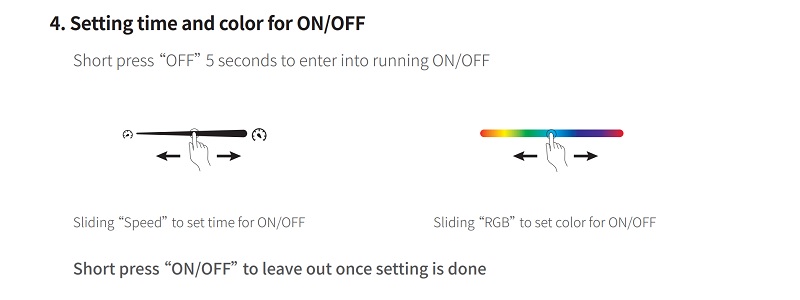

Ustawienie efektu startowego

Po prawidłowym podłączeniu i skonfigurowaniu liczby pikseli można przejść do ustawień związanych z uruchamianiem oświetlenia.

W zależności od konfiguracji sterownika można ustawić między innymi:

• kolor startowy,
• jasność,
• wybrany efekt świetlny,
• szybkość animacji,
• sposób rozpoczęcia efektu,
• wybraną scenę świetlną.

Dzięki temu po uruchomieniu instalacji taśma LED może od razu rozpocząć pracę w określonym trybie, zamiast wymagać każdorazowego ręcznego ustawiania efektu.

4 niezależne wyjścia – co daje sterownik SPIR5?

Jedną z ciekawszych funkcji sterownika MiBoxer SPIR5 jest możliwość wykorzystania czterech niezależnych wyjść.

W praktyce pozwala to zbudować bardziej rozbudowany system oświetlenia bez konieczności stosowania osobnego sterownika dla każdej strefy.

Przykładowo można wykorzystać poszczególne wyjścia do obsługi:

• podświetlenia sufitu,
• oświetlenia telewizora lub ściany RTV,
• podświetlenia półek i mebli,
• oświetlenia wnęki,
• podświetlenia schodów,
• oświetlenia witryny sklepowej,
• oświetlenia dekoracyjnego baru lub restauracji.

Każde wyjście może być wykorzystane jako osobna strefa instalacji. Sposób działania oraz dostępne efekty zależą od wybranego trybu pracy, rodzaju taśmy oraz konfiguracji sterownika.

Tryb muzyczny – taśma LED reagująca na dźwięk

Jedną z atrakcyjnych funkcji nowoczesnych sterowników cyfrowych jest tryb muzyczny.

W tym trybie efekty świetlne mogą zmieniać się w zależności od rytmu i dźwięku. Pozwala to stworzyć dynamiczne oświetlenie do:

• pokoju gamingowego,
• salonu,
• kina domowego,
• imprez,
• klubów i lokali,
• scenografii,
• stoisk targowych,
• dekoracji witryn sklepowych.

W połączeniu z adresowalną taśmą LED efekt jest bardziej rozbudowany niż zwykłe jednoczesne miganie całej taśmy.

Najczęstsze błędy podczas uruchamiania cyfrowej taśmy LED

Jeżeli cyfrowa taśma LED nie działa, warto sprawdzić kilka podstawowych elementów instalacji.

• Nieprawidłowy kierunek podłączenia taśmy.
• Podłączenie przewodu DATA do niewłaściwego zacisku.
• Zamiana przewodów V+ i GND.
• Podłączenie masy taśmy do niewłaściwego zacisku.
• Wybranie niewłaściwego typu taśmy w sterowniku.
• Brak zgodności protokołu SPI pomiędzy taśmą a sterownikiem.
• Brak prawidłowego zasilania sterownika.
• Brak prawidłowego zasilania taśmy LED.
• Brak sparowania pilota.
• Nieprawidłowo ustawiona liczba pikseli.
• Pozostawienie niezaizolowanych przewodów na końcu taśmy.
• Zastosowanie zasilacza o zbyt małej mocy.

Co zrobić, gdy taśma LED świeci tylko częściowo?

W pierwszej kolejności należy sprawdzić:

1. kierunek strzałki na taśmie,
2. przewód DATA,
3. biegunowość zasilania,
4. połączenie GND,
5. ustawiony typ taśmy,
6. liczbę pikseli w ustawieniach sterownika,
7. zgodność protokołu SPI.

W przypadku dłuższych instalacji należy również sprawdzić spadki napięcia oraz sposób doprowadzenia zasilania do taśmy.

Zasilanie cyfrowej taśmy LED – o czym trzeba pamiętać?

Dobór zasilacza jest jednym z najważniejszych elementów całej instalacji.

Jeżeli zastosowana taśma LED pracuje przy napięciu 24V DC, należy zastosować odpowiedni zasilacz 24V DC. Nie wolno zasilać takiej taśmy bezpośrednio z napięcia 230V AC.

Moc zasilacza powinna być dopasowana do rzeczywistego poboru mocy taśmy oraz pozostałych urządzeń. Przy projektowaniu instalacji warto również uwzględnić odpowiedni zapas mocy.

Przykładowo, jeżeli taśma pobiera około 18 W na metr, 5 metrów może wymagać około 90 W przy pracy z pełną mocą. Zasilacz 100 W pozostawia w takim przypadku niewielki zapas.

Czy można przedłużać cyfrową taśmę LED?

Tak, jednak przy dłuższych instalacjach należy zwrócić uwagę nie tylko na sygnał DATA, ale również na zasilanie.

Wraz ze wzrostem długości taśmy rośnie całkowity pobór prądu. Może również pojawić się spadek napięcia, który powoduje różnice w jasności pomiędzy początkiem a dalszą częścią instalacji.

W rozbudowanych instalacjach warto więc odpowiednio zaplanować punkty zasilania oraz przekroje przewodów.

W przypadku bardzo długich instalacji należy również sprawdzić ograniczenia konkretnej taśmy i sterownika dotyczące długości, liczby pikseli oraz częstotliwości sygnału.

Gdzie można zastosować cyfrowe taśmy LED?

Adresowalne taśmy LED dają ogromne możliwości aranżacyjne. Mogą być wykorzystywane zarówno jako dekoracyjne źródło światła, jak i element bardziej zaawansowanych instalacji.

• oświetlenie sufitów podwieszanych,
• oświetlenie schodów,
• podświetlenie mebli,
• podświetlenie półek,
• oświetlenie ścian RTV,
• pokoje gamingowe,
• kina domowe,
• restauracje i bary,
• hotele,
• witryny sklepowe,
• stoiska targowe,
• reklamy i ekspozycje,
• dekoracje eventowe,
• scenografie,
• oświetlenie architektoniczne.

W przypadku zastosowań dekoracyjnych warto połączyć taśmę cyfrową z profilem aluminiowym oraz odpowiednim kloszem. Profil pomaga odprowadzać ciepło, a klosz może dodatkowo poprawić wygląd całej instalacji.

Cyfrowa taśma LED a klasyczna taśma RGB – którą wybrać?

Klasyczna taśma RGB będzie dobrym rozwiązaniem, jeżeli zależy nam przede wszystkim na zmianie koloru całej taśmy jednocześnie.

Cyfrowa taśma LED będzie natomiast odpowiednia wtedy, gdy chcemy uzyskać dynamiczne efekty i możliwość niezależnego sterowania kolejnymi fragmentami taśmy.

Wybór powinien więc zależeć przede wszystkim od oczekiwanego efektu, rodzaju instalacji oraz zastosowanego sterownika.

Jak prawidłowo zaplanować instalację Digital SPI?

Przed zakupem elementów warto odpowiedzieć sobie na kilka podstawowych pytań:

1. Jakie napięcie posiada taśma LED – 5V, 12V czy 24V?
2. Jaki protokół cyfrowy wykorzystuje taśma?
3. Ile pikseli posiada cała instalacja?
4. Jaki jest pobór mocy taśmy?
5. Jaka moc zasilacza będzie odpowiednia?
6. Czy potrzebny jest pilot, aplikacja Wi-Fi lub sterowanie automatyczne?
7. Czy instalacja będzie podzielona na kilka niezależnych stref?
8. Czy wymagane są efekty dynamiczne lub tryb muzyczny?
9. Czy taśma będzie montowana wewnątrz czy na zewnątrz?

Dobre zaplanowanie instalacji przed zakupem pozwala uniknąć wielu problemów podczas późniejszego montażu.

Taśmy LED Digital SPI w sklepie LED

Jeżeli szukasz elementów do budowy systemu cyfrowego oświetlenia LED, zobacz również naszą kategorię:

Cyfrowe taśmy LED Digital SPI

Do sterowania cyfrowymi taśmami LED dostępne są również odpowiednie sterowniki:

Sterowniki LED do taśm cyfrowych Digital SPI

FAQ – najczęściej zadawane pytania o cyfrowe taśmy LED

Czy cyfrowa taśma LED działa bez sterownika?

Do pełnego wykorzystania funkcji cyfrowej taśmy LED potrzebny jest odpowiedni sterownik generujący właściwy sygnał cyfrowy. Sam zasilacz nie wystarczy do sterowania efektami Digital SPI.

Czy zwykły sterownik RGB obsłuży taśmę Digital SPI?

Nie. Klasyczny sterownik RGB i sterownik cyfrowej taśmy LED działają na innej zasadzie. Przed zakupem należy sprawdzić zgodność sterownika z protokołem zastosowanym w taśmie.

Do czego służy przewód DATA?

Przewód DATA przesyła cyfrowe informacje sterujące do kolejnych elementów adresowalnej taśmy LED. Za jego pośrednictwem przekazywane są informacje dotyczące sposobu świecenia.

Co oznacza Digital SPI?

Digital SPI oznacza system sterowania cyfrowym oświetleniem LED wykorzystujący sygnał danych. W zależności od produktu mogą być stosowane różne układy i protokoły, dlatego zawsze należy sprawdzić kompatybilność sterownika z konkretną taśmą.

Dlaczego taśma LED musi być podłączona w odpowiednim kierunku?

Cyfrowy sygnał DATA jest przesyłany w określonym kierunku. Strzałka na taśmie wskazuje kierunek przepływu danych i powinna prowadzić od strony sterownika w stronę dalszej części taśmy.

Co się stanie, jeśli ustawię złą liczbę pikseli?

Efekty świetlne mogą działać nieprawidłowo, a w określonych sytuacjach mogą pojawić się opóźnienia lub niewłaściwe zachowanie animacji. Dlatego liczba pikseli w sterowniku powinna odpowiadać rzeczywistej instalacji.

Czy można skrócić cyfrową taśmę LED?

Tak, jeżeli konkretny model taśmy posiada oznaczone miejsca cięcia. Po skróceniu instalacji warto ponownie sprawdzić i skonfigurować liczbę pikseli w sterowniku.

Czy cyfrowa taśma LED pobiera dużo energii?

Pobór energii zależy od konkretnego modelu taśmy, liczby pikseli, napięcia oraz ustawionego koloru i jasności. Przy projektowaniu instalacji należy zawsze sprawdzić moc podaną przez producenta.

Czy warto wymienić tradycyjne oświetlenie na LED?

W wielu zastosowaniach tak. Oświetlenie LED może charakteryzować się niższym poborem energii, dłuższą trwałością, natychmiastowym osiąganiem pełnej jasności oraz większymi możliwościami sterowania. W przypadku taśm cyfrowych dodatkową zaletą jest możliwość tworzenia dynamicznych efektów świetlnych.

Podsumowanie – jak uruchomić cyfrową taśmę LED?

Uruchomienie cyfrowej adresowalnej taśmy LED jest bardziej wymagające niż montaż klasycznej taśmy LED, jednak prawidłowo zaplanowana instalacja pozwala wykorzystać ogromne możliwości nowoczesnego oświetlenia.

Najważniejsze czynności to:

1. dobór odpowiedniego zasilacza,
2. prawidłowe podłączenie zasilania do sterownika,
3. prawidłowe podłączenie przewodów V+, GND oraz DATA,
4. zachowanie właściwego kierunku taśmy,
5. wybór odpowiedniego trybu pracy sterownika,
6. sparowanie pilota lub skonfigurowanie sterowania,
7. ustawienie właściwej liczby pikseli,
8. konfiguracja efektów świetlnych,
9. sprawdzenie całej instalacji przed rozpoczęciem normalnej pracy.

Dzięki cyfrowemu sterowaniu można stworzyć znacznie bardziej zaawansowane oświetlenie niż przy zastosowaniu klasycznej taśmy RGB. Taśma LED Digital SPI pozwala uzyskać animacje, dynamiczne przejścia kolorów, fale świetlne oraz efekty reagujące na muzykę.
