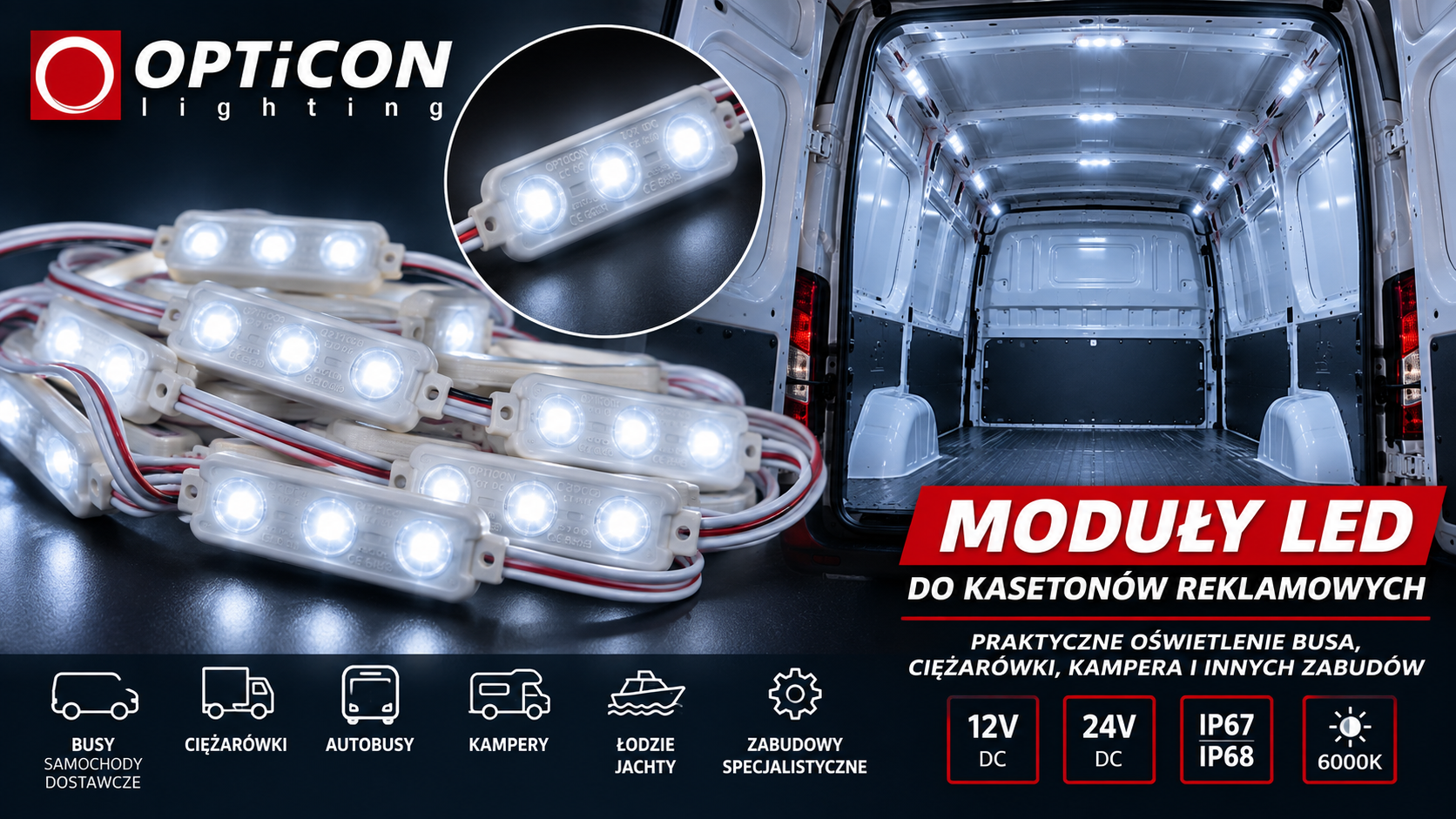

Moduły LED do kasetonów jako oświetlenie busa, ciężarówki i zabudowy – małe, hermetyczne i praktyczne rozwiązanie

Moduły LED do kasetonów reklamowych kojarzą się przede wszystkim z reklamą świetlną, witrynami i podświetlanymi napisami. Ich konstrukcja sprawia jednak, że coraz częściej znajdują zastosowanie również poza reklamą. Małe wymiary, możliwość pracy przy napięciu 12 V lub 24 V, a także dostępność wersji hermetycznych powodują, że są bardzo ciekawym rozwiązaniem do oświetlenia busów, samochodów dostawczych, ciężarówek, autobusów, kamperów, przyczep, łodzi i różnych zabudów specjalistycznych.

W praktyce moduły LED można wykorzystać zarówno do głównego oświetlenia przestrzeni ładunkowej, jak i do doświetlania półek, schowków, wnęk czy konkretnych fragmentów zabudowy.

W odróżnieniu od dużych opraw, pojedynczy moduł zajmuje niewiele miejsca. Można więc zamontować wiele punktów świetlnych wzdłuż całej przestrzeni bez zabierania dużej ilości miejsca.

W tym artykule wyjaśniamy czym są moduły LED, dlaczego sprawdzają się w samochodach, jakie mają zalety, czym różnią się wersje 12 V i 24 V, co oznacza hermetyczność IP67 lub IP68, czym są gotowe łańcuchy modułów oraz gdzie można je zastosować.

Spis treści

• Czym są moduły LED do kasetonów?
• Dlaczego moduły LED sprawdzają się w pojazdach?
• Moduły LED do oświetlenia paki busa
• Moduły LED do samochodu ciężarowego
• Moduły LED do autobusu
• Moduły LED do kampera
• Moduły LED do łodzi i jachtu
• Moduły LED 12 V
• Moduły LED 24 V
• Moduły LED 10–30 V
• Co daje hermetyczna obudowa modułu LED?
• IP67 i IP68 – co oznaczają te klasy ochrony?
• Gotowe łańcuchy modułów LED
• Jak rozmieścić moduły LED na pace?
• Moduły LED czy taśma LED?
• Moduły LED czy gotowe lampki?
• Moduły Edge Light z kierunkową optyką
• Jaką barwę światła wybrać?
• Jak dobrać moc modułów LED?
• Jak zaplanować instalację elektryczną?
• Jak wybrać odpowiedni moduł LED?
• FAQ – najczęściej zadawane pytania

Czym są moduły LED do kasetonów?

Moduł LED to niewielki gotowy element oświetleniowy wyposażony w jedną lub kilka diod LED oraz układ umożliwiający zasilanie modułu z określonego napięcia.

Moduły są powszechnie stosowane do podświetlania kasetonów reklamowych, liter przestrzennych i innych elementów wymagających rozłożenia światła na większej powierzchni.

Właśnie ta cecha jest bardzo przydatna również w pojazdach.

Zamiast montować jedną dużą lampę można rozmieścić kilkanaście małych modułów dokładnie tam, gdzie potrzebne jest światło.

Dlaczego moduły LED sprawdzają się w pojazdach?

Moduły LED mają kilka cech, które są szczególnie przydatne w zabudowach samochodowych.

• małe rozmiary,
• niewielki pobór energii,
• możliwość rozmieszczenia wielu punktów świetlnych,
• dostępność wersji 12 V i 24 V,
• hermetyczne obudowy w wielu konstrukcjach,
• możliwość tworzenia długich łańcuchów.

To szczególnie ważne w busach i pojazdach specjalistycznych, w których przestrzeń jest ograniczona i często trzeba oświetlić wiele małych stref.

Moduły LED do oświetlenia paki busa

Oświetlenie paki busa nie musi być wykonane wyłącznie przy użyciu gotowych opraw.

Moduły LED można rozmieścić wzdłuż całej przestrzeni ładunkowej, na suficie, bokach zabudowy lub pod półkami.

Takie rozwiązanie może być bardzo skuteczne, gdy:

• przestrzeń jest długa,
• na ścianach znajdują się półki,
• zabudowa tworzy wiele wnęk,
• jedna centralna lampka powoduje powstawanie cieni.

Zastosowanie wielu małych źródeł światła pozwala ograniczyć powstawanie ciemnych miejsc.

W przypadku długiej paki często lepiej zastosować wiele mniejszych modułów niż jedną bardzo mocną lampę.

Moduły LED do samochodu ciężarowego

W samochodach ciężarowych moduły LED mogą być wykorzystane zarówno we wnętrzu kabiny, jak i w różnych dodatkowych zabudowach.

Ciekawym zastosowaniem są również czerwone moduły LED montowane na tylnej części kabiny lub w innych elementach zabudowy, gdzie potrzebne jest dodatkowe światło o określonej barwie.

W samochodach ciężarowych często występuje instalacja 24 V, dlatego należy stosować moduły przeznaczone do tego napięcia albo produkty pracujące w odpowiednio szerokim zakresie.

Przy zastosowaniach zewnętrznych warto również zwrócić uwagę na odporność modułu na wilgoć i warunki atmosferyczne.

Moduły LED do autobusu

Autobusy posiadają duże powierzchnie wymagające dobrego oświetlenia.

Moduły LED można wykorzystać w:

• przedziale pasażerskim,
• przedziale bagażowym,
• schowkach,
• stopniach wejściowych,
• zabudowach technicznych.

W przypadku długich przedziałów moduły można rozmieścić w równych odstępach, dzięki czemu uzyskujemy bardziej równomierne oświetlenie.

Moduły LED do kampera

W kamperach bardzo ważne są małe wymiary i niski pobór energii.

Moduły LED można stosować między innymi w:

• szafkach,
• schowkach,
• bagażniku,
• garażu pod łóżkiem lub zabudową,
• przestrzeni technicznej.

W przypadku zabudowy mieszkalnej można połączyć moduły LED z taśmą LED oraz lampkami wpuszczanymi.

Moduły LED do łodzi i jachtu

Małe moduły LED mogą również znaleźć zastosowanie na łodziach i jachtach.

Można je wykorzystać do oświetlenia:

• kabin,
• schowków,
• bakist,
• stopni,
• przedziałów technicznych,
• wybranych fragmentów pokładu.

W miejscach narażonych na wodę lub zachlapanie szczególnie istotna jest odpowiednia klasa ochrony konkretnego produktu.

Moduły LED 12 V

Moduły LED 12 V są przeznaczone do instalacji 12 V DC.

To popularne rozwiązanie w:

• samochodach osobowych,
• busach,
• kamperach,
• łodziach,
• przyczepach.

Ich zaletą jest możliwość zasilania z istniejącej instalacji niskonapięciowej pojazdu.

Przy większej liczbie modułów należy obliczyć łączny pobór mocy całego układu.

→ Zobacz moduły LED

Moduły LED 24 V

Moduły LED 24 V są przeznaczone do instalacji wykorzystujących napięcie 24 V DC.

Znajdują zastosowanie między innymi w:

• samochodach ciężarowych,
• autobusach,
• pojazdach specjalistycznych,
• większych zabudowach mobilnych.

Jeżeli instalacja samochodu pracuje przy 24 V, należy używać modułów przeznaczonych do tego napięcia.

Moduły LED 10–30 V

Jeszcze bardziej uniwersalnym rozwiązaniem są produkty pracujące w zakresie 10–30 V DC.

Taki zakres pozwala stosować moduł zarówno w wielu instalacjach 12 V, jak i 24 V, o ile producent wyraźnie dopuszcza ten zakres.

Może to być szczególnie wygodne w firmach posiadających różne rodzaje pojazdów.

Zamiast magazynować kilka różnych typów modułów można wykorzystać jeden model obsługujący szeroki zakres napięcia.

Przed podłączeniem zawsze należy sprawdzić zakres napięcia konkretnego produktu.

Co daje hermetyczna obudowa modułu LED?

Wiele modułów LED jest wyposażonych w obudowę chroniącą elektronikę przed wpływem środowiska zewnętrznego.

Jest to szczególnie ważne w zastosowaniach samochodowych, ponieważ moduł może być narażony na:

• wilgoć,
• zachlapanie,
• kurz,
• zmiany temperatury.

Hermetyczna konstrukcja może znacząco zwiększyć możliwości zastosowania produktu.

Nie oznacza to jednak, że każdy moduł nadaje się do zanurzenia lub pracy bezpośrednio pod wodą.

Trzeba zawsze sprawdzić konkretną klasę ochrony.

IP67 i IP68 – co oznaczają te klasy ochrony?

Oznaczenia IP67 i IP68 informują o stopniu ochrony obudowy urządzenia przed pyłem oraz wodą.

IP67

Klasa IP67 oznacza pełną ochronę przed pyłem oraz ochronę przed czasowym zanurzeniem w wodzie w warunkach określonych przez normę.

IP68

IP68 zapewnia wyższy poziom ochrony przed wodą, ale dokładne warunki zależą od deklaracji producenta.

IP67 lub IP68 nie oznacza, że każdy produkt można zamontować w dowolnym miejscu. Zawsze trzeba sprawdzić specyfikację konkretnego modułu.

Gotowe łańcuchy modułów LED

Jedną z zalet modułów stosowanych w reklamie jest możliwość łączenia ich w gotowe łańcuchy.

Takie rozwiązanie jest bardzo wygodne również w samochodach.

Zamiast instalować każdy moduł osobno można wykorzystać przygotowany ciąg modułów i rozmieszczać je wzdłuż całej przestrzeni.

Można dzięki temu stworzyć:

• ciągłe oświetlenie paki,
• oświetlenie boków zabudowy,
• oświetlenie półek,
• oświetlenie przedziału bagażowego.

Gotowe łańcuchy skracają również czas montażu.

Jak rozmieścić moduły LED na pace?

Podstawowym błędem jest montowanie wszystkich modułów w jednym miejscu.

Znacznie lepszy efekt uzyskamy, gdy światło będzie rozłożone w całej przestrzeni.

Przykładowy układ może obejmować:

• rzęd modułów wzdłuż lewej ściany,
• rzęd modułów wzdłuż prawej ściany,
• dodatkowe moduły przy tylnych drzwiach,
• osobne punkty pod półkami.

W małej przestrzeni wystarczy jeden rząd. W dużym aucie można zastosować dwa lub więcej.

Najważniejsze jest równomierne rozmieszczenie światła, a nie maksymalna moc pojedynczego punktu.

Moduły LED czy taśma LED?

Oba rozwiązania mają swoje zastosowanie.

Jeżeli zależy nam na długiej, ciągłej linii światła, taśma LED będzie naturalnym wyborem.

Jeżeli potrzebujemy wielu małych punktów odpornych na wilgoć i możemy je rozmieścić w różnych miejscach, moduły LED mogą być lepszym rozwiązaniem.

→ Zobacz taśmy LED

Moduły LED czy gotowe lampki?

Gotowe lampki są bardzo wygodne, gdy chcemy szybko zamontować kilka punktów świetlnych.

Moduły LED dają większą swobodę rozmieszczenia wielu źródeł światła.

Dlatego w praktyce można połączyć oba rozwiązania.

Przykładowo w busie:

• lampka liniowa może oświetlać główną część paki,
• moduły LED mogą doświetlać półki i wnęki,
• taśma LED może oświetlać dolną część zabudowy.

Moduły Edge Light z kierunkową optyką

Niektóre moduły wyposażone są w specjalne soczewki kierunkowe.

Moduły Edge Light mogą skupiać światło w określonym kierunku.

Takie rozwiązanie sprawdza się tam, gdzie nie chcemy rozpraszać światła na wszystkie strony.

Przykład – oświetlenie podłogi w łodzi

Moduł z wąskim kątem świecenia może zostać zastosowany do oświetlenia konkretnego fragmentu podłogi, stopnia albo wnęki.

Dzięki temu można uzyskać światło skierowane dokładnie na wybraną powierzchnię.

Jest to interesujące rozwiązanie przy projektowaniu dyskretnego oświetlenia łodzi, jachtu lub zabudowy specjalistycznej.

Jaką barwę światła wybrać?

Biała zimna

Chłodna biała barwa dobrze sprawdza się w zastosowaniach roboczych.

Jest często wybierana do:

• pak samochodów dostawczych,
• przedziałów bagażowych,
• samochodów serwisowych,
• schowków.

Biała neutralna

Bardziej neutralna barwa może być dobrym rozwiązaniem w kamperach, autobusach i przedziałach pasażerskich.

Biała ciepła

Ciepła barwa sprawdzi się przede wszystkim w zastosowaniach mieszkalnych i rekreacyjnych.

Czerwona

Czerwone moduły LED mogą być stosowane w określonych zastosowaniach sygnalizacyjnych lub jako dodatkowe oświetlenie wybranych elementów zabudowy.

Barwę należy zawsze dobrać do przeznaczenia oświetlenia i miejsca montażu.

Jak dobrać moc modułów LED?

Przy wyborze modułu nie należy patrzeć wyłącznie na moc pojedynczego elementu.

Znaczenie ma również liczba modułów.

Przykładowo dziesięć małych modułów po 2 W daje łącznie:

10 × 2 W = 20 W

Dlatego przed wykonaniem instalacji warto policzyć całkowity pobór energii.

Ma to szczególne znaczenie w pojazdach zasilanych z akumulatora.

Jak zaplanować instalację elektryczną?

Przed rozpoczęciem montażu warto przygotować prosty schemat.

Należy określić:

• napięcie instalacji,
• liczbę modułów,
• moc pojedynczego modułu,
• łączny pobór energii,
• miejsce montażu włącznika,
• przebieg przewodów.

W większych instalacjach można podzielić moduły na kilka niezależnych obwodów.

Przykładowo:

• oświetlenie główne paki,
• oświetlenie półek,
• oświetlenie przy drzwiach,
• dodatkowa strefa robocza.

Dzięki temu nie trzeba uruchamiać całego oświetlenia jednocześnie.

Jak wybrać odpowiedni moduł LED?

1. Sprawdź napięcie

Wybierz odpowiedni model 12 V, 24 V lub 10–30 V DC.

2. Sprawdź stopień ochrony

Jeżeli moduł będzie pracował w wilgotnym miejscu, sprawdź, czy posiada odpowiedni stopień ochrony.

3. Sprawdź moc

Dobierz moc pojedynczego modułu do planowanej liczby punktów świetlnych.

4. Sprawdź barwę światła

Do zastosowań roboczych często wybierane jest światło białe, natomiast do zastosowań rekreacyjnych można zastosować bardziej neutralne lub ciepłe barwy.

5. Sprawdź sposób montażu

Niektóre moduły przeznaczone są do przyklejenia, inne do przykręcenia lub zamontowania w konkretnym systemie.

6. Sprawdź kąt świecenia

Szeroki kąt będzie dobry do ogólnego oświetlenia, natomiast kierunkowa optyka może być lepsza do punktowego doświetlania.

7. Sprawdź możliwość łączenia

Jeżeli planujesz dużą instalację, gotowe łańcuchy modułów mogą znacząco ułatwić montaż.

Przykład instalacji modułów LED na pace busa

Załóżmy, że mamy busa wyposażonego w półki po obu stronach.

Dobrym rozwiązaniem może być:

• rząd modułów LED na lewej ścianie,
• rząd modułów LED na prawej ścianie,
• dodatkowe moduły pod półkami,
• osobny włącznik przy tylnych drzwiach.

W takim układzie światło dociera do całej przestrzeni, a półki nie tworzą dużych zacienionych obszarów.

Jeżeli pojazd posiada instalację 12 V, można zastosować moduły 12 V. W samochodzie z instalacją 24 V odpowiednie będą moduły 24 V.

Moduły LED jako dodatkowe oświetlenie samochodów ciężarowych

W samochodach ciężarowych moduły mogą być bardzo praktyczne ze względu na niewielkie wymiary.

Można je wykorzystać do:

• oświetlenia tylnej ściany kabiny,
• schowków,
• stopni,
• zabudowy,
• przestrzeni technicznych.

Dostępność wersji 24 V pozwala dopasować je do instalacji samochodów ciężarowych.

Moduły LED w zabudowach specjalistycznych

Małe hermetyczne moduły sprawdzają się również w zabudowach, w których występują nietypowe kształty i niewielka ilość miejsca.

Można je stosować między innymi w:

• mobilnych warsztatach,
• zabudowach serwisowych,
• przyczepach,
• pojazdach technicznych,
• maszynach i urządzeniach mobilnych.

FAQ – najczęściej zadawane pytania

Czy moduły LED do kasetonów można stosować w busie?

Tak. Jeżeli mają odpowiednie parametry elektryczne, mechaniczne i środowiskowe, mogą być stosowane jako dodatkowe oświetlenie zabudowy samochodu.

Czy moduły LED są dobre do oświetlenia paki?

Tak. Ich niewielkie wymiary pozwalają rozmieścić wiele punktów świetlnych na całej długości przestrzeni ładunkowej.

Czy moduły LED są dostępne w wersji 12 V?

Tak. Dostępne są moduły przeznaczone do instalacji 12 V DC.

Czy moduły LED są dostępne w wersji 24 V?

Tak. Dostępne są również konstrukcje przeznaczone do instalacji 24 V DC.

Co oznacza moduł LED 10–30 V?

Oznacza produkt przeznaczony do pracy w zakresie napięcia stałego od 10 V do 30 V, o ile taki zakres został podany przez producenta.

Czy moduły LED są hermetyczne?

Wiele modeli posiada hermetyczne obudowy. Stopień ochrony należy sprawdzić dla konkretnego produktu.

Co oznacza IP67?

IP67 oznacza pełną ochronę przed pyłem oraz ochronę przed czasowym zanurzeniem w wodzie w warunkach określonych dla tej klasy.

Czy moduły LED można łączyć w łańcuchy?

Tak. W zależności od produktu mogą być dostępne gotowe łańcuchy modułów przeznaczone do montażu.

Czy moduły LED można zastosować w samochodzie ciężarowym?

Tak, pod warunkiem zastosowania odpowiedniego modelu przeznaczonego do instalacji 24 V lub szerszego zakresu napięcia.

Czy moduły LED można stosować na łodzi?

Tak, jeżeli konkretny produkt jest odpowiedni do warunków pracy i posiada wymagany stopień ochrony.

Czy moduły Edge Light nadają się do łodzi?

Mogą być interesującym rozwiązaniem do kierunkowego oświetlenia podłogi, stopni i innych wybranych powierzchni.

Czy lepsza będzie taśma LED czy moduły?

Do długich, ciągłych linii światła bardzo dobrze sprawdza się taśma LED. Do punktowego rozmieszczania wielu małych źródeł światła bardzo praktyczne mogą być moduły LED.

Czy można połączyć moduły LED z taśmą LED?

Tak. Można stosować różne rodzaje oświetlenia w jednej zabudowie, pod warunkiem prawidłowego dopasowania napięcia i wykonania instalacji.

Jaka barwa światła jest najlepsza do paki busa?

Do zastosowań roboczych często wybierane jest białe światło zimne lub neutralne.

Czy czerwone moduły LED można stosować w samochodzie ciężarowym?

Mogą być stosowane w określonych zastosowaniach, ale funkcję takiego oświetlenia należy dopasować do miejsca montażu i obowiązujących wymagań dotyczących danego rodzaju światła.

Podsumowanie

Moduły LED do kasetonów reklamowych są interesującym rozwiązaniem również w zastosowaniach motoryzacyjnych.

Ich największe zalety to:

• małe wymiary,
• możliwość montażu wielu punktów świetlnych,
• wersje 12 V i 24 V,
• szerokie zakresy napięcia w wybranych modelach,
• hermetyczne wykonanie wielu konstrukcji,
• możliwość tworzenia gotowych łańcuchów.

Dzięki temu mogą być stosowane jako dodatkowe oświetlenie paki busa, samochodu dostawczego, ciężarówki, autobusu, kampera, łodzi, jachtu czy zabudowy specjalistycznej.

W przypadku długiej przestrzeni moduły można rozmieścić w równych odstępach, natomiast w miejscach wymagających punktowego doświetlenia można zastosować kilka niewielkich źródeł światła.

Do długich, ciągłych powierzchni warto rozważyć również taśmy LED, natomiast do szybkiego i prostego montażu gotowe lampki nawierzchniowe lub liniowe LED.

W bardziej wymagających zastosowaniach interesującym rozwiązaniem mogą być również moduły Edge Light z kierunkową optyką.

Najważniejsze jest zawsze prawidłowe dobranie napięcia, mocy, barwy światła, stopnia ochrony oraz sposobu montażu do konkretnego zastosowania.

→ Zobacz moduły LED w SklepLedowy.pl

→ Zobacz taśmy LED

→ Zobacz lampki nawierzchniowe LED

→ Zobacz lampki wpuszczane LED
