Jak podłączyć 20 metrów taśmy LED? Zasilanie taśmy 24V w suficie podwieszanym – praktyczny poradnik

Jak prawidłowo podłączyć 20 metrów taśmy LED, aby na całej długości świeciła równomiernie? To jedno z najczęstszych pytań pojawiających się przy wykonywaniu oświetlenia LED w salonach, sypialniach i innych większych pomieszczeniach.

Długie odcinki jednokolorowych taśm LED bardzo często wykorzystywane są do wykonania oświetlenia pośredniego w sufitach podwieszanych z płyt kartonowo-gipsowych. Wzdłuż ścian wykonywana jest specjalna półka, na której układa się taśmę LED w taki sposób, aby diody świeciły w stronę sufitu.

Światło pada wtedy na jasny sufit, odbija się od niego i zostaje rozproszone po całym pomieszczeniu. Dzięki temu zamiast bezpośrednio widocznych diod otrzymujemy miękką poświatę i bardzo ciekawy efekt dekoracyjnego oświetlenia wnętrza.

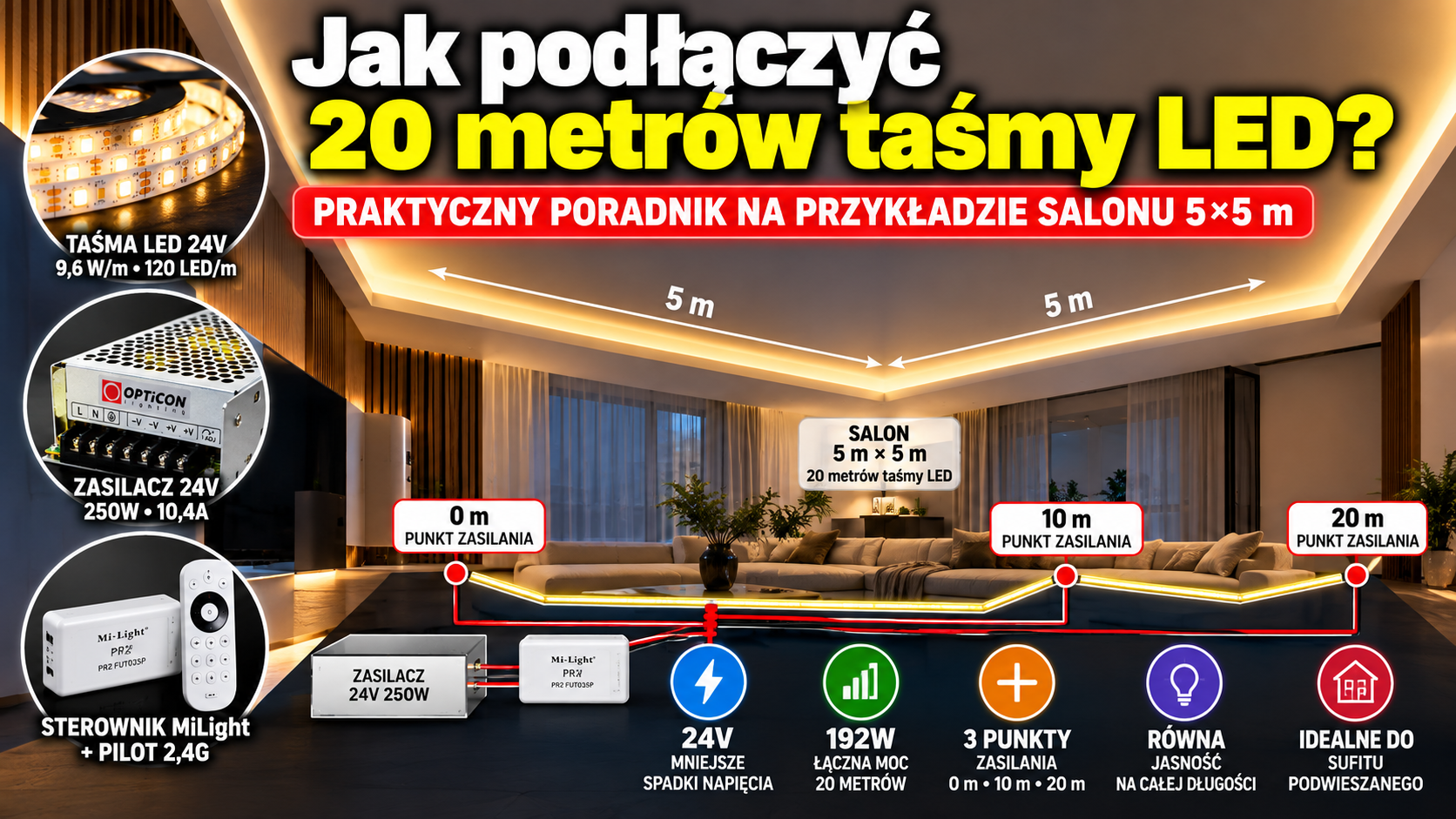

W tym poradniku wykonamy przykładową instalację dla salonu o wymiarach 5 × 5 metrów, czyli powierzchni 25 m². Obwód pomieszczenia wynosi dokładnie 20 metrów, dlatego wykorzystamy:

• 20 metrów jednokolorowej taśmy LED 24V,
• taśmę o mocy 9,6 W/m,
• 120 diod LED na metr,
• zasilacz LED 24V DC 250W,
• trzy punkty doprowadzenia zasilania do taśmy,
• opcjonalnie sterownik radiowy MiLight ze ściemnianiem i pilotem.

Wyjaśnimy również, dlaczego przy takiej instalacji lepiej wybrać 24V zamiast 12V, dlaczego nie należy zasilać 20 metrów standardowej taśmy tylko z jednego końca i dlaczego mocniejszy zasilacz sam w sobie nie rozwiązuje problemu spadków napięcia.

Spis treści

• Przykład – salon 5 × 5 m i 20 metrów taśmy LED
• Jak działa oświetlenie pośrednie sufitu?
• Dlaczego do 20 metrów taśmy warto wybrać 24V?
• Jaką taśmę LED zastosować?
• 2700K, 4000K, 6000K czy 10000K?
• Czy potrzebna jest taśma COB?
• Dlaczego wewnątrz pomieszczenia wystarczy IP20?
• Ile prądu pobiera 20 metrów taśmy LED?
• Jaki zasilacz zastosować?
• Dlaczego nie podłączać 20 metrów tylko z jednej strony?
• Skąd bierze się spadek napięcia?
• Jak podłączyć 20 metrów – trzy punkty zasilania
• Schemat instalacji 0 m + 10 m + 20 m
• Jak poprowadzić przewody?
• Sterownik MiLight i regulacja jasności
• Sterowanie pilotem radiowym
• Czy stosować profil aluminiowy?
• Co zmierzyć po wykonaniu instalacji?
• Najczęstsze błędy
• FAQ

Przykład – salon 5 × 5 metrów i 20 metrów taśmy LED

Załóżmy, że wykonujemy oświetlenie w salonie o wymiarach:

5 m × 5 m = 25 m²

Obwód pomieszczenia wynosi:

5 m + 5 m + 5 m + 5 m = 20 m

Jeżeli chcemy wykonać oświetlenie wokół całego pomieszczenia, potrzebujemy więc około 20 metrów taśmy LED.

To bardzo typowy przykład instalacji stosowanej w sufitach podwieszanych.

Jak oświetlić sufit podwieszany taśmą LED?

Jednym z popularnych sposobów jest wykonanie z płyt kartonowo-gipsowych specjalnej półki biegnącej wzdłuż ścian pomieszczenia.

Taśma LED zostaje zamontowana na półce tak, aby nie świeciła bezpośrednio w stronę osoby znajdującej się w pomieszczeniu, lecz w kierunku sufitu.

Dzięki temu światło:

1. pada na sufit,
2. odbija się od jasnej powierzchni,
3. ulega rozproszeniu,
4. wraca do pomieszczenia jako miękkie światło pośrednie.

Rozwiązanie takie pozwala ograniczyć efekt olśnienia i sprawia, że pojedyncze diody LED nie są bezpośrednio widoczne.

Biały sufit pełni rolę dużej powierzchni odbijającej światło

Efekt jest szczególnie dobry przy białym, matowym suficie.

Jasna powierzchnia odbija dużą część padającego światła, dzięki czemu cały sufit zaczyna wizualnie pełnić funkcję dużej powierzchni świecącej.

Trzeba jednak pamiętać, że jest to oświetlenie pośrednie. Część strumienia świetlnego zostaje utracona podczas odbicia i rozpraszania, dlatego ostateczna ilość światła docierającego do pomieszczenia będzie zależała między innymi od:

• mocy i strumienia świetlnego taśmy,
• odległości taśmy od sufitu,
• kształtu półki,
• koloru sufitu,
• rodzaju farby,
• wysokości pomieszczenia.

Dlatego w zależności od oczekiwanego efektu taśma LED może pełnić funkcję oświetlenia dekoracyjnego, uzupełniającego albo być jednym z kilku źródeł światła w salonie.

20 metrów taśmy LED – dlaczego zdecydowanie warto wybrać 24V zamiast 12V?

Przy krótkich instalacjach bardzo często stosowane są zarówno taśmy 12V, jak i 24V. Przy instalacji mającej 20 metrów długości zdecydowanie korzystniejszym rozwiązaniem jest zastosowanie taśmy 24V DC.

Dlaczego?

Najważniejsza różnica wynika z wartości prądu.

Podstawowy wzór wygląda następująco:

P = U × I

czyli:

I = P / U

Przy tej samej mocy dwukrotnie wyższe napięcie oznacza w przybliżeniu dwukrotnie mniejszy prąd.

Przykład dla instalacji 192W

Nasze 20 metrów taśmy 9,6 W/m będzie miało nominalną moc:

20 m × 9,6 W/m = 192 W

Gdyby instalacja pracowała przy 12V:

192 W / 12 V = 16 A

Przy napięciu 24V:

192 W / 24 V = 8 A

Różnica jest ogromna:

• 12V → około 16A,
• 24V → około 8A.

Dlaczego mniejszy prąd jest korzystny?

Straty na przewodach można opisać zależnością:

P_straty = I² × R

Oznacza to, że wartość prądu ma bardzo duże znaczenie dla strat powstających na rezystancji przewodów i ścieżek.

Dlatego instalacja 24V przy tej samej mocy jest korzystniejsza w przypadku:

• długich odcinków taśmy LED,
• większych mocy,
• dłuższych przewodów zasilających,
• rozbudowanych instalacji sufitowych.

24V nie eliminuje spadków napięcia, ale pomaga je ograniczyć i ułatwia wykonanie dużej instalacji.

Jaką taśmę LED zastosować do sufitu podwieszanego?

Do tego typu instalacji bardzo dobrym rozwiązaniem są taśmy LED 24V o mocy około 9,6 W/m i dużej liczbie diod na metr.

W naszym przykładzie wykorzystujemy taśmy OPTICON PREMIUM wyposażone w 120 diod SMD2835 na każdym metrze.

Dostępne są różne temperatury barwowe.

Taśma LED 24V 2700K – światło ciepłe

Barwa 2700K zapewnia bardzo ciepłe światło, zbliżone charakterem do tradycyjnych źródeł światła stosowanych w przytulnych wnętrzach.

Może być dobrym rozwiązaniem do salonów i sypialni, w których zależy nam na spokojnej, relaksującej atmosferze.

» Taśma LED 24V 9,6W/m 2700K OPTICON PREMIUM

Taśma LED 24V 4000K – światło neutralne

4000K jest bardzo uniwersalną barwą światła. Nie jest tak żółta jak 2700K ani tak chłodna jak 6000K.

Świetnie sprawdza się w nowoczesnych salonach, kuchniach, korytarzach oraz pomieszczeniach wielofunkcyjnych.

» Taśma LED 24V 9,6W/m 4000K OPTICON PREMIUM

Taśma LED 24V 6000K – światło zimne

Barwa 6000K daje zdecydowanie chłodniejsze, białe światło. Może być stosowana w nowoczesnych aranżacjach oraz tam, gdzie oczekiwany jest chłodniejszy charakter oświetlenia.

» Taśma LED 24V 9,6W/m 6000K OPTICON PREMIUM

Taśma LED 24V 10000K – bardzo zimna barwa

10000K zapewnia bardzo chłodne światło z wyraźnie zimnym charakterem. Jest to rozwiązanie przeznaczone dla osób świadomie poszukujących właśnie takiego efektu.

» Taśma LED 24V 9,6W/m 10000K OPTICON PREMIUM

Czy do sufitu podwieszanego trzeba stosować taśmę COB?

Nie. W opisanym rozwiązaniu nie ma konieczności stosowania taśmy COB wyłącznie po to, aby uniknąć widocznych punktów świetlnych.

Wykorzystywana przez nas taśma posiada 120 diod na metr, czyli średnio jedną diodę co około:

1000 mm / 120 ≈ 8,3 mm

Diody znajdują się więc bardzo blisko siebie.

Co jeszcze ważniejsze, w suficie podwieszanym nie patrzymy bezpośrednio na taśmę LED.

Taśma świeci w stronę sufitu, a do pomieszczenia dociera przede wszystkim światło odbite i rozproszone. Dzięki temu przy prawidłowo wykonanej półce pojedyncze punkty LED nie powinny być widoczne na suficie.

Taśmy COB mają oczywiście swoje zalety i są bardzo dobrym rozwiązaniem w instalacjach, w których bezpośrednio widzimy linię światła. W tej konkretnej instalacji nie są jednak konieczne.

Do suchego salonu wystarczy taśma LED IP20

W typowym salonie taśma znajduje się wewnątrz suchego pomieszczenia i nie jest narażona na bezpośrednie działanie wody.

Dlatego do takiej instalacji najczęściej stosujemy taśmy LED IP20.

Nie ma potrzeby stosowania silikonowych powłok charakterystycznych dla taśm przeznaczonych do bardziej wymagających warunków.

Co więcej, brak grubej warstwy silikonu może ułatwiać odprowadzanie ciepła z PCB do podłoża lub profilu aluminiowego.

Ile mocy pobiera 20 metrów taśmy LED 9,6W/m?

Obliczenie jest bardzo proste:

20 m × 9,6 W/m = 192 W

Nominalna moc całej instalacji wynosi więc:

192 W

Przy napięciu 24V odpowiada to prądowi:

192 W / 24 V = 8 A

Cała instalacja może więc nominalnie pobierać około 8A po stronie 24V DC.

Jaki zasilacz do 20 metrów taśmy LED 24V 9,6W/m?

Nie zalecamy dobierania zasilacza dokładnie na granicy jego maksymalnej mocy.

Dla taśmy pobierającej nominalnie 192W warto pozostawić odpowiedni zapas.

Jeżeli zastosujemy zasilacz 250W:

192 W / 250 W × 100% ≈ 76,8%

Zasilacz będzie więc przy nominalnej mocy taśmy obciążony w około 77%.

Pozostaje około:

250 W - 192 W = 58 W

rezerwy mocy.

W naszym przykładzie bardzo dobrym rozwiązaniem jest:

» Zasilacz LED POS FTPC-250-24V – 24V DC, 250W, 10,4A, IP20

Zasilacz oferuje maksymalny prąd około 10,4A, podczas gdy nominalne zapotrzebowanie naszej instalacji wynosi około 8A.

Daje to odpowiednią rezerwę i pozwala uniknąć ciągłej pracy zasilacza na granicy jego maksymalnych możliwości.

Zasilacz 250W nie „wtłacza” 250W do taśmy

To ważne, ponieważ czasami pojawia się obawa, że zasilacz 250W jest „za mocny” dla taśmy pobierającej 192W.

Tak to nie działa.

250W oznacza maksymalną moc, jaką zasilacz może dostarczyć w określonych warunkach.

Taśma pobiera prąd wynikający ze swojej konstrukcji i napięcia zasilania.

Najważniejsze jest więc zachowanie prawidłowego napięcia:

taśma 24V → zasilacz 24V DC.

Największy błąd – 20 metrów taśmy LED zasilone tylko z jednego końca

Załóżmy, że montujemy taśmę wokół całego salonu i podłączamy:

+24V i minus wyłącznie na początku 20-metrowego odcinka.

To jeden z najczęściej popełnianych błędów.

Pierwsze metry mogą świecić prawidłowo, ale wraz ze wzrostem odległości od miejsca podłączenia napięcie dostępne na taśmie może stopniowo maleć.

Efekt?

• początek świeci jasno,
• dalsza część coraz słabiej,
• po kilkunastu metrach różnica może być wyraźnie widoczna.

Dlaczego na długiej taśmie LED powstaje spadek napięcia?

Ścieżki miedziane znajdujące się na elastycznej płytce PCB posiadają określoną rezystancję.

Spadek napięcia możemy opisać podstawowym wzorem:

ΔU = I × R

gdzie:

• ΔU – spadek napięcia,
• I – prąd,
• R – rezystancja przewodnika.

Im większy prąd oraz im większa rezystancja drogi, którą musi przepłynąć, tym większy może być spadek napięcia.

Dlatego nie powinniśmy wykorzystywać cienkich ścieżek 20-metrowej taśmy jako jedynej magistrali zasilającej całą instalację.

Mocniejszy zasilacz nie rozwiąże tego problemu

Jeżeli zasilacz posiada odpowiednią moc i prawidłowo utrzymuje na wyjściu 24V, wymiana go na jeszcze większy model nie usunie rezystancji ścieżek taśmy.

Zasilacz:

24V 250W

i zasilacz:

24V 500W

nadal mają znamionowo dostarczać 24V DC.

Większa moc oznacza większą zdolność do zasilenia odbiorników, a nie automatycznie wyższe napięcie na końcu długiej taśmy.

Problem należy rozwiązać poprzez odpowiednie rozprowadzenie zasilania.

W kwadratowym salonie różnica jasności będzie szczególnie widoczna

W naszym salonie 5 × 5 m występuje jeszcze jeden problem.

Taśma wykonuje pełny obwód pomieszczenia.

Oznacza to, że jej:

• początek – 0 m,
• koniec – 20 m

znajdują się praktycznie obok siebie.

Jeżeli zasilimy taśmę wyłącznie od początku, możemy uzyskać sytuację, w której w jednym narożniku znajdują się obok siebie:

bardzo jasno świecący początek taśmy i znacznie słabiej świecący koniec.

Taka różnica będzie szczególnie łatwa do zauważenia.

Rozwiązanie – zasilamy taśmę LED w trzech punktach

W opisanej instalacji bardzo dobrym rozwiązaniem jest doprowadzenie zasilania w trzech miejscach:

• 0 m – początek taśmy,
• 10 m – połowa instalacji,
• 20 m – koniec taśmy.

Wszystkie trzy punkty mogą być zasilane z tego samego zasilacza 24V.

Nie potrzebujemy trzech osobnych zasilaczy.

Schemat podłączenia 20 metrów taśmy LED 24V

W uproszczeniu instalacja wygląda następująco:

                         SALON 5 m × 5 m

                 punkt zasilania 10 m
                         │
                         │
              ┌──────────●──────────┐
              │                     │
              │                     │
              │                     │
              │                     │
              │                     │
              │                     │
              │                     │
              │                     │
              ●─────────────────────●
             0 m                   20 m
           początek                 koniec
              │                     │
              └──── przewody ───────┘
                       │
                ZASILACZ 24V

W praktyce przewody należy poprowadzić w sposób dostosowany do konstrukcji sufitu i lokalizacji zasilacza.

Dlaczego trzy punkty zasilania poprawiają sytuację?

Dzięki dodatkowemu doprowadzeniu energii taśma nie musi przenosić całego prądu dla 20-metrowej instalacji wyłącznie przez swoje ścieżki od jednego końca.

Zasilanie dociera do instalacji:

• od początku,
• od środka,
• od końca.

Pomaga to ograniczyć spadki napięcia i uzyskać znacznie bardziej równomierną jasność na całym obwodzie sufitu.

Trzy punkty zasilania muszą mieć prawidłową polaryzację

Taśma jednokolorowa posiada dwa tory zasilające:

• +24V,
• minus (-).

Każdy punkt należy podłączyć z zachowaniem tej samej polaryzacji:

+ zasilacza → + taśmy

- zasilacza → - taśmy

Przed uruchomieniem instalacji warto sprawdzić wszystkie połączenia miernikiem.

Jak doprowadzić zasilanie do punktu znajdującego się 10 metrów dalej?

Nie należy doprowadzać dodatkowego zasilania do połowy taśmy poprzez kolejne metry samej taśmy.

Od zasilacza należy poprowadzić osobny przewód dwużyłowy do odpowiedniego punktu instalacji.

W naszym salonie zasilacz może znajdować się w jednym narożniku, natomiast dodatkowa para przewodów biegnie w zabudowie do przeciwległej części sufitu i zostaje podłączona w okolicy 10 metra taśmy.

Jaki przekrój przewodu zastosować?

Nie ma jednej uniwersalnej odpowiedzi dla każdej instalacji.

Przekrój przewodu należy dobrać do:

• prądu płynącego daną gałęzią,
• długości przewodu,
• dopuszczalnego spadku napięcia,
• sposobu prowadzenia przewodu,
• temperatury otoczenia,
• warunków montażowych.

Przy instalacjach niskonapięciowych nie należy bagatelizować przekroju przewodów. Napięcie jest niewielkie, ale prądy mogą być stosunkowo duże.

Przypomnijmy: cała instalacja w naszym przykładzie może pobierać około 8A.

Zastosowanie zbyt cienkiego i długiego przewodu może spowodować:

• dodatkowy spadek napięcia,
• straty energii,
• nagrzewanie przewodu,
• nierównomierne świecenie.

Nie łącz 20 metrów taśmy jako czterech rolek zasilanych jedna przez drugą

Standardowe taśmy bardzo często dostarczane są w rolkach po 5 metrów.

Można więc mieć cztery odcinki:

5 m + 5 m + 5 m + 5 m = 20 m

Samo elektryczne połączenie kolejnych odcinków nie oznacza jednak, że cały zestaw powinien być zasilany wyłącznie na początku pierwszej rolki.

Należy przewidzieć dodatkowe punkty doprowadzenia zasilania niezależnymi przewodami.

Sterowanie jasnością – MiLight PR2 FUT035P

W przypadku oświetlenia salonu bardzo przydatna jest możliwość regulacji jasności taśmy LED.

20 metrów taśmy 9,6W/m daje już znaczną ilość światła, ale pełna moc nie zawsze jest potrzebna.

Wieczorem możemy chcieć uzyskać jedynie delikatną poświatę sufitu, natomiast podczas innych czynności zwiększyć jasność.

Do takiej instalacji można zastosować:

» Sterownik taśm LED MiLight 2in1 PR2 FUT035P 20A 12V/24V DC 2,4GHz

W naszym przykładzie nominalny prąd taśmy wynosi około 8A, dlatego należy sprawdzić parametry wyjściowe sterownika oraz sposób podłączenia zgodnie z jego instrukcją.

Jak wygląda instalacja ze sterownikiem?

Układ zmienia się wtedy na:

230V AC
   │
   ▼
ZASILACZ POS
24V DC / 250W
   │
   │  przewód dwużyłowy
   ▼
STEROWNIK MiLight
PR2 FUT035P
   │
   ├──────────────► punkt 0 m
   │
   ├──────────────► punkt 10 m
   │
   └──────────────► punkt 20 m

Wszystkie trzy punkty zasilające taśmę znajdują się wtedy za sterownikiem.

To bardzo ważne.

Nie należy zasilać jednego punktu bezpośrednio z zasilacza, a innych z wyjścia ściemniacza, ponieważ poszczególne fragmenty instalacji nie byłyby wtedy sterowane w ten sam sposób.

Trzy punkty zasilania można wygodnie podłączyć do sterownika

Praktyczną zaletą zastosowania odpowiedniego sterownika jest możliwość wygodnego rozprowadzenia przewodów zasilających.

Jeżeli konkretny model posiada odpowiednie zaciski pozwalające na podłączenie kilku przewodów wyjściowych, można wyprowadzić z niego przewody do:

• początku taśmy,
• środka instalacji,
• końca taśmy.

Dzięki temu nie trzeba wykonywać przypadkowych połączeń przewodów w zabudowie.

Należy oczywiście przestrzegać dopuszczalnego przekroju przewodów, konstrukcji zacisków i instrukcji konkretnego sterownika.

Pilot radiowy MiLight – wygodne sterowanie z kanapy

Do sterownika można zastosować kompatybilny pilot radiowy 2,4GHz, np.:

» Pilot Mi-Light FUT092 Mono/CCT/RGB/RGBW 4-strefowy 2,4GHz

W przypadku jednokolorowej taśmy najważniejszą funkcją będzie możliwość:

• włączania i wyłączania oświetlenia,
• regulacji jasności,
• obsługi odpowiednio skonfigurowanych stref.

Radiowe sterowanie 2,4GHz jest szczególnie wygodne w salonie, ponieważ nie wymaga celowania pilotem bezpośrednio w odbiornik tak jak w prostych systemach podczerwieni.

Ściemniacz ma jeszcze jedną praktyczną zaletę

Regulacja jasności pozwala dopasować oświetlenie sufitu do aktualnej sytuacji.

Przykładowo:

• 100% – mocne oświetlenie,
• 50% – codzienne oświetlenie dekoracyjne,
• 10–20% – delikatna wieczorna poświata podczas oglądania telewizji.

Nie trzeba więc już podczas zakupu wybierać między „bardzo jasną” a „słabą” instalacją. Można wykonać odpowiednio wydajny system i później regulować jego jasność.

Czy taśmę LED w suficie podwieszanym warto montować w profilu aluminiowym?

Profil aluminiowy może być bardzo dobrym rozwiązaniem również na półce sufitu podwieszanego.

Pomaga:

• odprowadzać ciepło z PCB taśmy,
• zapewnić równe podłoże montażowe,
• chronić taśmę,
• uporządkować instalację.

W przypadku oświetlenia pośredniego klosz nie zawsze jest niezbędny do maskowania punktów LED, ponieważ sama taśma pozostaje niewidoczna. Profil nadal może jednak pełnić ważną funkcję termiczną i montażową.

Nie przyklejaj taśmy na zakurzoną płytę GK

To kolejny praktyczny problem.

Powierzchnia półki wykonanej z płyty kartonowo-gipsowej może być:

• zakurzona,
• pokryta pyłem po szlifowaniu gładzi,
• nierówna,
• słabo przygotowana do klejenia.

Przyklejenie taśmy bezpośrednio do nieprzygotowanej powierzchni może spowodować jej odklejanie.

Powierzchnia montażowa powinna być równa, czysta, sucha i odpowiednio przygotowana.

Gdzie umieścić zasilacz?

Zasilacza nie należy zamurowywać lub zamykać na stałe w miejscu, do którego nie będzie później dostępu.

Należy zapewnić:

• odpowiednie warunki chłodzenia,
• dostęp serwisowy,
• możliwość kontroli połączeń,
• możliwość późniejszej wymiany.

Dotyczy to również sterownika.

Zasilacz i sterownik są urządzeniami elektronicznymi i powinny pozostać dostępne serwisowo.

Nie umieszczaj zasilacza w przypadkowej szczelnej przestrzeni

Zasilacz podczas pracy wydziela ciepło.

Zamknięcie go w bardzo małej, niewentylowanej przestrzeni może prowadzić do podwyższenia temperatury pracy.

Dlatego miejsce montażu należy przewidzieć jeszcze podczas projektowania sufitu podwieszanego, a nie dopiero po jego wykonaniu.

Połączenia 230V i 24V to dwie różne części instalacji

Zasilacz stanowi granicę pomiędzy:

• instalacją sieciową 230V AC,
• instalacją niskonapięciową 24V DC.

Prace przy instalacji 230V powinny być wykonywane zgodnie z obowiązującymi wymaganiami i zasadami bezpieczeństwa przez osobę posiadającą odpowiednią wiedzę i kwalifikacje.

Po stronie 24V również należy zadbać o właściwe przewody, polaryzację, zabezpieczenie połączeń i brak możliwości zwarcia.

Po wykonaniu instalacji warto wykonać pomiary

Zanim ostatecznie zamkniemy zabudowę, warto sprawdzić rzeczywiste parametry instalacji.

Multimetrem możemy zmierzyć napięcie:

• na wyjściu zasilacza,
• na początku taśmy,
• w okolicy 5 m,
• w punkcie 10 m,
• w okolicy 15 m,
• na końcu 20 m.

Jeżeli instalacja została prawidłowo zaprojektowana, różnice napięcia powinny być znacznie mniejsze niż w przypadku zasilenia całych 20 metrów wyłącznie z jednego końca.

Można również zmierzyć rzeczywisty pobór prądu

Nominalnie obliczyliśmy:

192 W / 24 V = 8 A

Rzeczywisty pobór może jednak nieznacznie różnić się od wartości wynikającej z danych nominalnych.

Można go zmierzyć odpowiednim miernikiem przystosowanym do spodziewanego prądu.

Amperomierz podłącza się szeregowo z obciążeniem – nigdy bezpośrednio pomiędzy plus i minus zasilacza.

Przed zamknięciem sufitu wykonaj test instalacji

To bardzo prosta zasada, która może zaoszczędzić mnóstwo pracy.

Przed ostatecznym zamknięciem elementów zabudowy należy:

1. uruchomić wszystkie 20 metrów taśmy,
2. ustawić 100% jasności,
3. pozostawić instalację włączoną przez odpowiedni czas,
4. sprawdzić równomierność świecenia,
5. sprawdzić temperaturę zasilacza i elementów instalacji,
6. zmierzyć napięcia,
7. sprawdzić wszystkie połączenia,
8. sprawdzić działanie sterownika i pilota.

Znacznie łatwiej poprawić przewód przed zakończeniem zabudowy niż po pomalowaniu całego sufitu.

Najczęstsze błędy przy instalacji 20 metrów taśmy LED

• zastosowanie 12V zamiast korzystniejszego przy tej skali systemu 24V,
• zasilenie całych 20 metrów tylko z jednego końca,
• łączenie czterech rolek 5 m jedna za drugą bez dodatkowych punktów zasilania,
• uznanie spadku jasności za dowód zbyt małej mocy zasilacza,
• zakup większego zasilacza bez poprawienia sposobu rozprowadzenia napięcia,
• zastosowanie zbyt cienkich przewodów,
• brak uwzględnienia długości przewodów,
• nieprawidłowa polaryzacja jednego z punktów,
• podłączenie części taśmy przed sterownikiem, a części za sterownikiem,
• brak zapasu mocy zasilacza,
• ukrycie zasilacza bez dostępu serwisowego,
• brak odpowiedniej wentylacji zasilacza,
• przyklejenie taśmy do zakurzonej powierzchni GK,
• brak testu instalacji przed zamknięciem zabudowy.

Gotowy zestaw parametrów dla salonu 5 × 5 m

FAQ – jak podłączyć 20 metrów taśmy LED?

Czy można podłączyć 20 metrów taśmy LED do jednego zasilacza?

Tak. Jeden prawidłowo dobrany zasilacz może zasilać 20 metrów taśmy. Nie oznacza to jednak, że zasilanie powinno zostać doprowadzone tylko do jednego końca taśmy. W naszym przykładzie jeden zasilacz obsługuje trzy punkty zasilania.

Ile watów pobiera 20 metrów taśmy 9,6W/m?

Obliczamy:

20 × 9,6W = 192W.

Jaki zasilacz do 20 metrów taśmy 24V 9,6W/m?

W opisanej instalacji zastosowaliśmy zasilacz POS 24V DC 250W 10,4A. Dla nominalnego obciążenia 192W pozostawia on około 58W rezerwy.

Dlaczego nie zastosować zasilacza 200W?

Przy nominalnym poborze 192W zasilacz 200W pracowałby bardzo blisko swojej maksymalnej mocy. Pozostawałoby jedynie około 8W rezerwy. Zasilacz 250W zapewnia znacznie rozsądniejszy zapas.

Dlaczego 24V jest lepsze od 12V przy 20 metrach?

Przy tej samej mocy system 24V wymaga około dwukrotnie mniejszego prądu niż 12V. Dla 192W jest to około 8A przy 24V zamiast około 16A przy 12V. Ułatwia to ograniczanie strat i spadków napięcia w dużej instalacji.

Czy 24V oznacza, że mogę zasilić 20 metrów tylko z jednego końca?

Nie. Napięcie 24V pomaga ograniczyć problem, ale go nie eliminuje. Standardową taśmę o długości 20 metrów należy zasilać w odpowiednio rozmieszczonych punktach.

Gdzie podłączyć zasilanie przy 20 metrach taśmy?

W naszym przykładzie salonu 5 × 5 m stosujemy trzy punkty:

0 m + 10 m + 20 m.

Czy potrzebuję trzech zasilaczy?

Nie. Wszystkie trzy przewody mogą zostać wyprowadzone z jednego odpowiednio dobranego zasilacza 24V lub – w instalacji ze ściemniaczem – z wyjścia odpowiednio dobranego sterownika.

Dlaczego podłączamy również koniec taśmy?

Początek i koniec taśmy znajdują się w naszym kwadratowym salonie obok siebie. Zasilenie obu końców pomaga uniknąć bardzo widocznej różnicy jasności w miejscu, w którym spotyka się 0 i 20 metr instalacji.

Czy do takiego sufitu potrzebna jest taśma COB?

Nie jest konieczna. Taśma z 120 diodami na metr ma bardzo małe odstępy między diodami, a dodatkowo światło nie jest obserwowane bezpośrednio – pada najpierw na sufit i dopiero po odbiciu oświetla pomieszczenie.

Jaką barwę światła wybrać do salonu?

Zależy to od aranżacji i oczekiwanego efektu. 2700K daje ciepłe, przytulne światło, natomiast 4000K jest bardziej neutralne i uniwersalne. Dostępne są również chłodniejsze warianty 6000K i 10000K.

Czy można regulować jasność 20 metrów taśmy?

Tak. Można zastosować odpowiednio dobrany sterownik PWM, np. MiLight PR2 FUT035P 20A, oraz kompatybilny pilot Mi-Light FUT092.

Gdzie w instalacji podłączyć sterownik?

Sterownik montujemy pomiędzy zasilaczem a taśmą LED:

230V AC → zasilacz 24V → sterownik → trzy punkty zasilania taśmy LED.

Podsumowanie – jak prawidłowo podłączyć 20 metrów taśmy LED?

Przy wykonywaniu oświetlenia sufitu podwieszanego w salonie o wymiarach 5 × 5 metrów potrzebujemy około 20 metrów taśmy, aby wykonać pełny obwód pomieszczenia.

Do tak dużej instalacji warto zastosować system 24V DC zamiast 12V. Przy tej samej mocy pozwala on ograniczyć prąd o około połowę, co jest bardzo korzystne przy długich przewodach i dużych instalacjach LED.

W naszym przykładzie wykorzystujemy taśmę 24V, 9,6W/m, 120 LED/m, IP20.

Dostępne są cztery barwy:

• 2700K – biała ciepła,
• 4000K – biała neutralna,
• 6000K – biała zimna,
• 10000K – bardzo zimna.

20 metrów taśmy 9,6W/m pobiera nominalnie:

20 × 9,6W = 192W

i około:

192W / 24V = 8A.

Dlatego odpowiednim rozwiązaniem jest zasilacz POS 24V DC 250W 10,4A, który pozostawia rozsądny zapas mocy.

Najważniejszy jest jednak sposób doprowadzenia zasilania do taśmy.

Nie należy zasilać standardowego 20-metrowego odcinka wyłącznie z jednego końca. Spadek napięcia na ścieżkach PCB może spowodować, że dalsze fragmenty będą świeciły słabiej.

W salonie 5 × 5 m dodatkowo początek i koniec taśmy spotykają się w tym samym narożniku. Różnica pomiędzy jasno świecącym początkiem a słabszym końcem byłaby więc szczególnie widoczna.

Dlatego w naszym przykładzie stosujemy trzy punkty zasilania:

0 m → 10 m → 20 m.

Do każdego z nich doprowadzamy odpowiednio dobrany przewód dwużyłowy. Wszystkie trzy punkty mogą być zasilane przez jeden zasilacz 24V 250W.

Jeżeli chcemy dodatkowo regulować jasność, pomiędzy zasilaczem i taśmą można zastosować sterownik MiLight PR2 FUT035P oraz pilot Mi-Light FUT092.

Zasilacz, przekrój przewodów i liczba punktów zasilania powinny być zaplanowane przed wykonaniem sufitu z płyt kartonowo-gipsowych. Dzięki temu unikniemy problemów ze spadkami napięcia, nierównomierną jasnością oraz późniejszym dostępem do elementów instalacji.

Prawidłowo wykonana instalacja 24V z trzema punktami zasilania pozwala uzyskać równomierne, efektowne podświetlenie całego sufitu i jednolitą jasność na obwodzie pomieszczenia.
