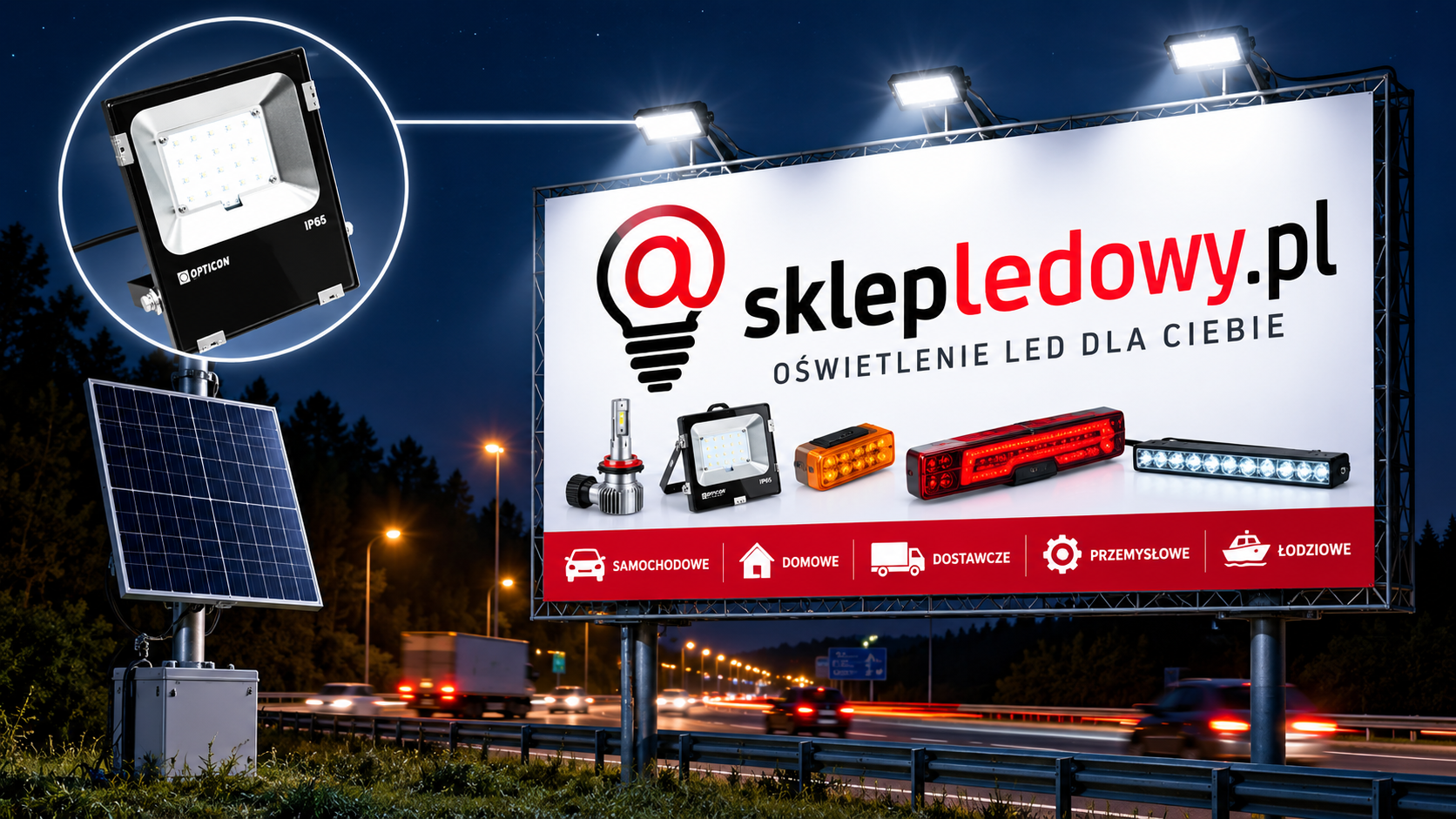

Jak oświetlić billboard reklamowy bez prądu? Instalacja solarna i naświetlacze LED 12V/24V DC

Jak oświetlić billboard reklamowy znajdujący się w miejscu, do którego nie ma możliwości doprowadzenia instalacji elektrycznej 230V? To problem, z którym bardzo często spotykają się właściciele reklam zewnętrznych, tablic informacyjnych oraz billboardów ustawionych przy drogach.

Szczególnie często dotyczy to reklam znajdujących się przy drogach krajowych, trasach szybkiego ruchu, autostradach, na obrzeżach miejscowości, terenach przemysłowych oraz niezabudowanych działkach. Billboard może znajdować się kilkadziesiąt lub nawet kilkaset metrów od najbliższego budynku i punktu zasilania.

Teoretycznie można doprowadzić do niego energię elektryczną. W praktyce wykonanie wykopu, ułożenie odpowiedniego przewodu, wykonanie zabezpieczeń i całej infrastruktury może być bardzo kosztowne, a w niektórych lokalizacjach wręcz nieopłacalne.

Dlatego wiele billboardów stojących przy drogach pozostaje całkowicie nieoświetlonych. W dzień reklama spełnia swoje zadanie, natomiast po zapadnięciu zmroku staje się praktycznie niewidoczna.

Rozwiązaniem może być autonomiczne solarne oświetlenie billboardu, wykorzystujące energię słoneczną, panel fotowoltaiczny, regulator ładowania, magazyn energii oraz energooszczędne naświetlacze LED 12V lub 24V DC.

Co szczególnie ważne, w prawidłowo zaprojektowanej instalacji falownik 230V nie jest potrzebny do zasilania naświetlaczy 12V/24V DC. Możliwość jego pominięcia jest bardzo dużą zaletą, ponieważ eliminuje niepotrzebną konwersję energii DC → AC → DC, ogranicza straty energii i upraszcza całą instalację.

W sklepledowy.pl dostępne są naświetlacze LED 12V/24V DC o mocach między innymi 10W, 20W oraz 30W, które bardzo dobrze sprawdzają się w autonomicznych instalacjach oświetlenia reklamowego.

Spis treści

• Billboard bez dostępu do 230V – na czym polega problem?
• Jak działa solarne oświetlenie billboardu?
• Z czego składa się instalacja?
• Dlaczego falownik nie jest potrzebny?
• Dlaczego konwersja DC → AC → DC powoduje niepotrzebne straty?
• Dlaczego warto zastosować naświetlacze 12V/24V DC?
• 12V czy 24V – które napięcie wybrać?
• Jakie wymagania powinien spełniać naświetlacz?
• Dlaczego kąt świecenia 120° jest ważny?
• Dlaczego barwa 6000K sprawdza się przy reklamach?
• Naświetlacz 10W, 20W czy 30W?
• Jak obliczyć zużycie energii?
• Jak dobrać magazyn energii?
• Jak dobrać panel fotowoltaiczny?
• Automatyczne włączanie po zmroku
• Jak rozmieścić naświetlacze?
• Gdzie jeszcze można wykorzystać takie rozwiązanie?
• FAQ

Billboard bez dostępu do 230V – na czym polega problem?

Billboard reklamowy powinien być widoczny przez możliwie dużą część doby. Jeżeli reklama znajduje się przy ruchliwej drodze, każdego dnia po zmroku mogą przejeżdżać obok niej setki lub tysiące potencjalnych odbiorców.

Bez oświetlenia powierzchnia billboardu po zmroku przestaje być dobrze widoczna.

Problem jest szczególnie duży w okresie jesienno-zimowym, kiedy dzień jest krótki. Zmrok może zapadać w godzinach, w których na drogach nadal odbywa się intensywny ruch.

Klasyczne rozwiązanie polega na doprowadzeniu instalacji 230V. Nie zawsze jest to jednak możliwe lub ekonomicznie uzasadnione.

Problem dotyczy szczególnie billboardów znajdujących się:

• przy autostradach,
• przy drogach ekspresowych,
• przy drogach krajowych i wojewódzkich,
• na obrzeżach miejscowości,
• na niezabudowanych działkach,
• na terenach rolnych,
• przy parkingach,
• na terenach przemysłowych,
• w miejscach oddalonych od najbliższego przyłącza energetycznego.

Jak działa solarne oświetlenie billboardu?

Zamiast doprowadzać energię z sieci, można wyprodukować ją bezpośrednio przy billboardzie.

Służy do tego autonomiczna instalacja fotowoltaiczna typu off-grid.

W ciągu dnia panel fotowoltaiczny zamienia energię promieniowania słonecznego na energię elektryczną. Za pośrednictwem odpowiedniego regulatora ładowania energia trafia do akumulatora lub innego magazynu energii.

Po zapadnięciu zmroku energia zgromadzona w ciągu dnia wykorzystywana jest do zasilania naświetlaczy LED.

W uproszczeniu system może wyglądać następująco:

PANEL FOTOWOLTAICZNY → REGULATOR ŁADOWANIA → MAGAZYN ENERGII → STEROWANIE → NAŚWIETLACZE LED 12V/24V DC

Billboard posiada wtedy własne, niezależne źródło energii i nie wymaga przyłącza do publicznej sieci energetycznej.

Z czego składa się instalacja solarnego oświetlenia billboardu?

Typowa instalacja może składać się z:

• panelu lub paneli fotowoltaicznych,
• regulatora ładowania PWM lub MPPT,
• akumulatora lub innego magazynu energii,
• odpowiednich zabezpieczeń elektrycznych,
• przewodów o odpowiednim przekroju,
• automatyki sterującej,
• czujnika zmierzchu lub programatora czasowego,
• naświetlaczy LED 12V/24V DC.

W odpowiednio zaprojektowanej instalacji wykorzystującej odbiorniki DC nie musi znajdować się falownik 230V.

I właśnie to jest jedna z największych zalet zastosowania naświetlaczy LED przeznaczonych bezpośrednio do niskiego napięcia stałego.

Falownik nie jest potrzebny do zasilania naświetlaczy LED 12V/24V DC

To jedna z najważniejszych zalet tego rozwiązania.

Panel fotowoltaiczny produkuje energię elektryczną w postaci prądu stałego – DC.

Akumulator lub typowy niskonapięciowy magazyn energii w instalacji off-grid również magazynuje i oddaje energię po stronie DC.

Naświetlacz przeznaczony do pracy z napięciem 12V lub 24V DC także jest odbiornikiem prądu stałego.

Mamy więc:

DC → DC → DC

Nie ma potrzeby tworzenia po drodze napięcia przemiennego 230V tylko po to, aby zasilić oświetlenie.

Po co w instalacji solarnej stosuje się falownik?

Falownik jest potrzebny wtedy, kiedy z magazynu energii DC chcemy zasilić urządzenie przeznaczone do pracy z napięciem sieciowym 230V AC.

Przykładowo akumulator może pracować w instalacji 24V DC, natomiast zwykły naświetlacz sieciowy wymaga 230V AC.

Wtedy konieczne jest zastosowanie falownika:

AKUMULATOR 24V DC → FALOWNIK → 230V AC → NAŚWIETLACZ 230V

Jeżeli jednak zastosujemy naświetlacz LED 24V DC, konwersja ta przestaje być potrzebna.

System może wyglądać znacznie prościej:

AKUMULATOR / MAGAZYN 24V DC → ZABEZPIECZENIE I STEROWANIE → NAŚWIETLACZ LED 24V DC

Dlaczego brak falownika oznacza mniejsze straty energii?

Żadne urządzenie przetwarzające energię nie posiada idealnej sprawności 100%.

Podczas każdej konwersji część energii jest tracona, najczęściej przede wszystkim w postaci ciepła oraz na potrzeby pracy samej elektroniki.

Jeżeli użyjemy akumulatora i naświetlacza 230V, sytuacja może wyglądać następująco:

energia DC z akumulatora → falownik → energia AC 230V → elektronika/zasilacz lampy → energia DC potrzebna diodom LED

W praktyce wykonujemy więc konwersję:

DC → AC → DC

Najpierw falownik zamienia napięcie stałe z akumulatora na napięcie przemienne 230V.

Następnie elektronika znajdująca się wewnątrz lampy LED musi ponownie przetworzyć napięcie sieciowe na parametry odpowiednie dla diod LED.

Każdy z tych etapów powoduje określone straty.

W autonomicznym systemie solarnym ma to szczególnie duże znaczenie, ponieważ ilość energii dostępnej w nocy jest ograniczona.

Falownik również potrzebuje energii do własnej pracy

Warto pamiętać, że falownik jest aktywnym urządzeniem elektronicznym.

Sam również może pobierać energię podczas pracy. Wielkość tych strat zależy od konstrukcji, sprawności, obciążenia oraz trybu pracy konkretnego urządzenia.

Przy dużej instalacji kilka procent strat może wydawać się niewielką wartością. Jednak w małym autonomicznym systemie, który każdej nocy ma zasilać tylko kilka energooszczędnych lamp, każda dodatkowo zużyta watogodzina ma znaczenie.

Energię tę trzeba przecież wcześniej:

1. wyprodukować za pomocą panelu fotowoltaicznego,
2. przesłać przez regulator,
3. zgromadzić w akumulatorze,
4. a następnie wykorzystać w nocy.

Dlaczego konwersja DC → AC → DC nie ma tutaj większego sensu?

Diody LED są elementami elektronicznymi pracującymi z prądem stałym.

Dlatego jeśli źródłem energii jest akumulator DC, a odbiornikiem jest odpowiednio zaprojektowany naświetlacz DC, tworzenie pośredniego napięcia 230V AC może być zbędne.

Porównajmy dwa rozwiązania.

Wariant 1 – naświetlacz 230V AC

PANEL PV → REGULATOR → AKUMULATOR DC → FALOWNIK → 230V AC → ELEKTRONIKA NAŚWIETLACZA → LED

Wariant 2 – naświetlacz 12V/24V DC

PANEL PV → REGULATOR → AKUMULATOR DC → STEROWANIE/ZABEZPIECZENIE → NAŚWIETLACZ LED DC

Drugi system eliminuje jeden duży etap przetwarzania energii.

To oznacza prostszą instalację, mniej urządzeń i możliwość ograniczenia strat energii.

Brak falownika oznacza również mniej elementów instalacji

Korzyść nie ogranicza się tylko do sprawności energetycznej.

Pominięcie falownika oznacza również:

• mniejszą liczbę urządzeń,
• prostszy układ elektryczny,
• mniej połączeń,
• brak konieczności zakupu falownika wyłącznie dla oświetlenia,
• brak poboru własnego falownika,
• mniej elementów, które mogą ulec awarii,
• łatwiejszą budowę niewielkiego autonomicznego systemu oświetleniowego.

Dlatego przy instalacji przeznaczonej wyłącznie do oświetlenia billboardu warto rozważyć, czy napięcie 230V jest w ogóle potrzebne.

Dlaczego naświetlacze LED 12V/24V DC są dobrym rozwiązaniem do instalacji solarnej?

W autonomicznych instalacjach off-grid bardzo często spotykane są systemy niskonapięciowe oparte na magazynach energii i urządzeniach pracujących po stronie DC.

Zastosowanie naświetlaczy LED 12V/24V DC pozwala dopasować oświetlenie do takiej architektury instalacji.

Najważniejsze zalety to:

• możliwość pracy w instalacji niskonapięciowej DC,
• brak konieczności stosowania falownika 230V wyłącznie do oświetlenia,
• brak niepotrzebnej konwersji DC → AC → DC,
• możliwość ograniczenia strat energii,
• prostsza instalacja,
• energooszczędność technologii LED,
• wysoka skuteczność świetlna,
• możliwość wykorzystania w autonomicznych instalacjach solarnych.

12V czy 24V DC – które napięcie jest lepsze?

Oba rozwiązania mogą działać prawidłowo, ale przy większych mocach oraz dłuższych przewodach instalacja 24V DC ma istotną zaletę.

Dla tej samej mocy przy dwukrotnie większym napięciu potrzebujemy około dwukrotnie mniejszego prądu.

Korzystamy ze wzoru:

I = P / U

gdzie:

• I – prąd [A],
• P – moc [W],
• U – napięcie [V].

Załóżmy, że wszystkie naświetlacze mają razem 60W.

Instalacja 12V

60W / 12V = 5A

Instalacja 24V

60W / 24V = 2,5A

Przy 24V prąd jest więc około dwukrotnie mniejszy.

Może to ułatwiać ograniczenie spadków napięcia i strat na przewodach, co jest szczególnie istotne, gdy magazyn energii znajduje się w pewnej odległości od naświetlaczy.

Dlaczego spadek napięcia jest ważny?

Przewód elektryczny posiada określoną rezystancję. Im dłuższy przewód i większy płynący przez niego prąd, tym większe mogą być straty oraz spadek napięcia.

W przypadku instalacji niskonapięciowych trzeba zwrócić na to szczególną uwagę.

Dlatego przy projektowaniu systemu należy odpowiednio dobrać:

• napięcie instalacji,
• przekrój przewodów,
• długość przewodów,
• liczbę i moc lamp,
• zabezpieczenia.

Jakie cechy powinien mieć naświetlacz do billboardu?

Nie każdy naświetlacz jest równie dobrym rozwiązaniem do autonomicznego systemu solarnego.

W takim zastosowaniu szczególnie ważne są:

• niski pobór energii,
• wysoka skuteczność świetlna,
• odpowiednia odporność na warunki atmosferyczne,
• trwała konstrukcja,
• szeroki rozsył światła,
• odpowiednia temperatura barwowa,
• możliwość pracy w instalacji DC.

Naświetlacz znajdujący się przy billboardzie może przez cały rok być narażony na:

• deszcz,
• śnieg,
• wilgoć,
• kurz,
• wiatr,
• wysokie temperatury latem,
• niskie temperatury zimą.

Dlatego do montażu zewnętrznego należy dobierać modele posiadające odpowiednią dla danego miejsca klasę szczelności i zakres temperatury pracy.

Dlaczego kąt świecenia 120° jest ważny przy oświetleniu billboardu?

Billboard jest dużą powierzchnią. Nie potrzebujemy więc bardzo wąskiej wiązki światła skupionej w jednym punkcie.

Potrzebujemy światła, które zostanie rozprowadzone na możliwie dużej powierzchni reklamy.

Dlatego bardzo dobrym rozwiązaniem jest szeroki kąt świecenia około 120°.

Szeroki kąt pomaga:

• oświetlić większą powierzchnię jednym naświetlaczem,
• równomiernie oświetlić grafikę,
• ograniczyć powstawanie bardzo jasnych punktów,
• ograniczyć ciemne fragmenty billboardu,
• połączyć strumienie kilku sąsiednich lamp.

Dlaczego zimna biała barwa 6000K sprawdza się przy billboardach?

Do wielu reklam zewnętrznych bardzo dobrze nadaje się zimna biała barwa około 6000K.

Daje wyraźne, nowoczesne światło, które dobrze eksponuje powierzchnię reklamy po zmroku.

Jest to szczególnie istotne w przypadku billboardów oglądanych z większej odległości, np. z przejeżdżającego samochodu.

Ostateczny wybór temperatury barwowej warto oczywiście dopasować również do kolorystyki konkretnej reklamy.

Naświetlacz LED 10W, 20W czy 30W?

W ofercie sklepledowy.pl znajdują się naświetlacze LED 12V/24V DC dostępne między innymi w wariantach:

• 10W,
• 20W,
• 30W.

Dobór odpowiedniej mocy zależy od:

• wymiarów reklamy,
• odległości lamp od billboardu,
• liczby zastosowanych lamp,
• miejsca ich montażu,
• kolorystyki reklamy,
• wymaganej jasności,
• czasu pracy każdej nocy,
• wielkości instalacji fotowoltaicznej,
• pojemności magazynu energii.

Kilka mniejszych lamp czy jeden mocny naświetlacz?

W przypadku dużego billboardu często lepszy efekt daje zastosowanie kilku mniejszych naświetlaczy rozmieszczonych równomiernie niż jednego bardzo mocnego źródła światła.

Przykładowo cztery lampy 10W mają łącznie 40W mocy, podobnie jak dwie lampy 20W.

Większa liczba punktów świetlnych może jednak ułatwić równomierne oświetlenie szerokiej powierzchni reklamy.

Nie należy więc dobierać oświetlenia wyłącznie na podstawie całkowitej liczby watów.

Jak obliczyć zużycie energii przez oświetlenie billboardu?

Podstawowy wzór jest bardzo prosty:

E = P × t

gdzie:

• E – energia [Wh],
• P – moc [W],
• t – czas pracy [h].

Przykład – dwa naświetlacze 20W

Łączna moc:

2 × 20W = 40W

Jeżeli lampy mają działać przez 10 godzin:

40W × 10h = 400Wh

Na jedną noc potrzebujemy więc teoretycznie około 400Wh energii na samo oświetlenie.

Przy projektowaniu rzeczywistej instalacji trzeba uwzględnić również straty i odpowiedni zapas energetyczny.

Przykład – cztery naświetlacze 10W

4 × 10W = 40W

Przez 10 godzin:

40W × 10h = 400Wh

Zużycie teoretyczne jest takie samo, ale cztery punkty świetlne mogą pozwolić na lepsze rozłożenie światła.

Przykład – dwa naświetlacze 30W

2 × 30W = 60W

Przy 10 godzinach:

60W × 10h = 600Wh

Różnica pomiędzy 400Wh a 600Wh każdej nocy jest bardzo istotna, ponieważ wpływa zarówno na wymagany magazyn energii, jak i wielkość instalacji fotowoltaicznej.

Dlaczego wysoka skuteczność świetlna jest tak ważna?

W instalacji podłączonej do sieci dodatkowe kilka watów najczęściej oznacza jedynie nieznacznie większe zużycie energii.

W autonomicznej instalacji solarnej sytuacja wygląda inaczej.

Każdy dodatkowy wat oznacza:

większe nocne zużycie energii → większy magazyn energii → większą wymaganą produkcję z paneli PV.

Dlatego w systemach off-grid szczególnie ważne jest uzyskanie jak największej ilości użytecznego światła przy możliwie małym poborze energii.

Jak dobrać magazyn energii?

Magazyn energii musi zgromadzić wystarczającą ilość energii, aby zasilić lampy po zachodzie słońca.

Przy doborze trzeba uwzględnić:

• całkowitą moc oświetlenia,
• liczbę godzin pracy,
• napięcie systemu,
• technologię akumulatora,
• dopuszczalny stopień rozładowania,
• temperaturę pracy,
• straty instalacji,
• rezerwę energetyczną,
• wymaganą autonomię podczas dni z małą ilością słońca.

Wh i Ah – jaka jest różnica?

Pojemność akumulatorów często podawana jest w Ah, natomiast do analizowania zapotrzebowania energetycznego wygodniej posługiwać się Wh.

W uproszczeniu:

Wh = V × Ah

Przykładowo:

12V × 100Ah = 1200Wh

Natomiast dla systemu 24V:

24V × 100Ah = 2400Wh

Są to wartości nominalne. Rzeczywista energia dostępna dla odbiorników zależy między innymi od technologii magazynu energii, zakresu jego pracy, temperatury i strat instalacji.

Jak dobrać panel fotowoltaiczny?

Panel musi być w stanie uzupełnić energię zużytą przez oświetlenie podczas nocy oraz pokryć straty występujące podczas ładowania i przesyłu energii.

Przy doborze instalacji PV należy uwzględnić:

• dobowe zużycie energii,
• lokalne nasłonecznienie,
• porę roku,
• kąt ustawienia paneli,
• orientację paneli,
• możliwe zacienienie,
• sprawność regulatora,
• straty przewodów,
• sprawność magazynowania energii,
• wymaganą rezerwę.

Nie należy dobierać mocy panelu wyłącznie na podstawie mocy naświetlaczy.

Największe wyzwanie – oświetlenie billboardu zimą

Autonomiczne oświetlenie solarne ma pewną charakterystyczną zależność.

Latem noce są krótkie, więc oświetlenie potrzebuje mniej energii, a jednocześnie dni są długie i instalacja fotowoltaiczna może produkować dużo energii.

Zimą sytuacja jest odwrotna.

Noc jest długa, więc potrzebujemy więcej energii do oświetlenia, natomiast dzień jest krótki i produkcja energii solarnej może być znacznie mniejsza.

Dlatego instalacja przeznaczona do całorocznej pracy musi zostać zaprojektowana z odpowiednią rezerwą.

Automatyczne włączanie oświetlenia po zmroku

Solarne oświetlenie billboardu może działać całkowicie automatycznie.

Można wykorzystać:

• czujnik zmierzchu,
• programator czasowy,
• odpowiednią funkcję wyjścia LOAD regulatora solarnego,
• zewnętrzny sterownik.

Po zapadnięciu zmroku lampy mogą włączyć się automatycznie, a rano wyłączyć.

Billboard nie zawsze musi świecić do rana

Jeszcze bardziej energooszczędnym rozwiązaniem jest połączenie sterowania zmierzchowego z programatorem czasowym.

Przykładowo:

zachód słońca → automatyczne włączenie reklamy → praca do godziny 23:00 → automatyczne wyłączenie.

Jeżeli w późnych godzinach nocnych ruch przy drodze jest minimalny, takie rozwiązanie może znacząco ograniczyć zużycie energii.

Oznacza to:

• mniejszy magazyn energii,
• mniejsze wymagania wobec paneli PV,
• większy zapas energii na pochmurne dni.

Jak rozmieścić naświetlacze przy billboardzie?

Sposób rozmieszczenia lamp ma równie duże znaczenie jak ich moc.

Naświetlacze zamontowane od góry

Lampy można umieścić na wysięgnikach nad billboardem i skierować światło w dół na powierzchnię reklamy.

Naświetlacze zamontowane od dołu

Drugim rozwiązaniem jest montaż przy dolnej części konstrukcji i skierowanie światła w górę.

Kilka lamp rozmieszczonych wzdłuż billboardu

W przypadku szerokich reklam bardzo dobrym rozwiązaniem może być zastosowanie kilku naświetlaczy rozmieszczonych w regularnych odstępach.

Dzięki szerokiemu kątowi świecenia około 120° poszczególne obszary światła mogą się częściowo nakładać, tworząc bardziej równomierne oświetlenie.

Billboard przy drodze – nie oślepiaj kierowców

Przy oświetlaniu reklam znajdujących się w pobliżu dróg należy zwrócić szczególną uwagę na kierunek światła.

Naświetlacz powinien oświetlać przede wszystkim powierzchnię reklamy, a nie jezdnię i oczy kierowców.

Należy unikać:

• kierowania lamp bezpośrednio w stronę drogi,
• olśnienia kierowców,
• nadmiernej jasności,
• niepotrzebnej emisji światła poza billboard,
• świecenia bezpośrednio w niebo.

Należy również uwzględnić przepisy i wymagania obowiązujące dla konkretnej lokalizacji reklamy.

Gdzie jeszcze można wykorzystać naświetlacze LED 12V/24V DC?

Naświetlacze LED 12V/24V DC mogą być wykorzystywane wszędzie tam, gdzie dostęp do sieci 230V jest utrudniony albo gdzie funkcjonuje instalacja niskonapięciowa.

Przykładowe zastosowania:

• billboardy reklamowe,
• tablice reklamowe,
• szyldy firmowe,
• reklamy wolnostojące,
• tablice informacyjne,
• parkingi,
• bramy i wjazdy,
• place budowy,
• kontenery budowlane,
• magazyny,
• wiaty,
• działki rekreacyjne,
• domki letniskowe,
• altany,
• budynki gospodarcze,
• obiekty rolnicze,
• instalacje solarne off-grid,
• samochody dostawcze,
• samochody ciężarowe,
• przyczepy i naczepy,
• pojazdy specjalne,
• maszyny robocze,
• mobilne punkty handlowe,
• food trucki,
• łodzie i jachty – po sprawdzeniu parametrów konkretnego modelu.

Naświetlacze 24V DC w samochodach ciężarowych i pojazdach użytkowych

Instalacja 24V DC jest powszechnie stosowana również w wielu samochodach ciężarowych i innych pojazdach użytkowych.

Odpowiednio dobrane naświetlacze mogą więc służyć również do oświetlenia:

• przestrzeni załadunkowej,
• paki samochodu dostawczego,
• naczepy,
• przestrzeni za kabiną,
• obszaru roboczego wokół pojazdu.

Najczęstsze błędy przy budowie solarnego oświetlenia billboardu

• zastosowanie zbyt dużej mocy oświetlenia,
• brak obliczenia zużycia energii w Wh,
• zbyt mały magazyn energii,
• zbyt mała moc paneli fotowoltaicznych,
• brak rezerwy na pochmurne dni,
• nieuwzględnienie warunków zimowych,
• niepotrzebne zastosowanie falownika 230V mimo używania wyłącznie oświetlenia, które może pracować bezpośrednio z DC,
• zbyt długie przewody o zbyt małym przekroju,
• nieuwzględnienie spadków napięcia,
• złe rozmieszczenie naświetlaczy,
• zbyt wąski kąt świecenia,
• oświetlenie tylko środka billboardu,
• skierowanie lamp w stronę kierowców,
• brak automatyki wyłączającej oświetlenie, gdy nie jest potrzebne.

Naświetlacze LED 12V/24V DC dostępne w sklepledowy.pl

Do budowy autonomicznego oświetlenia reklamowego można wykorzystać naświetlacze LED 12V/24V DC dostępne w sklepledowy.pl.

W ofercie dostępne są między innymi modele:

• 10W,
• 20W,
• 30W.

Dzięki różnym wariantom mocy można dobrać liczbę i moc lamp do wielkości billboardu oraz możliwości energetycznych konkretnej instalacji solarnej.

FAQ – jak oświetlić billboard bez prądu?

Czy można oświetlić billboard bez przyłącza 230V?

Tak. Można zastosować autonomiczną instalację solarną składającą się z panelu fotowoltaicznego, regulatora ładowania, magazynu energii oraz naświetlaczy LED 12V/24V DC.

Czy panel fotowoltaiczny może zasilać billboard w nocy?

Panel produkuje energię wtedy, gdy dostępne jest odpowiednie promieniowanie słoneczne. Dlatego do pracy w nocy potrzebny jest magazyn energii. W ciągu dnia panel ładuje akumulator, a nocą zgromadzona energia zasila oświetlenie.

Czy do naświetlaczy 12V/24V DC potrzebny jest falownik?

Nie, jeżeli instalacja i naświetlacze zostały odpowiednio dobrane do bezpośredniej pracy po stronie DC. Falownik służy do wytwarzania napięcia AC, np. 230V, z energii zgromadzonej po stronie DC. Jeżeli odbiornik jest przystosowany bezpośrednio do odpowiedniego napięcia DC, dodatkowa konwersja na 230V nie jest potrzebna.

Dlaczego brak falownika jest zaletą?

Ponieważ ograniczamy liczbę etapów przetwarzania energii. Zamiast wykonywać konwersję DC → AC → DC, możemy wykorzystać energię po stronie DC. Ograniczamy w ten sposób straty konwersji, pobór własny falownika oraz liczbę urządzeń w instalacji.

Dlaczego w lampie 230V następuje ponowna konwersja na DC?

Diody LED są elementami półprzewodnikowymi i wymagają odpowiedniego układu zasilania. Dlatego typowa oprawa LED przeznaczona do sieci 230V posiada elektronikę, która dostosowuje parametry zasilania do wymagań diod LED.

Czy pominięcie falownika zwiększa czas pracy oświetlenia?

Może pomóc ograniczyć straty energii, a więc przy tej samej ilości energii zgromadzonej w akumulatorze więcej energii może pozostać do wykorzystania przez odbiorniki. Rzeczywista różnica zależy od sprawności konkretnego falownika i pozostałych elementów instalacji.

Jaki kąt świecenia jest dobry do billboardu?

Do oświetlania dużej powierzchni bardzo przydatny jest szeroki kąt około 120°, ponieważ ułatwia równomierne rozprowadzenie światła.

Jaka barwa światła sprawdzi się przy billboardzie?

Do wielu reklam zewnętrznych dobrze nadaje się zimna biała barwa około 6000K. Ostateczny wybór warto również dopasować do kolorystyki grafiki.

Jaką moc naświetlacza wybrać?

Zależy to od wielkości billboardu, liczby lamp, odległości od powierzchni reklamy i dostępnej ilości energii. W ofercie dostępne są między innymi modele 10W, 20W i 30W.

Czy lepiej zastosować jeden mocny naświetlacz czy kilka mniejszych?

Przy dużej i szerokiej reklamie kilka odpowiednio rozmieszczonych naświetlaczy może zapewnić bardziej równomierne oświetlenie niż jeden bardzo mocny punkt świetlny.

Ile energii zużyją dwa naświetlacze 20W przez 10 godzin?

Ich łączna moc wynosi 40W, dlatego teoretyczne zużycie wyniesie:

40W × 10h = 400Wh.

Czy instalacja 24V jest korzystniejsza od 12V?

Przy tej samej mocy system 24V wymaga około dwukrotnie mniejszego prądu niż system 12V. Może być to korzystne szczególnie przy większej mocy i dłuższych przewodach.

Czy reklama musi świecić przez całą noc?

Nie. Można zastosować automatykę, która włączy lampy po zmroku i wyłączy je o określonej godzinie. Pozwala to znacząco zmniejszyć zapotrzebowanie na energię.

Czy oświetlenie może działać całkowicie automatycznie?

Tak. Odpowiednio zaprojektowany system może automatycznie ładować magazyn energii w ciągu dnia oraz uruchamiać oświetlenie po zapadnięciu zmroku.

Gdzie jeszcze można zastosować naświetlacze 12V/24V DC?

Między innymi na działkach, parkingach, placach budowy, w obiektach gospodarczych, pojazdach użytkowych, samochodach ciężarowych oraz innych autonomicznych instalacjach niskonapięciowych.

Podsumowanie – jak oświetlić billboard bez dostępu do sieci energetycznej?

Brak przyłącza 230V nie oznacza, że billboard reklamowy musi pozostać niewidoczny po zmroku.

W wielu lokalizacjach bardzo dobrym rozwiązaniem może być autonomiczny system wykorzystujący:

panel fotowoltaiczny + regulator ładowania + magazyn energii + naświetlacze LED 12V/24V DC.

Energia produkowana w ciągu dnia zostaje zgromadzona w akumulatorze, a następnie wykorzystana do oświetlenia reklamy po zapadnięciu zmroku.

Jedną z najważniejszych zalet zastosowania naświetlaczy LED 12V/24V DC jest możliwość zaprojektowania systemu bez falownika 230V.

Dlaczego?

Ponieważ panel fotowoltaiczny produkuje energię po stronie DC, magazyn energii pracuje po stronie DC i naświetlacz 12V/24V również jest urządzeniem zasilanym napięciem stałym DC.

Nie ma więc potrzeby wykonywania niepotrzebnej konwersji:

DC → AC 230V → DC.

Zamiast tego system może pracować w znacznie prostszym układzie:

DC → DC.

Pominięcie falownika pozwala ograniczyć straty związane z dodatkową konwersją energii, eliminuje pobór własny falownika, zmniejsza liczbę elementów systemu oraz upraszcza całą instalację.

W autonomicznym systemie solarnym jest to szczególnie ważne, ponieważ każda watogodzina wykorzystana przez oświetlenie musi zostać wcześniej wyprodukowana przez panele i zgromadzona w magazynie energii.

Do oświetlania billboardów szczególnie dobrze nadają się energooszczędne naświetlacze o szerokim kącie świecenia około 120°. Pozwala on równomiernie rozprowadzić światło na dużej powierzchni reklamy. Zimna biała barwa około 6000K zapewnia natomiast wyraźny i nowoczesny efekt wizualny.

W sklepledowy.pl dostępne są naświetlacze LED przeznaczone do instalacji niskonapięciowych, między innymi w wariantach 10W, 20W i 30W.

» Zobacz naświetlacze LED 12V/24V DC do oświetlenia billboardów i instalacji solarnych
